電伴熱

電伴熱是由作為一種有效的管道保溫及防凍方案，一直被廣泛應用。其工作原理是通過伴熱媒體散發一定的熱量，通過直接或間接的熱交換補充被伴熱管道的損失，以達到升溫、保溫或防凍的正常工作要求。

我國工藝管線和罐體容器的伴熱大多采用傳統的蒸氣或熱水伴熱。電伴熱是用電熱的能量來補充被伴熱體在工藝流程中所散失的熱量，從而維持流動介質最合理的工藝溫度，它是一種高新技術產品。電伴熱是沿管線長度方向或罐體容積大面積上的均勻放熱，它不同于在一個點或小面積上熱負荷高度集中的電伴熱；電伴熱溫度梯度小，熱穩定時間較長，適合長期使用，其所需的熱量(電功率)大大低于電加熱。

電伴熱具有熱效率高，節約能源，設計簡單，施工安裝方便，無污染，使用壽命長，能實現遙控和自動控制等優點，是取代蒸汽，熱水伴熱的技術發展方向，是國家重點推廣的節能項目。

一、電伴熱原理

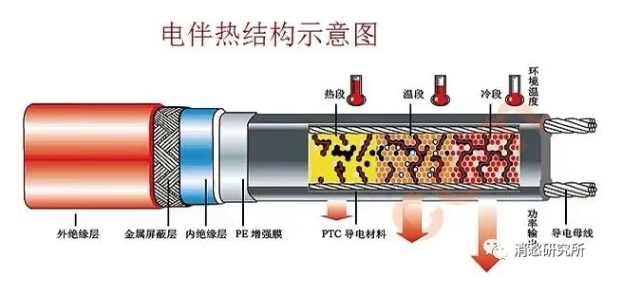

　　電伴熱帶接通電源后（注意尾端線芯不得連接），電流由一根線芯經過導電的PTC材料到另一線芯而形成回路。電能使導電材料升溫，其電阻隨即增加，當芯帶溫度升至某值之后，電阻大到幾乎阻斷電流的程度，其溫度不再升高，與此同時電伴熱帶向溫度較低的被加熱體系傳熱。電伴熱帶的功率主要受控于傳熱過程，隨被加熱體系的溫度自動調節輸出功率，而傳統的恒功率加熱器卻無此功能。

二、電伴熱產品特點

　　1.伴熱帶結構：內層導電熱塑料、外層為雙層阻燃聚烯烴并帶有屏蔽層

　　2、溫度范圍：最高暴露溫度85℃，最高工作溫度65±5℃，最低使用溫度-60℃

　　3、施工溫度：最低-5℃

　　4、熱穩定性：由10℃至99℃間來回循環300次后，伴熱帶發熱量維持在90%以上

　　5、彎曲半徑：20℃室溫時為25.4mm，-30℃低溫時為35.0mm

　　6、絕緣電阻：伴熱帶長度100m，環境溫度20℃時，用2,500VDC搖表搖試1分鐘，絕緣電阻(導線與屏蔽間)最小值為20MΩ

　　7、起動電流（10℃）每米0.4A

　　8、安裝使用請參閱部分注意事項

　　9、最大使用長度：不超過100米

三、電伴熱分類

常用電伴熱針對不同的管道（罐體）可分為以下幾種：

自限溫電伴熱帶

　　此伴熱帶隨溫度升高電阻變大功率變小，由于其啟動時電流較大，所以使用長度一般不超過100米，伴熱帶可隨意剪切，無論多長，通上額定電壓都能發熱。

并聯式電伴熱帶

　　此伴熱帶兩根（或三根）平行的絕緣銅絞線作為電源母線，PTC特性發熱絲纏繞在骨架上，每隔一個發熱節長度為母線交替連接，形成連續的并聯電阻，此伴熱帶使用長度10-800米左右。

串聯式電伴熱帶

　　此伴熱帶將三根具有相同截面積，一定長度的平行絕緣銅絞線為電源母線和發熱芯線，將其一端可靠短接，另一端接上380V（或設計的電壓）電源，就形成了一個星形負載，根據焦耳一楞次定律：Q=0.24IRT電能轉化為熱能星形負載不斷放出熱量，形成一條連續的、發熱均勻的電伴熱帶。根據實際情況需要，電伴熱帶的三相（單相）可以各自分開（分體式），也可以整合為一體。此伴熱帶使用長度不能太短，一般使用500-2500米左右。

高溫電伴熱帶

　　此伴熱帶由玻璃纖維或其它耐高溫材料制成，耐溫300℃以內，長度1-50米不等（由于其不可隨意剪切，需找專業廠家設計）。

硅橡膠電加熱帶

　　此加熱帶可用于潮濕的、無爆炸性氣體場所工業設備或實驗室管箱，罐體和槽池，油桶（箱）的加熱、伴熱和保溫，加熱帶長度1-15米（由于其不可隨意剪切，需找專業廠家設計）

MI加熱電纜

　　此加熱電纜是金屬線芯（發熱體）、線芯周圍緊密的環繞著礦物質氧化鎂（絕緣層）及經過多次拉制過的金屬管（通常是銅、鋼或是不銹鋼等）構成，連續工作溫度可達250-590℃，短期工作溫度可至1083℃，使長度18-680米（由于其不可隨意剪切，需找專業廠家設計）。

四、有關消防要求

1、《自動噴水滅火系統設計》圖示19S910(2019)

自動噴水滅火系統設計說明

　　6.9電伴熱電源要求：

　　準工作狀態下有凍結危險的充水自噴管道，應設置電伴熱保溫，其電伴熱電源應為消防電源。

　　PVC-C管道設計說明

　　5.5有防凍要求時，僅可采用保溫，不得設置電伴熱等發熱裝置。

2、地鐵設計防火標準GB51298-2018

　　處于寒冷地區并與室外連通部分的明露消防管道，要根據當地的氣候情況采用阻燃、不燃的保溫材料或電伴熱系統進行保溫。

3、冷庫設計規范GB50072-2010

　　7.3.13當庫房地坪防凍采用機械通風或電伴熱線時，通風機或電伴熱線應能根據設定的地坪溫度自動運行。

　　7.3.14當冷間內空氣冷卻器下水管防凍用電伴熱線、庫房地坪防凍用電伴熱線及冷庫門用電伴熱線采用AC220V配電時，應采用帶有專用接地線（PE線）的電伴熱線，或采用具有雙層絕緣的電伴熱線，配電線路應設置過載、短路及剩余電流保護裝置。

　　8.2.6冷風機采用熱氨融霜或電融霜時，融霜排水可直接排放。庫內融霜排水管道可采用電伴熱保溫。

參考資料:搜狗百科

轉載自公眾號@消愁研究所
