濕式報警閥工作原理

在火警時，著火處噴淋頭被火烤爆（一般場所用68度噴淋頭），濕式報警閥上端由于泄水，壓力變小，這時濕式報警閥下端供水側壓力超過上端系統側壓力，噴淋穩壓泵工作，頂開濕式報警閥閥門，濕式報警閥下端的水流過報警閥到達噴淋管網。一部分水，流向延遲器，裝滿延遲器后，水繼續流向水力警鈴報警，同時壓力開關報警，啟動噴淋泵。

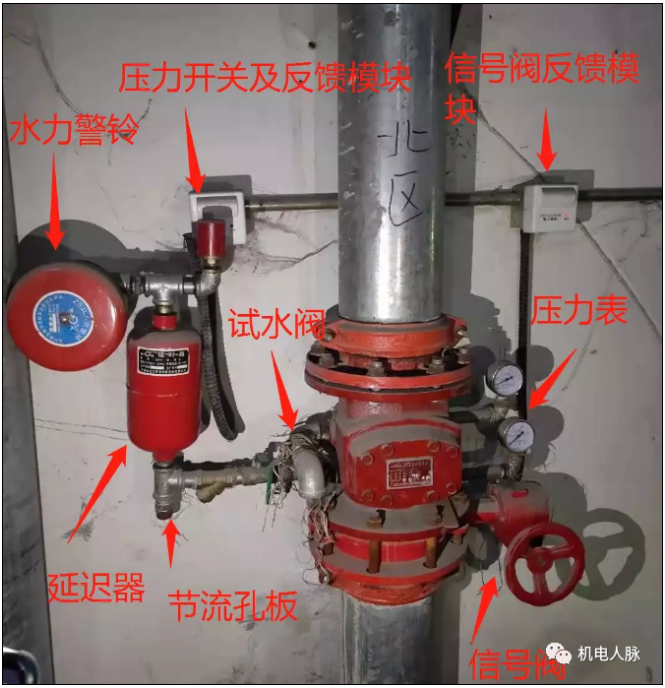

濕式報警閥實物結構

濕式報警閥常見故障分析

01閥瓣關閉不嚴

　　故障現象：延遲器排水口持續漏水；嚴重時會發生斷續報警；報警閥異常靈敏或靈敏度降低。

　　處理方法：將報警閥的閥蓋打開，清楚座圈及閥瓣墊面上的沉積物；更換墊片。

02延遲器故障

　　故障現象：在進行末端試水裝置試驗和警鈴試驗時報警閥不能在5-90s時間內發出報警信號；試驗完畢后。延遲器排水時間超過5min。

　　處理方法：檢查延遲器進水口、出水口、排水口的位置和接口尺寸是否符合產品要求，排水口附件是否齊備，否則應重新裝配；檢查排水口是否堵塞；延遲器排水管上下應設控制閥。

03報警閥壓力表讀數異常

　　故障現象：壓力表值異常

　　處理方法：選擇合適的壓力表，保證壓力表示值在壓力表的1/3-2/3的量程區間之內，并應定期校檢壓力表；穩壓裝置的運行壓力應符合消防要求；穩壓水源均應從報警閥水源管道上引入，使水源能通過報警閥。

04主排水閥故障

　　故障現象：主排水閥的故障主要是閥的滲漏或損壞。如排水管滴漏不止，排水閥銹蝕卡死，難以操作。

　　處理方法：水中雜物較多時，在報警閥的水源入口應設過濾器；主排水閥宜采用閥座、閥桿及閥桿螺母為銅或不銹鋼材質的閥門；常檢查，定期操作試驗。

05壓力開關故障

　　故障現象：壓力開關誤報警或不報警。

　　處理方法：檢查壓力開關的最小動作壓力是否符合要求；檢查壓力開關觸點的接觸電阻和絕緣電阻是否符合要求；檢查電氣線路和信號模塊是否正常。

06報警閥信號槽故障

　　故障現象：報警水流量減小，水力警鈴響度不夠，甚至不響。

　　處理方法：改善水源的設置，增設符合要求的水源過濾器。發現報警水流減小時應及時清理信號槽。

07水力警鈴故障

　　故障現象：水力警鈴在報警閥動作后不報警；水力警鈴在報警閥動作后斷續報警或警鈴響度不夠。

　　處理方法：當報警試驗時，發現葉輪盒無水流出或水流甚少，一般是噴嘴堵塞，應檢查過濾器的網孔尺寸；當報警試驗時，葉輪盒排水正常，但無聲響，應檢查進水管與排水管是否反向（水力警鈴如被拆裝過，容易出現反向，應重新按要求組裝）；檢查鈴錘是否脫落。
