石崢嶸：《建筑防火通用規范》修改了《建筑防煙排煙系統技術標準》第3.3.11條和第4.1.4條的固定窗概念，分別稱之為“應急排煙窗”和“應急排煙排熱設施”，并對設置場所和開啟方式進行了調整。

　　應急排煙窗設置于滿足一定條件的疏散樓梯間，應急排煙排熱設施設置于一定規模的無開啟外窗場所。原《建筑防煙排煙系統技術標準》第3.3.11條和第4.1.4條的固定窗設置場所和開啟方式要求，以《建筑防火通用規范》第2.2.4條和2.2.5條為準。

　　本文解讀應急排煙窗和應急排煙排熱設施的具體實施要求，針對爭議較大的開啟方式，提出了參考建議。

第一部分  疏散樓梯間的應急排煙窗

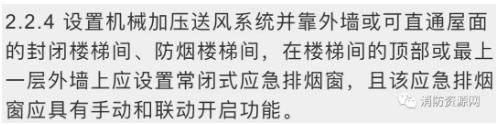

　　《建筑防火通用規范》第2.2.4條規定了應急排煙窗的設置要求：

要點1：設置應急排煙窗的必要性。

　　采用機械加壓送風系統的疏散樓梯間，當機械加壓送風系統失效時，煙氣可能入侵樓梯間，為防止煙氣在樓梯間內積聚，有必要在樓梯間的頂部設置應急排煙窗，應急排煙窗可通過手動、聯動或人工破拆方式開啟，及時排出火災煙氣和熱量，以保證消防救援人員的安全。

要點2：需要設置應急排煙窗的場所。

　　《建筑防火通用規范》第2.2.4條，明確了需要設置應急排煙窗的建筑和部位。

　　1、靠外墻或可直通屋面的疏散樓梯間，當設置機械加壓送風系統時，應設置應急排煙窗。

　　2、設置于建筑內部（不靠外墻）且未通向建筑頂部的疏散樓梯間，不具備設置應急排煙窗的條件，可不設置。

　　3、設置自然通風系統的疏散樓梯間，自然通風窗具備應急排煙功能，也不需要設置應急排煙窗。

要點3：應急排煙窗的設置部位。

　　應急排煙窗可設置于疏散樓梯間頂部或最上一層的外墻上。

要點4：應急排煙窗的面積要求。

　　應急排煙窗的面積，可參《建筑防煙排煙系統技術標準》第3.3.11條確定。

　　3.3.11 設置機械加壓送風系統的封閉樓梯間、防煙樓梯間，尚應在其頂部設置不小于1㎡的固定窗?？客鈮Φ姆罒煒翘蓍g，尚應在其外墻上每5層內設置總面積不小于2㎡的固定窗。

要點5：應急排煙窗的啟閉狀態和啟動條件。

　　火災發生時，機械加壓送風系統開啟，應急排煙窗應為關閉狀態，以保證疏散樓梯間正壓要求。當機械加壓送風系統失效，煙氣入侵樓梯間時，開啟應急排煙窗，排出火災煙氣和熱量。

　　因此，應急排煙窗須在機械加壓送風系統失效，火災煙氣入侵樓梯間時開啟。

要點6：應急排煙窗的啟動方式，實際應用中的主要問題。

　　《建筑防火通用規范》要求應急排煙窗具有手動和聯動開啟功能。實際應用中，由于機械加壓送風系統的失效時間點和煙氣入侵時機較難判斷，自動聯動功能較難實現，可設置現場手動和消防控制中心遠程手動啟動功能，且宜具備人工破拆開啟的方式。

　　1、手動開啟。

　　通常情況下，手動啟動包括現場手動啟動和消防控制中心遠程手動啟動。

　　2、聯動開啟。

　　由“要點5”可知，應急排煙窗需要在機械加壓送風系統失效，煙氣入侵樓梯間時開啟，實際應用中，這兩個時間點不容易判斷，聯動開啟功能較難實現。

　　3、破拆方式開啟。

　　《建筑防火通用規范》未要求應急排煙窗人工破拆開啟，考慮實際情況，應急排煙窗宜具備人工破拆開啟的方式。

第二部分  無可開啟外窗場所的應急排煙排熱設施

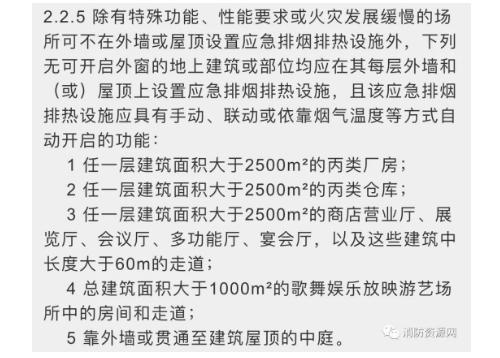

　　《建筑防火通用規范》第2.2.5條規定了應急排煙排熱設施的設置要求：

要點1：設置應急排煙排熱設施的必要性。

　　機械排煙系統主要用于火災初期排煙，保障人員疏散，機械排煙系統難以滿足火災中后期排煙排熱要求，尤其是當機械排煙系統失效時，有必要通過外窗排煙排熱。因此，對于一定規模的工業建筑和公共建筑，當無可開啟外窗時，要求加設可開啟的應急排煙排熱設施。

　　應急排煙排熱設施開啟后，及時導出煙熱，可為人員疏散提供一定的安全保障，并可防止建筑物在高溫下出現倒塌等惡劣情況，有利滅火救援。

要點2：需要設置應急排煙排熱設施的場所。

　　《建筑防火通用規范》第2.2.5條，明確了需要設置應急排煙排熱設施的建筑和部位。

　　2.2.5 除有特殊功能、性能要求或火災發展緩慢的場所可不在外墻或屋頂設置應急排煙排熱設施外，下列無可開啟外窗的地上建筑或部位均應在其每層外墻和（或）屋頂上設置應急排煙排熱設施，且該應急排煙排熱設施應具有手動、聯動或依靠煙氣溫度等方式自動開啟的功能：

　　1.任一層建筑面積大于2500m²的丙類廠房；

　　2.任一層建筑面積大于2500m²的丙類倉庫；

　　3.任一層建筑面積大于2500m²的商店?duì)I業廳、展覽廳、會議廳、多功能廳、宴會廳，以及這些建筑中長度大于60m的走道；

　　4.總建筑面積大于1000m²的歌舞娛樂放映游藝場所中的房間和走道；

　　5.靠外墻或貫通至建筑屋頂?shù)闹型ァ?/span>

要點3：應急排煙排熱設施的設置要求。

　　應急排煙排熱設施的設置要求，可參《建筑防煙排煙系統技術標準》第4.4.14條?第4.4.17條規定執行。

　　4.4.14 按本標準第4.1.4條規定需要設置固定窗時，固定窗的布置應符合下列規定：

　　1.非頂層區域的固定窗應布置在每層的外墻上；

　　2.頂層區域的固定窗應布置在屋頂或頂層的外墻上，但未設置自動噴水滅火系統的以及采用鋼結構屋頂或預應力鋼筋混凝土屋面板的建筑應布置在屋頂。

　　4.4.15 固定窗的設置和有效面積應符合下列規定：

　　1.設置在頂層區域的固定窗，其總面積不應小于樓地面面積的2%。

　　2.設置在靠外墻且不位于頂層區域的固定窗，單個固定窗的面積不應小于1㎡，且間距不宜大于20m，其下沿距室內地面的高度不宜小于層高的1/2。供消防救援人員進入的窗口面積不計入固定窗面積，但可組合布置。

　　3.設置在中庭區域的固定窗，其總面積不應小于中庭樓地面面積的5%。

　　4.固定玻璃窗應按可破拆的玻璃面積計算，帶有溫控功能的可開啟設施應按開啟時的水平投影面積計算。

　　4.4.16 固定窗宜按每個防煙分區在屋頂或建筑外墻上均勻布置且不應跨越防火分區。

　　4.4.17見下面要點5部分條文

要點4：應急排煙排熱設施的啟閉狀態和啟動條件。

　　應急排煙排熱設施的下沿距室內地面的高度不宜小于層高的1/2，往往設置于儲煙倉內。因此，當機械排煙系統開啟時，應急排煙排熱設施應處于關閉狀態。當機械排煙系統失效時，可開啟應急排煙排熱設施，排出火災煙氣和熱量。

要點5：應急排煙排熱設施的啟動方式，實際應用中的主要問題。

　　《建筑防火通用規范》要求應急排煙排熱設施具有手動、聯動或依靠煙氣溫度等方式自動開啟的功能。

　　1、手動開啟。

　　通常情況下，手動啟動包括現場手動啟動和消防控制中心遠程手動啟動。

　　2、聯動或依靠煙氣溫度等方式自動開啟。

　　當采用聯動開啟方式時，依據機械排煙系統機理，聯動觸發信號可考慮排煙防火閥關閉信號。

　　當采用煙氣溫度開啟方式時，除《建筑防煙排煙系統技術標準》第4.4.17條規定的可熔性采光帶（窗）外，其他場所尚無動作溫度指標的相關依據，相對較難實施。

　　4.4.17除潔凈廠房外，設置機械排煙系統的任一層建筑面積大于2000㎡的制鞋、制衣、玩具、塑料、木器加工儲存等丙類工業建筑，可采用可熔性采光帶（窗）替代固定窗，其面積應符合下列規定：

　　1.未設置自動噴水滅火系統的或采用鋼結構屋頂或預應力鋼筋混凝土屋面板的建筑，不應小于樓地面面積的10%；

　　2.其他建筑不應小于樓地面面積的5%；

　　注：可熔性采光帶（窗）的有效面積應按其實際面積計算。

　　3、破拆方式開啟。

　　《建筑防火通用規范》未要求應急排煙排熱設施人工破拆開啟，考慮實際情況，應急排煙排熱設施宜具備人工破拆開啟的方式。

來源@消防資源網 2023-07-20發布
