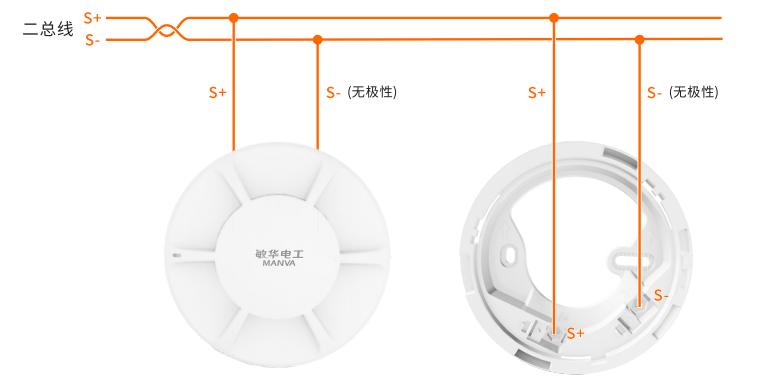

JTY-GD-GD1020B點型光電感煙火災探測器接線圖

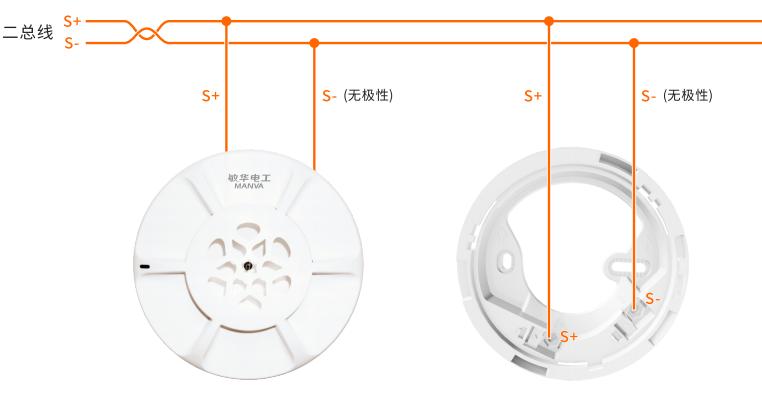

JTW-DZ-GD1025B點型感溫火災探測器接線圖

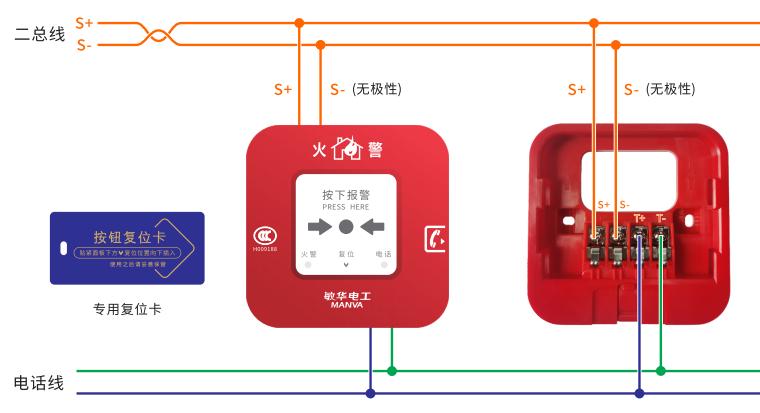

J-SAP-GD1033A手動火災報警按鈕接線圖

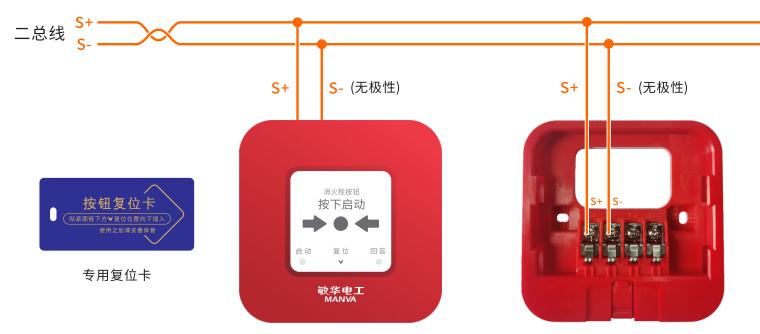

J-SAP-GD1036A消火栓按鈕接線圖

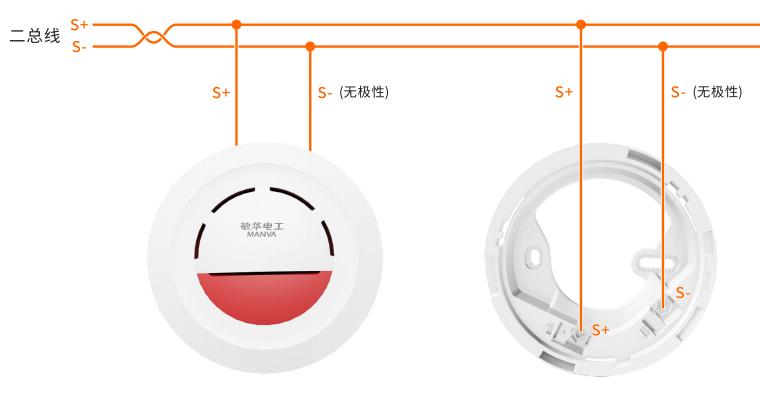

GD1062B火災聲光警報器接線圖

GD1070火災顯示盤接線圖

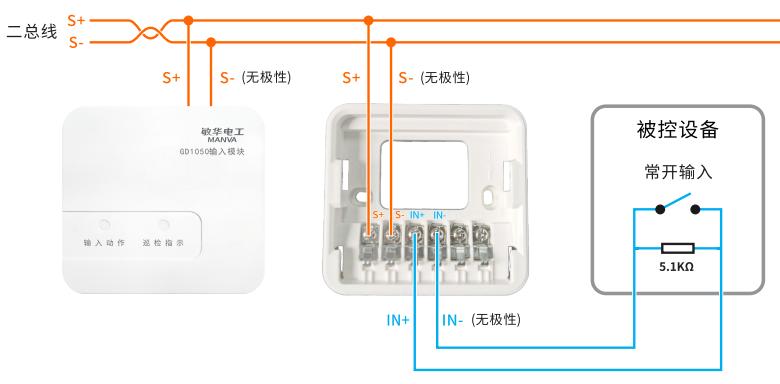

GD1050輸入模塊接線圖

　　GD1050輸入模塊與無源常開觸點設備的接線方法。

　　S+、S-接總線，IN+、IN-接反饋，輸入線末端需接一個5.1KΩ終端電阻。

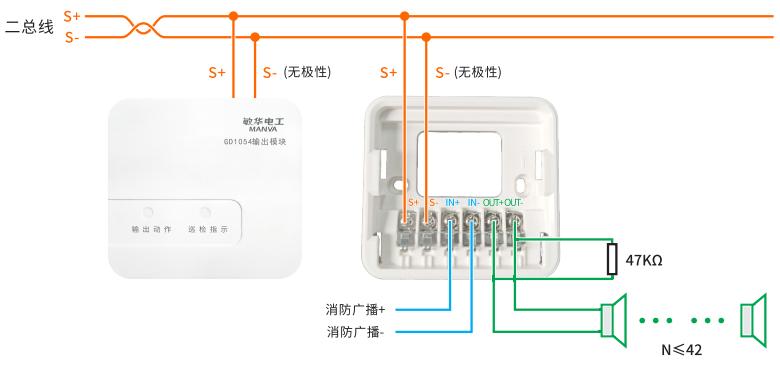

GD1054輸出模塊接線圖（廣播模塊）

　　GD1054輸出模塊（廣播模塊）用于配接消防應急廣播。

　　S+、S-接總線；IN+、IN-接消防廣播；OUT+、OUT-接揚聲器。

　　【備注】揚聲器單元帶有無極性隔直電容，揚聲器功率3~10W，每只揚聲器功率3W時，每只輸出模塊所帶揚聲器應≤42只，揚聲器數量＜10只的時候，需在末端接入47KΩ終端電阻。

GD1057輸入/輸出模塊接線圖（無源輸出）

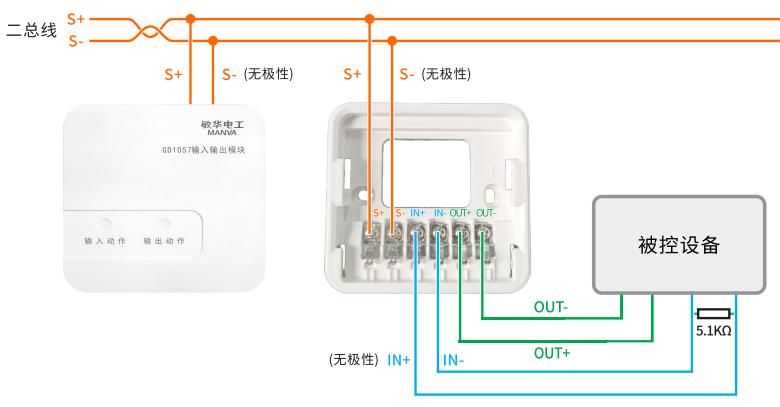

　　方式1：直接控制接受開關信號動作的設備

　　方式2：應急照明控制器接線

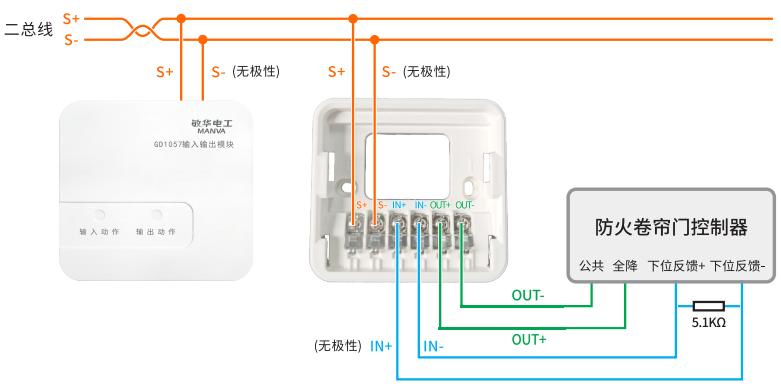

　　方式3：防火卷簾門控制器接線（全降），全降反饋信號用常開開關量信號

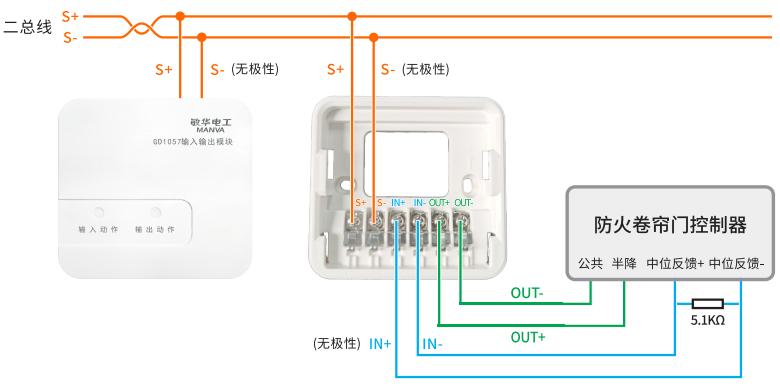

　　方式4：防火卷簾門控制器接線（半降）

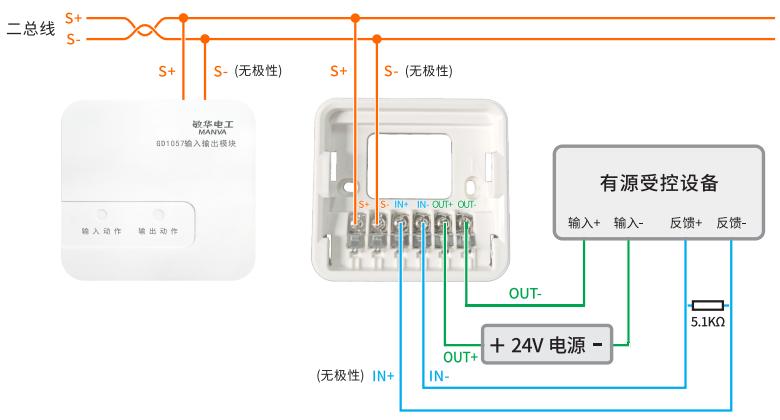

　　方式5：串聯接線（需要24V驅動的設備）

　　S+、S-接總線；OUT+、OUT-接外部設備；IN+、IN-接反饋，輸入線末端需接一個5.1KΩ終端電阻。

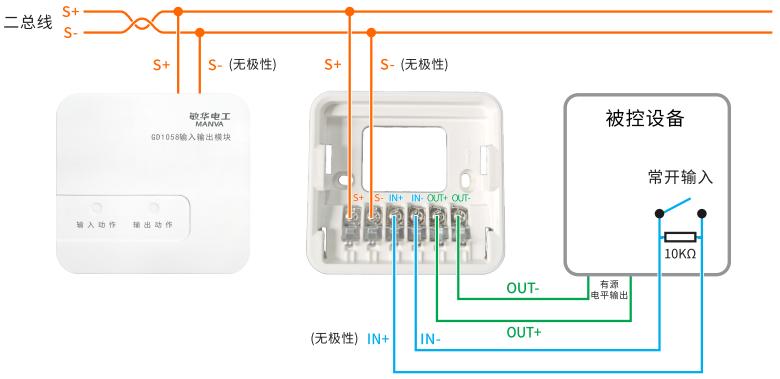

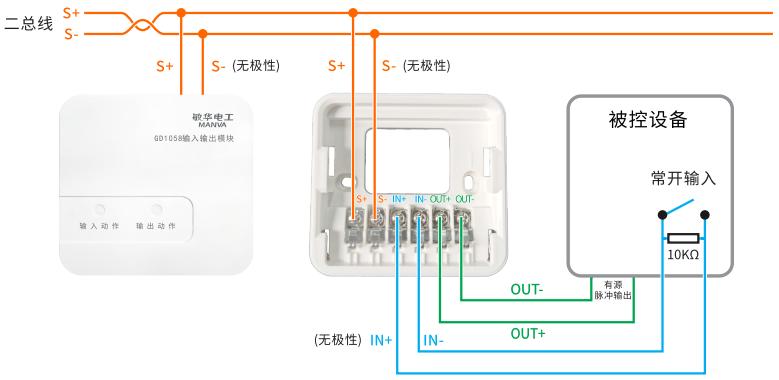

GD1058輸入/輸出模塊接線圖（有源輸出）

　　方式1：電平輸出

　　方式2：脈沖輸出

　　S+、S-接總線；OUT+、OUT-接外部設備；IN+、IN-接反饋，輸入線末端需接一個10KΩ終端電阻。

　　【備注】當被控設備電阻在50Ω~5.1KΩ之間時，輸出端末端不需要接入檢線電阻，當被控設備電阻超過5.1KΩ時，需在輸出端末端接入1KΩ終端電阻。

GD1040中繼模塊接線圖

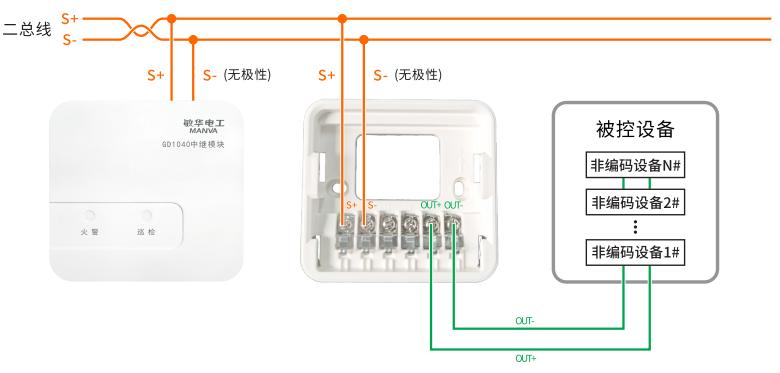

　　方式1：非編碼煙感、溫感、投入式液位傳感器等輸出電流變化信號的設備

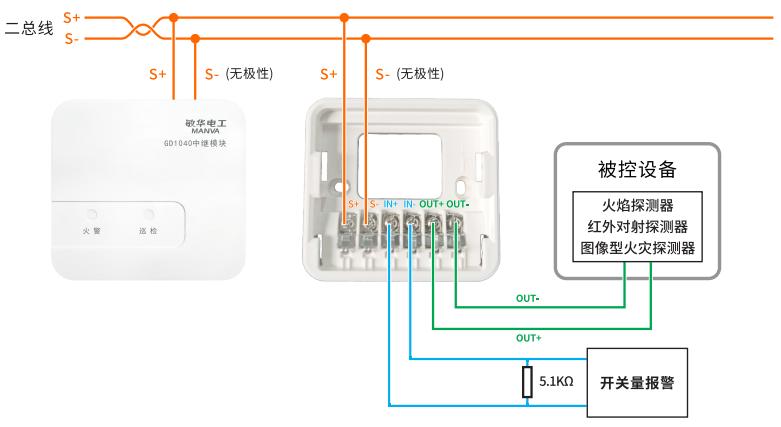

　　方式2：火焰探測器等（開關量報警設備）

　　S+、S-接總線；OUT+、OUT-接外部設備；IN+、IN-接反饋。

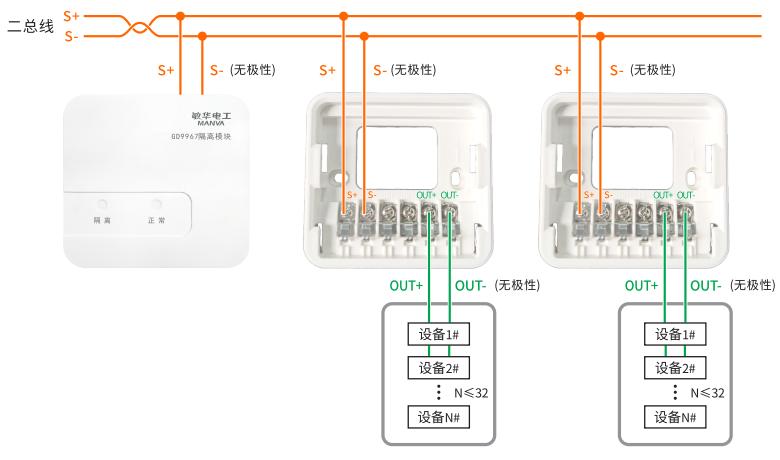

GD9967隔離模塊接線圖（樹形）

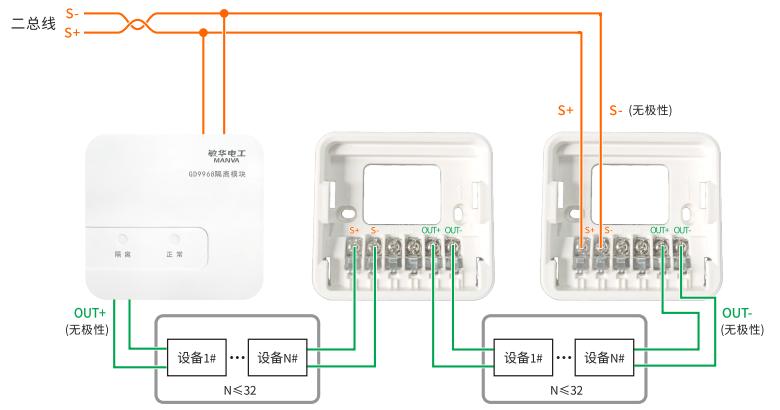

GD9968隔離模塊接線圖（環形）
