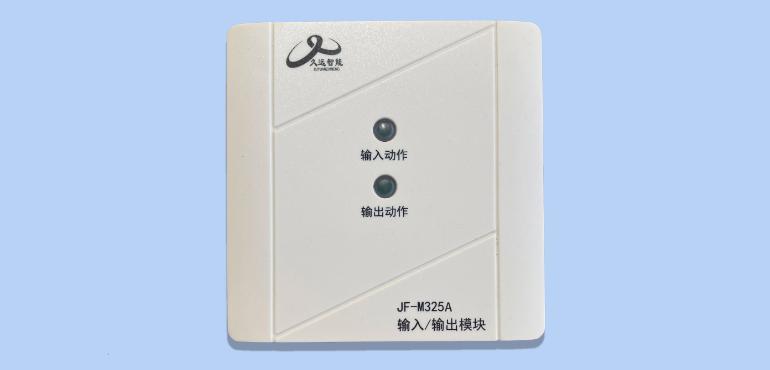

JF-M325A輸入/輸出模塊是久遠消防的可實現脈沖輸出、持續輸出兩種輸出方式的控制模塊，用于控制DC24V型分離脫扣設備（排煙閥）或是DC24V型中間繼電器需求。

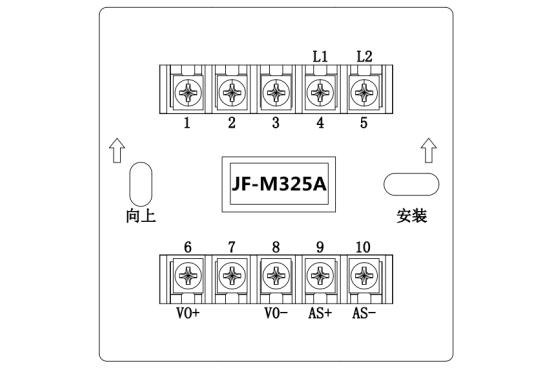

JF-M325A輸入輸出模塊接線端子說明：

　　L1（端子4）、L2（端子5）：接回路總線，無極性。

　　輸入功能：

　　 AS+（端子9）、AS-（端子10）：接應答（無源觸點）。 連接在AS+和AS-上的監視設備的動合端必須并聯10KΩ終端電阻。

　　輸出功能：

　　 VO+(端子6)、VO-（端子8）：接被控設備。模塊啟動后VO+(端子6)和VO-（端子8）可以脈沖輸出或持續輸出。

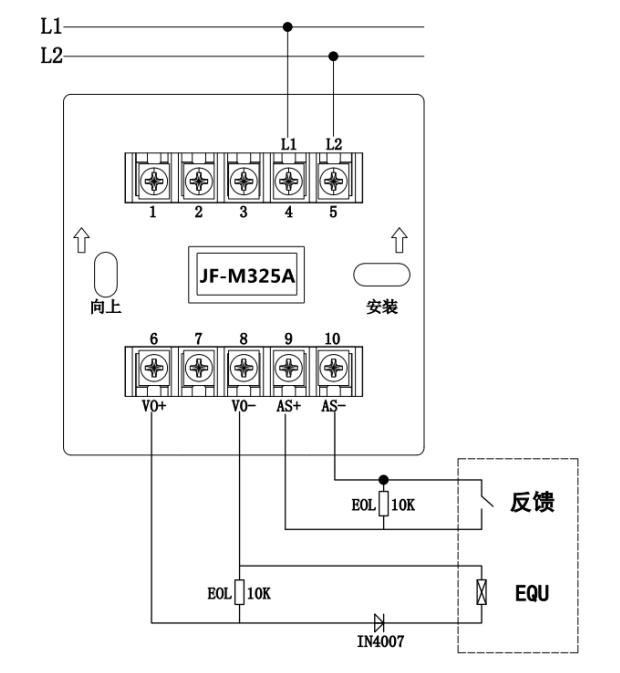

JF-M325A輸入輸出模塊接線圖：

　　注：①脈沖輸出：模塊設備只提供DC30V/1.5A/100ms脈沖，不提供持續電壓。

　?、诔掷m(xù)輸出：脈沖輸出后還可持續輸出維持DC24V繼電器工作所需電流。
