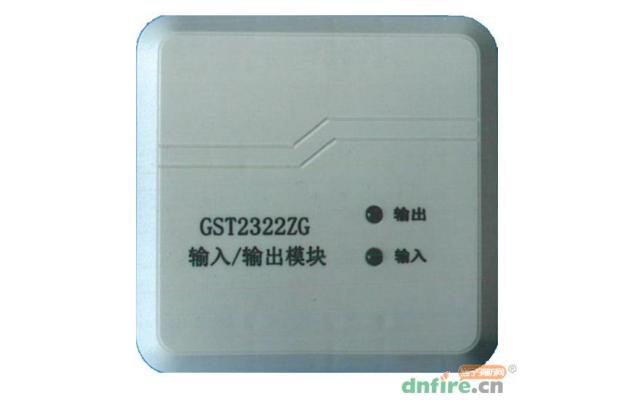

海灣消防（海源質惠）GST2322ZG輸入/輸出模塊，有源持續輸出，火災報警時，報警控制器通過輸出部分啟動需要聯動的外控設備，如電梯、消防泵、噴淋泵、風機等，通過輸入部分可接受設備的動作回答，并將信號上傳給報警控制器，采用二總線進行通信。

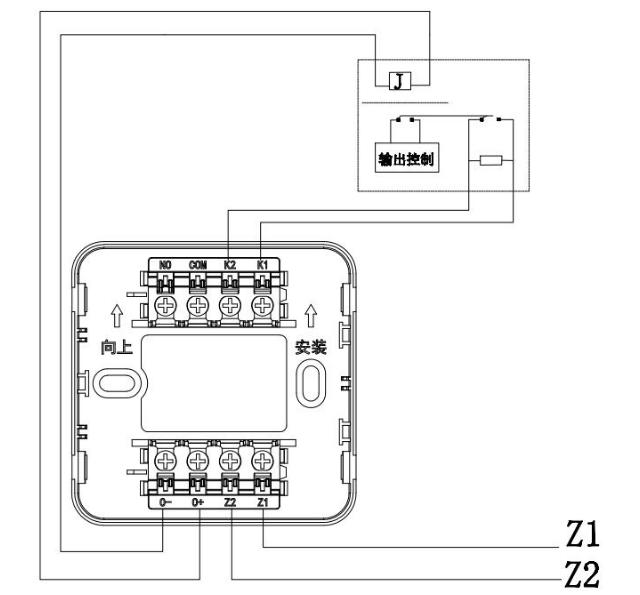

GST2322ZG輸入輸出模塊接線圖：

　　本模塊只提供有源輸出，如需無源輸出，需外接24V繼電器。

　　模塊輸出不需接入終端電阻。

　　模塊的工作模式可根據現場不同的應用進行設置，模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個5.1kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個5.1kΩ的終端電阻。

GST2322ZG輸入輸出模塊接線端子說明：

　　Z1、Z2：總線接口，無極性；

　　K1、K2：輸入反饋，觸點信號；

　　O+、O-：有源輸出（DC24V/50mA）。
