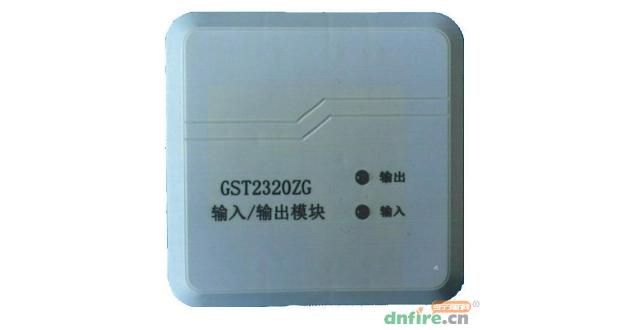

海灣消防（海源質惠）GST2320ZG輸入輸出模塊，火災報警時，報警控制器通過輸出部分啟動需要聯動的外控設備，如防排煙閥、送風閥、防火卷簾門、風機等，通過輸入部分可接受設備的動作回答，并將信號上傳給報警控制器，采用二總線進行通信。

GST2320ZG輸入輸出模塊接線圖：

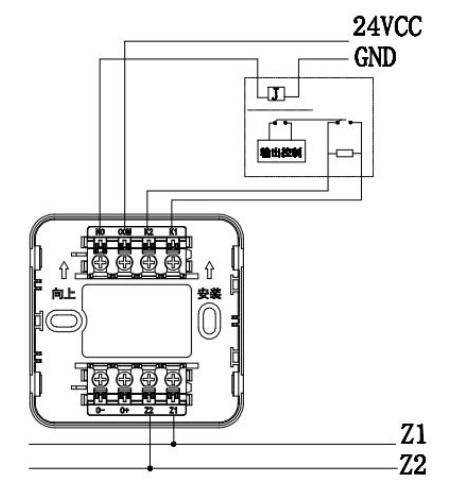

控制現場設備接線示意圖

控制壁掛廣播與聲光警報器交替接線示意圖

GST2320ZG輸入輸出模塊接線說明：

　　本模塊只提供無源觸點輸出，如需有源輸出，需外接電源。

　　模塊輸出不需接入終端電阻，會吸收微弱的檢線電流，不允許多個模塊輸出并聯使用。

GST2320ZG輸入輸出模塊接線端子說明：

　　Z1、Z2：總線接口，無極性；

　　K1、K2：輸入反饋，觸點信號；

　　COM、NO：一組常開輸出。
