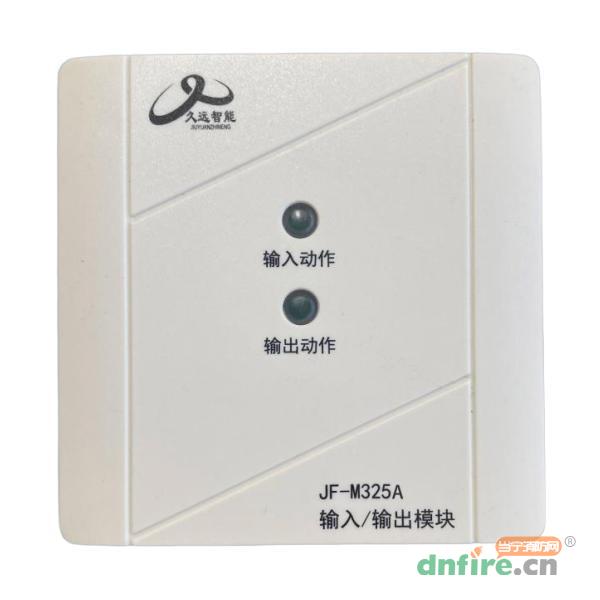

一、JF-M325A輸入/輸出模塊概述
JF-M325A輸入/輸出模塊是久遠開發的可實現脈沖輸出、持續輸出兩種輸出方式的控制模塊。該模塊主要用于消防聯動設備的控制，并可接收聯動設備動作后的應答信號從而判斷被控設備是否動作，同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。在使用過程中消防聯動控制器發出命令，通過輸入/輸出模塊啟動或停止與該模塊連接的外部設備，同時監測外部設備工作狀態。
二、JF-M325A輸入/輸出模塊功能特點
內置微處理器。
采用SMT表面貼裝工藝。
具備脈沖輸出、持續輸出兩種模式，用于控制DC24V型分離脫扣設備（排煙閥）或是DC24V型中間繼電器需求。
通信采用二總線技術，無極性要求。
施工中建議使用雙絞線，導線截面積不小于1.0mm2。
回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
電子編碼方式，可通過專用電子編碼器編址。
本模塊采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
具備狀態監測和多種故障檢測功能。
三、JF-M325A輸入/輸出模塊技術參數
| 型號 |
JF-M325A |
| 名稱 |
輸入/輸出模塊 |
| 品牌 |
久遠 |
| 工作電壓 |
DC18V-28V，調制型，控制器提供 |
| 監視電流 |
≤ 0.6mA（DC24V） |
| 動作電流 |
脈沖輸出時 ≤ 1mA（DC24V）
7mA持續輸出時 ≤ 8mA（DC24V）
13mA持續輸出時 ≤ 15mA（DC24V）
|
| 輸出容量 |
脈沖輸出：DC30V/1.5A/100ms
持續輸出：7mA或13mA
|
| 確認燈 |
監視狀態：“輸入動作”燈紅色閃亮，“輸出動作”燈紅色閃亮
動作狀態：“輸入動作”燈紅色常亮，“輸出動作”燈紅色常亮
故障狀態：“輸入動作”燈不亮，“輸出動作”燈不亮
|
| 線制 |
二線制（無極性） |
| 編址范圍 |
1~200 |
| 編址方式 |
專用電子編碼器 |
| 最遠傳輸距離 |
1000m/RVS2*1.0 mm2 |
| 工作溫度 |
-10~+55℃ |
| 貯存溫度 |
-20～+65℃ |
| 相對濕度 |
≤95%(無凝露) |
| 外觀 |
PANTONE Warm Gray 1 C 米白色 |
| 外殼材質 |
塑料 |
| 產品質量 |
137g |
| 外形尺寸 |
L 85mm×H 85mm×W 43mm |
| 執行標準 |
GB 16806-2006《消防聯動控制系統》 |
四、JF-M325A輸入/輸出模塊接線圖
注：①脈沖輸出：模塊設備只提供DC30V/1.5A/100ms脈沖，不提供持續電壓。
?、诔掷m(xù)輸出：脈沖輸出后還可持續輸出維持DC24V繼電器工作所需電流。
