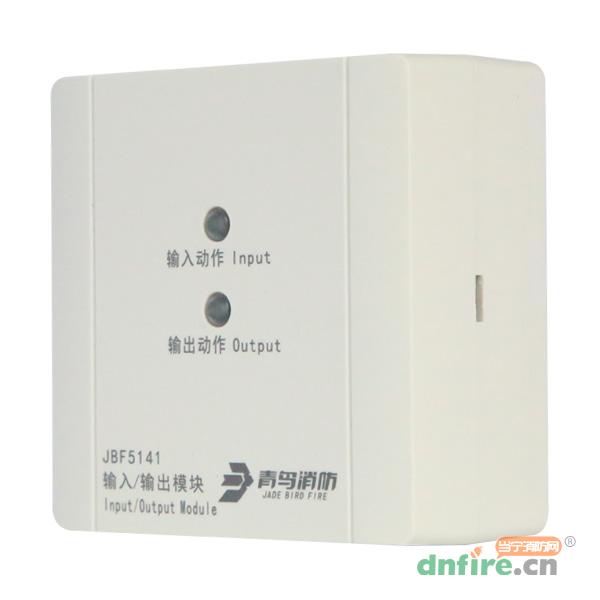

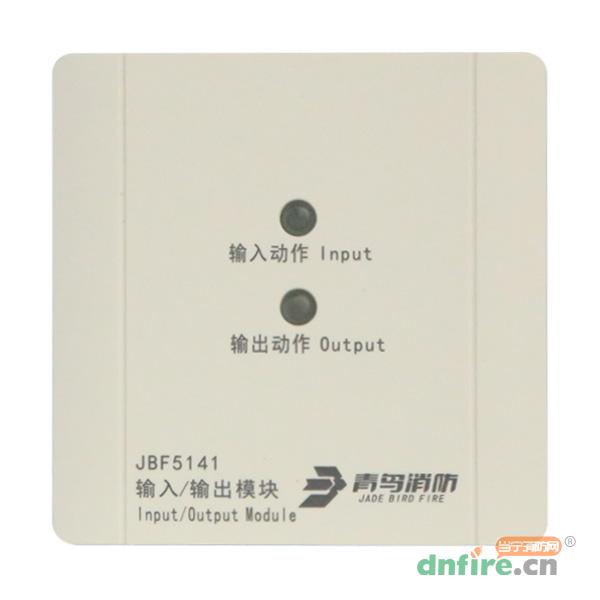

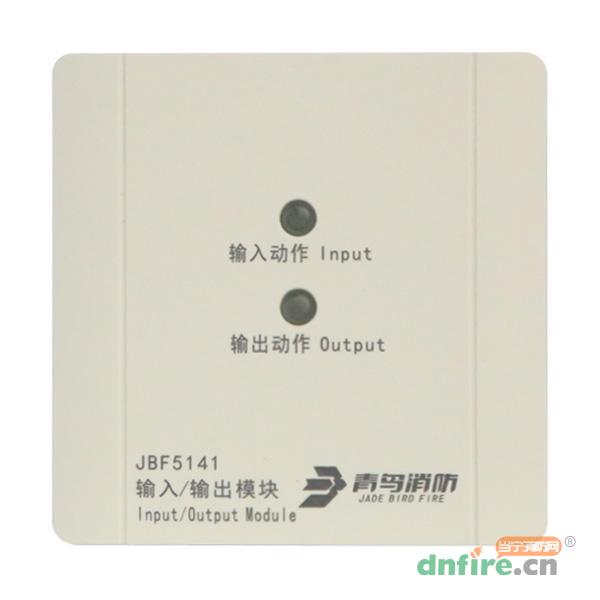

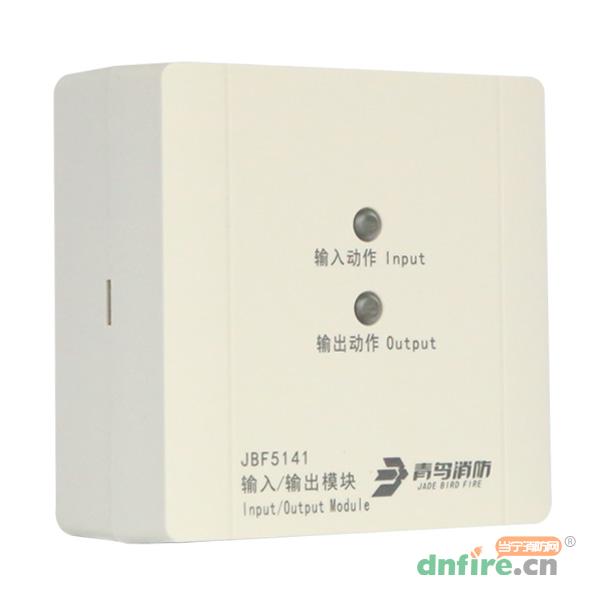

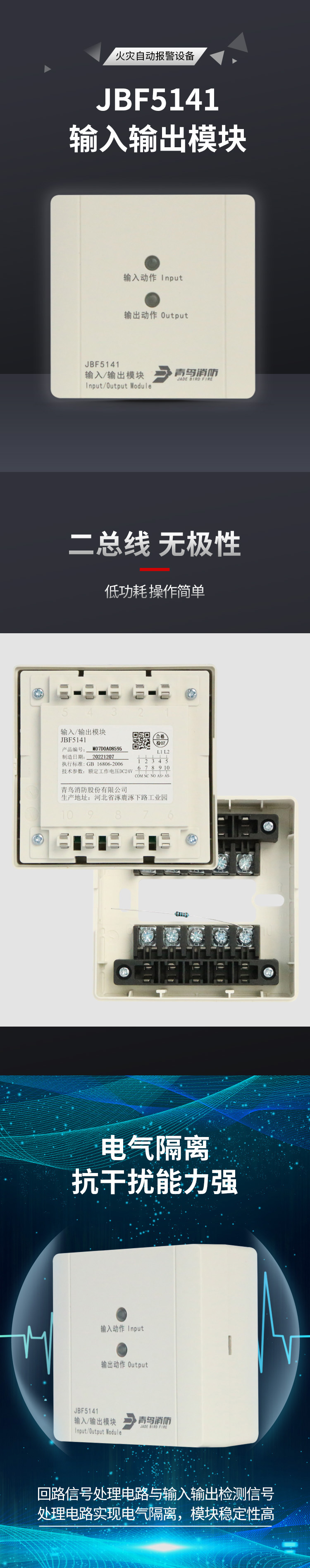

一、JBF5141輸入輸出模塊性能特點
內置微處理器。
采用SMT表面貼裝工藝。
具有一組繼電器輸出觸點。
模塊電源輸入電壓范圍廣，可在DC16-30V范圍內正常工作。
通信采用二總線技術，無極性要求。
施工中建議使用雙絞線，導線截面積不小于1.5mm2。
回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
電子編碼方式，可通過專用電子編碼器編址。
采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
具備狀態監測和多種故障檢測功能。

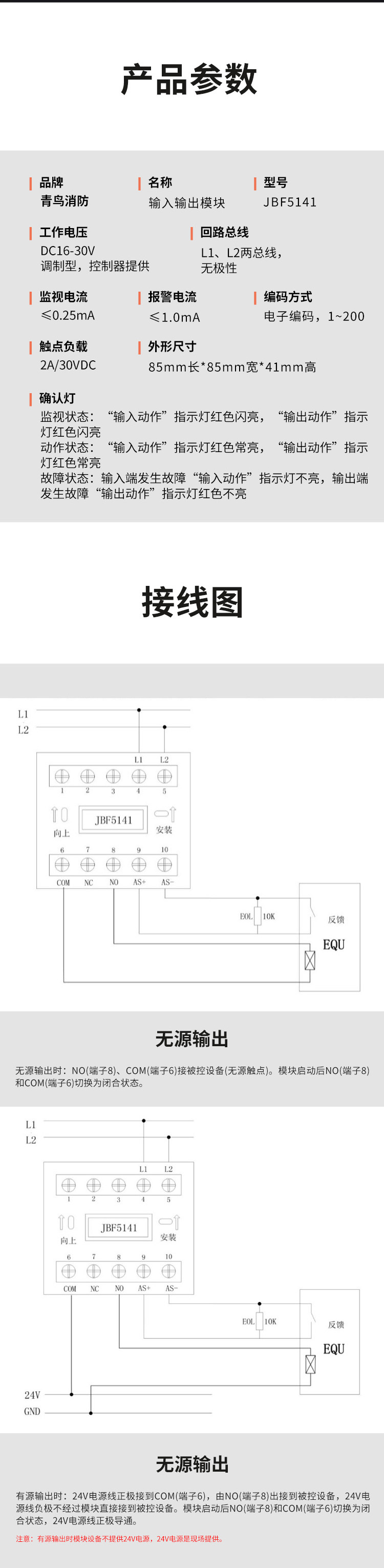

二、JBF5141輸入輸出模塊技術參數
| 型號 |
JBF5141 |
| 名稱 |
輸入輸出模塊 |
| 品牌 |
青鳥消防 |
| 工作電壓 |
DC16-30V |
| 回路總線 |
調制型，二總線，無極性 |
| 監視電流 |
≤0.25mA（24V） |
| 報警電流 |
≤1.0mA（24V） |
| 編碼方式 |
電子編碼器編碼 |
| 編碼范圍 |
1-200 |
| 確認燈 |
監視狀態：“輸入動作”指示燈紅色閃亮，“輸出動作”指示燈紅色閃亮 |
| |
動作狀態：“輸入動作”指示燈紅色常亮，“輸出動作”指示燈紅色常亮 |
| |
故障狀態：輸入端發生故障“輸入動作”指示燈不亮，輸出端發生故障“輸出動作”指示燈紅色不亮 |
| 觸點負載 |
2A/30VDC |
| 外形尺寸 |
85mm長*85mm寬*41mm高 |
三、JBF5141輸入輸出模塊接線
JBF5141輸入/輸出模塊采用明裝方式。
布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上（使用M4螺釘），安裝孔距為60mm。
回路總線采用ZR-RVS-2×1.5mm2雙絞線。
安裝之前用編碼器對其寫入相應地址碼(1-200)，此編碼應與工程軟件中的編碼相一致。

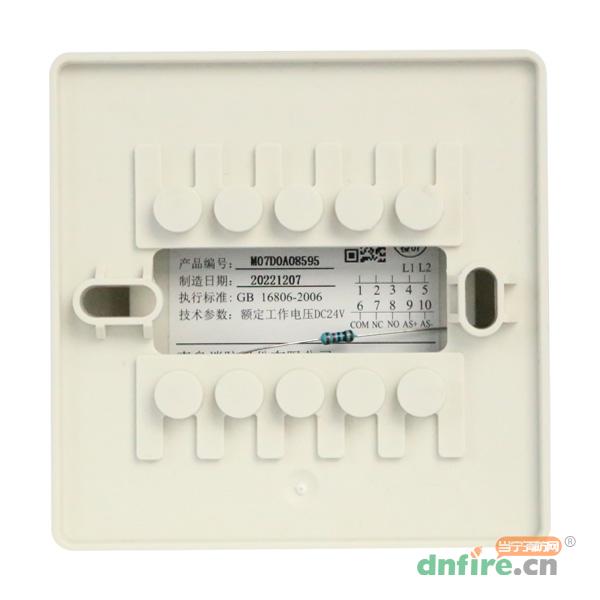

將總線接在L1（端子4）、L2（端子5）端子上，接回路總線，無極性。

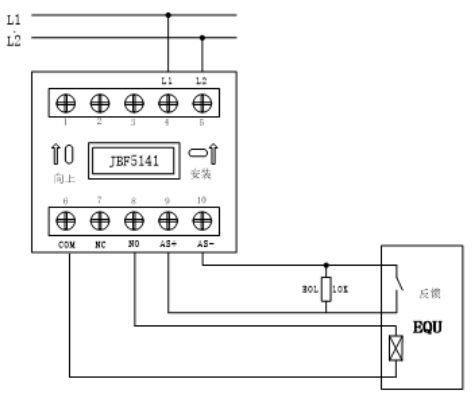

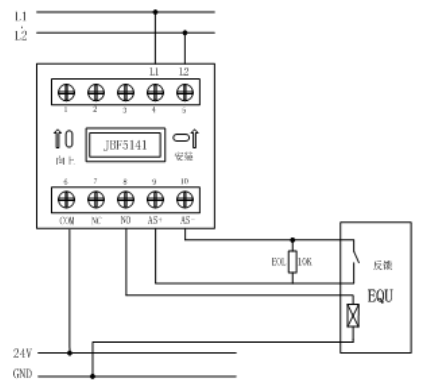

有源輸出接線方法，如下圖

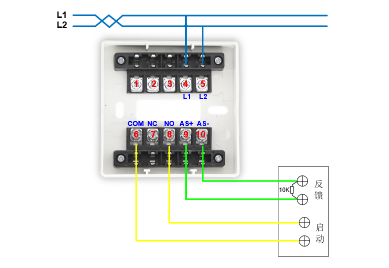

無源輸出接線方法，如下圖
輸入功能：
AS+（端子9）、AS-（端子10）：接應答（無源觸點）。
連接在AS+和AS-上的監視設備的動合端必須并聯10KΩ終端電阻。
輸出功能：
無源輸出時：NO(端子8)、COM(端子6)接被控設備(無源觸點)。模塊啟動后NO(端子8)和COM(端子6)切換為閉合狀態。
有源輸出時：24V電源線正極接到COM(端子6)，由NO(端子8)出接到被控設備，24V電源線負極不經過模塊直接接到被控設備。模塊啟動后NO(端子8)和COM(端子6)切換為閉合狀態，24V電源線正極導通。
注意：有源輸出時模塊設備不提供24V電源，24V電源是現場提供。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請在里面放置一張紙條，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
沒有接線圖嘛 沒辦法看啊
2024-06-22 18:54:25
問匿名用戶評論等級：
相關搭配說的什么意思？
2023-04-25 14:26:35
問匿名用戶評論等級：
原來的主機5141可以兼容5141嗎
2022-02-14 11:29:58
問匿名用戶評論等級：
他控制電梯迫降怎么接
答管理員：
電梯迫降應該用無源輸出的接線方式來接線
2021-10-05 12:09:57
問匿名用戶評論等級：
請問一下輸入燈常亮，主機上顯示故障，這是模塊壞了還是線接錯了呢？
答管理員：
輸入常亮，說明有反饋信號。故障信息，可以先檢查下線路問題。
2021-10-05 08:41:06
問匿名用戶評論等級：
電動窗要無源常開聯動輸入
模塊怎么接
答管理員：
無源輸出的是介紹頁面中的第二張接線圖，可以看下
2021-07-06 16:58:24
問匿名用戶評論等級：
強切和應急用jbf5141模塊還是jbf5142模塊
答管理員：
5142是脈沖輸出，不是電平輸出。你說的應用5141
2021-06-12 08:30:10
問匿名用戶評論等級：
常閉怎么接線？常開怎么接線
答管理員：
介紹頁面中都是以常開輸出為例的。常閉輸出很少見，是NC、COM一組。
2021-05-07 13:08:19
問匿名用戶評論等級：
用3401a還是用3401b底座接呢
答管理員：
JBF5141輸入輸出模塊配接底座VB3401A
2021-04-08 08:00:07
問匿名用戶評論等級：
意思說5141也可以用余電梯迫降
答管理員：
控制模塊，當然可以，總線聯動控制。但需要與這模塊兼容的火災自動報警系統哦
2021-03-15 10:45:47
