《民標》（編者注：GB 51348-2019《民用建筑電氣設計標準》）第13.7.4條第6款中已將消防末端配電箱設置的位置作了規定，設計人員在具體的工程項目設計中，對消防排水泵、防火卷簾等供電的末端配電箱，放在各自防火分區的配電小間內沒有異議。

消防排水泵、防火卷簾等消防設施，本身就放在現場，因此，采用將其末端配電箱設置在專用的配電小間內，是比較合理的選擇。一方面可減少雙切箱的數量，另一方面也提高了供電可靠性及防火的安全性。

對于將防排煙風機的末端配電箱設置在配電小間內，實施起來還是有一些爭議。筆者認為，有以下幾條理由，宜將此配電箱設置在現場的排風機房?jī)?nèi)：

　　a. GB 51251-2017《建筑防煙排煙系統技術標準》第4.4.5條要求：排煙風機應設置在專用機房?jī)?nèi)。從此條要求可以看出，排煙風機本身就設置在一個相對安全的專用機房?jī)?nèi)，將排煙風機的配電箱設置在此房間內，是比較安全的，且便于操作與維護。

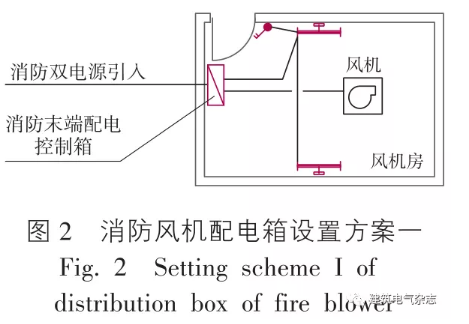

　　b. 消防風機房?jī)?nèi)的照明需要設置正常照明和備用照明，其備用照明的照度及工作時間又必須滿足GB 50016-2014《建筑設計防火規范》（2018年版）第10.3.3條的相關要求，而能夠滿足這個要求的電源，首選應該是此機房?jī)?nèi)設置的消防風機配電箱，通?？刹捎脠D2所示做法。

　　c. GB 50016-2014《建筑設計防火規范》（2018年版）第10.1.8條為強制性條文，明確要求防煙和排煙風機房的消防用電設備，應在“最末一級配電箱處設置自動切換裝置”，也是要求將消防風機配電箱設置在對應的專用風機房?jī)?nèi)。

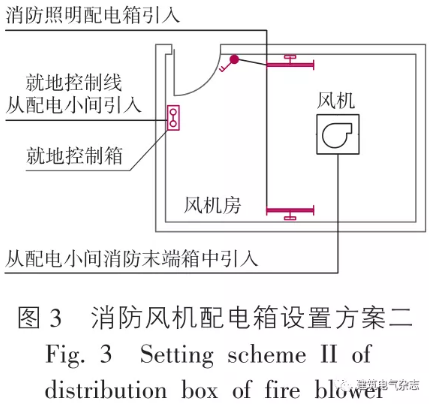

　　d. 如果將消防風機配電箱設置在各防火分區的配電小間內，雖然可以滿足《民標》要求，但實施起來也比較麻煩。首先，一個防火分區的消防風機房可能有多個，且比較分散，從配電小間放射出的配電回路及控制回路比較多，并都需要按防火相關要求配置線纜；其次，消防風機房的照明用電需要找到滿足供電要求的相關配電箱供電。一般情況下，此風機房的照明只有幾個燈，容量比較小，實施起來不太方便，通常做法如圖3所示。

綜上所述，建議將消防末端配電箱設置在消防水泵房、消防電梯機房、消防風機房及各小區專用配電小間等處，將消防排水泵、防火卷簾等供電的末端配電箱設置在各自對應的配電小間內。

節選《建筑電氣設計中相關問題分析》

作者：

　　梁志超，男，湖南省建筑設計院集團有限公司，正高級工程師，副總工程師。

本文全文載于《建筑電氣》2021年第11期，詳文請見雜志。

版權歸《建筑電氣》所有

編者附：文中相關標準規范條目

GB 51348-2019《民用建筑電氣設計標準》第13.7.4條第6款：

　　6 消防末端配電箱應設置在消防水泵房、消防電梯機房、消防控制室和各防火分區的配電小間內；各防火分區內的防排煙風機、消防排水泵、防火卷簾等可分別由配電小間內的雙電源切換箱放射式、樹干式供電。

GB 51251-2017《建筑防煙排煙系統技術標準》第4.4.5條：

　　4.4.5 排煙風機應設置在專用機房?jī)?nèi)，并應符合本標準第3.3.5條第5款的規定，且風機兩側應有600mm以上的空間。對于排煙系統與通風空氣調節系統共用的系統，其排煙風機與排風風機的合用機房應符合下列規定：

　　1 機房?jī)?nèi)應設置自動噴水滅火系統；

　　2 機房?jī)?nèi)不得設置用于機械加壓送風的風機與管道；

　　3 排煙風機與排煙管道的連接部件應能在280℃時連續30min保證其結構完整性。

GB 50016-2014《建筑設計防火規范》（2018年版）第10.3.3條：

　　10.3.3 消防控制室、消防水泵房、自備發電機房、配電室、防排煙機房以及發生火災時仍需正常工作的消防設備房應設置備用照明，其作業面的最低照度不應低于正常照明的照度。

GB 50016-2014《建筑設計防火規范》（2018年版）第10.1.8條：

　　10.1.8 消防控制室、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯等的供電，應在其配電線路的最末一級配電箱處設置自動切換裝置。
