本篇文章來源與互聯網，資料參考為百度百科-剩余電流式電氣火災監控探測器，覺得很經典，就分享給大家！

在安裝完剩余電流式電氣火災探測器開通調試時，經常出現漏電電流大而報警300mA~500mA之間可以適當調節一下報警閥值，實際上往往會出現因配電線路布設、接線等問題造成的探測器檢測電流遠遠大于500mA而報警的問題。

一方面可能線路存在嚴重漏電，這就必須高度重視查找和消除隱患；另一方面可能所監測電氣線路已超出最大電流泄露值，需重新合理選擇探測器監測位置；但多數原因是由于被檢測線路穿過互感器時不規范導致主機報警，此時應盡快進行線路查看并糾正，消除誤報警情況。

產生漏電的常見情況：

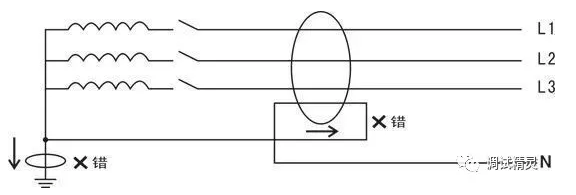

　　1、互感器零線方向穿反；

　　解決辦法：檢查零線，搞清楚出線方向，正確穿過互感器。

　　2、互感器用戶側負載零線由于破皮、絕緣老化、接頭包裹不嚴等原因?qū)е聦?duì)地絕緣不良。

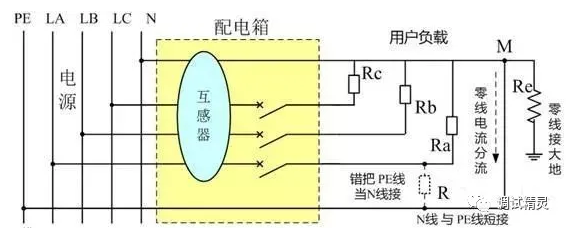

　　3、互感器用戶側零線重復接地；或零線、地線混用，造成人為漏電。

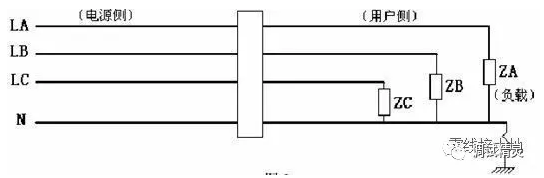

　　4、互感器用戶側零線有負載接到互感器前的相線，即保護區域以外的其他線路與用戶側“共零”。這種為了敷設方便的不規范線路安裝非常常見。哪怕只是走廊或強電電井里的幾個燈泡，就足以造成探測器報警（一個25W的燈泡產生的電流在200mA左右）。

　　5、同一配電箱內，不同路監測的電流互感器后線路串電（包括火線和零線）。

　　6、不同配電箱出線的零線跨區混用，不同配電箱出線的零線并接或通過其他途徑間接搭接。

　　7、剩余電流探測器安裝選點錯誤，如下圖：只有總進線處及供電1、2、3路可以裝設漏電保護裝置（并要確保它們后面都是各自獨立的），其他位置都無法裝設，包括所有三個配電箱。

擴展資料：

常見問題

1、配電柜未預留監控探測器和剩余電流互感器位置

　　有不少這樣的情況：設計需要增補剩余電流報警，監控探測器和互感器的型號尚未最后確定，或未取得監控探測器和互感器的實物和準確尺寸數據，配電柜就先行投入裝配。結果遲到的探測器和互感器沒有合適的安裝空間，造成配電柜返工。應先采購監控探測器和剩余電流互感器，至少要取得樣品，合理規劃好配電柜面板和內部布局，才進行配電柜的制作和裝配。

2、監控探測器在配電柜內位置不當

　　監控探測器應安裝在配電柜面板（或柜門）上。有不少配電柜的裝配為了簡便，把探測器裝在柜內。當柜門關上后，聲光報警都感覺不到了，保護在很大程度上就失去意義。如果一定要裝在柜內，則必須保證探測器的報警燈光和聲響不被屏蔽。

3、監控探測器電源取電點不當

　　探測器的工作電源應從斷路器的進線端取出，即使斷路器分?jǐn)?，探測器仍能工作。

　　探測器工作電源和取樣的零線（N、No）如果取自剩余電流互感器的上游，則其相線也必須取自剩余電流互感器的上游。有時因配電柜內布局所限，也可以把剩余電流互感器安排在斷路器的進線端，這時探測器工作電源和取樣都應取自剩余電流互感器的下游。

電氣火災設備供應商對設備采購方的終極建議：

　　1.設備采購前，與電氣火災供應商溝通，根據圖紙清點好數量，確定設備選型。

　　2.聯系控制柜廠家，提供電氣火災監控探測器的尺寸便于控制柜廠家安裝，控制柜廠家安裝都比較專用和規范。

　　3.以上都互相溝通了，由控制柜廠家提出實際需求量——電氣火災設備供應商發貨——控制柜廠家安裝——現場布線調試，這樣可大大減小現場施工難度。同時也避免了上面常見問題的出現。

圖紙清點中的幾個小經驗，不一定都是對的，僅為個人見解，僅供參考：

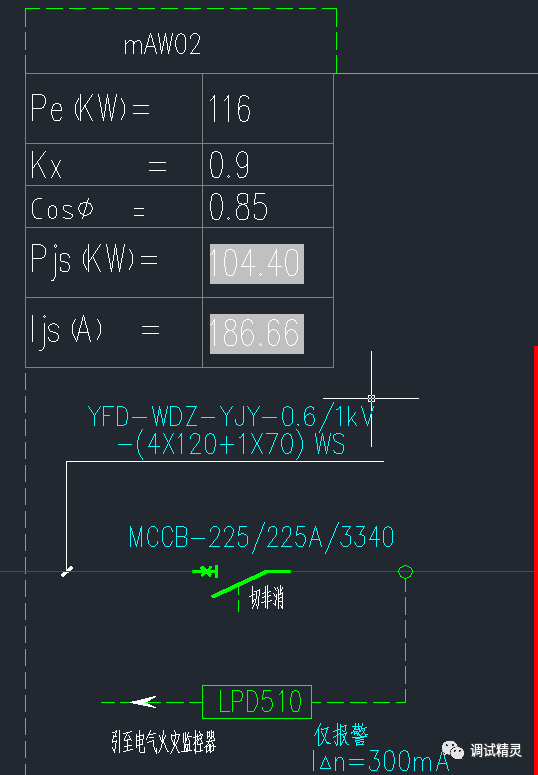

　　1.根據圖紙中IjS(A)電流，沒有則通過開關大小選擇與之匹配的剩余式互感器允許的最大電流，常見廠家最大通過電流值一般為：100A、250A、350A、630A、1250A，極少數能上2000A，一般來說以350A為界，低于的一般選擇圓形的，線路多為線纜。高壓350A的多為銅牌，一般選用方形的剩余互感器。

　　2.單個柜子一般建議選用一體式的，如上圖，模塊和互感器集成為一體的那種，如果需要測溫度，則選用帶一路剩余電流和一路溫度的。分體式的多為一個模塊探測多路剩余電流或溫度，常出現于低壓配電柜中，如下圖，由于柜子的特殊結構，故多采用分體式的，可靈活分布。一定要注意互感器的選項，避免互感器不能安裝的問題。
