本文介紹的是消火栓按鈕的接線，根據消火栓按鈕的生產的要求和設計要求確定。

　　2根去消控中心的是總線。

　　4根到消火栓泵的是啟泵線和反饋線。

　　根據《建筑設計防火規范》GBJ16—87第8．6．2條之規定：高層工業建筑和水箱不能滿足最不利點消火栓水壓要求的其他建筑，應在每個室內消火栓處設置直接起動消防水泵的按鈕，并應有保護設施。而《高層民用建筑設計防火規范》GB50045—95第7．4．6．7條也有相應規定：臨時高壓給水系統的每個消火栓處應設置直接起動消防水泵的按鈕，并應設有保護按鈕的設施。

　　火災發生時，室內消火栓能否出水對火場的撲救工作起著至關重要的作用，而今城市中高層建筑林立，市政管網水壓一般難以保證高層消火栓栓口出水壓力，為降低造價，延長管網使用壽命，消防水系統一般常采用臨時高壓給水系統來保證消火栓栓口的出水壓力以滿足火場滅火要求，因而用來起動消防水泵，并保證消防管網及時充有壓力水的消火栓按鈕在消火栓系統中占據著很重要的作用。規范要求消火栓按鈕一般設置在消火栓箱內或帶有玻璃的壁龕內，并要求按鈕應有保護設施，防止小孩玩弄或誤起動。筆者在多年消防檢測中發現許多建筑的消火栓按鈕未設置在消火栓箱內，或設置在消火栓箱外的沒有足夠的保護措施，而直接由一個塑料方盒構成，很容易被毀壞，從而導致誤報警時有發生。所謂壁龕是指壁上小室，泛指墻上小室；通俗地說，指墻面上凹進去的洞穴，而不是直接凸露出墻面，這是一些施工單位圖省事或不理解而隨意設置的，是不符合規范要求的。

　　由于一些住宅樓、商業、娛樂建筑內居住或流動人員復雜，文化層次、道德修養也有很大的差異，難免會出現一些有意或不小心毀壞消防設施的行為，因而，筆者建議消火栓按鈕應設在消火栓箱內，并沒置在一定高度，防止孩童誤動；而一些高級寫字樓、公寓則可將消火栓按鈕設置在箱外，有一定的保護措施，并用紅色醒目標志標明其作用和使用方法，便于人員在火災狀態下使用。

　　《民用建筑電氣設計規范》(JGJ／T16—92)中第24．6．1．1條對設有消火栓按鈕的消火栓滅火系統的控制要求作了明確的規定：

　　1．消火栓按鈕控制回路應采用50V以下的安全電壓。

　　2．當消火栓設有消火栓按鈕時，應能向消防控制(值班)室發送消火栓工作信號和起動消防水泵。

　　3．消防控制室內，對消火栓滅火系統應有下列控制、顯示功能：

　　a：控制消防水泵的起、停；

　　b：顯示消防水泵的工作、故障狀態；

　　c：顯示消火栓按鈕的工作部位。當有困難時可按防火分區或樓層顯示。

　　根據這三條規定，可以分析出，在火災報警及消防聯動系統中，任一消火栓按鈕動作后，均應實現以下功能：

　　1．向消防控制室發送報警信號。

　　2．在報警控制器上顯示報警部位。

　　3．起動消防水泵。

　　4．消防水泵起動后，點亮所有消火栓箱內的起泵反饋信號燈。

　　消火栓按鈕的主要功能是在火災狀態下遠程起動消火栓泵，而手動火災報警按鈕的功能是在火災狀態下將報警信號傳送到中央控制室，由中央控制室發出指令，起動相關消防設施。

　　消火栓泵通過消火栓按鈕起動的方式一般有兩種：一是消火栓按鈕將起動信號送至泵房直接起動消火栓泵，二是消火栓按鈕將信號先送到中央控制室，再由中央控制室將信號送至泵房起動消火栓泵。如果功能共用，共用按鈕將信號直接傳送到中央控制室，實現起來較容易；如果共用按鈕將信號分別直接送至泵房(起泵)和中央控制室(發現火災后報警)兩個不同的位置，實現起來也是可以的，要實現直接起泵功能，可以采用圖1的接線方法。

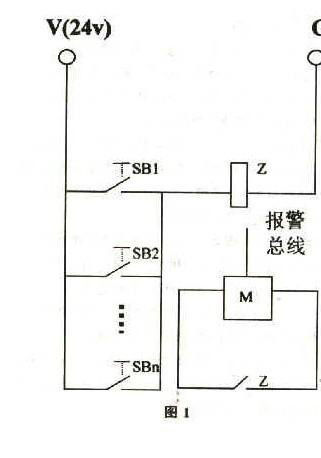

　　其中M為輸入模塊，SB1～SBn為普通手動按鈕開關，n的取值不能大于一個防火分區(或樓層)內的消火栓按鈕的總數，即最多只能將同一防火分區(或樓層)內的消火栓按鈕并接起來。在圖1中，只要有一個開關動作，中間繼電器Z就會動作，將Z的一個常開輔助觸點與輸入模塊相連，實現報警功能，利用Z的其它輔助觸點，則可以聯動起動消火栓泵。且Z應該安裝在消防泵控制箱內而不是消火栓箱內，因為繼電器有220V的電壓與其端子相連，火災狀態下使用消火栓時，可能會有大量水從消火栓箱內溢出，弄濕整個箱體，如果箱內接有強電，若不慎會使消火栓箱或消防水帶帶電，傷及消防隊員。

　　如果將消火栓按鈕與手動火災報警按鈕設成一個，是否可行呢?現行規范中尚無要求，但現在某些建筑內的消防設施中已經存在并使用這種功能共用的按鈕。筆者認為，這種設計在技術上是可以滿足的，有其有利的一面，但也存在弊端。首先如果共用按鈕只完成報警功能，而由報警控制器根據接收到的報警信號，按照聯動邏輯，通過輸出模塊再去起動消防水泵，共用按鈕的動作信號實際上是通過報警控制器間接地去起動消防水泵。此時如果報警控制器或控制消防水泵的輸出控制模塊發生故障，就會使消防水泵不能及時起動，將十分不利于控制火情，從而有可能造成重大的火災事故。

　　其次共用按鈕盡管可以節約一些費用，而一旦發生誤報，輕者會使消防管網壓力增高，重者將導致管網破裂，造成消防給水系統毀壞，影響正常使用，從而造成更多的經濟損失，反而得不償失。

　　第三，共用按鈕的位置應如何設置?設在消火栓箱內?還是設在遠離消火栓的公共走道?亦或設在消火栓箱外?規范要求手動火災報警按鈕應安裝在墻上距地(樓)面高度1.5米，而設計和施工中按鈕位置經常不定，沒有統一要求。(筆者認為共用按鈕設置的位置不宜遠離消火栓箱，以便消防隊員使用，因為在火災狀態下，消防隊員要以最短的時間接上水帶、起動水泵出水，沒有過多的時間尋找消火栓按鈕。)

　　綜上所述，從安全角度考慮，消火栓按鈕應與火災報警按鈕分開設置，尤其是現在人們的消防意識還很淡薄，對消防設施的使用尚不熟練，因此消火栓按鈕應與火災報警按鈕分開設置就更為必要，同時也希望有關部門能出臺相關技術規范，使兩種按鈕的設置要求更趨完善。
