引用格式：

　　李沛巖，張青，熊小俊.《智慧消防系統技術規程》編制思考[J].建筑電氣,2024,43(05):3-7.

編制背景

消防安全是公共安全的重要組成部分，也是保障人民生命財產的重要工作，住房與城鄉建設部、應急管理部和消防科研院所及企業一直致力于以先進的信息技術為基礎，構建城市公共安全火災智慧防控體系為目的的研究。2015年，國務院出臺《關于積極推進“互聯網+”行動的指導意見》后，原公安部消防局（現為國家消防救援局）發布了消防信息化建設的總體框架《消防信息化“十三五”總體規劃》。2017年，原公安部消防局發布了“公消[2017]297號”文件《關于全面推進“智慧消防”建設的指導意見》（下文簡稱《智慧消防指導意見》）,文件對智慧消防建設的基本原則、工作目標、重點任務、工作要求等方面做出了指導，該意見中提出“運用物聯網、云計算、大數據、移動互聯網等信息技術加快推進‘智慧消防’建設，全面促進信息化與消防業務工作的深度融合，為構建立體化、全覆蓋的社會火災防控體系，實現‘傳統消防’向‘現代消防’的轉變”。消防安全工程建設行業是與前沿科技深度融合的產業之一，近幾年，隨著信息技術和人工智能技術的飛速發展，智慧消防的建設也在快速發展和推進。

T/CECS 1401-2023《智慧消防系統技術規程》（下文簡稱《技術規程》）由中國建筑設計研究院有限公司作為主編單位，是以《智慧消防指導意見》為基礎，并在滿足《城市消防遠程監控系統技術標準》《建筑設計防火規范》《火災自動報警系統設計規范》《火災自動報警系統施工及驗收標準》等國家相關規范要求的前提下編制?！都夹g(shù)規程》融合了安全可靠的前沿信息技術，并結合工程應用經驗，形成了可操作可實施的關于智慧消防系統日常管理、維護與救援的安全體系的要求。《技術規程》力求推動消防智慧化建設，從而預防和減少火災事故的發生，達到保障消防安全的目的。

“智慧消防系統”的定義

美國學術界在21世紀初提出了信息-物理系統（Cyber-Physical Systems,CPS）的理論，德國工業界將CPS作為“工業4.0”的核心技術。在2012年，美國標準技術研究院（NIST）發起了名為“智慧消防”的研究項目，其目標是通過開展對測量科學的研究，使建筑、設備、個人保護裝備及機器人中的CPS得以融合，達到提升態勢感知、操作效能及消防員個人安全的目的。伴隨著工業4.0戰略的推進，智慧消防的研究、開發和應用等都在快速發展,根據美國智慧消防研究規劃，智慧消防的實現需要以數據收集、數據處理和數據使用等3個階段技術的提升與融合作為支持，并劃分為通信、計算和目標決策相關的11個研究領域進行深入研究。而在我國，物聯網、5G、云計算、邊緣計算、大數據、建筑信息模型（Building Information Modeling，BIM）、地理信息系統（Geographic Information System，GIS）、互聯網、人工智能等信息技術蓬勃發展，智慧消防也在以新興信息基礎設施為核心的技術支撐下快速進步。因此，編制組認為可以從CPS理論的角度來闡釋智慧消防系統的技術機理，其以CPS理論為基礎，并在信息技術和人工智能的發展和融合中不斷進行演進。

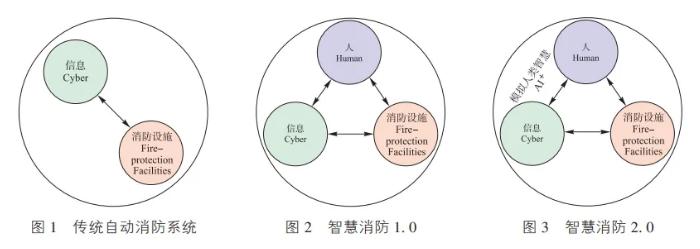

清華大學研究員杜明芳提出了智慧建筑的CPS理論模型，智慧消防是智慧建筑的一個有機的組成部分。所以，借鑒其理論模型，從智慧建筑的視角推演出智慧消防的理論模型：系統構成涉及了人、信息和消防設施三個要素，協同關聯綜合構成了智慧消防系統。該模型中，傳統的自動消防系統表現為基于信息-消防設施的二元系統，見圖1，其信息空間以現場總線、智能控制為主。智慧消防系統則用基于人-信息-消防設施的三元系統來表示，智慧消防分為兩個發展階段，可以稱為“智慧消防1.0”和“智慧消防2.0”。“智慧消防1.0”見圖2，其在信息系統這一維度上更多地依賴于物聯網、云計算、大數據、智能控制技術，信息互通與集成優化是這個階段構建系統的重要內容，目前正處于這個發展階段，并已日漸成熟。“智慧消防2.0”見圖3，則更多地依賴于人工智能（Artificial Intelligence，AI）技術，引入了AI后將更多地體現出人-機共融特征，系統將具備自主學習、智能決策、自組織系統、自尋優進化等能力，將是以后的發展方向。

目前，智慧消防尚未形成統一的或者權威的標準定義，但可以看出，智慧消防是消防系統在融合信息化和智慧化條件下不斷發展的產物，其形態也是在動態演進的?！都夹g(shù)規程》編制組基于CPS理論和現有的發展水平對“智慧消防系統”給出了如下定義：“通過集成各消防及相關系統，采集各消防及相關系統信息數據，進行數字化和可視化處理，并通過人工智能、信息及網絡技術為消防系統運維和消防救援等消防安全管理提供支持的應用系統”。后文將對其包含的關鍵點進行進一步說明。

智慧消防系統的基本框架

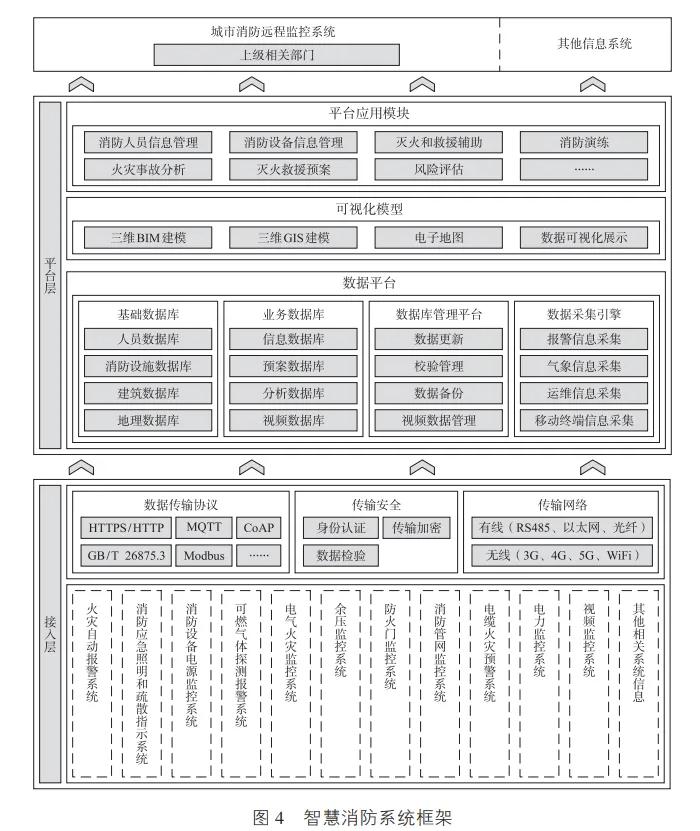

圍繞CPS理論，《技術規程》編制組認為智慧消防的兩大核心是信息化和智慧化。信息化伴隨著數字化和網絡化，通過將消防設施實體進行數字化融合，使人、事物、流程和數據得以“流動”，物聯網、邊緣計算、5G和移動互聯網技術的發展為這種全面透徹的感知和寬帶泛在的互聯提供了支撐。智慧化則依托人工智能平臺，平臺通過各種人工智能方法，實現針對場景和功能的適應、學習、思考、判斷和決策。結合智慧消防系統的應用和發展?fàn)顩r，編制組確定智慧消防系統采用兩層結構設計，分為接入層、平臺層，其基本框架見圖4。

接入層主要通過系統集成的方式實現信息的“感知”和“識別”，用戶信息傳輸裝置將各消防或消防相關系統采集的數據信息接入智慧消防系統，其中數據信息包括各消防系統的運行狀態、探測器狀態、傳感器狀態、消防設備的運行及聯動狀態、電子標簽、視頻圖像等信息。傳統自動化消防系統包含非常多的消防或相關系統，這些系統獨立設置、各司其職，每個系統都只滿足自身系統的監控要求，但系統之間幾乎沒有信息互通，這樣就形成了一個個的“信息孤島”，智慧消防系統將不同功能、技術、接口的各系統數據收集起來，實現信息的統一管理，實現新一步的信息處理和應用。

建筑物內通常設置的消防系統有火災自動報警系統、消防應急照明和疏散指示系統、消防設備電源監控系統、可燃?xì)怏w探測報警系統、電氣火災監控系統、余壓監控系統、防火門監控系統、消防管網監控系統、電纜火災預警系統、電力監控系統、視頻監控系統等消防及與消防相關系統。智慧消防系統通過集成已設置的消防及與消防相關系統，可以收集以上系統的設施運行、報警、聯動等狀態的相關信息，并對信息進行處理、傳輸、交換、存儲和管理。

平臺層通過智慧消防系統應用平臺整合消防系統及與消防相關系統信息和數據，實現智慧消防系統的應用。在“智慧消防1.0”階段，平臺層主要實現信息的整合、流程的優化及對消防信息進行關聯性判斷。在“智慧消防2.0”階段，平臺層將成為一個更高維度的載體，類似一個“智慧腦”，其學習認知部分，不僅具有更加強大的感知、決策和控制能力，更具有學習認知、產生知識的能力，信息系統中的“知識庫”由人和信息系統自身的學習和認知系統共同建立，它不僅包含人輸入的各種知識，更重要的是包含著信息系統自身學習得到的知識，知識庫可以在使用過程中通過不斷積累而逐漸完善和優化。針對消防系統的特點，建立平臺“智慧腦”的方法，可以采用定性定量結合的綜合集成方法，將專家系統、數據和各種信息與計算機有機結合起來。其中的專家系統可以運用計算機技術，根據消防專家的知識和經驗進行推理和判斷，模擬專家的決策過程，來解決那些需要人類專家處理的復雜問題。

可視化模型

CPS的特點之一表現為信息世界與物理世界交互協同、深度集成，信息世界與物理世界存在反饋閉環控制，能夠自主適應物理環境的動態變化，數字孿生為實現CPS的虛實融合提供了有效的途徑和方法。數字孿生借助歷史數據、實時數據及算法模型等，采用數字化的方式創建物理實體的虛擬實體，虛實兩側的實時互聯互通、雙向映射、交互反饋，進而迭代運行，以達到物理實體狀態在數字空間的同步呈現，通過對模型的診斷、分析和預測，優化實體對象在其全生命周期中的決策、控制行為，最終實現實體與數字模型的共享智慧與協同發展。

“智慧消防系統”通過數字孿生建立的可視化模型，可以達到“以虛映實、虛實互驅、以虛控實”的效果。“以虛映實”是通過三維可視化模型，利用物聯網、邊緣計算、GIS、BIM和現場視頻監控輔助分析等技術手段，仿真模擬創建虛擬實體，以一種可視化的形態實現建筑與建筑信息模型的映射，可以讓信息以更多的維度體現。例如，在地圖或模型上顯示消防設備和人員信息，通過實時輔助定位，還可以顯示消防設施的報警、故障和異常點位置，值班人員、救援人員的實時位置和歷史軌跡，這樣就可以將消防系統映射到信息空間。“虛實互驅”通過大數據、云計算等技術進行仿真，模擬各種設備故障、消防事故，并生成解決方案，進而優化事故解決方案，實現管控優化。“以虛控實”則通過融入人工智能，實現預測與決策，整體對建筑消防系統進行全生命周期的閉環管理，實現信息和消防系統迭代運行與優化。

編制組在《技術規程》中提出了采用“可視化模型”，這可以作為數字孿生的一個基礎條件，但并沒有要求滿足數字孿生的深度，這在條文說明作了簡單闡述，是立足現有的技術應用水平提出的。從技術發展的角度來看，智慧消防系統若要達到“以虛映實”的程度，應更緊密地結合并充分利用數字孿生技術。

平臺應用

智慧消防系統以“人-信息-消防系統”的三元系統進行呈現，構建了一套信息空間與消防系統之間基于數據自動流動閉環賦能的體系，通過狀態感知、實時分析、科學決策、精準執行，解決實際消防和救援過程中的復雜性和不確定性的問題，提高資源配置效率，實現資源的優化。“智慧”是要實現類似的大腦思維過程，是針對各個場景通過感知、分析，實現決策和判斷。

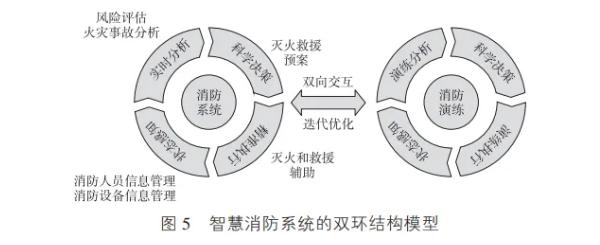

《技術規程》編制組結合CPS提出了智慧消防系統的雙環結構模型（下文簡稱“雙環模型”），見圖5。基于雙環模型，編制組確立了“消防人員信息管理”“消防設備信息管理”“滅火和救援輔助”“火災事故分析”“滅火救援預案”“風險評估”“消防演練”7個應用，并以功能應用模塊提供管理服務和應用服務，整合、管理各消防系統數據，實現消防場景數據互通作為解決方案。

前6個應用實現感知、分析，實現決策和判斷的思維過程，“消防人員信息管理”“消防設備信息管理”側重于感知，“風險評估”“火災事故分析”側重于分析，“滅火救援預案”側重于決策，“滅火和救援輔助”側重于執行。“消防演練”作為一個獨立的應用，是為了提速知識積累，其核心在于仿真。仿真的方式可以是現實中組織人員進行消防演練，也可以是通過虛擬現實（Virtual Reality，VR）或增強現實（Augmented Reality，AR）技術產品訓練，或者通過數字孿生模型自動推演。每一次演練過程都執行一次閉環鏈條，可以認為是對“智慧消防系統”的訓練和提升，實現自我完善和更新。

建設現狀及《技術規程》要求

　　......

本文有刪減，全文載于《建筑電氣》2024年第5期，詳文請見雜志。

版權歸《建筑電氣》所有。

作者：

李沛巖，男，中衡設計集團股份有限公司，高級工程師，北京分公司電氣總監。

張青，女，中國建筑設計研究院有限公司，教授級高級工程師，公司副總工程師。

熊小俊，男，中國建筑設計研究院有限公司，教授級高級工程師，工程設計研究院電氣一所副所長。
