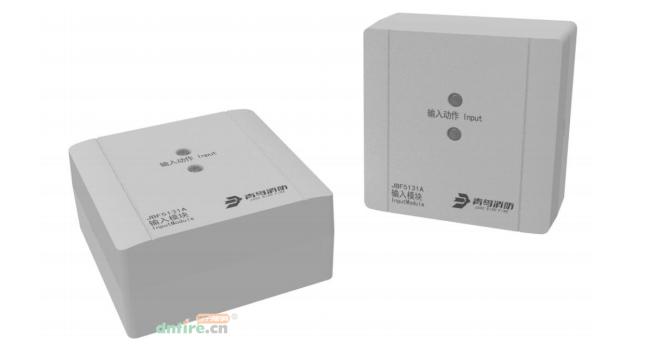

青鳥消防JBF5131A輸入模塊用于接收無源觸點信號的模塊?？山邮毡槐O(jiān)視設備動作后提供的常開無源觸點信號或常閉無源觸點信號，通過輸入動作指示燈常亮來示意用戶。設備動作時將反饋信號傳送到消防聯動控制器。

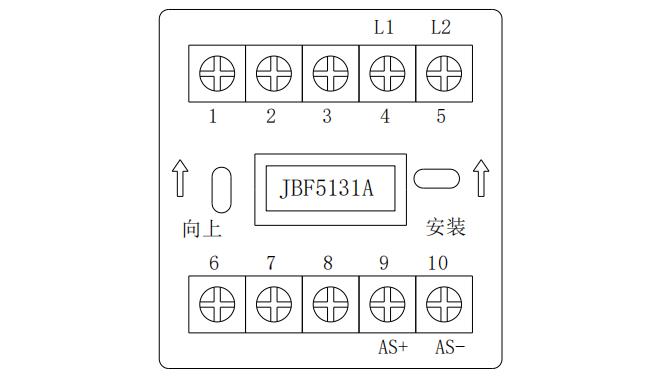

JBF5131A輸入模塊接線端子圖：

　　L1（端子4）、L2（端子5）：接通回路總線，無極性。

　　AS+（端子9）、AS-（端子10）：接應答（無源觸點），須并聯10KΩ終端電阻。

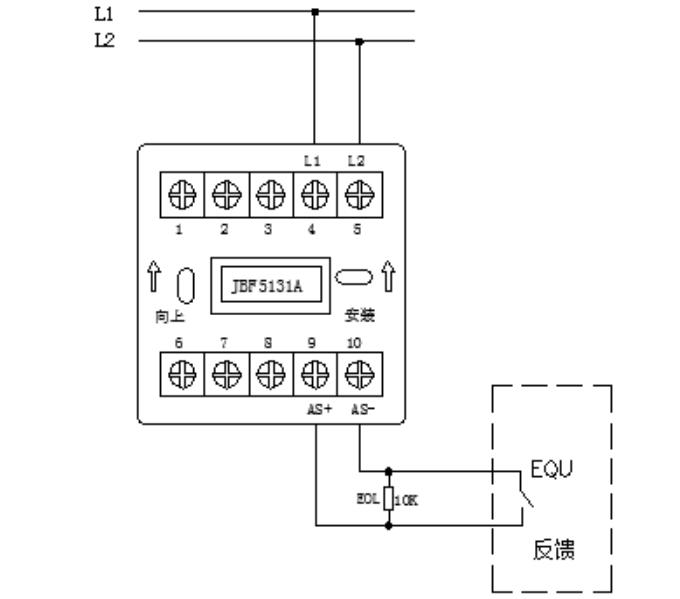

JBF5131A輸入模塊無源常開信號接線圖：

　　AS+（端子9）、AS-（端子10）：接應答（無源觸點），連接在AS+和AS-上的監視設備的動合端必須并聯10KΩ終端電阻。接線示意圖如上圖。

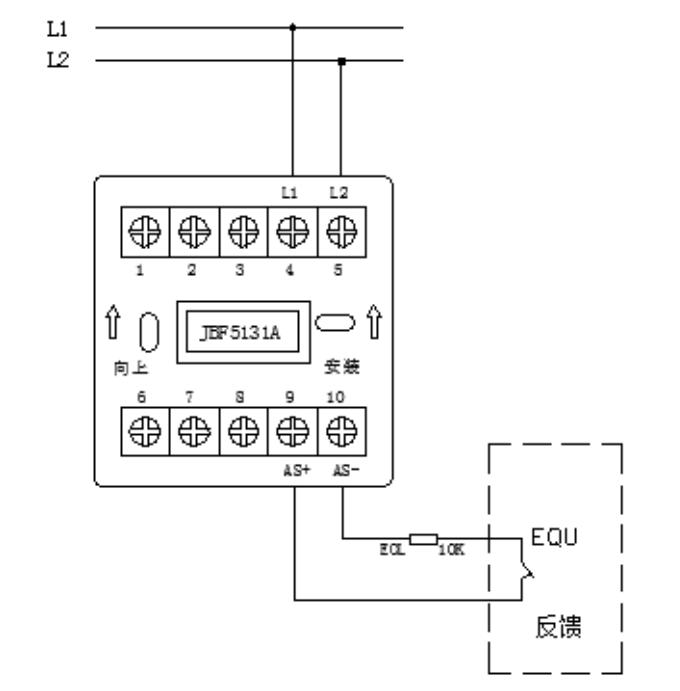

JBF5131A輸入模塊無源常閉信號接線圖：

　　AS+（端子9）、AS-（端子10）：接應答（無源觸點），連接在AS+和AS-上的監視設備的動開端必須串聯10KΩ終端電阻。接線示意圖如上圖。
