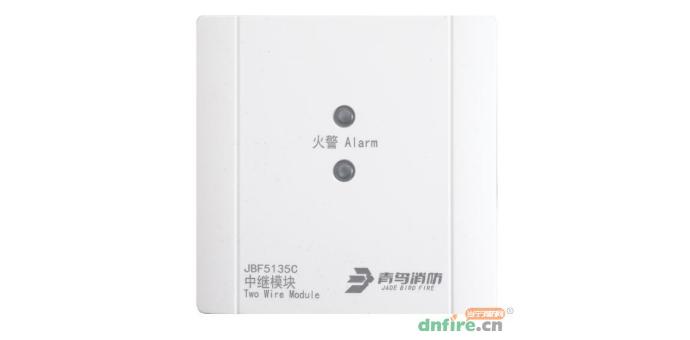

青鳥消防JBF5135C中繼模塊可實現對外接現場設備供電和狀態監測的功能模塊。該模塊僅用于擴展回路容量接收探測器報警信號，將信息傳送到火災報警控制器，并點亮“火警”指示燈。

JBF5135C中繼與控制器接線示意圖：

　　24V+（端子1）、24V-（端子2）：接24V電源，無極性。

　　L1（端子4）、L2（端子5）：接回路總線，無極性。

JBF5135C中繼與現場探測設備接線示意圖：

　　OUT+(端子6/7)、OUT-（端子9/10）：接現場探測設備接線端子。該接口電流輸出能力為50mA。帶載探測設備數量≤32個。
