原文發布：2020-10-09

石崢嶸：雙聯鎖預作用自動噴水滅火系統的報警聯動控制，存在較大爭議，本文僅供參考！

　　同時，本文認為，無聯鎖預作用系統具備更迅速的滅火啟動機制，值得展望！

 第一章 基本概念

1、主要分類：

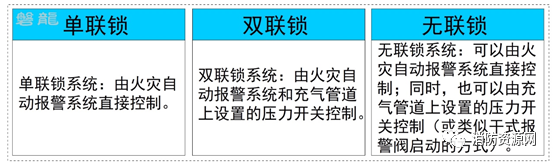

　　按自動控制方式分類，預作用系統可分單聯鎖系統、雙聯鎖和無聯鎖系統：

　　注：無聯鎖系統尚未列入規范條文，文中討論僅供參考！

 第二章 單聯鎖、雙聯鎖-控制方式爭議！

一、單聯鎖系統：

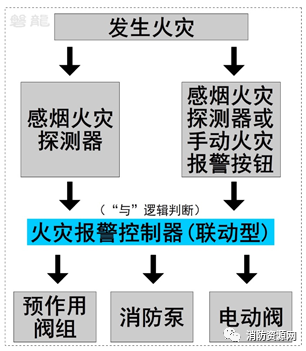

　　單聯鎖系統由火災自動報警系統直接控制，由火災自動報警系統聯動開啟預作用裝置。

　　火災發生時，由同一報警區域內兩只及以上獨立的感煙火災探測器或一只感煙火災探測器與一只手動火災報警按鈕的報警信號，作為預作用閥組開啟的聯動觸發信號。

　　簡要的說，單聯鎖系統的聯動觸發信號是采用兩個獨立的報警觸發裝置報警信號的“與”邏輯組合。

　　注：在《火災自動報警系統設計規范》圖示中，要求報警閥壓力開關的動作信號與該報警閥防護區域內任一火災探測器（或手動報警按鈕）的報警信號聯動啟動消防水泵?？紤]實際應用難度較大，因此本文圖示中，消防水泵和預作用閥組、電動閥組等同步聯動，僅供參考。

二、雙聯鎖系統：

　　雙聯鎖系統的聯動控制方式，存在一定爭議，探討如下：

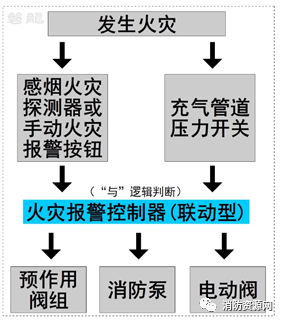

　　觀點一：認為雙聯鎖預作用系統的聯動控制，是用“充氣管道上壓力開關報警信號”替代單聯鎖系統中的1個報警觸發裝置報警信號，控制要求如下：

　　當火災報警系統接收到“火災探測器或手動火災報警按鈕報警信號”與“充氣管道上壓力開關報警信號”時，聯動開啟預作用裝置。

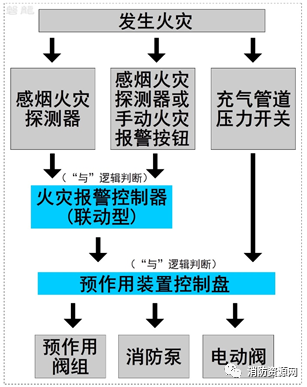

　　觀點二：認為雙聯鎖預作用系統的聯動控制，是由火災自動報警系統和充氣管道上設置的壓力開關控制，火災自動報警系統確認火災后，發出聯動控制指令，預作用裝置的控制盤接到火災自動報警系統和充氣管道上壓力開關報警信號后，開啟預作用裝置。

　　本文認為，觀點一的方案不妥：1、用壓力開關信號替代一路火災探測信號，其實質仍為單聯鎖系統。2、雙聯鎖系統的目的是最大限度的降低誤動，要求比單聯鎖具有更低的誤動機率，但實際應用中，受管網泄漏和空壓機故障等因素影響，充氣管道上的壓力開關往往比火災探測器更容易誤報，也就是說，觀點一的方式并不一定能降低誤動機率（可能更高）。

　　申明：本文觀點僅供參考！

三、無聯鎖系統：

　　無聯鎖系統可以由火災自動報警系統直接控制，同時，也可以由充氣管道上設置的壓力開關控制（或類似干式報警閥啟動的方式）。也就是說，無聯鎖系統是把雙聯鎖系統兩個啟動條件的“與”關系改為“或”關系。與雙聯鎖系統相反，無聯鎖系統是提高啟動機率，保證及時滅火。

 第三章 主要應用

一、單聯鎖、雙聯鎖系統的應用：

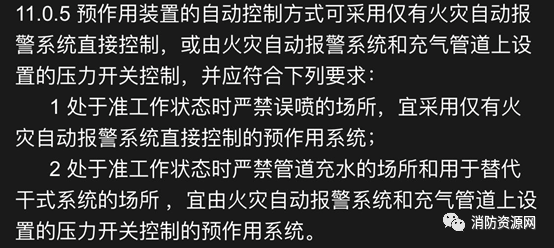

　　目前列入規范應用要求的是單聯鎖系統和雙聯鎖系統，根據《自動噴水滅火系統設計規范》要求，單聯鎖和雙聯鎖的應用范圍如下：

　　注：根據《自動噴水滅火系統設計》圖集要求，單聯鎖系統亦可應用于替代干式系統的場所。

二、無聯鎖系統的展望：

　　無聯鎖系統具備更迅速的滅火啟動機制，能更快更及時的保證系統啟動，在一些因環境溫度需要采用干式系統的場所，只要能及時排放，管網短暫充水并不會對系統造成太大影響，可以考慮采用無聯鎖系統。

　　注：無聯鎖系統的應用，尚無規范依據，文中觀點僅供參考。

原文2020-10-09發布
