一、相關規范

　　1、《建筑設計防火規范（2018年版）》GB 50016-2014

　　2、《民用建筑電氣設計標準》GB 51348-2019

　　3、《建筑防火通用規范》GB 55037-2022

二、規范要求對比

1、《建筑設計防火規范（2018年版）》GB 50016-2014

10.1.8 消防控制室、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯等的供電，應在其配電線路的最末一級配電箱處設置自動切換裝置。

　　10.1.8 本條為強制性條文。本條要求也是保證消防用電供電可靠性的一項重要措施。

　　本條規定的最末一級配電箱：對于消防控制室、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯等，為上述消防設備或消防設備室處的最末級配電箱；對于其他消防設備用電，如消防應急照明和疏散指示標志等，為這些用電設備所在防火分區的配電箱。

PS：此條的條文說明，將“防煙和排煙機房”與“消防控制室”“消防水泵房”并列寫在一起，大部分人讀起來都是“防煙和排煙機房”這個房間要單獨做臺最末級配電箱。

2、《民用建筑電氣設計標準》GB 51348-2019

13.7.4 建筑物（群）的消防用電設備供電，應符合下列規定：

　　6 消防末端配電箱應設置在消防水泵房、消防電梯機房、消防控制室和各防火分區的配電小間內；各防火分區內的防排煙風機、消防排水泵、防火卷簾等可分別由配電小間內的雙電源切換箱放射式、樹干式供電。

13.7.5 消防水泵、消防電梯、消防控制室等的兩個供電回路，應由變電所或總配電室放射式供電。

13.7.11 除消防水泵、消防電梯、消防控制室的消防設備外，各防火分區的消防用電設備，應由消防電源中的雙電源或雙回線路電源供電，并應滿足下列要求：

　　1末端配電箱應安裝于防火分區的配電小間或電氣豎井內；

　　2由末端配電箱配出引至相應設備或其控制箱，宜采用放射式供電。對于作用相同、性質相同且容量較小的消防設備，可視為一組設備并采用一個分支回路供電。每個分支回路所供設備不應超過5臺，總計容量不宜超過10kW。

PS：此標準出臺后，使行業內不少人討論“防煙和排煙機房?jī)?nèi)部是否需要設置自動切換裝置”。至少在《建筑防火通用規范》出臺之前，無果。

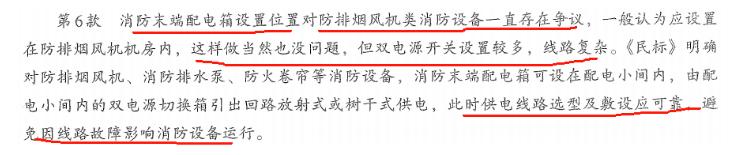

　　在《民用建筑電氣設計標準》實施指南2020年版中，提到此條的目的。

3、《建筑防火通用規范》GB 55037-2022

10.1.6 除按照三級負荷供電的消防用電設備外，消防控制室、消防水泵房的消防用電設備及消防電梯等的供電，應在其配電線路的最末一級配電箱內設置自動切換裝置。防煙和排煙風機房的消防用電設備的供電，應在其配電線路的最末一級配電箱內或所在防火分區的配電箱內設置自動切換裝置。防火卷簾、電動排煙窗、消防潛污泵、消防應急照明和疏散指示標志等的供電，應在所在防火分區的配電箱內設置自動切換裝置。

　　10.1.6 本條規定了建筑中消防用電設備配電的基本要求，以避免配電干線故障影響消防用電設備的供電可靠性。

　　本條規定的最末一級配電箱，對于消防控制室、消防水泵房的消防用電設備及消防電梯等，為上述消防電梯和消防設備室處的最末級配電箱；對于其他消防用電設備，為這些用電設備所在防火分區的配電箱。

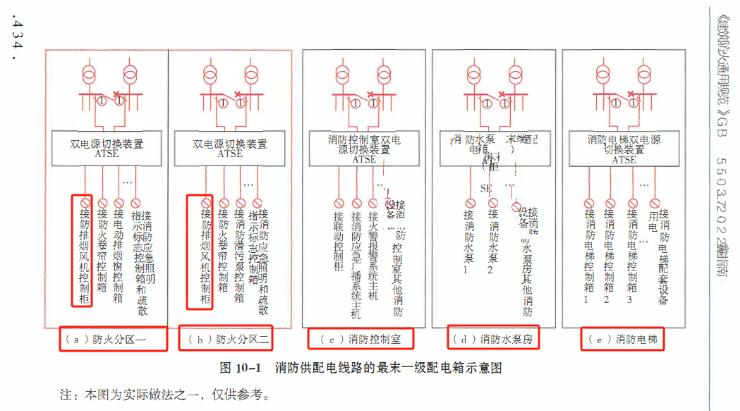

PS：《通用規范》要求與《民用建筑電氣設計標準》一致。并且對于大家有爭議的“防煙和排煙機房“室內是否做自動切換裝置，在正式條款中，單獨列出一句話來描述。并且在《建筑防火通用規范》實施指南中，又單獨列了一張示意圖。

三、小結

1、防、排煙機房?jī)?nèi)可不設置自動切換裝置。電源可放射式取自其防火分區內設置自動切換裝置的配電箱。

2、防、排煙機房?jī)?nèi)設置（或已經設置）自動切換裝置，不算違規。但因其線路復雜，雙電源開關設置較多，在以后新項目中，不建議此種方式。

3、個別情況下，小型建筑物沒有配電小間，則可以考慮將雙電源開關放置在防、排煙機房?jī)?nèi)。但這臺配電箱的性質為防火分區的末端雙切配電箱。

四、題外話

1、對于一個項目，一般消防控制室只有一處，消防泵房一般也只有一處，但防、排煙機房可能有多處，若要求防、排煙機房每間室內都有一臺自動切換裝置，肯定會造成線路太多，敷設不方便，且自動切換裝置數量較多。

2、防、排煙風機都有其自帶的電控箱，此電控箱不是末端配電箱。

3、《建筑設計防火規范》有兩次征求意見稿（住房和城鄉建設部辦公廳和應急管理部），但不是正式文件，不再闡述。目前《建筑防火通用規范》已出臺，《建筑設計防火規范》的局部修訂，按說會與《建筑防火通用規范》一致。不過目前來看，其如何修訂都不重要了，最終還是以《建筑防火通用規范》為準。

轉載@精細化工電氣隨筆 2023-10-17
