住房和城鄉建設部辦公廳關于國家標準

《電化學儲能電站設計標準（征求意見稿）》公開征求意見的通知

　　根據住房和城鄉建設部《關于印發2020年工程建設規范標準編制及相關工作計劃的通知》（建標函〔2020〕9號），我部組織南方電網調峰調頻發電有限公司等單位起草了國家標準《電化學儲能電站設計標準（征求意見稿）》（見附件）?，F(xiàn)向社會公開征求意見。有關單位和公眾可通過以下途徑和方式反饋意見：

　　1．電子郵箱：csgpgc-lyq@139.com。

　　2．通信地址：廣東省廣州市天河區龍口東路32號；郵政編碼：510630。

　　意見反饋截止時間為2022年7月17日。

　　附件：《電化學儲能電站設計標準（征求意見稿）》

住房和城鄉建設部辦公廳

2022年6月17日

電化學儲能電站設計標準

前言

　　根據住房和城鄉建設部《關于印發<2020年工程建設標準編制及相關工作計劃>的通知》（建標〔2020〕9號）的要求，規范編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，制定本標準。

　　本標準共14章。主要技術內容包括：基本規定、站址選擇、站區規劃和總布置、接入系統、儲能系統、電氣、建筑與結構、采暖通風與空氣調節、給排水、消防設施及消防電氣、環境保護和水土保持、勞動安全和職業衛生等。

　　本次修訂的主要技術內容是：

　　1增加“基本規定”、“接入系統”章節。

　　2合并原“電氣一次”，“系統及電氣二次”章節為電氣章節，增加“電纜選擇與敷設”的內容。

　　3對原消防章節進行調整，將防火相關內容放入“消防”章節，新增防排煙、消防供電及應急照明等內容。

　　4修改鋰離子電池、鉛酸（鉛炭）電池、液流電池的防火設計要求。

　　5修訂了引用的規范、標準名稱。

　　本標準中以黑體字標志的條文為強制性條文，必須嚴格執行。

　　本標準由住房和城鄉建設部負責管理。

　　本標準主編單位：

　　本標準參編單位：

　　本標準主要起草員：

　　本標準主要審查員：

（編者注：與消防相關的主要第12部分，此部分黑體原文就為黑體。其余顏色為編者注）

1 總則

1.0.1為規范電化學儲能電站的設計，保障電化學儲能電站質量和安全，制定本標準。

1.0.2本標準適用于新建、擴建或改建的功率為500kW且容量為500kW·h及以上的固定式電化學儲能電站設計。

1.0.3電化學儲能電站設計除應符合本標準外，尚應符合國家現行有關標準的規定。

2 術語

2.0.1電池簇battery cluster

　　由電池模塊采用串聯、并聯或串并聯方式連接的電池組合體。

2.0.2儲能變流器power conversion system(PCS)

　　儲能系統中，連接于電能存儲設備與電網（和/或負荷）之間，實現對電能存儲設備充/放電的功率變換設備。

2.0.3電池管理系統battery management system(BMS)

　　監測電池的電、熱等參數，具有相應的控制、保護和通信功能的裝置，包括電池模塊管理單元、電池簇管理單元和電池陣列管理單元。

2.0.4儲能單元electrochemical energy storage unit

　　能夠獨立實現電能存儲、轉換及釋放的最小設備組合，一般由電能存儲設備、儲能變流器、就地變壓器等構成。

2.0.5電化學儲能系統electrochemical energy storage system

　　由一個或多個電化學儲能單元構成，能夠獨立實現電能存儲、轉換及釋放功能的系統。

2.0.6電化學儲能電站electrochemical energy storage station

　　由一個或多個電化學儲能系統構成，能夠進行電能存儲、轉換及釋放的電站，可以由若干個不同或相同類型的電化學儲能系統以及變配電系統、監控系統和輔助設備設施組成。

2.0.7電池預制艙（柜）battery container

　　用于裝載電化學儲能電池系統的箱（柜）體，主要由儲能電池簇、外殼、支架、連接件、通風系統組成，根據需要還可包含冷卻系統、視頻監控等輔助設施。

3 基本規定

3.0.1電化學儲能電站設計應結合電化學儲能技術發展水平、規劃、環境條件、土地、消防救援和建筑條件等因素，并滿足安全可靠、經濟適用、生態環保、便于安裝和維護的要求。

3.0.2電化學儲能電站應根據應用需求、接入電壓等級、電化學儲能類型、特性和要求及設備短路電流耐受能力進行設計。

3.0.3儲能電站額定充電有功功率、額定放電有功功率的設計應根據全站輔助供電損耗、設備效率、線纜損耗等因素綜合確定。

3.0.4儲能電站額定充電能量、額定放電能量的設計應考慮全站輔助供電損耗、設備效率、線纜損耗、電池類型、電池充放電深度、電池衰減特性、電池不一致性等因素。

3.0.5電化學儲能電站按照規模劃分應符合表3.0.5的規定。

表3.0.5儲能電站建設規模



4 站址選擇

4.0.1站址應根據電力系統規劃設計的網絡結構、負荷分布、應用對象、應用位置、城鄉規劃、征地拆遷等因素，進行技術經濟比較確定，并應滿足防火和防爆要求。

4.0.2大中型儲能電站應獨立布置，小型儲能電站宜獨立布置。

4.0.3當儲能電站項目分期建設時，站址應根據遠期發展規劃，留有建設用地。

4.0.4站址應有方便、經濟的交通運輸條件，與站外公路連接應短捷，且工程量小，站址宜靠近水源。

4.0.5儲能電站建設應節約用地，盡量利用荒地、劣地、不占或少占耕地和經濟效益高的土地，并盡量減少土石方量。

4.0.6站址選擇應滿足以下防洪及防澇要求：

　　1大型電化學儲能電站站區場地設計標高應高于頻率為1%的洪水水位或歷史最高內澇水位；

　　2中、小型電化學儲能電站站區場地設計標高應高于頻率為2%的洪水水位或歷史最高內澇水位；

　　3當站區場地設計標高無法滿足上述要求時，應另選站址，或區分不同的情況分別采取不同防洪、防澇措施；

　　4沿江、河、湖、海等受風浪影響的儲能電站，防洪設施標高應考慮頻率為2%的風浪高和0.5m的安全超高。

4.0.7儲能電站站區場地設計標高宜高于或局部高于站外自然地面，以滿足站區場地排水要求。

4.0.8站址不宜設在多塵或有腐蝕性氣體的場所。

4.0.9站址選擇應避開下列地段和地區：

　　1地震斷層和設防烈度高于九度的地震區；

　　2有泥石流、滑坡、流沙、溶洞等直接危害的地段；

　　3采礦陷落（錯動）區界限內；

　　4堤、壩決潰后可能淹沒的地區；

　　5重要的供水水源、水體保護區；

　　6歷史文物古跡保護區；

　　7其他可能導致電站事故或者電站事故可能對周邊安全產生影響的區域。

5 站區規劃和總布置

5.1 站區規劃

5.1.1站區規劃應根據設備技術發展、電站運行、施工和擴建需要，結合生活需求、站址自然條件按最終規模規劃，近遠結合，以近為主；宜根據建設需要分期征用土地。生產區、進站道路、進出線走廊、水源地、給排水設施、排洪和防洪設施等應統籌安排、合理布局。

5.1.2防洪、抗震設防地區的儲能電站，應根據地質、地形等因素，將主要的生產建、構筑物布置在相對有利的地段。

5.1.3站區規劃應滿足消防安全要求，避免對站區周邊建筑、環境的不良影響。

5.2總布置

5.2.1儲能電站的站內總平面布置應包括下列內容：

　　1儲能設備區域；

　　2就地變壓器及配電裝置區域；

　　3道路系統；

　　4生產建筑及其它附屬設施。

5.2.2設備選型應因地制宜，技術經濟指標合理，宜采用占地少的設備型式。儲能電站主要布置型式有全戶外布置，全戶內布置和半戶內布置三種。

5.2.3站區豎向布置宜合理利用自然地形，因地制宜確定豎向布置形式。站區豎向設計應與站外已有和規劃的道路、排水系統、周圍場地標高等相協調。

5.2.4戶外敞開式電化學儲能電站宜設置圍欄、圍墻等，設置于電站、變配電所內的電化學儲能電站，其外墻可作為圍護隔離墻。

5.2.5站區圍墻、大門和站內道路應滿足設備運輸、安裝、運行、檢修和消防要求。

5.2.6站內外道路的平面布置、縱坡及設計標高應協調一致、相互銜接。

5.2.7進站道路宜采用公路型，城市站宜采用城市型。道路寬度不應小于4m。

5.2.8站內運輸?shù)缆仿访鎸挾炔灰诵∮?m。檢修道路路面寬度不宜小于3m。轉彎半徑應根據行車要求和行車組織要求確定，不宜小于7m。

5.2.9儲能電站的管道、溝道應按最終規模統籌規劃，并預留建設條件。

6 接入系統

6.1并網要求

6.1.1儲能電站接入電網的設計應滿足國家標準《電化學儲能系統接入電網技術規定》GB/T 36547的要求。

6.1.2儲能電站有功、無功功率控制應滿足應用需求，動態響應速度應滿足并網調度協議的要求。

6.1.3電站的無功補償裝置配置應按照電力系統無功補償就地平衡、便于調整電壓和滿足功能定位需求的原則配置。

6.1.4并網運行模式下，不參與系統無功調節時，電化學儲能電站并網點處超前或滯后功率因數應不小于0.95。

6.1.5電站的接地型式應與接入電網的接地型式一致，不應抬高接入電網點原有的過電壓水平和影響原有電網的接地故障保護配合設置。

6.2繼電保護及安全自動裝置

6.2.1繼電保護及安全自動裝置配置應滿足可靠性、選擇性、靈敏性、速動性的要求。

6.2.2繼電保護及安全自動裝置設計應滿足電力網絡結構、儲能電站電氣主接線的要求，并應滿足電力系統和儲能電站的各種運行方式要求。

6.2.3繼電保護和安全自動裝置設計，應符合現行國家標準《繼電保護和安全自動裝置技術規程》GB/T 14285的規定。

6.2.4通過110kV及以上電壓等級專線方式接入系統的儲能電站應配置光纖電流差動保護作為主保護。

6.2.5通過10（6）kV~35kV（66kV）電壓等級專線方式接入系統的儲能電站宜配置光纖電流差動或方向保護作為主保護。

6.2.6通過10（6）kV~110kV電壓等級采用線變組方式接入系統的儲能電站，應按照電壓等級配置相應變壓器保護。

6.2.7儲能電站35kV及以上電壓等級的母線宜設置母線保護。

6.2.8儲能單元直流側的保護可由儲能變流器及電池管理系統共同完成，儲能變流器及電池管理系統的保護配置應符合現行國家標準《電化學儲能系統儲能變流器技術規范》GB/T 34120以及現行國家標準《儲能電站用鋰離子電池管理系統技術規范》GB/T 34131要求。

6.2.9故障記錄裝置的配置宜根據建設規模、故障分析需求確定，大型儲能電站應配置專用故障記錄裝置。

6.2.10儲能電站應配置防孤島保護，非計劃孤島時應在2s動作，將儲能電站與電網斷開。

6.2.11儲能電站應根據電力系統穩定運行需求，按照《電力系統安全穩定導則》GB 38755和《電力系統安全穩定控制技術導則》GB26399標準的規定，裝設安全自動裝置。

6.3調度自動化

6.3.1儲能電站調度自動化的設計，應符合現行行業標準《電力系統調度自動化設計規程》DL/T 5003的規定。

6.3.2儲能電站的關口計量點應設置于兩個供電設施產權分界點或合同協議規定的貿易結算點。

6.3.3儲能電站電能量計量系統的設計，應符合現行行業標準《電能量計量系統設計技術規程》DL/T 5202及國家標準《電化學儲能系統接入電網技術規定》GB/T 36547的規定。

6.3.4電能計量裝置宜具備電能計量信息遠傳功能。

6.3.5接入公共電網的電化學儲能電站應進行二次安全防護設計，應滿足二次系統安全防護的有關規定。

6.3.6調頻儲能電站以及通過220kV及上電壓等級接入電力系統的儲能電站宜配置同步相量測量裝置。

6.3.7接入公用電網的電化學儲能站應在并網點配置電能質量監測裝置或具備電能質量監測功能。10(6)kV及以上電壓等級接入公共電網的電化學儲能電站宜配置滿足現行國家標準《電能質量監測設備通用要求》GB/T 19862要求的電能質量監測裝置，當電能質量指標不滿足要求時，應安裝電能質量治理設備。

6.4通信

6.4.1儲能電站系統通信應滿足監控、保護、管理、通話等業務對通道及通信速率的要求，并預留與上級監控系統通信接口。

6.4.2儲能電站通信設計應符合現行行業標準《電力通信運行管理規程》DL/T 544的規定，中、小型電化學儲能電站設備配置可根據當?shù)仉娋W(wǎng)的實際情況進行簡化。

6.4.3站用通信設備可使用專用通信直流電源或DC/DC變換直流電源，電源宜為直流48V。站用通信電源采用一體化電源時，事故放電時間宜為2h~4h。

6.4.4.通信設備宜與二次設備集中布置。當采用預制艙安裝方式時，通信設備宜與二次設備共用預制艙。

6.4.5儲能電站通信宜采用網絡方式。

6.4.6接入公用電網的儲能電站宜采用調度數據網或?qū)＞€通道方式上送數據。

7 儲能系統

7.1一般規定

7.1.1儲能系統應根據應用需求、接入電壓等級、儲能電站額定功率、儲能電站額定容量、儲能變流器性能、電化學儲能類型、特性和要求及設備短路電流耐受能力進行設計。

7.1.2儲能系統的選型應綜合應用需求、電池特性和建設條件、技術經濟性等多方面因素確定，可采用混合型。

7.1.3儲能單元容量應結合直流側電壓等級、直流側斷路器的開斷容量和儲能變流器的選型經技術經濟比較后確定。

7.1.4儲能系統設備應選擇節能環保、本質安全、高效可靠、少維護型設備。

7.1.5布置于電池室的電力設備應符合現行國家標準《爆炸危險環境電力裝置設計規范》GB 50058的規定。

7.2電池

7.2.1電池應滿足安全、可靠、環保的要求。電池選型應根據電池放電倍率、自放電率、循環壽命、能量效率、安全環保、技術成熟度和儲能電站應用場景對系統響應、散熱性能的需求以及電站建設成本和建設場地限制等因素選擇，可選擇鉛酸（鉛炭）電池、鋰離子電池和液流電池。

7.2.2電池的技術要求應滿足以下規定：

　　1鋰離子電池的技術要求應符合現行國家標準《電力儲能用鋰離子電池》GB/T 36276及現行行業標準《電化學儲能電站用鋰離子電池技術規范》NB/T 42091-2016的有關規定；

　　2全釩液流電池的技術要求應符合現行國家標準《全釩液流電池通用技術條件》GB/T 32509的有關規定；

　　3鉛炭電池的技術要求應符合現行國家標準《電力儲能用鉛炭電池》GB/T 36280的有關規定；

　　4電池應具有安全防護設計。在充、放電過程中外部遇明火、撞擊、雷電、短路、過充過放等各種意外因素時，不應發生爆炸；

　　5在正常情況下，液流電池各承壓部件不應發生滲漏，噴濺等液體滲出情況。

7.2.3電池宜采用模塊化設計。鋰離子電池模塊的額定電壓宜選38.4V、48V、51.2V、64V、128V、153.6V、166.4V等系列。鉛酸（鉛炭）電池模塊額定電壓宜選2V、6V和12V系列。

7.2.4電池系統的成組方式及其連接拓?fù)鋺?yīng)與儲能變流器的拓?fù)浣Y(jié)構相匹配，并宜減少電池并聯個數。

7.2.5電池系統應配置直流斷路器、隔離開關等開斷、保護設備。

7.2.6電池配置冗余度應根據電池的衰減特性、充放電特性和經濟性、應用場景進行配置。

7.2.7直流側電壓應根據電池特性、耐壓水平、絕緣性能確定，不宜高于2kV。

7.2.8直流側接地型式，應符合現行國家標準《低壓電氣裝置第1部分：基本原則、一般特性評估和定義》GB/T 16895.1的規定。

7.3電池管理系統

7.3.1電池管理系統應具有數據采集、估算、電能量統計、控制、保護、通訊、有故障診斷、數據存儲、顯示、絕緣電阻檢測、對時及本地升級的功能，實現對全部電池運行狀態的監測、控制和管理。

7.3.2電池管理系統的設備選型應與儲能電池性能相匹配，并符合下列要求：

　　1供電電源可采用交流或直流電源，其中交流電源額定電壓為220/380V，直流電源額定電壓為110V或220V；

　　2電池管理系統與電池相連的帶電部件和殼體之間的絕緣電阻值不應小于2MΩ；

　　3電池管理系統應經受絕緣耐壓性能試驗，在試驗過程中應無擊穿或閃絡等破壞性放電現象；

　　4所檢測狀態參數的測量誤差不應大于表7.3.1的規定；

表7.3.2狀態參數測量誤差

　　注：f.s.為滿量程。

　　5 SOC估算精度應不大于8%，宜具有自標定功能，計算更新周期不大于3S；

　　6應能在供電電源電壓上限、下限時，持續運行1.00h，且狀態參數測量精度滿足要求；

　　7應全面監測電池的運行狀態，包括單體/模塊和電池系統電壓、電流、溫度和電池荷電量等；

　　8應具備過充電/過放電保護、短路保護、過流保護、溫度保護、漏電保護等功能；

　　9宜配置軟/硬布線出口，當保護動作時，發出報警和/或跳閘信號通知儲能變流器及計算機監控系統；

　　10電池管理系統的均衡功能宜按電池特性合理配置；

　　11宜支持IEC61850、CAN2.0B、Modbus TCP-IP或DL/T 860通信，配合儲能變流器及站內監控系統完成儲能單元的監控及保護；

　　12鋰離子電池管理系統技術要求應符合現行國家標準《電化學儲能電站用鋰離子電池管理系統技術規范》GB/T 34131的規定。

7.3.3儲能單元應具備絕緣監測功能，絕緣監測可由電池管理系統實現，也可由儲能變流器實現，當儲能單元絕緣低時應能發出報警和/或跳閘信號通知儲能變流器及計算機監控系統。

7.3.4液流電池管理系統應能對電池的熱、電、流體相關數據進行檢測，包括電堆的電壓、電流以及電解液的溫度、壓強、流量和液位等參數的檢測。全釩液流電池管理系統技術應符合現行行業標準《全釩液流電池管理系統技術條件》NB/T 42134的規定。

7.4儲能變流器

7.4.1儲能變流器以交流并網時，交流接入電壓宜從表7.4.1給出的標準值中選取。儲能變流器以直流電并網時，直流接入電壓可選擇220V（±110V）、750V（±375V）、1500V（±750V）。

表7.4.1儲能變流器接入交流電壓（kV）

　　注：表中括號內為線電壓值。

7.4.2儲能變流器的額定功率宜符合表7.4.2的規定。

表7.4.2儲能變流器額定功率（kW）

7.4.3儲能變流器應符合現行國家標準《電化學儲能系統儲能變流器技術規范》GB/T 34120的規定。儲能變流器應具備保護功能，保護功能應包含短路保護、極性反接保護、直流過/欠壓保護、過電流保護、過溫保護、交流進線相序錯誤保護、通訊故障保護、冷卻系統故障保護和防孤島保護。

7.4.4儲能變流器與計算機監控系統的通信協議應根據電力系統對儲能電站的響應時間要求確定。

7.5儲能系統布置

7.5.1設備布置應遵循安全、可靠、適用的原則，便于搬運、安裝、調試、操作和檢修。

7.5.2不同類型的儲能單元宜分區布置。

7.5.3儲能設備布置可采用全戶外布置、全戶內布置和半戶內布置三種型式。

7.5.4對于屋外布置的儲能單元，設備的防污、防鹽霧、防風沙、防濕熱、防水、防嚴寒等性能應與當?shù)丨h(huán)境條件相適應。屋外布置的儲能單元相關設備外殼防護等級宜不低于現行國家標準《外殼防護等級（IP代碼）》GB 4208規定的IP54。

7.5.5全戶外布置儲能單元可采用屋外電池預制艙設備，設備間距需應滿足設備運輸、檢修的需求。鋰離子電池、鉛酸（鉛炭）電池預制艙長邊間距不宜小于3m，電池預制艙短邊間距不宜小于3m。液流電池預制艙設備開門側間距不宜小于3m。電池預制艙（柜）設備距離站內道路（路邊）不應小于1m。

7.5.6儲能單元內設備布置應綜合考慮線纜損耗、設備散熱、運維操作空間、占地面積等因素。

7.5.7鋰離子電池預制艙堆疊不宜超過兩層。鋰離子電池預制艙設備及輔助設施應整體設計，下部承重結構應根據上部自重和整體結構安全確定，應配置樓梯等疏散和運維通道。

7.5.8戶內布置的儲能單元應設置防止凝露引起事故的安全措施。

7.5.9全戶內布置儲能電池柜/架的高度宜根據運維的需求確定，電池柜/架的高度不宜超過2400mm。當采用框架式布置型式時，應具有電池的防塵設計。站內儲能變流器尺寸宜保持一致，站內電池柜/架尺寸宜保持一致。儲能單元布置應滿足下列要求：

　　1四周或一側應設置維護通道，其凈寬不應小于800mm；

　　2當采用柜式結構多排布置時，宜依據柜體開門結構確定維護通道，維護通道宜滿足表6的規定，且不宜小于單側門寬加400mm；

表7.5.9柜式布置維護通道寬度

　　3當為中高壓系統時，電氣設備外絕緣體最低部位距地小于2300mm時，應裝設運行巡視圍欄。

7.5.10儲能變流器布置應有利于通風和散熱。

7.5.11電池的布置應滿足電池的防火、防爆和通風要求。

7.5.12電氣設備房間不宜布置液流電池的電解液管道，若因布置空間受限必須布置時，電氣設備防護等級應不低于IP54。電解液管道不應從電氣設備正上方穿過，與電氣設備平行布置時，兩者水平距離應不小于2.5m。

8 電氣

8.1電氣主接線

8.1.1電氣主接線應根據電化學儲能電站的電壓等級、規劃容量、線路和變壓器連接元件總數、儲能單元設備特點等條件確定，并應滿足供電可靠、運行靈活、操作檢修方便、投資節約和便于過渡或擴建等要求。

8.1.2高壓側接線型式應根據電力系統及電化學儲能電站對主接線可靠性及運行方式的要求確定，可采用單母線、單母線分段等簡單接線形式。當電化學儲能電站經雙回路接入系統時，宜采用單母線分段接線，并宜符合下列要求：

　　1小型儲能電站可采用線變組、單母線接線等；

　　2中型儲能電站可采用單母線或單母線分段接線等；

　　3大型儲能電站可采用單母線分段接線、雙母線接線等。

8.1.3儲能電站高壓側母線電壓應根據接入電網的要求和儲能電站的安裝容量，經技術經濟比較后確定，并宜符合下列規定：

　　1小型儲能電站宜采用0.4kV~20kV及以下電壓等級；

　　2中型儲能電站宜采用10kV~110kV電壓等級；

　　3大型儲能電站宜采用220kV及以上電壓等級。

8.2電氣設備選擇

8.2.1電氣設備性能應滿足電化學儲能電站各種運行方式的要求。

8.2.2電氣設備和導體選擇應符合國家現行標準《3~110kV高壓配電裝置設計規范》GB 50060，《220kV~750kV變電站設計技術規程》DL/T 5218、《高壓配電裝置設計規范》DL/T 5352和《導體和電器選擇設計規程》DL/T 5222的規定。對于20kV及以下儲能電站還應滿足現行國家標準《20kV及以下變電所設計規范》GB 50053的規定。

8.2.3儲能電站變壓器的選擇應符合下列要求：

　　1應優先選用自冷式、低損耗電力變壓器；

　　2儲能單元就地變壓器宜選用無勵磁調壓變壓器，當無勵磁調壓變壓器不能滿足電力系統調壓要求時，應采用有載調壓電力變壓器；

　　3當多臺儲能變流器并聯有諧波和環流抑制需求時，就地變壓器可選用分裂繞組變壓器。

8.2.4配電裝置型式選擇應根據環境條件確定。66kV及以上電壓等級配電裝置，在大氣污穢嚴重、場地受限、高抗震設防烈度、高海拔環境條件下，宜采用氣體絕緣封閉組合電器，在大氣嚴重污穢地區，可采用戶內式。

8.2.5 6kV~35kV配電裝置宜采用成套式高壓開關柜。

8.2.6對土地使用條件受限的地區或現場施工工期較短的項目，可采用預裝式變電站。預裝式變電站的選擇應符合現行國家標準《高壓/低壓預裝式變電站》GB 17467的規定。

8.3電氣設備布置

8.3.1電氣設備布置應結合接線方式、設備型式及電化學儲能總體布置綜合因素確定。

8.3.2電氣設備布置應符合國家現行標準《3~110kV高壓配電裝置設計規范》GB 50060，《220kV~750kV變電站設計技術規程》DL/T5218和《高壓配電裝置設計規范》DL/T 5352。對于20kV及以下儲能電站還應滿足現行國家標準《20kV及以下變電所設計規范》GB 50053的規定。

8.3.3主控制室宜按最終規模建設，與繼電器室合一布置。

8.3.4主控制室的位置應按便于巡視和觀察配電裝置、節省控制電纜、噪聲干擾小和有較好的朝向等因素選擇。

8.3.5繼電器室的布置應滿足設備布置和巡視維護的要求，并留有備用屏位。屏、柜的布置宜與配電裝置的間隔排列次序?qū)?yīng)。

8.3.6主控制室及繼電器室的設計和布置應符合二次設備抗電磁干擾能力要求。

8.4站用電源及照明

8.4.1站用電源配置應根據電化學儲能電站的定位、重要性、可靠性要求等因素確定。大型電化學儲能電站宜采用雙回路供電；中小型電化學儲能電站可采用單回路供電或雙回路供電。采用雙回路供電時，宜互為備用。

8.4.2儲能電站站用工作電源可從配電裝置高壓側母線、儲能變流器交流側母線或站外引接。

8.4.3站用電的設計應符合現行國家標準《低壓配電設計規范》GB 50054的規定。

8.4.4儲能電站站用電系統的電壓宜采用220/380V。

8.4.5站用電備用變壓器的容量應與工作變壓器容量相同。

8.4.6照明的設計應符合現行國家標準《建筑照明設計標準》GB 50034、《室外作業場地照明設計標準》GB 50582和《火力發電廠和變電站照明設計技術規定》DL/T 5390的規定。

8.4.7照明設備安全性應符合現行國家標準《國家電氣設備安全技術規范》GB 19517的規定；燈具與高壓帶電體間的安全距離應滿足現行行業標準《電力建設安全工作規程第3部分：變電站》DL 5009.3的要求。

8.4.8鉛酸（鉛炭）、液流電池室內照明應采用防爆、防酸型照明燈具，鋰電池室內照明應采用防爆型照明燈具。

8.4.9電池室內不應裝設開關熔斷器和插座等可能產生火花的電器。

8.5過電壓保護、絕緣配合及防雷接地

8.5.1過電壓保護和絕緣配合設計應符合現行國家標準《低壓系統內設備的絕緣配合第1部分：原理、要求和試驗》GB/T 16935、《低壓電力線路和電子設備系統的雷電過電壓絕緣配合》GB/T 21697和《交流電氣裝置的過電壓保護和絕緣配合設計規范》GB/T 50064的規定。

8.5.2建筑物防雷設計應符合現行國家標準《建筑物防雷設計規范》GB 50057的規定。

8.5.3接地設計應符合現行國家標準《交流電氣裝置的接地設計規范》GB 50065的規定。

8.6電纜選擇與敷設

8.6.1電纜選擇與敷設應符合現行國家標準《電力工程電纜設計標準》GB 50217的規定。

8.6.2電纜選擇應滿足以下要求：

　　1電池系統內部及其與儲能變流器之間的連接電纜宜采用單芯電纜；

　　2控制電纜、信號線纜應采用屏蔽線纜；

　　3電纜應選用C類及以上阻燃電纜。

8.6.3電纜敷設應滿足以下要求：

　　1電纜宜采用溝道、槽盒或穿保護管敷設，殊情況采用直埋敷設時，應采用鎧裝電纜或采取穿管保護；

　　2電力電纜和控制電纜、光纜、屏蔽雙絞線等線纜宜分開排列；

　　3液流電池下方不宜敷設電纜，電池系統的電纜進、出線宜由上端引出，宜采用電纜橋架敷設；

　　4消防配電線路的電纜敷設應符合現行國家標準《建筑設計防火規范》GB50016的規定。

8.6.4電纜溝不得作為排水通路。

8.6.5電纜構筑物中電纜引至電氣柜盤或控制屏臺的開孔部位，電纜貫穿隔墻、樓板的孔洞處均應實施阻火封堵。

8.7計算機監控系統

8.7.1儲能電站應配置計算機監控系統，控制方式宜按無人值班或少人值班設計。計算機監控系統的設計應符合現行行業標準《儲能電站監控系統技術規范》NB/T 42090的規定。

8.7.2監控系統應能實現對儲能電站監視、測量、控制，宜具備遙測、遙信、遙調、遙控等遠動功能。

8.7.3監控系統宜能夠?qū)崿F(xiàn)多個儲能系統的協調控制并根據其功能定位實現削峰填谷、系統調頻、無功調節、電能質量治理、新能源功率平滑輸出、黑啟動等控制功能。

8.7.4監控系統可由站控層、間隔層和網絡設備等構成，并采用分層、分布、開放式網絡系統實現連接。

8.7.5監控系統站控層和間隔層設備宜分別按遠景規模和實際建設規模配置。

8.7.6監控系統通信網絡宜采用以太網連接，并具備與其它系統進行數據交換的接口。

8.7.7儲能電站監控系統宜采用星型網絡，大型儲能電站宜采用雙機雙網冗余配置，中型儲能電站可采用雙機雙網冗余配置，小型儲能電站宜采用單機單網配置。

8.7.8大、中型儲能電站的電池管理系統和儲能變流器宜單獨組網，并以儲能系統為單位接入監控網絡。

8.7.9監控系統宜采用DL/T 860規約進行建模和交互；監控系統與儲能變流器通信應快速、可靠，通信規約宜采用DL/T 860、DL/T 634.5104、Modbus TCP/IP通信協議；監控系統與電池管理系統的通信協議應滿足現行行業標準《電化學儲能電站監控系統與電池管理系統通信協議》DL/T 1989的規定。

8.7.10監控系統與電網調度自動化系統的通信規約宜采用DL/T 634.5104、DL/T 860通信協議。

8.7.11監控系統宜設置時鐘同步系統，同步脈沖輸出接口及數字接口應滿足系統配置要求。

8.8站用直流系統及交流不間斷電源系統

8.8.1電站應設置站用直流系統，宜與通信電源整合為一體化電源。

8.8.2電站直流系統設計應符合現行行業標準《電力工程直流電源系統設計技術規程》DL/T 5044的規定。

8.8.3站用交流事故不停電時間應按不小于2.0h設計。

8.8.4儲能電站直流系統宜采用專用蓄電池供電。大、中型儲能電站直流系統宜采用2組蓄電池、二段單母線接線，二段直流母線之間宜設聯絡電器，蓄電池組應分別接于不同母線段。小型儲能電站站用直流系統可采用1組蓄電池，單母分段或單母線接線。

8.8.5儲能電站宜設置交流不間斷電源系統，并應滿足計算機監控系統、消防等重要負荷供電的要求。交流不間斷電源宜采用站用直流系統供電。

8.9視頻及環境監控系統

8.9.1大、中型儲能電站宜配置視頻及環境監控系統，小型儲能電站可配置視頻及環境監控系統，系統宜包括入侵報警、視頻安防和出入口控制、環境采集功能。

8.9.2儲能電站入侵報警的設計應符合現行國家標準《入侵報警系統工程設計規范》GB50394的規定。

8.9.3視頻安防監控?cái)z像監視點宜包括儲能變流器、電池、一次設備、二次設備、站內環境、周界等，其設計應符合現行國家標準《視頻安防監控系統工程設計規范》GB50395的規定。安裝在電池設備用房內的攝像頭應采用防爆型。

8.9.4出入口控制對象宜包括站區出入口、建筑物內（外）出入口、二次設備房間門等，其設計應符合現行國家標準《出入口控制系統工程設計規范》GB50396的要求。

8.9.5儲能電站宜配置溫度、濕度、水浸等環境采集設備。

8.9.6視頻及環境監控系統宜與站內計算機監控系統、火災自動報警系統通信，具備遠方監視和控制功能。

9 建筑與結構

9.1一般規定

9.1.1建（構）筑物的布置應根據總體布置要求、環境條件、站址地質條件、電池類型、電源進線方向、對外交通以及有利于站內建筑施工、設備安裝與檢修和運行管理等條件，經技術經濟比較確定。

9.1.2建筑設計宜根據規劃留有改造、擴建的條件。

9.1.3儲能電站建（構）筑物的平面布置及安全疏散設計應滿足消防安全要求。

9.2建筑

9.2.1建筑物設計應符合下列要求：

　　1滿足設備運輸、安裝、運行、檢修的要求；

　　2滿足防酸、防爆、防火、防水、防潮的要求；

　　3滿足采暖、通風、采光的要求；

　　4建筑造型整體協調、適用美觀。

9.2.2鋰離子電池廠房宜獨立布置，并宜采用敞開或半敞開式。

9.2.3電池室的室內裝修材料的燃燒性能等級應為A級。

9.2.4建筑物的圍護結構熱工性能應滿足當?shù)貧夂驐l件及節能標準，外墻及屋面應根據電池和其他設備的溫度特性、通風和采暖要求采取相應的保溫隔熱層。保溫隔熱層應采用燃燒性能為A級的保溫隔熱材料。

9.2.5電池室設計應有利于其室內通風順暢，頂棚內表面應平整，不宜形成折形或凹槽表面，避免產生空氣流通盲區，且頂棚不應設置吊頂。

9.2.6電池室應防止太陽光直射室內，當設有采光窗時應采用遮光措施。

9.2.7布置有酸性電解液且為非密閉結構電池的電池室，墻面及頂棚應涂耐酸漆，地面應采用易于清洗的耐酸材料，地面標高宜低于相鄰房間和過道的地面標高不小于20mm，并應設置坡度不小于0.5%的排水坡度，通過耐酸的排水管溝排至室外作妥善處理。布置有強堿性或其他腐蝕性電解液電池的電池室，地面、墻面、頂棚亦應采取相應的防腐措施。

9.2.8電池設備布置不應跨越建筑變形縫。

9.2.9電池室及其它電氣設備房的通風口、孔洞、門、電纜溝等與室外相通部位，應設置防止雨雪、風沙、小動物進入設施。通風窗、通風機、孔洞的一側可設細孔鋼絲網，門檻處應設置擋鼠板。

9.2.10布置有電池或重要電氣設備的建筑物屋面防水等級應采用I級。

9.3結構

9.3.1主控制室（樓）、繼電器室、配電裝置室（樓）、電池室等主要建筑設計使用年限不低于50年。大型電化學儲能電站的主要建筑抗震設防類別不應低于乙類，建筑結構安全等級為一級，其余建筑抗震設防類別不應低于丙類，建筑結構安全等級不應低于二級。

9.3.2建（構）筑物結構設計應依據巖土工程勘察報告中下列內容進行：

　　1有無影響場地穩定性的不良地質條件及其危害程度；

　　2場地范圍內的地層結構及其均勻性，以及各巖土層的物理力學性質；

　　3地下水埋藏分布、類型和水位變化幅度及規律，以及對建筑材料的腐蝕性；

　　4在抗震設防區劃分的場地類別，并對飽和砂土及粉土進行液化判別；

　　5對可供采用的地基基礎設計方案進行論證分析，確定與設計要求相對應的地基承載力及變形計算參數，以及設計與施工應注意的問題；

　　6地下水、土壤腐蝕性的評價；

　　7地基土凍脹性、濕陷性、膨脹性的評價。

9.3.3建（構）筑物結構種類可采用現澆鋼筋混凝土結構、鋼結構，也可采用裝配式結構。結構型式可為框架、框架-剪力墻、排架、門式剛架結構等。主體結構布置應簡單、整齊、受力明確，并應根據工藝布置和擴建條件確定，擴建建筑布置應與既有建筑的受力、變形協調。

9.3.4當設備采用預制艙安裝方式時，與預制艙相結合的結構構件、基礎應能夠承受上部傳遞的荷載。

9.3.5建筑樓面、屋面均布活荷載的標準值及其組合值、頻遇值和準永久值系數，應按現行國家標準《建筑結構荷載規范》GB 50009及《變電站建筑結構設計技術規程》DL/T 5457的有關規定取用。電池室樓面活荷載標準值應按實際計算。

9.3.6建（構）筑物結構設計應按承載能力極限狀態和正常使用極限狀態分別進行荷載（效應）組合，并應取各自的最不利效應組合進行設計。

9.3.7建（構）筑物的基礎設計應滿足強度、變形、抗傾覆和抗滑移驗算，采取相應的措施，且應符合國家現行標準《構筑物抗震設計規范》GB50191、《建筑地基基礎設計規范》GB50007、《建筑樁基技術規范》JGJ94、《建筑地基處理技術規范》JGJ79等的規定。

10 供暖通風與空氣調節

10.0.1電站的供暖、通風與空氣調節的設計應符合現行國家標準《工業建筑供暖通風與空氣調節設計規范》GB 50019。

10.0.2電池室內設計參數的確定應根據電池工藝運行要求、使用壽命以及節能等因素確定。

10.0.3配電裝置室夏季室內溫度不宜高于40℃，通風系統進排風設計溫差不應超過15℃。

10.0.4儲能電站的控制室、繼電器室、通信室及其他工藝設備要求的房間宜設置空調，空氣處理設備不應少于2臺?？照{(diào)房間室內溫度、濕度應滿足工藝要求，工藝無特殊要求時，夏季設計溫度為25℃~28℃，冬季設計溫度為18℃~21℃,室內相對濕度為40%~70%。

10.0.5位于嚴寒地區或寒冷地區的電站，應設置供暖設施；其他地區可根據工藝與設備需要設置供暖設施。電池室內不應采用明火取暖，應采用防爆電供暖散熱器，電供暖散熱器離電池設備的距離不小于100mm。

10.0.6電池室通風空調系統應符合下列規定：

　　1通風量應根據電池室內發熱量和換氣次數不少于每小時6次計算確定，平時通風可兼做事故通風；當電池室設置于地下時，換氣次數不少于每小時12次；

　　2通風系統吸風口應設置于電池室上部，吸風口上緣距頂棚平面的距離不應大于0.1m，當頂棚平面被突出高度大于0.1m的梁分隔時，每個分隔均應設置吸風口；水平排風管全長應順氣流方向向上坡度敷設。通風空調系統的排風口不應直接開向疏散通道、人行通道及車行道；

　　3通風系統的排風口不應直接開向疏散通道、人行通道及車行道。當儲能電站其他建筑物合建時，應設置獨立且直排室外的排風系統，排風口應距離合建建筑物的門窗洞口及通風空調系統進風口不小于5m；

　　4通風空調系統采用防爆型設備；

　　5通風空調系統應與可燃?xì)怏w報警裝置聯動，當空氣中可燃?xì)怏w達到爆炸下限的25%時，通風系統應能自動投入運行，同時關閉空調系統；

　　6當電池室發生火災報警時，應聯動關閉空調系統。當電池室自動滅火系統啟動時，應聯動關閉通風系統。

10.0.7電氣設備房間內不應布置帶壓的熱水管、蒸氣管道或空調水管。

10.0.8通風空調系統中的風管、風口、閥門及保溫材料等應采用不燃材料制作。

11 給排水

11.0.1給水和排水設計應符合現行國家標準《建筑給水排水設計標準》GB 50015的規定。

11.0.2供水水源應根據供水條件綜合比較確定，應優先選用已建供水管網供水。

11.0.3生活用水水質應符合現行國家標準《生活飲用水衛生標準》GB 5749的規定。

11.0.4站區雨水、生活排水、生產廢水宜采用分流制。

11.0.5站內生活排水、生產廢水應處理達標后排放或站內回用。

11.0.6液流電池儲液罐應布置在酸液流槽內，流槽內壁與儲液罐外壁之間的凈距不應小于1.0m。當設有酸液事故儲存池時，酸液流槽容積宜按最大一組電池組正負極兩罐酸液容量20%設計；當未設有酸液事故儲存池時，酸液流槽容積宜按最大一組電池組正負極兩罐酸液容量100%設計。酸液事故儲存池容積按最大一組電池組正負極兩罐酸液容量100%設計。

11.0.7室內排水管道不應布置在除電纜房間外的電氣設備房間，液流電池室排水管道應采用耐酸材料。

12 消防

12.1一般規定

12.1.1消防設計應貫徹“預防為主，防消結合”的方針，預防火災和減少火災危害，保障人身和財產安全。

12.1.2消防設計應根據電站的不同規模、各類電池不同特性采取相應的消防措施，從全局出發，統籌兼顧，做到安全適用、技術先進、經濟合理。

12.2總布置

12.2.1鉛酸電池（鉛炭電池）廠房、液流電池廠房火災危險性類別為丁類，耐火等級不應低于二級，鋰離子電池廠房耐火等級不應低于二級，儲能電站內除電池廠房以外的配電建筑及輔助生產建筑火災危險性類別及耐火等級應符合國家標準GB 50229《火力發電廠與變電站設計防火標準》的相關規定，屋外電池預制艙（柜）箱體外圍護結構所采用的材料應為不燃材料。

12.2.2鋰離子電池廠房不應設置于地下或半地下。鋰離子電池廠房層數、高度、每個防火分區的最大允許建筑面積應符合表12.2.2的規定，儲能電站內其它建筑的層數、面積應符合國家標準GB 50016《建筑設計防火規范》、GB 50229《火力發電廠與變電站設計防火標準》的相關規定。

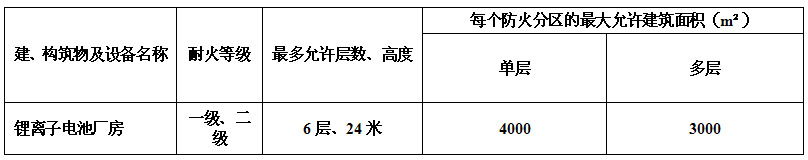

表12.2.2鋰離子電池廠房層數、高度、每個防火分區的最大允許建筑面積



12.2.3儲能電站內建、構筑物及設備的防火間距不應小于表12.2.3的規定。

表12.2.3儲能電站內建、構筑物及設備的防火間距

　　注：1建(構)筑物防火間距應按相鄰建(構)筑物外墻的最近水平距離計算，如外墻有凸出的可燃或難燃構件時，則應從其凸出部分外緣算起；變壓器與建筑物的防火間距應為變壓器外壁與建筑外墻的最近水平距離。

　　2本表中“-”表示不限制，該間距可根據工藝布置要求確定。

12.2.4鋰離子電池預制艙預制艙（柜）設備站外道路（路邊）不應小于3m，確有困難時，電池預制艙（柜）設備與站外道路之間應設置耐火極限不低于1.00h的防火隔墻，且電池預制艙（柜）設備距離站外道路（路邊）不應小于1m，防火隔墻應超過設備外輪廓投影范圍外側各1m。

12.2.5鋰離子電池設備布置宜分區布置，單層電池廠房單個電池室額定能量不宜超過30MWh，多層電池廠房單個電池室額定能量不宜超過15MWh。屋外電池預制艙（柜）布置分區內儲能系統額定能量不宜超過50MWh，相鄰分區的間距不應小于10m。當間距不能滿足時，應設置耐火極限不應低于4.00h的防火墻，防火墻應超出設備外輪廓1m。

12.2.6建（構）筑物之間、建（構）筑物與設備之間防火間距應滿足表12.2.3的要求，否則應設置防火墻，且防火墻的設置應符合現行國家標準GB 50016《建筑設計防火規范》、GB 50229《火力發電廠與變電站設計防火標準》的規定。

12.2.7儲能電站站區應至少設置一個供消防車輛進出的出入口。

12.2.8儲能電站應設置消防車道，盡頭式消防車道應設置回車道或回車場。消防車道的設置應符合現行國家標準《建筑設計防火規范》GB 50016的規定。儲能電站內的高層廠房或占地面積大于3000m²的鋰離子電池廠房，應設置環形消防車道，確有困難時，應沿廠房的兩個長邊設置消防車道。

12.3平面布置及安全疏散

12.3.1鋰離子電池廠房內的防火墻的耐火極限不應低于4.00h。

12.3.2辦公室、休息室等不應布置在鋰離子電池廠房內，確需貼鄰布置時，應采用耐火極限不低于3.00h的防爆墻和2.00h的不燃性樓板與鋰離子電池廠房分隔，且應設置獨立的安全出口。

12.3.3電池室應靠外墻布置。

12.3.4鋰離子電池廠房當每層建筑面積不大于150m²時，可設置1個安全出口；其他電池廠房當每層建筑面積不大于400m²時，且同一時間的作業人數不超過30人時，可設置1個安全出口；其他建筑的安全出口設置應符合現行國家標準GB 50016《建筑設計防火規范》的有關規定。

12.3.5鋰離子電池廠房內任一點至最近安全出口的直線距離不應大于表13.3.5的規定。

表12.3.5鋰離子電池廠房內任一點至最近安全出口的直線距離

12.3.6電池室的安全出口不應少于2個。

12.3.7電池室四周隔墻應符合下列要求：

　　1鋰離子電池室四周隔墻應為耐火極限不低于4.00h的防火墻，頂部、底部樓板的耐火極限不應低于2.00h；其他電池室四周隔墻應為耐火極限不低于3.00h的防火墻，頂部、底部樓板耐火極限不應低于1.50h；

　　2電池室隔墻上開向疏散走道或室外的疏散門，應設置門斗，門斗的隔墻耐火極限應符合本條文第1款的規定，開在門斗處的門應采用甲級防火門并應錯位設置；

　　3電池室隔墻上除開向疏散走道和室外的疏散門外，不應開設其它門窗洞口；

　　4隔墻及上有管線穿過時，管線四周空隙應采用不燃材料封堵密實。

12.4消防給水及滅火設施

12.4.1儲能電站應設置消防給水系統，同一時間內的火災次數應按一次設計。

12.4.2除鋰離子電池廠房以外的建筑消防給水及滅火設施設計應符合現行國家標準《建筑設計防火規范》GB 50016和《消防給水及消火栓系統技術規范》GB 50974的有關規定。

12.4.3鋰離子電池廠房室外消火栓設計流量不應小于表12.4.3的規定。

表12.4.3鋰離子電池廠房室外消火栓設計流量

12.4.4室外電池預制艙（柜）室外消火栓設計流量不應小于表12.4.4的規定。

表12.4.4室外電池預制艙（柜）室外消火栓設計流量（L/s）

12.4.5鋰離子電池廠房室內消火栓設計流量不應小于表12.4.5的規定。

表12.4.5鋰離子電池廠房室內消火栓設計流量（L/s）

12.4.6鋰離子電池廠房及室外預制艙（柜）消火栓系統適用火災延續時間不應小于3.0h；鉛酸（鉛炭）電池室及液流電池室外預制艙（柜）消火栓系統適用火災延續時間不應小于2.0h。

12.4.7各類型電池建筑均應設置室內消火栓并配置噴霧水槍，下列建筑可不設置室內消火栓：

　　1主控樓；

　　2警傳室；

　　3給排水泵房及處理間；

　　4空冷器室。

12.4.8鋰離子電池室應設置自動滅火系統，自動滅火系統噴射強度、噴頭布置間距、安裝高度、工作壓力等設計參數宜經實體火災模擬實驗確定。

12.4.9安裝在室內的油浸式變壓器與安裝在室外單臺容量為125MV.A及以上的油浸變壓器應設置水噴霧滅火系統或其他自動滅火系統。獨立布置在室外的備用油浸變壓器可不設置自動滅火系統。

12.4.10儲能電站消防給水量應按火災時最大一次室內和室外消防用水量之和計算。消防水池有效容積應滿足最大一次用水量火災時由消防水池供水部分的水量。

12.4.11儲能電站建筑滅火器配置應符合現行國家標準《建筑滅火器配置設計規范》GB 50140的有關規定，各配置場所火災類別及危險等級應符合表12.4.11的規定。

表12.4.11滅火器配置場所的火災種類和危險等級

12.5防煙與排煙

12.5.1儲能電站下列場所應設置防煙設施：

　　1封閉樓梯間、防煙樓梯間及其前室；

　　2消防電梯間前室或合用前室。

12.5.2儲能電站下列場所應設置排煙設施，其他場所可不設置排煙設施：

　　1在高度大于32m的廠房內且長度大于20m的疏散走道，及其他廠房內長度大于40m的疏散走道；

　　2建筑面積大于50㎡且無外窗的控制室。

12.5.3防煙與排煙設施應符合現行國家標準《建筑防煙排煙系統技術標準》GB 51251。

12.6火災自動報警系統

12.6.1火災探測及消防報警的設計應符合現行國家標準《火災自動報警系統設計規范》GB 50116的規定。

12.6.2下列場所和設備應設置火災自動報警系統：

　　1主控制室、配電裝置室、繼電器及通信室、電池室、PCS室、可燃介質電容器室；

　　2采用固定滅火系統的油浸變壓器、油浸電抗器；

　　3戶內無人值班電站的電纜夾層及電纜豎井；

　　4敷設具有可燃絕緣層和外護層電纜的電纜夾層及電纜豎井。

　　5采用建筑物安裝方式或預制艙（柜）安裝方式的場所和設備應符合本標準第12.4.2條規定。

12.6.3電站內主要建、構筑物和設備火災報警系統應符合表12.6.3的規定。

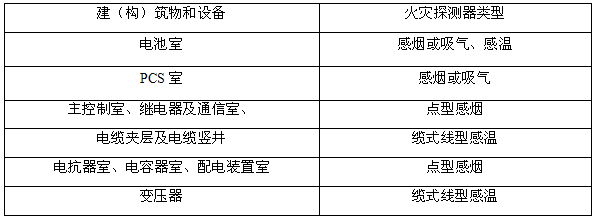

表12.6.3電站內主要建、構筑物和設備火災報警系統

　　注：1電抗器室如選用含油設備時，宜采用纜式線型感溫探測器。

　　2火災探測器應采用防爆型。

12.6.4電池室應配置可燃?xì)怏w報警設備，可燃?xì)怏w探測器應根據正常及事故工況下產生的氣體類型選擇，應采用防爆型設備。可燃?xì)怏w探測器的設置應符合現行國家標準《火災自動報警系統設計規范》GB50116的規定。

12.6.5儲能電站宜具備火災早期預警功能，可通過計算機監控系統、電池管理系統、可燃?xì)怏w探測設備、火災報警系統等設備，實現電站的火災監控預警。

12.6.6有人值班的儲能電站的火災報警控制器設置于主控制室,主控制室的設置應符合現行國家標準《建筑設計防火規范》GB50016的規定；無人值班電化學儲能電站的火災報警控制器宜設置于警傳室，并將火警信號傳至集控中心。

12.7消防供電及應急照明

12.7.1儲能電站消防供電應符合下列要求：

　　1消防供電應按一級負荷供電；

　　2消防應急照明、疏散指示標志應采用蓄電池作為備用電源，疏散通道應急照明、疏散指示標志的連續供電時間不應少于30min，繼續工作應急照明連續供電時間不應少于3h；

　　3火災自動報警系統應設置交流電源和蓄電池備用電源，交流電源應采用單獨供電回路的交流不停電電源，優先采用站用交流不停電電源，交流不停電電源的功率輸出應大于火災自動報警系統和消防聯動控制器全部負荷功率的120%。

12.7.2儲能電站應急照明和疏散標志應符合下列要求：

　　1儲能電站控制室、配電室和建筑疏散通道和樓梯間應設置應急照明；

　　2人員疏散通道應急照明的地面最低水平照度不應低于1.0lx，對于樓梯間不應低于5.0 lx，消防控制室、消防水泵房、柴油發電機室、配電室以及發生火災時仍需繼續工作的應急照明應保證正常照明的照度；

　　3應急照明燈應設置在出入口的頂部、墻面的上部或頂棚上。

12.7.3儲能電站應急照明的設計應符合現行國家標準《建筑設計防火規范》GB50016和《建筑照明設計規范》GB50034的規定。

12.7.4建筑內設置的安全出口標志燈和火災應急照明燈具應符合現行國家標準《消防安全標志》GB 13495和《消防應急照明和疏散指示系統》GB17945的規定。

13 環境保護和水土保持

13.1一般規定

13.1.1站址選擇應符合環境保護、水土保持和生態環境保護的有關法律法規的要求。

13.1.2儲能電站的設計應對廢水、噪聲等污染因子采取防治措施，減少其對周圍環境的影響。

13.1.3儲能電站噪聲對周圍環境的影響應符合現行國家標準《工業企業廠界環境噪聲排放標準》GB 12348和《聲環境質量標準》GB 3096的規定

13.1.4儲能電站的電磁防護設計應符合現行國家標準《電磁環境控制限值》GB 8702的規定。

13.1.5廢電池污染防治應遵循閉環與綠色回收、資源利用優先、合理安全處置的綜合防治原則。

13.2環境保護

13.2.1儲能電站的廢水、污水應分類收集、輸送和處理；對外排放的水質應符合現行國家標準《污水綜合排放標準》GB 8978的規定。向水體排水應符合受納水體的水域功能及納污能力條件的要求，防止排水污染受納水體。

13.2.2儲能電站的生活污水應處理達標后復用或排放。位于城市的電站，生活污水可排入城市污水系統，其水質應符合現行國家標準《污水排入城鎮下水道水質標準》GB 31962的有關規定。

13.2.3暫存于儲能電站內的廢電池，應分類獨立貯存，禁止露天堆放。破損的廢電池應單獨貯存。廢鋰離子電池貯存前應進行安全性檢測，避光貯存，應控制貯存場所的環境溫度，避免因高溫自燃等引起的環境污染風險。

13.3水土保持

13.3.1儲能電站的選址、設計和建設應符合水土保持規定，對可能產生水土流失的，應采取防治措施。

13.3.2儲能電站的水土保持應結合工程設計采取臨時棄土的防護、擋土墻、護坡設計及風沙區的防沙固沙等工程措施。

13.3.3儲能電站內生活區可綠化部位宜進行綠化。

14 勞動安全和職業衛生

14.0.1儲能電站的設計應執行國家規定的有關勞動安全和職業衛生的法律、法規、標準及規定，并應貫徹執行“安全第一，預防為主”的方針。

14.0.2勞動安全和職業衛生的設計應符合國家現行相關標準的規定。

14.0.3有爆炸危險的設備及設備室應有防爆保護措施。防爆設計應符合現行國家標準《爆炸危險環境電力裝置設計規范》GB 50058等的規定。

14.0.4儲能電站應采取隔離防護措施防止電灼傷、雷擊、誤操作等。電池及其他電氣設備的布置應滿足帶電設備的安全防護距離要求。

14.0.5防機械傷害和防墜落傷害的設計，應符合現行國家標準《生產設備安全衛生設計總則》GB 5083、《機械安全防護裝置固定式和活動式防護裝置設計與制造一般要求》GB/T 8196等的規定。

14.0.6液流電池室應采取措施防止酸性電解液對人身可能造成的傷害。電池室內可設置沖洗池、洗眼器等設施。

14.0.7在建筑物內部配置防毒及防化學傷害的滅火器時，應有安全防護設施。

14.0.8抗震設防烈度大于或等于7度的地區，電池設備及其支承構件應設置抗震加固設施。

 本標準用詞說明

1為便于在執行本標準（規范、規程）條文時區別對待，對要求嚴格程度不同的用詞說明如下：

　　1）表示很嚴格，非這樣做不可的用詞：

　　正面詞采用“必須”；

　　反面詞采用“嚴禁”。

　　2）表示嚴格，在正常情況下均應這樣做的用詞：

　　正面詞采用“應”；

　　反面詞采用“不應”或“不得”。

　　3）表示允許稍有選擇，在條件許可時首先應這樣做的用詞：

　　正面詞采用“宜”；

　　反面詞采用“不宜”。

　　4）表示有選擇，在一定條件下可這樣做的用詞：

　　采用“可”。

2條文中指明應按其他有關標準執行的寫法為：“應符合……的規定”或“應按……執行”。

引用標準名錄

《聲環境質量標準》GB 3096

《外殼防護等級（IP代碼）》GB 4208

《生產設備安全衛生設計總則》GB 5083

《生活飲用水衛生標準》GB 5749

《機械安全防護裝置固定式和活動式防護裝置設計與制造一般要求》GB/T 8196

《電磁環境控制限值》GB 8702

《污水綜合排放標準》GB 8978

《工業企業廠界環境噪聲排放標準》GB 12348

《繼電保護和安全自動裝置技術規程》GB 14285

《低壓電氣裝置第1部分：基本原則、一般特性評估和定義》GB/T 16895.1

《低壓系統內設備的絕緣配合第1部分：原理、要求和試驗》GB/T 16935.1

《高壓/低壓預裝式變電站》GB 17467

《國家電氣設備安全技術規范》GB 19517

《電能質量監測設備通用要求》GB/T 19862

《低壓電力線路和電子設備系統的雷電過電壓絕緣配合》GB/T 21697

《電力系統安全穩定控制技術導則》GB 26399

《全釩液流電池通用技術條件》GB/T 32509

《電化學儲能系統儲能變流器技術規范》GB/T 34120

《電化學儲能電站用鋰離子電池管理系統技術規范》GB/T 34131

《電化學儲能系統接入電網技術規定》GB/T 36547

《電力系統電化學儲能系統通用技術條件》GB/T 36558

《電力儲能用鋰離子電池》GB/T 36276

《電力儲能用鉛炭電池》GB/T 36280

《電力系統安全穩定導則》GB 38755

《建筑地基基礎設計規范》GB 50007

《建筑結構荷載規范》GB 50009

《建筑給水排水設計標準》GB50015

《建筑設計防火規范》GB 50016

《工業建筑供暖通風與空氣調節設計規范》GB 50019

《建筑照明設計標準》GB 50034

《20kV及以下變電所設計規范》GB 50053

《低壓配電設計規范》GB 50054

《建筑物防雷設計規范》GB 50057

《爆炸危險環境電力裝置設計規范》GB 50058

《3~110kV高壓配電裝置設計規范》GB 50060

《交流電氣裝置的接地設計規范》GB 50065

《火災自動報警系統設計規范》GB 50116

《建筑滅火器配置設計規范》GB 50140

《電力工程電纜設計標準》GB 50217

《火力發電廠與變電站設計防火標準》GB 50229

《入侵報警系統工程設計規范》GB 50394

《視頻安防監控系統工程設計規范》GB 50395

《出入口控制系統工程設計規范》GB 50396

《室外作業場地照明設計標準》GB 50582

《污水排入城鎮下水道水質標準》GB 31962

《電力通信運行管理規程》DL/T 544

《交流電氣裝置的過電壓保護和絕緣配合》DL/T 620

《遠動設備及系統第5-101部分:傳輸規約基本遠動任務配套標準》DL/T 634.5101

《遠動設備及系統第5-104部分：傳輸規約采用標準傳輸協議集的IEC60870-5-101網絡訪問》DL/T 634.5104

《電力自動化通信網絡和系統》DL/T 860（所有部分）

《電化學儲能電站監控系統與電池管理系統通信協議》DL/T 1989

《電力系統調度自動化設計規程》DL/T 5003

《電力建設安全工作規程第3部分：變電站》DL 5009.3

《電力工程直流電源系統設計技術規程》DL/T 5044

《電能量計量系統設計技術規程》DL/T 5202

《導體和電器選擇設計規程》DL/T 5222

《高壓配電裝置設計規范》DL/T 5352

《火力發電廠和變電站照明設計技術規定》DL/T 5390

《變電站建筑結構設計技術規程》DL/T 5457

《電化學儲能電站用鋰離子電池技術規范》NB/T 42091

《全釩液流電池管理系統技術條件》NB/T 42134

來源：住房與城鄉建設部

https://www.mohurd.gov.cn/gongkai/fdzdgknr/zfhcxjsbwj/202206/20220621_766814.html

備注：字體格式為編者注

[當寧消防網-消防產品之家。當寧消防網為您提供各消防器材的消防產品手冊、說明書、檢測報告、圖片視頻等資料，還有各種消防設備的評測、資訊、報價等]
