廣東省住房和城鄉建設廳關于征求《數據中心高壓細水霧滅火系統技術規范》（征求意見稿）意見的函

各地級以上市住房城鄉建設主管部門，各相關單位：

　　經省市場監管局立項，由廣州市設計院集團有限公司、上海同泰火安科技有限公司、廣東省消防協會等單位編制的《數據中心高壓細水霧滅火系統技術規范》已形成征求意見稿，現征求你們意見。請從廣東省住房和城鄉建設廳門戶網站（https://zfcxjst.gd.gov.cn/）下載本標準的征求意見稿，組織研究和提出修改意見，于2025年10月10日前將書面意見反饋我廳科技信息處。

　　附件：1.數據中心高壓細水霧滅火系統技術規范（征求意見稿）

　　2.《數據中心高壓細水霧滅火系統技術規范》（征求意見稿）意見表

廣東省住房和城鄉建設廳

2025年9月12日

（備注：原函文件名稱為技術規范，附件文檔為技術標準）

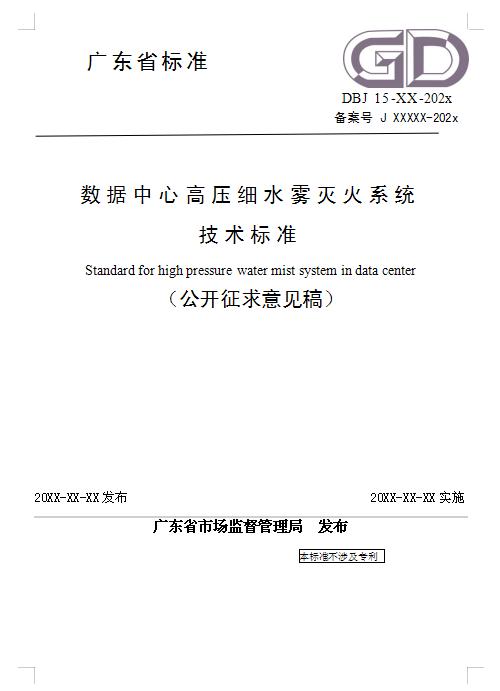

數據中心高壓細水霧滅火系統技術標準

前言

根據《廣東省市場監督管理局關于批準下達<2023年第二批廣東省工程建設標準制修訂計劃>的通知》（粵市監標準〔2023〕591號）的要求，本標準由廣州市設計院集團有限公司會同有關單位共同編制完成。

本標準在編制過程中，編制組認真總結近年數據中心滅火技術、高壓細水霧滅火系統技術的發展及應用經驗，并進行了相關火災試驗，參考了國內外相關標準，在廣泛征求意見的基礎上，最后經審查定稿。

本標準主要技術內容包括：總則、術語和符號、系統設備組件和管道、設計、系統控制、半固定式高壓細水霧滅火系統、系統施工調試及驗收、系統維護管理等。本標準不涉及專利。

本標準由廣東省住房和城鄉建設廳負責管理，由廣州市設計院集團有限公司負責解釋。本標準在實施的過程中，請各單位注意總結經驗，隨時將有關意見和建議反饋給廣州市設計院集團有限公司（地址：廣州市天河區體育東路體育東橫街3-5號，郵政編碼：510620）。

本標準主編單位：廣州市設計院集團有限公司

　　上海同泰火安科技有限公司

　　廣東省消防協會

本標準參編單位：廣州迪安工程技術咨詢有限公司

　　金品冠科技集團有限公司

　　廣東噴保消防科技有限公司

　　廣東運龍消防科技有限公司

　　廣東雙興新材料集團有限公司

　　廣東省電信規劃設計院有限公司

　　深圳市建筑設計研究總院有限公司

　　廣州市城市規劃勘測設計研究院

　　珠海建筑設計院

　　華南理工大學建筑設計研究院有限公司

　　廣東省建筑設計研究院有限公司

　　廣州市華陽國際工程設計有限公司

本標準主要起草人員：豐漢軍 鄒軍 郭進軍 鄒麗 沈劍熒 陳濤 汪仕斌 沈奕輝 韋翰翔 賴海靈 李釗才 葛偉 叢北華 袁小倩 楊浩 朱理銘 劉進 曾智平 趙春 陳欣燕 黎潔 彭康 鄭文星 羅秋菊 陳杳朋

本標準主要審查人員：

1 總則

1.0.1 為合理設計數據中心高壓細水霧滅火系統，保證其施工質量，規范其驗收及維護管理，減少火災危害,保護人身和財產安全，制定本標準。

1.0.2 本標準適用于廣東省新建、改建和擴建的數據中心高壓細水霧滅火系統的設計、施工、驗收及維護管理。

1.0.3 數據中心高壓細水霧滅火系統的設計應依據設定的消防目標，結合保護對象的功能、幾何特性和火災特性，合理選擇系統類型，積極采用新技術、新設備、新材料，做到安全可靠、經濟合理、技術先進。

1.0.4 高壓細水霧滅火系統的設計、施工、驗收及維護除應符合本標準的規定外，尚應符合國家及廣東省現行有關標準的規定。

2 術語和符號

2.1 術語

2.1.1 系統工作壓力 system working pressure

　　在沒有峰值壓力波動狀態下作用于系統組件上的最大壓力。

2.1.2 高壓細水霧 high pressure water mist

　　在細水霧噴頭大于等于3.5 MPa設計工作壓力下，經噴頭噴出并在噴頭軸線向下1.0 m處的平面上形成的霧滴直徑Dv0.99小于100µm的水霧滴。

2.1.3 高壓細水霧滅火系統 high pressure water mist system

　　設計工作壓力大于等于3.5 MPa的細水霧滅火系統。

2.1.4 半固定式高壓細水霧滅火系統 Semi-stationary high pressure water mist fire extinguishing device

　　管網及噴頭固定，采用可移動的小型高壓細水霧泵組進行加壓供水的高壓細水霧滅火系統。

2.1.5 開式全淹沒應用系統 total compartment application water mist system

　　采用開式細水霧噴頭，向整個防護區內均勻地噴放細水霧，保護其內部所有保護對象的細水霧滅火系統。

2.1.6 開式分區應用系統 zoned application water mist system

　　采用開式細水霧噴頭，保護防護區內特定區域的細水霧滅火系統。

2.1.7 開式局部應用系統 local application water mist system

　　采用開式細水霧噴頭，直接向防護對象噴放細水霧，用于保護空間內某具體保護對象的細水霧滅火系統。

2.1.8 閉式濕式系統 wet water mist system

　　采用閉式細水霧噴頭，準工作狀態時，配水管道內充滿用于啟動系統的有壓水的閉式系統。

2.1.9 閉式預作用系統 preaction water mist system

　　采用閉式細水霧噴頭，準工作狀態時，配水管道內不充水，由火災自動報警系統自動啟動開啟分區控制閥后，轉換為濕式系統的閉式系統。

2.1.10 高壓細水霧槍栓 water mist hydrant

　　由高壓細水霧槍、卷盤、快速接頭等組成，利用耐壓軟管和高壓細水霧供水管網相連，能在發生火災時人工操作向保護對象噴放高壓細水霧的手持滅火裝置。

2.1.11 末端試水裝置 water test equipment

　　安裝在系統管網或分區管網末端，檢驗系統啟動、報警及聯動等功能的裝置。由表前閥門、壓力表、減壓裝置及試水接頭等組成。

2.1.12 橇裝式滅火設備 Skid-mounted fire extinguishing equipment

　　滅火設備框架和滅火設備整體組合的一種形式，是指已經將高壓細水霧滅火系統的組件安裝成一個整體式集合，與系統或其他設備連接時只需用管線連通即可的成套設備。

2.1.13 數據中心 data center

　　為集中放置的電子信息設備提供運行環境的建筑場所,可以是一棟或幾棟建筑物,也可以是一棟建筑物的一部分，包括主機房、輔助區、支持區和行政管理區等。

2.1.14 主機房 computer room

　　主要用于數據處理設備安裝和運行的建筑空間，包括服務器機房、網絡機房、存儲機房等功能區域。

2.1.15 不間斷電源系統 (UPS) uninterruptible power system

　　由變流器、開關和儲能裝置組合構成的系統，在輸入電源正常和故障時，輸出交流或直流電源，在一定時間內，維持對負載供電的連續性。

2.1.16 分布式電源系統 (DPS) distributed power system

　　配置有蓄電池，適合安裝在標準網絡機柜給網絡設備不間斷供電的電源系統。

2.1.17 緩沖水箱 buffer water tank

　　高壓細水霧滅火系統中，設置在高壓細水霧滅火系統中的中繼水箱，用于儲存經處理水質達標的消防用水，設置時宜集成在高壓細水霧泵組內。

2.2 符號

　　d——管道內徑

　　ƒ——摩阻系數

　　K——流量系數

　　L——設計管長

　　n——累計計算的噴頭數

　　p——單位長度管道的水力損失

　　Pf——管道水力損失

　　Pt——系統的供水壓力

　　Pe——水力最不利點噴頭與貯水箱最低水位的靜壓差

　　P——噴頭的設計工作壓力

　　qi——每個計算噴頭的實際流量

　　Q——系統的設計流量

　　Re——雷諾數

　　ρ——流體密度

　　μ——絕對粘度

　　Δ——管道相對粗糙度

　　ε——管道粗糙度

　　MPa——壓力單位

3 系統設備、組件和管道

3.1 一般規定

3.1.1 高壓細水霧滅火系統一般由供水裝置、分區控制閥、減壓裝置、信號反饋裝置、控制盤（柜）、高壓細水霧噴頭、管路及附件等部件組成。

3.1.2 高壓細水霧滅火系統所有組件，應在環境溫度4℃到50℃內可靠工作。

3.1.3 高壓細水霧滅火系統組件、管道和管件的公稱壓力不應小于系統工作壓力。

3.1.4 橇裝式滅火設備應由框架、泵組式高壓細水霧滅火系統除管網及其附件以外的其他部件組成。

3.1.5 高壓細水霧滅火系統應設信號反饋裝置，并應符合下列規定：

　　1 動作壓力不應大于系統最小壓力的50%，當裝設在減壓裝置后時，動作壓力不應大于減壓裝置后壓力的50%；

　　2 在正常大氣條件下，信號反饋裝置觸點接觸電阻不應大于0.1Ω，接線端子與外殼之間的絕緣電阻應大于20MΩ。

3.2 泵組式高壓細水霧供水裝置及過濾裝置

3.2.1 泵組式高壓細水霧滅火系統的供水裝置應由高壓泵、穩壓泵、電機、水泵控制柜、貯水箱、緩沖水箱、自動補水裝置、安全閥或泄壓調壓閥、過濾裝置等組成。各部件應符合下列規定：

　　1 貯水箱、緩沖水箱應采用封閉結構，并應采用奧氏體不銹鋼或其他能保證水質耐腐蝕的材料；

　　2 貯水箱、緩沖水箱應設溢流管、放空管、通氣管，具有防塵、防曬的技術措施，并設置水位顯示裝置、低水位報警裝置、自動補水裝置；

　　3 緩沖水箱有效容積不應小于系統的設計流量噴放1min用水量；

　　4 自動補水裝置中與水相接觸的部件應采用奧氏體不銹鋼、銅合金或其他耐腐蝕材料；

　　5 安全閥或泄壓調壓閥應采用奧氏體不銹鋼、銅合金或其他強度、耐腐蝕性能不低于上述材料制造。安全閥的開啟壓力與設定壓力偏差為±3%，設定開啟壓力應為1.10倍的系統最大工作壓力。泄壓調壓閥的開啟壓力與設定壓力偏差為±5%，泄流量應符合設計要求。

3.2.2 過濾裝置應由過濾器、加壓裝置及附件等組成。過濾裝置應符合下列規定：

　　1 應設備用過濾器，其流量不小于最大一臺過濾器流量。過濾器材質應為奧氏體不銹鋼、銅合金或其他耐腐蝕性能不低于奧氏體不銹鋼、銅合金的材料；

　　2 過濾器的網孔直徑不應大于噴頭最小噴孔直徑的80%；

　　3 過濾器的水頭損失應能滿足系統管網水力計算的要求；

　　4 過濾器流量不應小于系統設計流量；

　　5 應在過濾器后設置加壓水泵，以滿足過濾要求。加壓水泵應設置備用泵，備用泵流量、壓力應與加壓水泵一致。

3.3 分區控制閥及減壓裝置

3.3.1 開式分區控制閥及閉式預作用分區控制閥應符合下列規定：

　　1 應具有接收控制信號實現啟動、反饋閥門啟閉和故障信號的功能；

　　2 應具有自動、手動和機械應急操作功能，并應采用手動操作方式關閉閥門；

　　3 應在明顯位置設置對應于防護區或保護對象的永久性標識，并應標明生產單位或商標、型號規格、工作壓力、介質流動方向等；

　　4 分區控制閥內部機械零件應采用奧氏體不銹鋼、銅合金或其他強度、耐腐蝕性能不低于上述材料制造。

3.3.2 閉式系統分區控制閥應具有帶開關鎖定或開關指示的功能，且應符合本標準第3.3.1條規定。

3.3.3 減壓裝置應符合下列規定：

　　1 應采用奧氏體不銹鋼、銅合金或其他強度、耐腐蝕性能不低于上述材料制造；

　　2 應具有鎖止功能和相應的操作、警示標識；

　　3 應在明顯部位標出：生產單位或商標、型號規格、介質流動方向等；

　　4 其他應滿足《細水霧滅火系統及部件通用技術條件》GB50898中相關規定。

3.4 高壓細水霧噴頭

3.4.1 開式噴頭宜由噴頭本體及微型噴嘴組成，并應設置過濾網，過濾網孔徑不應大于最小噴孔直徑的80%。

3.4.2 閉式噴頭應由噴頭本體、微型噴嘴及玻璃泡組成，并應設置過濾網，過濾網孔徑不應大于最小噴孔直徑的80%，且噴頭響應時間不應大于30(m·s)0.5，其公稱動作溫度宜高于環境最高溫度30℃,且同一防護區內應采用相同熱敏性能的噴頭。

3.4.3 噴頭設計工作壓力不應小于10MPa。

3.4.4 應在明顯部位標出：生產單位或商標、型號規格、生產日期等。

3.5 管道及附件

3.5.1 系統管道應采用銅管、冷拔法制造的奧氏體不銹鋼管，或其他耐腐蝕和耐壓性能相當?shù)慕饘俟艿?。不銹鋼管道的材質和性能應符合現行國家標準《流體輸送用不銹鋼無縫鋼管》GB/T 14976和《流體輸送用不銹鋼焊接鋼管》GB/T 12771的有關規定，且應采用符合現行國家標準《不銹鋼和耐熱鋼牌號及化學成分》GB/T 20878中規定牌號為022Cr17Ni12Mo2的奧氏體不銹鋼無縫鋼管，或其他耐腐蝕和耐壓性能不低于牌號為022Cr17Ni12Mo2的金屬管道。

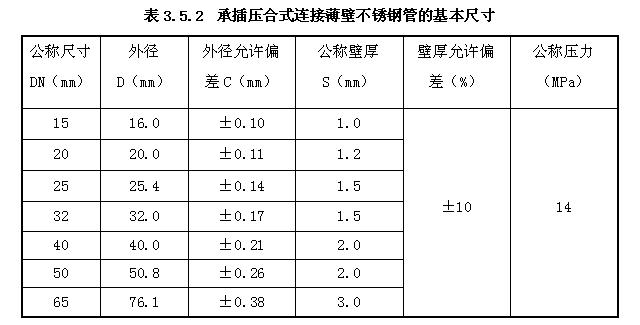

3.5.2 系統管道連接件的材質應與連接部位管道的材質相同。系統管道宜采用承插壓合式連接、專用接頭或法蘭連接，也可采用氬弧焊焊接。系統管道采用奧氏體不銹鋼承插壓合式連接的基本尺寸應滿足表3.5.2的規定。

4 設計

4.1 一般規定

4.1.1 數據中心內的數據機房、電池室、UPS室、柴油發電機房、配電室、控制室、變壓器室、電容器室、檔案室、配套或附屬庫房等位置宜采用高壓細水霧滅火系統。

4.1.2 數據中心高壓細水霧滅火系統的設計應考慮下列因素：

　　1 防護對象的火災風險及火災特性；

　　2 防火性能目標；

　　3 防護空間的幾何尺寸；

　　4 環境風速或通風狀況；

　　5 最高或最低環境溫度；

　　6 火災探測系統類型；

　　7 高壓細水霧滅火系統的類型及啟動方式；

　　8 噴頭的性能及管道、噴頭的布置方式。

4.1.3 數據中心高壓細水霧滅火系統的設計應包含下列基本內容：

　　1 系統類型、噴霧強度及持續噴放時間；

　　2 閉式系統的作用面積；

　　3 噴頭的流量系數，噴頭的設計工作壓力、最小工作壓力；

　　4 噴頭最大間距、最大安裝高度及噴頭距墻的最大距離；

　　5 噴頭的性能及管道、噴頭的布置方式。

4.1.4 數據中心高壓細水霧滅火系統的主要組件應設置在不易受到碰撞損傷的位置，或采取防機械損傷的措施。

4.1.5 數據中心高壓細水霧滅火系統的防護區疏散門應向疏散方向開啟。

4.1.6 不滿足兩路連續供水的泵組式高壓細水霧滅火系統宜單獨設置貯水箱。

4.1.7 泵組式閉式系統設有2個及以上分區控制閥時，分區控制閥前應設置環狀供水管道。環狀供水管道的管徑應滿足系統設計流量的要求。環狀供水管道上設置的檢修閥應具有信號反饋功能。

4.1.8 高壓消防水泵應采用柱塞泵，并應設置備用泵，備用泵的工作性能應與工作泵相同。

4.1.9 開式系統、閉式預作用系統每個分區控制閥處應設調試放空閥，閉式濕式系統及預作用每個分區控制閥后的管網末端應設末端試水裝置。

4.1.10 系統各部件應整體布局合理，便于操作、檢查和維修。

4.2 設計選型

4.2.1 系統選型應符合下列規定：

　　1 數據機房、電池室、UPS室、配電室、控制室、變壓器室、電容器室、檔案室、密集柜存儲的庫房等宜選用開式全淹沒或開式分區應用系統；

　　2 柴油發電機房宜選用開式局部應用系統；

　　3 采用非密集柜存儲的庫房等宜選擇閉式系統，對于平時嚴禁誤噴的庫房應選擇閉式預作用系統；

　　4 配套電纜隧道、電纜夾層等宜選用開式全淹沒或開式分區應用系統；配套油浸變壓器、散熱器、燃油鍋爐、電纜橋架宜選用開式局部應用系統；走道宜選擇閉式系統。

4.2.2 對于設置高壓細水霧泵組的場所，宜在危險區域增設高壓細水霧槍栓。若泵組式高壓細水霧系統中配置了高壓細水霧槍栓，系統設計流量應增加兩只高壓細水霧槍的流量。工作壓力不小于10MPa，保護半徑不小于40m，并應確保任何一處著火時，至少有兩支高壓細水霧噴射裝置的霧滴可同時覆蓋火源。

4.3 設計參數

4.3.1 開式高壓細水霧系統設計持續噴霧時間不應少于30min。

4.3.2 開式高壓細水霧系統的響應時間不應大于30s。

4.3.3 開式全淹沒應用系統所保護的單個防護區最大面積不宜大于1000m2，體積不宜大于3000m3；當超過該面積及體積時，應以相關的火災實驗為依據或采用開式分區應用系統。

4.3.4 開式分區系統的作用面積應為需同時啟動相鄰分區控制閥對應的保護面積之和，每個分區控制閥的保護面積不宜小于140m2。

4.3.5 當在相鄰部位交錯重疊布置噴頭時，系統的作用面積可按以下方式確認：

　　1 僅計算一個分區與噴頭交錯部分的保護面積之和；

　　2 噴頭重疊部位的寬度不應小于3m；

　　3 噴頭布置不應少于2排，噴頭間距不應大于2.5m，排間距宜為1.25m~l.50m。

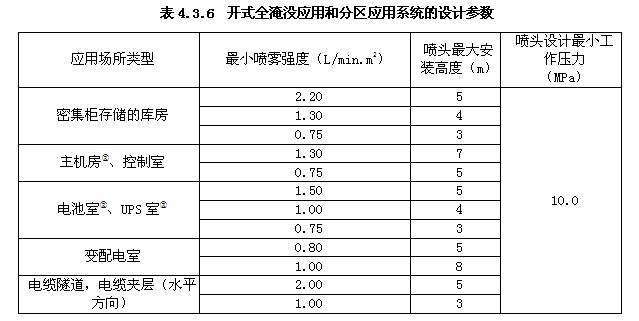

4.3.6 開式全淹沒應用和分區應用系統設計參數可根據表4.3.6確定。

　　注：1系統最小噴霧強度可按安裝高度插值法選??；

　　2對于磷酸鐵鋰電池室或采用磷酸鐵鋰電池的DPS主機房、UPS室，當單塊電池容量大于等于5kWh且不大于10kWh時，采用高壓細水霧局部噴頭加強保護，單只噴頭流量不小于3L/min，并采用軟管固定于機柜內；當單塊電池容量小于5kWh時，該防護區內最小噴霧強度增加30%。

4.3.7 開式局部應用系統的保護面積應按下列規定確定：對于外形規則的防護對象，應為防護對象的外表面面積；對于外形不規則的防護對象，應為包絡防護對象的最小規則形體的外表面面積。

4.3.8 開式局部應用系統的設計參數可根據表4.3.8確定。

4.3.9 閉式高壓細水霧系統的設計持續噴霧時間不應小于30min。

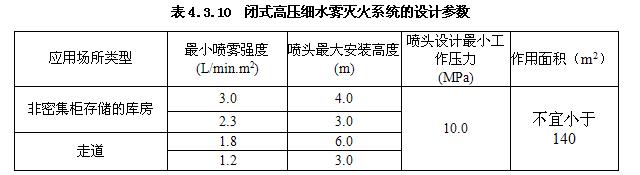

4.3.10 閉式高壓細水霧滅火系統的設計參數可根據表4.3.10確定。

　　注：系統最小噴霧強度可按高度插值法選取。

4.3.11 閉式系統應設置與樓層或保護區域一一對應的分區控制閥，且水流信號應反饋至消防控制室。每個分區控制閥所對應的保護區域面積不應超過1000 m2，且噴頭總數不應超過100只。

4.3.12 當場所的保護類型、噴霧強度、噴頭設計工作壓力、安裝高度等不在本標準第4.3.6條、第4.3.8條和第4.3.10條規定的范圍內時，系統的設計參數及噴頭布置應經第三方權威機構認可的火災模擬試驗確定。

4.3.13 火災模擬試驗應符合本標準附錄A的規定。采用實體模擬實驗結果時，應符合下列規定：

　　1 系統設計噴霧強度不應小于試驗所用噴霧強度；

　　2 噴頭最低工作壓力不應小于試驗測得最不利點噴頭的工作壓力；

　　3 噴頭布置間距和安裝高度分別不應大于試驗時的噴頭間距和安裝高度；

　　4 噴頭的安裝角度應與試驗安裝角度一致。

4.4 噴頭布置

4.4.1 除局部應用高壓細水霧滅火系統外，噴頭宜按正方形布置；噴頭最大安裝間距不應大于3.0m。

4.4.2 閉式細水霧系統的噴頭布置應符合下列規定：

　　1 噴頭與墻壁的距離不應大于1.5m；

　　2 閉式噴頭的最小安裝間距不應小于2.0m；

　　3 閉式噴頭應布置在樓板或吊頂下，當場所不設置吊頂時，噴頭的感溫組件與頂板或梁底的距離不宜小于75mm，并不宜大于150mm。當場所內設置吊頂時，噴頭可貼臨吊頂布置；

　　4 閉式噴頭與保護對象之間不宜有遮擋物，噴頭與遮擋物的距離應保證遮擋物不影響噴頭正常噴放細水霧；當無法避開時，應采取補償措施。

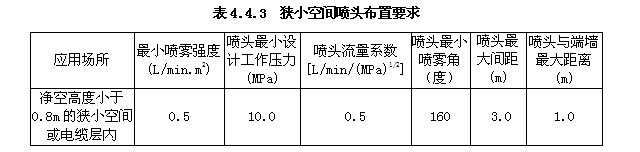

4.4.3 高壓細水霧閉式系統細水霧噴頭布置于電纜夾層、架空地板下，或當凈空高度小于0.8m時，宜選擇適用于低矮空間的噴頭；系統的設計參數及其噴頭的布置間距宜符合表4.4.3的規定。

　　注：當?shù)匕逑聼o(wú)可燃物時，可不設置細水霧噴頭保護。

4.4.4 開式系統的噴頭布置應能保證細水霧噴放均勻且完全覆蓋保護區域，并應符合下列規定：

　　1 噴頭與墻壁的距離不應大于1.5m；

　　2 噴頭與其它遮擋物的距離應保證遮擋物不影響噴頭正常噴放細水霧；當無法避開時，應采取補償措施；

　　3 對于電纜隧道或夾層，噴頭宜布置在電纜隧道或夾層的上部，并應能使細水霧完全覆蓋整個電纜或電纜橋架。

4.4.5 采用局部應用方式的開式系統，其噴頭布置應能保證細水霧完全包絡或覆蓋保護對象或部位，噴頭與保護對象的距離不宜小于0.5m。

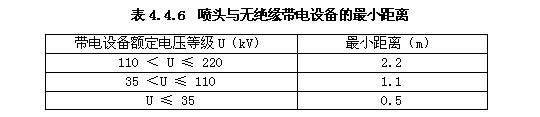

4.4.6 噴頭與無絕緣帶電設備的最小距離不應小于表4.4.6的規定。

4.4.7 用于保護A級數據機房和珍貴檔案庫房?jī)?nèi)的噴頭宜設置防滴漏措施。

4.5 水力計算

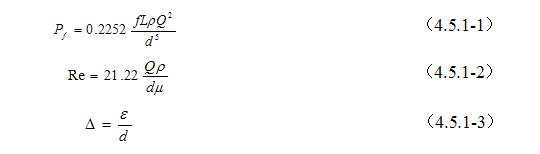

4.5.1 高壓細水霧系統管道的水頭損失應按下列公式計算：

　　式中：Pf—管道的水頭損失，包括沿程水頭損失和局部水頭損失（MPa）；

　　Q—管道的流量（L/min）；

　　L—管道的計算長度，包括管段的長度和該管段內管接件、閥門等的當量長度；

　　d—管道內徑；

　　ƒ—摩阻系數，根據Re和Δ值按本標準附錄B確定；

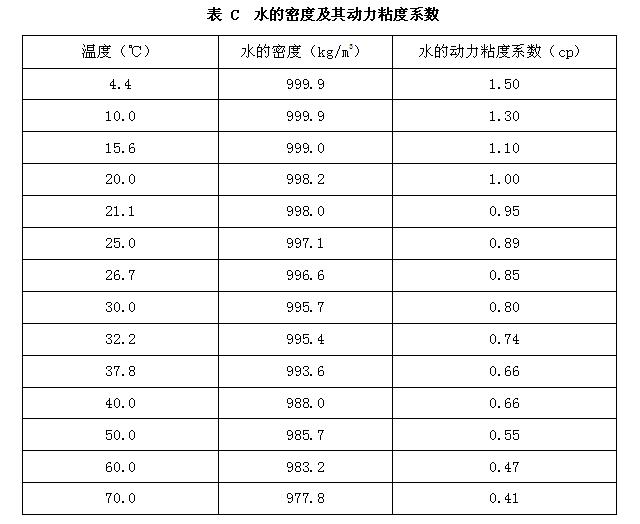

　　ρ—流體密度（kg/m3），按附錄C確定；

　　Re—雷諾數；

　　μ—動力粘度，按附錄C確定；

　　Δ—管道相對粗糙度；

　　ε—管道粗糙度。對于銅管，取0.0015 mm；對于不銹鋼管，取0.045 mm。

4.5.2 管件及閥門的局部水頭損失宜根據其相應的當量長度計算。對于不銹鋼管件和閥門，其當量長度可按附錄D確定。

4.5.3 系統管道內的水流速度不宜大于10 m/s，不應超過20m/s。

4.5.4 系統的設計供水壓力應按下式計算：

　　式中：Pt—系統的設計供水壓力（MPa）；

　　Pe—最不利點處噴頭與貯水箱最低水位的高差；

　　Ps—最不利點處噴頭的工作壓力（MPa）。

4.5.5 噴頭的設計流量應按下式計算：

　　式中：q—噴頭的設計流量(L/min)；

　　K—噴頭的流量系數[L/min/(MPa)-1/2]；

　　P—噴頭的設計工作壓力（MPa）。

4.5.6 系統的設計流量應按下式計算：

　　式中：Qs—系統設計流量（L/min）；

　　n—累計計算噴頭數；

　　—計算噴頭的設計流量（L/min）。

4.5.7 閉式系統的設計流量，應為水力計算最不利的作用面積內所有噴頭的流量之和。開式系統的設計流量應為最大一個防護區內噴頭的流量之和或開式分區應用系統中同時開啟保護面積內噴頭的流量之和。

4.5.8 系統貯水箱的設計所需有效容積應按下式計算：

　　式中：V—貯水箱的設計所需有效容積（L）；

　　Qs—系統設計流量（L/min）；

　　t—系統的設計噴霧時間。

4.5.9 在火災情況下能保證連續可靠補水時，泵組式系統貯水箱的儲水容量可減去火災時系統持續噴霧時間內的補充水量；半固定式高壓細水霧滅火裝置泵組儲水容量可減去火災時系統持續噴霧時間內的補充水量，但至少應保證1min的有效水量。當采用一路市政供水時，應按照本標準4.3節要求進行貯水箱容量計算。為保證初期火災滅火，應在泵組內設置緩沖水箱以滿足初期噴放滅火要求。泵組緩沖水箱及半固定式高壓細水霧滅火裝置應至少保證1min的有效貯水量。

4.6 供水

4.6.1 泵組式系統應有可靠的自動補水水源，水質、水量均應滿足系統要求。當水源不能滿足系統要求時，應設專用的貯水箱，其有效容積應符合本標準第4.5.8條的規定。

4.6.2 在貯水箱入水口和出水口至泵組前的管道上應設置過濾器，且過濾器的設置位置應便于維護、更換、清洗等操作。

4.6.3 系統的水質應符合下列要求：

　　1 泵組式系統的水質指標：固體懸浮物、濁度及自由氯離子（或氯原子）含量等指標應符合《生活飲用水衛生標準》GB 5749的規定；

　　2 系統補水水源的水質應與系統的水質要求一致；

　　3 應符合制造商對水質的技術要求。

4.7 閥門和管道布置

4.7.1 分區控制閥宜靠近防護區設置，宜設置系統動作信號反饋裝置。當分區控制閥上無系統動作信號反饋裝置時，應在分區控制閥后的主管道上設置系統動作信號反饋裝置。

4.7.2 開式系統應按防護區設置分區控制閥。分區控制閥應設置在防護區外便于操作、檢查和維護的位置。每個分區控制閥上或閥后鄰近位置，宜設置泄放試驗閥及檢修閥，并應配套調試試驗裝置。

4.7.3 閉式系統應按樓層或保護區域設置分區控制閥。每個分區控制閥后的管網應設置試水閥。分區控制閥應設置流量開關反饋信號。

4.7.4 每臺消防泵的出水口應設置止回閥，系統出水總管上應設置壓力表、手動測試閥、泄放試驗閥和安全閥。

4.7.5 在系統管網的最低點處應設置泄水閥，并應在每個控制閥上或其后鄰近位置設置區域泄水閥。在閉式系統的最高點處應設置手動排氣閥。

4.7.6 系統管道應采用金屬支、吊架固定。支、吊架應進行防腐處理，且應采取避免與系統管道發生電偶腐蝕的措施。

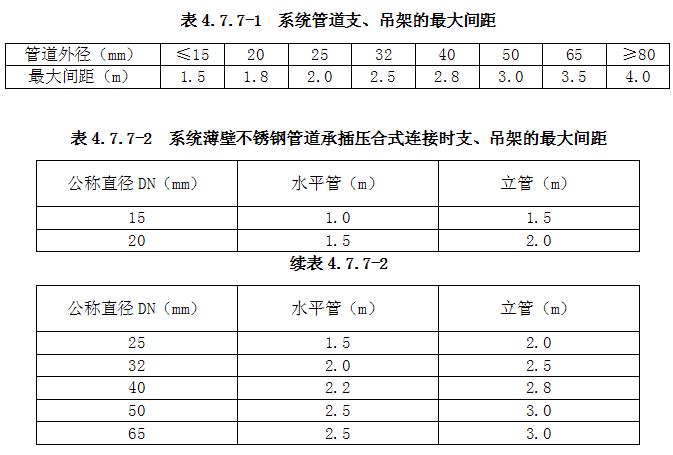

4.7.7 管道支、吊架應固定在建筑構件上，并應能承受管道充滿水時的重量。系統管道支、吊架的間距不應大于表4.7.7-1的規定，當采用承插壓合式連接時不應大于表4.7.7-2的規定。管道應按《建筑機電工程抗震設計規范》GB50981要求設抗震支吊架。



4.7.8 管道進入機房接口位置宜采取防結露措施。

5 系統控制

5.0.1 泵組式系統應具有自動、手動及機械應急操作方式，控制柜宜配有巡檢功能。

5.0.2 探測區域的設置應符合下列規定：

　　1 開式系統全淹沒應用方式，探測區域應與保護區域一一對應；

　　2 開式系統分區應用方式或局部應用方式，探測區域應與分區控制閥一一對應；

　　3 閉式預作用系統的探測區域不應大于分區控制閥對應區域。

5.0.3 開式系統及閉式預作用系統的火災自動報警系統宜設置兩種不同類型的火警信號。一路報警宜為感煙火災探測器，另一路報警宜為感溫火災探測器。DPS數據機房、采用磷酸鐵鋰電池的電池室等場所宜采用靈敏度更高的探測系統。

5.0.4 應在泵組、分區控制閥內等明顯位置設置系統操作指示說明的標識。

5.0.5 手動啟動裝置和機械應急操作裝置應能在一處完成系統啟動的全部操作，宜增加手動啟動裝置和機械應急操作裝置的標識，并應采取防誤操作的措施。不同操作方式在外觀上應便于辨別，并應有與所保護場所對應的明確標識。

5.0.6 防護區或保護場所，其入口處應設置聲光報警裝置和系統動作指示燈。

5.0.7 消防聯動控制系統應能直接手動啟動、停止消防水泵，并能遠程開啟開式分區控制閥、閉式預作用分區控制閥，并應能接收消防水泵的工作狀態、分區控制閥的啟閉狀態及細水霧噴放的反饋信號。

　　開式系統的自動控制應能在接收到兩個獨立的火災信號后啟動。閉式預作用系統的自動控制應能在接收到兩個獨立的火災信號后啟動且一個噴頭玻璃泡爆破動作后噴霧。閉式濕式系統的自動控制應在一個噴頭動作后自動啟動。泵組式系統應能在消防控制室、防護區外就地操作并啟動系統。

5.0.8 檔案裝置采用密集架（柜）時，密集架的架與架之間宜留20cm的間隙，以保證滅火效能。當密集架內設火災自動報警系統且能聯動開啟密集架時，密集架之間可不留間隙，發生火災時，由火災自動報警系統聯動打開密集架。

5.0.9 在實施滅火前，應自動關閉相應通風、空調系統等。防護區的開口不能在系統啟動時自動關閉時，宜在該開口部位的上方增設噴頭。系統完成滅火后，應由有權限人員手動關閉高壓細水霧系統，并及時打開通風系統排除濕氣。

5.0.10 與系統聯動的火災自動報警和控制系統的設計，同時應符合現行國家標準《火災自動報警系統設計規范》GB 50116和《消防聯動控制系統》GB 16806的有關規定。

6 半固定式高壓細水霧滅火系統

6.0.1 半固定式高壓細水霧滅火裝置應由高壓細水霧噴頭、小型泵組、管路及附件等組成。

6.0.2 小型泵組應由小型水泵、控制面板、壓力表、貯水箱、球閥等組成。

6.0.3 半固定式高壓細水霧滅火裝置適用于面積不大于500㎡的設備用房等場所，宜選用開式系統。

6.0.4 噴頭安裝間距不應大于3m，噴頭與墻壁的距離不應大于1.5m。

6.0.5 半固定式高壓細水霧滅火裝置開式系統設計參數可根據表6.0.5確定。當場所的保護類型、噴霧強度、噴頭設計工作壓力、安裝高度等不在本標準表6.0.5條規定的范圍內時，系統的設計參數及噴頭布置應經第三方權威機構認可的火災模擬試驗確定。

6.0.6 半固定式高壓細水霧滅火系統開式系統及閉式預作用系統的火災自動報警系統宜設置兩種不同類型的火警信號。一路報警宜為感煙火災探測器，另一路報警宜為感溫火災探測器。DPS數據機房、采用磷酸鐵鋰電池的電池室等場所宜采用靈敏度更高的探測系統。

　　當發生火災后，消防聯動控制器應能直接自動、手動啟動半固定式高壓細水霧滅火系統，并能接收小型水泵的工作狀態及細水霧噴放的反饋信號。

6.0.7 半固定式高壓細水霧滅火裝置的水質指標：固體懸浮物、濁度及自由氯離子（或氯原子）含量等指標應符合《生活飲用水衛生標準》GB 5749的規定。

7 系統施工、調試及驗收

7.1 一般規定

7.1.1 系統的子分部工程、分項工程劃分可按本標準附錄E確定。

7.1.2 施工應由具有相應資質的專業施工單位承擔。

7.1.3 施工現場應具有相應的施工組織計劃，健全的質量管理體系和施工質量檢查制度，實現施工全過程質量控制。施工現場質量管理應按本標準附錄F填寫記錄。

7.1.4 施工應按照經審核批準的工程設計文件進行。

7.1.5 施工過程應按下列規定進行質量控制：

　　1 應按本標準第7.2節的規定對系統組件、材料等進行進場檢驗，檢驗合格并經監理工程師簽證方可安裝使用；

　　2 各工序應按施工組織計劃進行質量控制；每道工序完成后，相關專業工種之間應進行交接檢驗并作記錄，并經監理工程師檢查認可后方可進行下道工序施工；

　　3 應由監理工程師組織施工單位對施工過程進行檢查；

　　4 隱蔽工程在隱蔽前，施工單位應通知有關單位進行驗收并記錄。

7.1.6 系統安裝過程中應采取必要的安全防護措施。

7.1.7 系統各部件應固定牢固、連接可靠，部件安裝位置正確。

7.1.8 系統安裝完畢，施工單位應進行系統調試。

7.1.9 調試合格后，施工單位應向建設單位提供質量控制資料和按本標準附錄G填寫的全部施工過程檢查記錄，并提交驗收申請報告申請驗收。

7.1.10 系統的驗收應由建設單位組織施工、設計、監理等單位共同進行，并應按本標準附錄H和附錄J記錄。

7.1.11 系統驗收合格后，應將系統恢復至正常運行狀態，并應向建設單位移交竣工驗收文件資料和系統工程驗收記錄。

7.1.12 系統驗收不合格不得投入使用。

7.2 進場檢驗

7.2.1 材料和系統組件的進場檢驗應按照本標準附表G.0.1-1填寫施工過程質量檢查記錄。

7.2.2 管道及管件的材質、規格、型號、質量等應符合設計要求和國家現行有關標準的規定。

　　檢查數量：全數檢查。

　　檢查方法：檢查出廠合格證或質量認證書。

7.2.3 管道及管件的外觀應符合下列規定：

　　1 表面應無明顯的裂紋、縮孔、夾渣、折疊、重皮等缺陷；

　　2 法蘭密封面應平整光潔，不應有毛刺及徑向溝槽。螺紋法蘭的螺紋表面應完整無損傷。承插壓合式連接處應無毛刺、無厭氧膠外溢，確保管道的牢固和密閉性；

　　3 密封墊片表面應無明顯折損、皺紋、劃痕等缺陷。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

7.2.4 管道及管件的規格、尺寸、壁厚及允許偏差應符合產品標準和設計的要求。

　　檢查數量：每一規格、型號產品按件數抽查20%，且不得少于1件。

　　檢查方法：用鋼尺和游標卡尺測量。

7.2.5 泵組單元、控制柜（盤）、貯水箱、緩沖水箱、分區控制閥、過濾器、安全閥等系統主要組件的規格、型號應符合國家現行產品標準和設計要求。

　　檢查數量：全數檢查。

　　檢查方法：檢查產品出廠合格證和有效質量證明文件。

7.2.6 泵組單元、貯水箱、緩沖水箱、分區控制閥、過濾器、安全閥等系統組件的外觀應符合下列規定：

　　1 無變形及其它機械性損傷；

　　2 外露非機械加工表面保護涂層完好；

　　3 所有外露口均設有防護堵蓋，且密封良好；

　　4 銘牌標記清晰、牢固、方向正確。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查，并檢查產品出廠合格證和有效質量證明文件。

7.2.7 細水霧噴頭的進場檢驗應符合下列要求：

　　1 噴頭的商標、型號、制造廠及生產時間等標志應齊全、清晰；

　　2 噴頭的數量和規格型號等應滿足設計要求；

　　3 噴頭外觀應無加工缺陷和機械損傷；

　　4 噴頭螺紋密封面應無傷痕、毛刺、缺絲或斷絲現象。

　　檢查數量：分別按不同型號規格抽查1%，且不得少于5只。

　　檢查方法：觀察檢查，并檢查噴頭出廠合格證和有效質量證明文件。

7.2.8 閥組的進場檢驗應符合下列要求：

　　1 各閥門及其附件的商標、型號、規格等標志應齊全；

　　2 各閥門及其附件應配備齊全，不得有加工缺陷和機械損傷；

　　3 控制閥的明顯部位應有標明水流方向的永久性標志；

　　4 控制閥的閥瓣及操作機構應動作靈活、無卡澀現象，閥體內應清潔、無異物堵塞。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查，并檢查產品出廠合格證和有效質量證明文件。

7.2.9 進場抽樣檢查時有一件不合格，應加倍抽樣；若仍有不合格，則判定該批產品不合格。

7.3 安裝與試壓

7.3.1 系統施工前，設計單位應向施工單位進行技術交底，并應具備下列條件：

　　1 經審核批準的設計施工圖、設計說明書及設計變更等技術文件齊全；

　　2 系統及其主要組件的安裝使用、維護說明書等資料齊全；

　　3 系統組件和材料應滿足本標準第3章的相關規定，具備有效質量證明文件和產品出廠合格證，系統中采用的不能復驗的產品，應具有生產廠出具的同批產品檢驗報告與合格證；

　　4 系統組件、管件及其它設備、材料等的品種、規格、型號符合設計要求；

　　5 防護區或防護對象及設備間的設置條件與設計文件相符；

　　6 系統所需的預埋件和預留孔洞等符合設計要求；

　　7 施工現場和施工中使用的水、電、氣滿足施工要求。

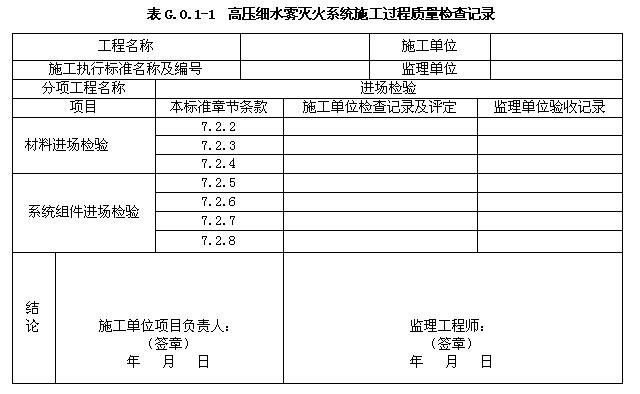

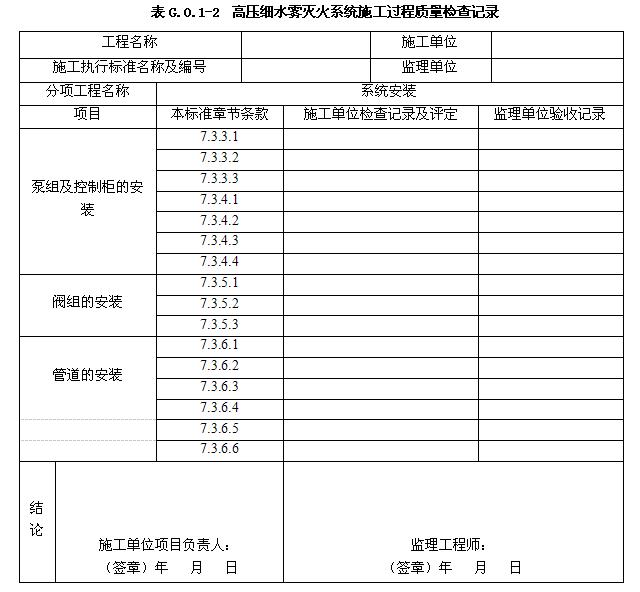

7.3.2 系統的安裝應按本標準附表G.0.1-1~表G.0.1-6填寫施工過程記錄和隱蔽工程驗收記錄。

7.3.3 泵組的安裝除應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB50231和《風機、壓縮機、泵安裝工程施工及驗收規范》GB 50275的有關規定外，尚應符合下列規定：

　　1 系統采用需要潤滑油的柱塞泵時，泵組安裝后應充裝潤滑油并檢查油位；

　　2 泵組吸水管上的變徑處應采用偏心大小頭連接；

　　3 泵組進出口管道安裝前，必須高壓噴射沖洗管道。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查，高壓泵組應啟泵檢查。

7.3.4 泵組控制柜的安裝應符合下列規定：

　　1 控制柜基座的水平度誤差不應大于±2mm，并應做防腐處理及防水措施；

　　2 控制柜與基座應采用不小于直徑12mm的螺栓固定，每只柜不應少于4只螺栓；

　　3 做控制柜的進出線口時，不應破壞控制柜的防護等級；

　　4 控制柜安裝的位置不得影響柜門的啟閉及操作。

　　檢查數量：全部檢查。

　　檢查方法：觀察檢查。

7.3.5 閥組的安裝除應符合《工業金屬管道工程施工規范》GB 50235的相關規定外，尚應符合下列規定：

　　1 應按設計要求確定閥組的觀測儀表和操作閥門的安裝位置，并應便于觀測和操作。閥組上的啟閉標志應便于識別；控制閥上應設置標明所控制防護區的永久性標志牌。帶有箱體的閥組安裝時箱門啟閉不得受任何阻礙。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查和尺量檢查。

　　2 分區控制閥的安裝高度宜為1.2m~1.6m，操作面與墻或其它設備的距離不應小于0.8m，并應滿足操作要求。

　　檢查數量：全數檢查。

　　檢查方法：對照?qǐng)D紙尺量檢查和操作閥門檢查。

　　3 閉式系統試水閥的安裝位置應便于檢查、試驗。

　　檢查數量：全數檢查。

　　檢查方法：尺量和觀察檢查，必要時可操作試水閥檢查。

7.3.6 管道和管件的安裝除應符合現行國家標準《工業金屬管道工程施工規范》GB 50235和《現場設備、工業管道焊接工程施工規范》GB 50236的相關規定外，尚應符合下列規定：

　　1 管道安裝前應分段進行清洗，清洗后及時封堵。施工過程中，應保證管道內部清潔，不得留有焊渣、焊瘤、氧化皮、雜質或其它異物。安裝完成后的管道應及時封堵；

　　2 同排管道法蘭的間距應方便拆裝，且不宜小于100mm；

　　3 管道穿過墻體、樓板處應使用套管；穿過墻體的套管長度不應小于該墻體的厚度，穿過樓板的套管長度應高出樓地面50mm。管道與套管間的空隙應采用防火封堵材料填塞密實。管道應采取導除靜電的措施；

　　4 管道焊接的坡口形式、加工方法和尺寸等，均應符合現行國家標準《氣焊、焊條電弧焊、氣體保護焊和高能束焊的推薦坡口》GB/T 985.1、《埋弧焊的推薦坡口》GB/T 985.2的有關規定；管道之間或與管接頭之間的焊接應采用對口焊接；

　　5 管道的固定應符合本標準第4.7.6條和第4.7.7條的規定；

　　6 管道安裝完畢后應進行沖洗和試壓。

　　檢查數量：全數檢查。

　　檢查方法：尺量和觀察檢查。

7.3.7 管道沖洗應符合下列規定：

　　1 應使用滿足系統要求水質的水進行沖洗；

　　2 沖洗流速不應低于設計流速；

　　3 沖洗前，應對系統的儀表采取保護措施，并應對管道支、吊架進行檢查，必要時應采取加固措施；

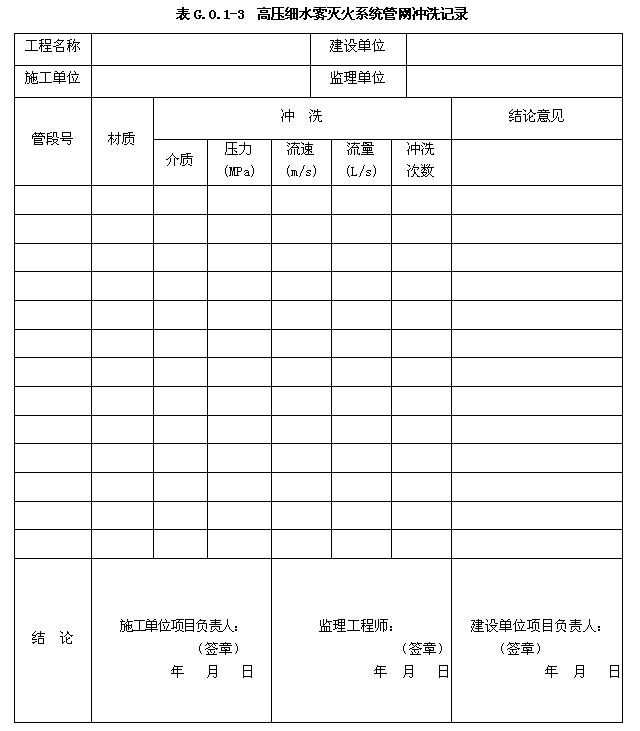

　　4 沖洗合格后，應按本標準附表G.0.3填寫管道沖洗記錄。

　　檢查數量：全數檢查。

　　檢查方法：宜采用最大設計流量，沿滅火時管網內的水流方向分區、分段進行，用白布檢查無雜質為合格。

7.3.8 管道水壓強度試驗應在管道沖洗合格后進行，并應符合下列規定：

　　1 試驗用水的水質應與管道的沖洗水一致；

　　2 試驗壓力應為系統工作壓力的1.5倍；

　　3 試驗的測試點宜設在系統管網的最低點，對不能參與試壓的設備、儀表、閥門及附件應加以隔離或在試驗后安裝；

　　4 試驗合格后，應按本標準附表G.0.1-4填寫試驗記錄。

　　檢查數量：全數檢查。

　　檢查方法：管道充滿水、排凈空氣，用試壓裝置緩慢升壓，當壓力升至試驗壓力后，穩壓5min，管道無損壞、變形，再將試驗壓力降至設計壓力，穩壓120min，以壓力不降、無滲漏、目測管道無變形為合格。

7.3.9 系統管道在水壓強度試驗合格后，應采用壓縮空氣或氮?dú)獯祾?，吹掃壓力不?yīng)大于管道的設計壓力，流速不宜小于20m/s。

　　檢查數量：全數檢查。

　　檢查方法：在管道末端設置貼有白布或涂白漆的靶板，以5min內白布或靶板上無銹渣、灰塵、水漬及其它雜物為合格。

7.3.10 噴頭的安裝應符合下列規定：

　　1 應在管道試壓、吹掃合格后進行；

　　2 安裝時，應根據設計文件逐個核對其生產廠標志、型號、規格和噴孔方向，不得對噴頭進行拆裝、改動；

　　3 應采用專用扳手安裝；

　　4 噴頭安裝高度、間距，與吊頂、門、窗、洞口或障礙物的距離應符合設計要求；

　　5 不帶裝飾罩的噴頭，其連接管管端螺紋不應露出吊頂；帶裝飾罩的噴頭應緊貼吊頂；帶有外置式過濾網的噴頭，其過濾網不應伸入連接管內；

　　6 噴頭與管道的連接宜采用端面硬密封或O型圈密封，不應采用聚四氟乙烯、麻絲、粘結劑等作密封材料。也可采用符合消防要求及本標準第3.5.1條耐腐蝕、耐壓性能相當?shù)慕饘佘浌苓B接；

　　7 數據機柜內安裝局部噴頭時，宜采用金屬軟管連接。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

7.3.11 與系統聯動的火災自動報警系統和其它聯動控制裝置的安裝，應符合現行國家標準《火災自動報警系統施工及驗收規范》GB 50166的規定。

7.4 調試

7.4.1 系統調試前，應具備下列條件：

　　1 系統及與系統聯動的火災報警系統或其它裝置、電源等均應處于準工作狀態，現場安全條件符合調試要求；

　　2 系統調試時所需的檢查設備應齊全，調試所需儀器、儀表應經校驗合格并與系統連接和固定；

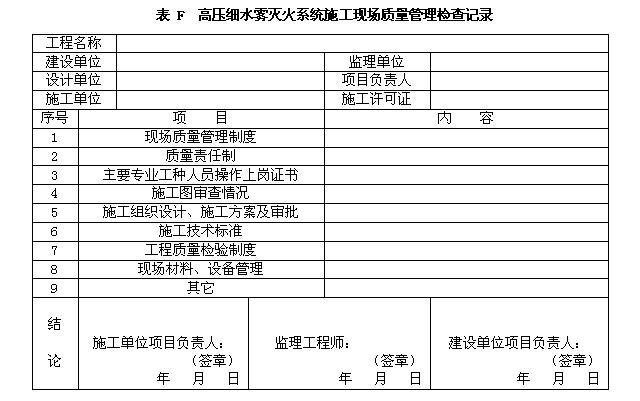

　　3 應具備本標準第7.3.1條所列技術資料和附表F、附表G.0.1-1~附表G.0.1-5所列現場檢查記錄；

　　4 應具備經監理單位批準的調試方案。

7.4.2 調試人員應根據批準的方案按程序進行系統調試。

7.4.3 系統調試應包括泵組、穩壓泵、控制閥的調試和聯動試驗的模擬啟動。

7.4.4 泵組調試應符合下列規定：

　　1 以自動或手動方式啟動泵組時，泵組應立即投入運行。

　　檢查數量：全數檢查。

　　檢查方法：手動和自動啟動泵組。

　　2 以備用電源切換方式或備用泵切換啟動泵組時，泵組應立即投入運行。

　　檢查數量：全數檢查。

　　檢查方法：手動切換啟動泵組。

　　3 采用柴油泵作為備用泵時，柴油泵的啟動時間不應大于5S。

　　檢查數量：全數檢查。

　　檢查方法：手動啟動柴油泵。

　　4 控制柜應進行空載和加載控制調試，控制柜應能按其設計功能正常動作和顯示。

　　檢查數量：全數檢查。

　　檢查方法：使用電壓表、電流表和兆歐表等儀表通電觀察檢查。

7.4.5 穩壓泵調試時，在模擬設計啟動條件下，穩壓泵應能立即啟動；當達到系統設計壓力時，應能自動停止運行。

　　檢查數量：全數檢查。

　　檢查方法：模擬設計啟動條件啟動穩壓泵檢查。

7.4.6 控制閥調試應符合下列規定：

　　1 對于閉式系統，區域控制閥后或控制閥上的動作信號反饋裝置應能及時動作并發出動作反饋信號。

　　檢查數量：全數檢查。

　　檢查方法：在試水閥處放水或手動關閉控制閥，觀察檢查。

　　2 對于開式系統，分區控制閥應能在接到動作指令后立即啟動，并應發出相應的閥門動作信號。

　　檢查數量：全數檢查。

　　檢查方法：采用自動和手動方式啟動控制閥，水通過試驗閥排出，觀察檢查。

7.4.7 聯動試驗應符合下列規定：

　　1 對于閉式系統，從試水閥處放水時，相應的壓力信號反饋裝置和泵組等均可及時動作并發出相應的動作信號。

　　檢查數量：全數檢查。

　　檢查方法：打開閥門放水，觀察檢查。

　　2 對于開式系統，采用模擬火災信號啟動系統，相應的分區控制閥、動作信號反饋裝置和泵組等均應能及時動作并發出相應的信號。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

　　3 在模擬火災信號下，火災報警裝置應能自動發出報警信號；當系統動作時，應能聯動關閉通風、空調系統。

　　檢查數量：全數檢查。

　　檢查方法：模擬火災信號，觀察檢查。

7.4.8 系統調試合格后，應按本標準附表G.0.1-6填寫調試記錄，并應用壓縮空氣或氮?dú)獯祾撸瑢⑾到y(tǒng)恢復至準工作狀態。

 7.5 驗收

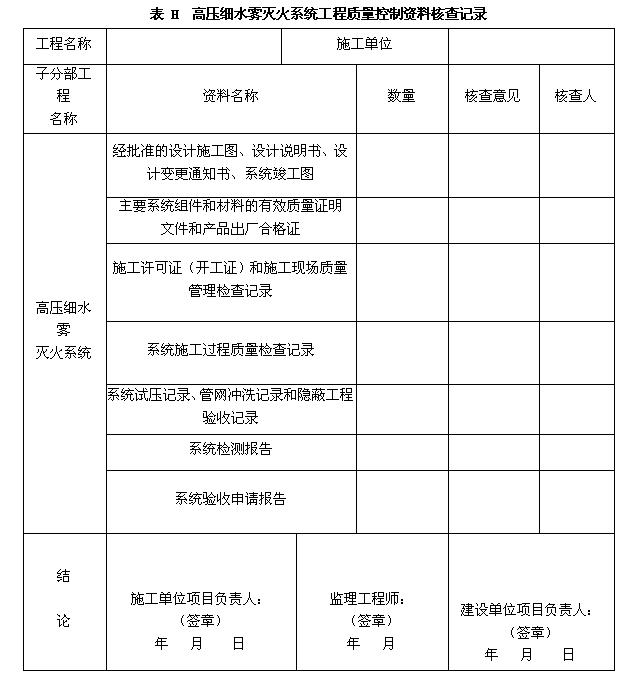

7.5.1 系統驗收時，應提供下列資料，并應按本標準附錄H填寫質量控制資料核查記錄：

　　1 經批準的設計施工圖、設計說明書、設計變更通知書、系統竣工圖；

　　2 主要系統組件和材料的有效質量證明文件和產品出廠合格證；

　　3 系統及其主要組件的安裝使用和維護說明書；

　　4 施工單位的有效資質文件和施工現場質量管理檢查記錄；

　　5 系統施工過程質量檢查記錄；

　　6 系統試壓記錄、管網沖洗記錄和隱蔽工程驗收記錄；

　　7 系統檢測報告；

　　8 系統驗收申請報告。

7.5.2 泵組式系統供水水源的檢查驗收應符合下列規定：

　　1 室外給水管網的進水管管徑及供水能力、貯水箱的容量，均應符合設計要求；

　　2 水源的水質應符合設計規定的標準；

　　3 過濾器的設置應符合設計要求。

　　檢查數量：全數檢查。

　　檢查方法：對照設計資料采用流速計、尺等測量和觀察檢查；水質取樣檢查。

7.5.3 泵組驗收應符合下列規定：

　　1 工作泵、備用泵、吸水管、出水管、出水管上的泄壓閥、止回閥、信號閥等的規格、型號、數量應符合設計要求；吸水管、出水管上的檢修閥應鎖定在常開位置，并應有明顯標記。

　　檢查數量：全數檢查。

　　檢查方法：對照設計文件和產品說明書觀察檢查。

　　2 泵組的吸水方式應符合設計要求。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

　　3 試水閥的壓力開關等信號裝置的功能均應符合設計要求。

　　檢查數量：全數檢查。

　　檢查方法：開啟試水閥，觀察檢查。

　　4 泵組在主電源下應能在規定時間內正常啟動；

　　檢查數量：全數檢查。

　　檢查方法：打開消防水泵出水管上的手動測試閥，利用主電源向泵組供電；關掉主電源檢查主備電源的切換情況，用秒表等觀察檢查。

　　5 當系統管網中的水壓下降到設計最低壓力時，穩壓泵應能自動啟動。

　　檢查數量：全數檢查。

　　檢查方法：使用壓力表，觀察檢查。

　　6 泵組啟動控制應處于自動啟動位置。

　　檢查數量：全數檢查。

　　檢查方法：降低系統管網中的壓力，觀察檢查。

　　7 控制柜的規格、型號、數量應符合設計要求；控制柜的圖紙塑封后應牢固粘貼于柜門內側；控制柜的動作應能完成本標準的要求。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

7.5.4 控制閥的驗收應符合下列規定：

　　1 控制閥的型號、規格、安裝位置、固定方式和標志應符合設計要求和本標準第7.3.5條的規定。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

　　2 試水閥的流量、壓力應符合設計要求。

　　檢查數量：全數檢查。

　　檢查方法：打開試水閥，使用流量計、壓力表觀察檢查。

　　3 分區控制閥組應能可靠動作。

　　檢查數量：全數檢查。

　　檢查方法：手動和電動啟動分區控制閥，觀察檢查。

　　4 分區控制閥前后的閥門均應處于常開位置。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

7.5.5 管網驗收應符合下列規定：

　　1 管道的材質與規格、管徑、連接方式、安裝位置及采取的防凍措施應符合設計要求和本標準第7.3.6條的相關規定。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查和核查相關證明材料。

　　2 管網上的控制閥、動作信號反饋裝置、止回閥、試水閥、排氣閥等，其規格和安裝位置均應符合設計要求。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

　　3 管道固定支、吊架的固定方式、間距及其與管道間的防電化學腐蝕措施應符合本標準第4.7.6、4.7.7條的有關規定。

　　檢查數量：按總數抽查20%，且不得少于5處。

　　檢查方法：尺量和觀察檢查。

7.5.6 噴頭驗收應符合下列規定：

　　1 噴頭的數量、規格、型號以及閉式噴頭的公稱動作溫度等應符合設計要求。

　　檢查數量：全數核查。

　　檢查方法：觀察檢查。

　　2 噴頭的安裝位置、安裝高度、間距及與墻體、梁等障礙物的距離均應符合設計要求和本標準第7.3.8條的相關規定。

　　檢查數量：全數核查。

　　檢驗方法：對照?qǐng)D紙尺量檢查，距離偏差不應大于±15mm。

　　3 不同型號規格噴頭的備用量不應小于其實際安裝總數的1%，且每種備用噴頭數不應少于5只。

　　檢查數量：全數檢查。

　　檢查方法：計數檢查。

7.5.7 每個系統應進行模擬滅火功能試驗，并應符合下列規定：

　　1 動作信號反饋裝置應能正常動作，并應能在動作后啟動泵組及與其聯動的相關設備，可正確發出反饋信號。

　　檢查數量：全數檢查。

　　檢查方法：利用模擬信號試驗，觀察檢查。

　　2 開式系統的分區控制閥應能正常開啟，并可正確發出反饋信號。

　　檢查數量：全數檢查。

　　檢查方法：利用模擬信號試驗，觀察檢查。

　　3 系統的流量、壓力均應符合設計要求。

　　檢查數量：全數檢查。

　　檢查方法：利用系統流量壓力檢測裝置通過泄放試驗，觀察檢查。

　　4 泵組及其它消防聯動控制設備應能正常啟動，并應有反饋信號顯示。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

　　5 主、備電源應能在規定時間內正常切換。

　　檢查數量：全數檢查。

　　檢查方法：模擬主備電切換，采用秒表計時檢查。

7.5.8 對于允許噴霧的防護區或被保護對象，系統應進行冷噴試驗；對于不允許噴霧的防護區或保護對象，應進行模擬噴霧試驗。除應符合本標準第7.5.7條的規定外，其響應時間應符合設計要求。

　　檢查數量：至少1個系統、1個防火區或1個防護對象。

　　檢查方法：自動啟動系統，采用秒表等觀察檢查。

7.5.9 系統工程質量驗收應符合下列規定：

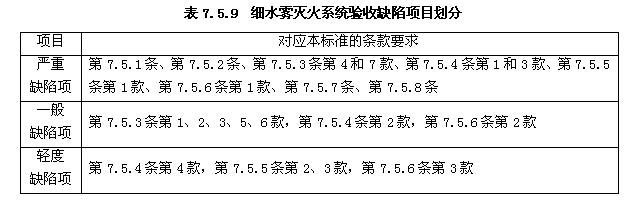

　　1 系統工程質量缺陷應按表7.5.9劃分為嚴重缺陷項、一般缺陷項和輕度缺陷項；

　　2 當無嚴重缺陷項、一般缺陷項不多于2項、一般缺陷項與輕度缺陷項之和不多于6項，經整改合格后可判定系統驗收為合格；否則，應判定為不合格。

7.5.10 半固定式高壓細水霧滅火系統驗收，應符合以下規定：

　　1 供水水源的檢查驗收應符合下列規定：室外給水管網的進水管管徑及供水能力均應符合設計要求；水源的水質應符合設計規定的標準；過濾器的設置應符合設計要求。

　　檢查數量：全數檢查。

　　檢查方法：對照設計資料采用流速計、尺等測量和觀察檢查；水質取樣檢查。

　　2 小型泵組驗收應符合下列規定：

　　1）工作泵、備用泵、及相應吸水管、出水管上的閥門等的規格、型號、數量應符合設計要求；

　　2）吸水管、出水管上的檢修閥應鎖定在常開位置，并應有明顯標記。

　　檢查數量：全數檢查。

　　檢查方法：對照設計文件和產品說明書觀察檢查。

　　3 小型泵組的吸水方式應符合設計要求。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

　　4 小型泵組在主電源下應能在規定時間內正常啟動。

　　檢查數量：全數檢查。

　　檢查方法：打開消防水泵出水管上的手動測試閥，利用主電源向泵組供電；關掉主電源檢查主備電源的切換情況，用秒表等觀察檢查。

　　5 小型泵組應能自動啟動和手動啟動；泵組啟動控制應處于自動啟動位置。

　　檢查數量：全數檢查。

　　檢查方法：降低系統管網中的壓力，觀察檢查。

　　6 噴頭的數量、規格、型號以及閉式噴頭的公稱動作溫度等應符合設計要求。

　　檢查數量：全數核查。

　　檢查方法：觀察檢查。

　　7 噴頭的安裝位置、安裝高度、間距及與墻體、梁等障礙物的距離均應符合設計要求和本標準第7.3.8條的相關規定。

　　檢查數量：全數核查。

　　檢驗方法：對照?qǐng)D紙尺量檢查，距離偏差不應大于±15mm。

　　8 不同型號規格噴頭的備用量不應小于其實際安裝總數的1%，且每種備用噴頭數不應少于5只。

　　檢查數量：全數檢查。

　　檢查方法：計數檢查。

　　9 管網驗收時，管道的材質與規格、管徑、連接方式、安裝位置及采取的防凍措施應符合設計要求和本標準第7.3.6條的相關規定。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查和核查相關證明材料。

　　10 管網上的控制閥、動作信號反饋裝置、止回閥、試水閥、排氣閥等，其規格和安裝位置均應符合設計要求。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

　　11 管道固定支、吊架的固定方式、間距及其與管道間的防電偶腐蝕措施應符合本標準第4.7.6~4.7.7條的有關規定。

　　檢查數量：按總數抽查20%，且不得少于5處。

　　檢查方法：尺量和觀察檢查。

　　12 以上第1、4、5、6、9、10款必須滿足，其余缺陷項不應多于兩項，否則判定為不合格。

8 系統維護管理

8.0.1 系統的維護管理應制定維護管理制度，并應根據維護制度和操作規程進行，使系統處于正常運行狀態。

8.0.2 系統的維護管理應由經過培訓的人員承擔。維護管理人員應熟悉系統的工作原理和操作維護方法與要求。

8.0.3 系統的維護管理宜按本標準附錄K.0.1中表K.0.1的要求進行，并應按附錄K.0.2填寫系統維護管理記錄。

8.0.4 系統發生故障并需停用進行維修時，應經消防責任人批準并在采取相應的防范措施后進行。

8.0.5 系統維護檢查中發現的問題應及時按規定要求處理。

8.0.6 系統應按本標準要求進行年檢、季檢、月檢和日檢。

8.0.7 系統每年應至少進行1次年檢，并應符合下列規定：

　　1 應定期測定1次系統水源的供水能力；

　　2 應對系統組件、管道及管件進行1次全面檢查，清洗貯水箱、過濾器，并對控制閥后的管道進行吹掃；

　　3 貯水箱應每半年換水一次，緩沖水箱內的水應按產品制造商的要求定期更換，不少于每半年一次。未設置水質在線巡檢裝置的緩沖水箱，應定期進行水質檢測，一經檢測不達標時及時更換儲水。過濾器出水水質不符合要求時應檢修或更換過濾器；

　　4 應進行系統模擬滅火試驗，并應符合本標準第7.5.7條的規定。

8.0.8 系統每季度應進行1次季檢，并應符合下列規定：

　　1 應通過試驗閥對泵組式系統進行1次放水試驗，檢查泵組啟動、主備泵切換及報警聯動功能是否正常；

　　2 應檢查管道和支、吊架是否松動，管道連接件是否變形、老化或有裂紋等現象。

8.0.9 系統每月應進行1次月檢，并應符合下列規定：

　　1 應檢查系統組件的外觀，應無碰撞變形及其它機械性損傷；

　　2 應檢查分區控制閥動作是否正常；

　　3 應檢查閥門上的鉛封或鎖鏈?zhǔn)欠裢旰?，閥門是否處于正確位置；

　　4 應檢查水箱及水量是否符合設計要求；

　　5 對于閉式系統，應利用試水閥對動作信號反饋情況進行試驗，觀察其是否正常動作和顯示；

　　6 應檢查噴頭的外觀及備用數量是否符合要求；

　　7 應檢查手動操作裝置的防護罩、鉛封等是否完整無損。

8.0.10 系統每日應進行1次日檢，并應符合下列規定：

　　1 應檢查控制閥等各種閥門的外觀及啟閉狀態是否符合設計要求；

　　2 應檢查系統的主備電源接通情況；

　　3 應檢查設置儲水設備的房間溫度，且不應低于5℃；

　　4 應檢查報警控制器、水泵控制柜（盤）的控制面板及顯示信號狀態；

　　5 系統的標志和使用說明等標識是否正確、清晰、完整，處于正確位置。

附錄A 高壓細水霧滅火系統實體火災模擬試驗基本要求

A.0.1 本附錄規定了確定系統設計參數的實體火災模擬試驗的方法與要求。

A.0.2 火災試驗?zāi)Ｐ蛻?yīng)根據具體防護對象的實際火災特性、空間幾何特征及環境條件等確定。

A.0.3 進行實體火災模擬試驗的細水霧系統的構成、管網布置、設計參數等應與實際工程應用一致。

A.0.4 在確定火災模型時應考慮下列能保證火災模型與實際工程應用相似性的主要因素：

　　1 試驗燃料應能代表具體防護對象的實際火災特性；

　　2 試驗空間應與實際保護空間的幾何特征一致；

　　3 試驗空間的通風等環境條件應與實際工程的應用條件相同或類似；

　　4 系統的應用方式應與設計擬采用的方式相同。

A.0.5 系統應根據可燃物的火災發展特性確定火災模擬試驗的引燃方式和預燃時間。

A.0.6 對于開式系統，試驗結果應同時符合下列條件：

　　1 全淹沒或區域應用時，滅火時間小于15min；局部應用時，滅火時間小于5min；

　　2 滅火后無復燃現象；

　　3 滅火后仍有剩余燃料。

A.0.7 對于閉式系統，應同時符合下列條件：

　　1 啟動的細水霧噴頭數目不大于5只；

　　2 燃燒物的體積或重量損失不大于50%；

　　3 引燃物正上方吊頂最高溫度不大于260℃；

　　4 引燃物正上方吊頂下76 mm處的最高溫度不大于315℃。

A.0.8 用于庫房等場所的閉式系統，試驗結果應滿足持續噴霧30min停止后不應出現有焰燃燒現象。

A.0.9 系統進行實體火災試驗時，對防護對象的損害不應超過允許的程度。

A.0.10 系統實體火災模擬試驗結果，可應用于火災類別相同，火災荷載相同或較小，幾何特征相似但體積相同或較小，通風或風速等環境條件較有利的實際工程。

附錄B 莫迪圖

附錄C 水的密度及其動力粘度系數

附錄D  閥門、管件相對于不銹鋼管的當量長度



附錄E  高壓細水霧滅火系統工程劃分

附錄F  高壓細水霧滅火系統施工現場質量管理檢查記錄

附錄G 高壓細水霧滅火系統施工過程質量檢查記錄

G.0.1 系統施工過程質量檢查記錄、試壓記錄、管網沖洗記錄及聯動試驗記錄等應由施工單位質量檢查員按表G.0.1-1~表G.0.1-6填寫，由監理工程師進行檢查，并做出檢查結論。

附錄H 高壓細水霧滅火系統工程質量控制資料核查記錄

附錄J 高壓細水霧滅火系統工程驗收記錄

附錄K 高壓細水霧滅火系統維護管理工作檢查項目

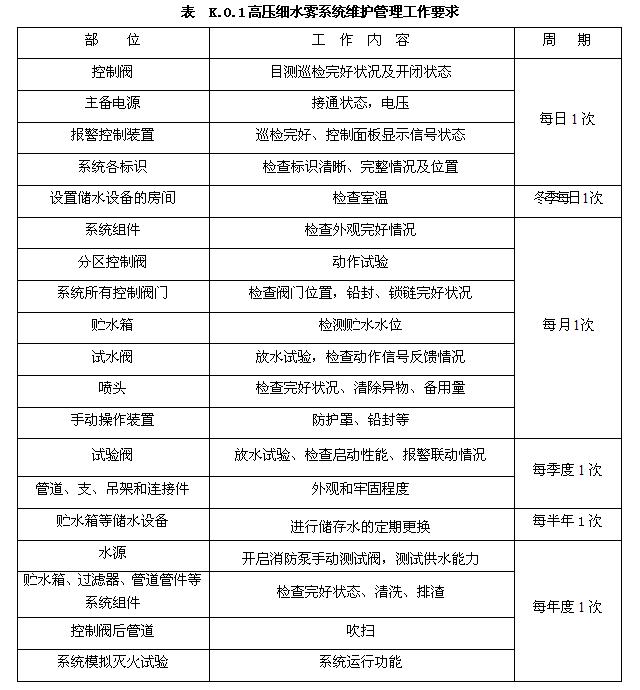

K.0.1 高壓細水霧系統的維護管理工作宜按表K.0.1要求進行。

K.0.2 高壓細水霧系統在定期檢查和試驗后宜按表K.0.2要求進行。

本標準用詞說明

1 執行本標準條文時，對于要求嚴格程度不同的用詞說明如下，以便區別對待。

　　1）表示很嚴格，在正常情況下均應這樣做的用詞：正面詞采用“必須”；反面詞采用“嚴禁”。

　　2）表示嚴格，在正常情況下均應這樣做的用詞：正面詞采用“應”；反面詞采用“不應”。

　　3）表示允許稍有選擇，在條件許可時首先應這樣做的用詞：正面詞采用“宜”；反面詞采用“不宜”；表示允許有選擇，在一定條件下可以這樣做的采用“可”。

2 條文中指明應按其它有關標準執行的寫法為：“應按……執行”或“應符合……要求（或規定）”。

引用標準名錄

　　《不銹鋼無縫鋼管規格》GB 13296

　　《消防聯動控制系統》GB 16806

　　《飲用純凈水衛生標準》GB 17324

　　《供配電系統設計規范》GB50052

　　《火災自動報警系統設計規范》GB 50116

　　《火災自動報警系統施工及驗收規范》GB 50166

　　《數據中心設計規范》GB 50174

　　《工業金屬管道工程施工及驗收規范》GB 50235

　　《現場設備、工業管道焊接工程施工及驗收規范》GB 50236

　　《建筑工程施工質量驗收統一標準》GB 50300

　　《細水霧滅火系統技術規范》GB 50898

　　《消防設施通用規范》GB 55036

　　《生活飲用水衛生標準》GB 5749

　　《氣焊、手工電弧焊及氣體保護焊焊縫坡口的基本型式與尺寸》GB/T 985

　　《埋弧焊焊縫坡口的基本形式和尺寸》GB/T 986

　　《流體輸送用不銹鋼焊接鋼管》GB/T 12771

　　《流體輸送用不銹鋼無縫鋼管》GB/T 14976

　　《細水霧滅火系統及部件通用技術條件》GB/T 26785

[當寧消防網-消防產品之家。當寧消防網為您提供各消防器材的消防產品手冊、說明書、檢測報告、圖片視頻等資料，還有各種消防設備的評測、資訊、報價等]
