電氣火災監控系統是服務于常規的低壓供電網絡的監控系統，其應該是一個聯成網的整體裝配，是一個完整的系統。在開始設計工作之前應進行系統設計，選擇保護對象和保護對象火災危險等級，以確定受控點總數和具體探測器的數量。根據受控點總數和監控主機設備安裝位置確定電氣火災監控設備的選型，系統綜合布線，完成系統圖。我公司生產的電氣火災監控系統產品符合GB14287.1-2014《電氣火災監控系統第1部分電氣火災監控設備》、GB14287.2-2014《電氣火災監控系統第2部分剩余電流式電氣火災監控探測器》、GB14287.3-2014《電氣火災監控系統第3部分測溫式電氣火災監控探測器》標準要求。

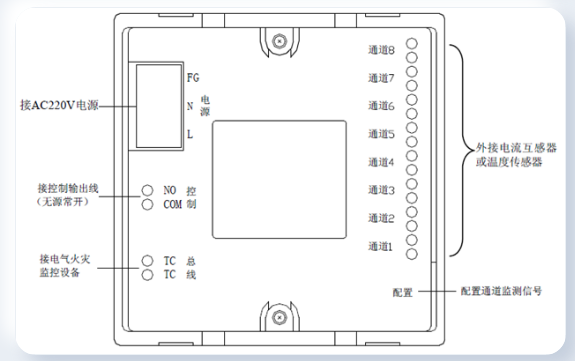

LDT9004EN組合式電氣火災監控探測器接線圖

LDT9006EN測溫式電氣火災監控探測器接線圖

LDT9007EN組合式電氣火災監控探測器接線圖

LDT9008EN組合式電氣火災監控探測器接線圖

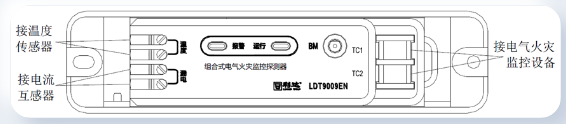

LDT9009EN組合式電氣火災監控探測器接線圖

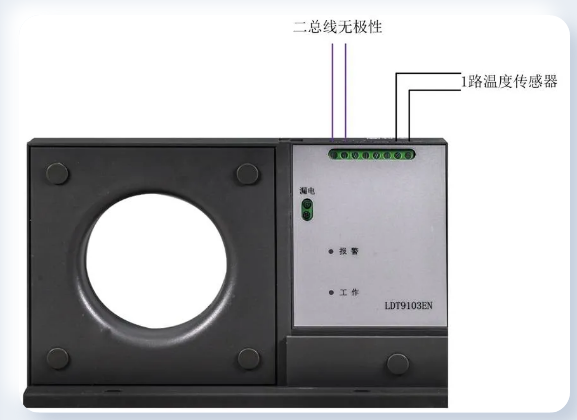

LDT9103EN組合式電氣火災監控探測器接線圖

LDT9104EN組合式電氣火災監控探測器接線圖

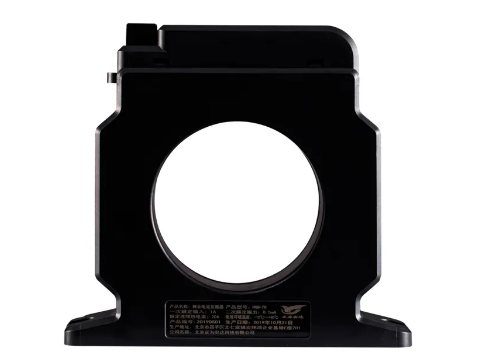

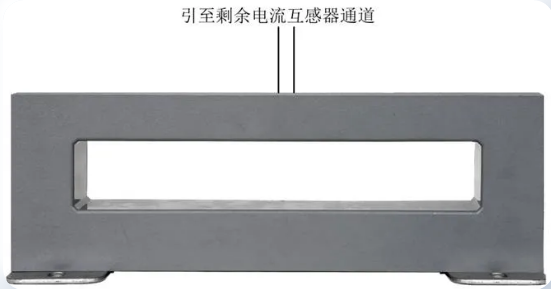

KCT系列剩余電流互感器接線圖

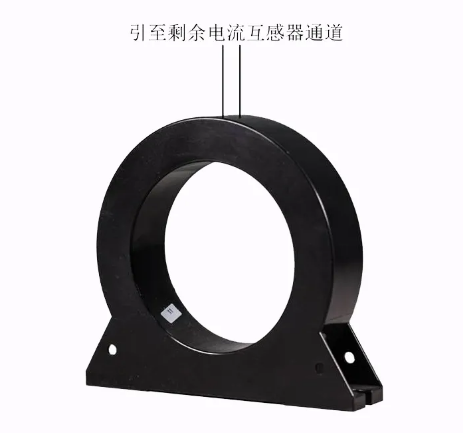

 ZCT系列剩余電流互感器接線圖

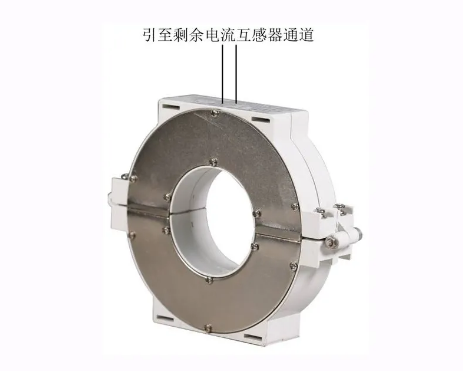

CTZ系列剩余電流互感器接線圖

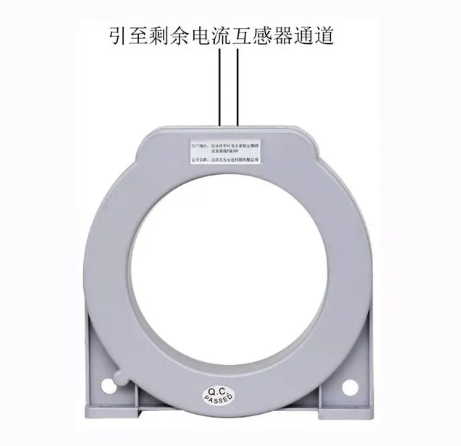

HCT系列剩余電流互感器接線圖

PT100溫度傳感器接線圖

PS2-430G104F-1000溫度傳感器接線圖
