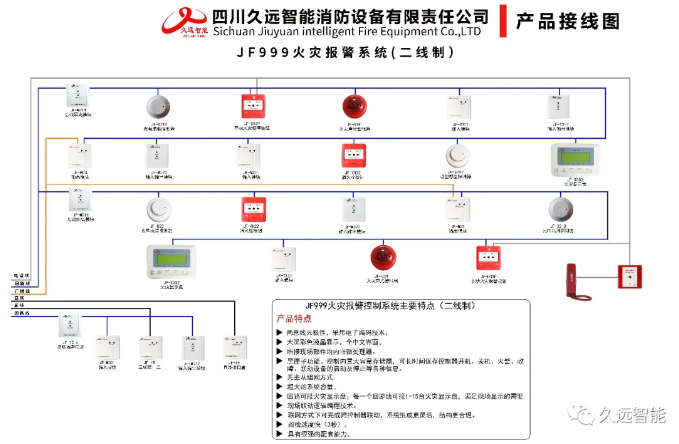

1.久遠火災報警控制系統示意圖

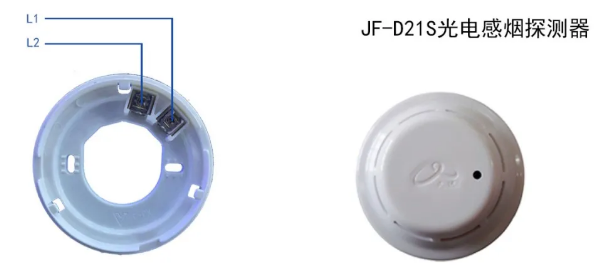

2.JF-D21S光電感煙探測器接線圖

　　L1、L2:接二總線信號線；

　　內置微處理器，探測器對自身采集到的數據進行存儲和判斷，具有自我診斷功能；

　　適用范圍廣，對不同材質燃燒后產生的白煙或黑煙均可響應；

　　抗干擾能力強：抗電磁干擾、抗溫度影響、抗腐蝕等；

　　采用SMT表面貼裝工藝。

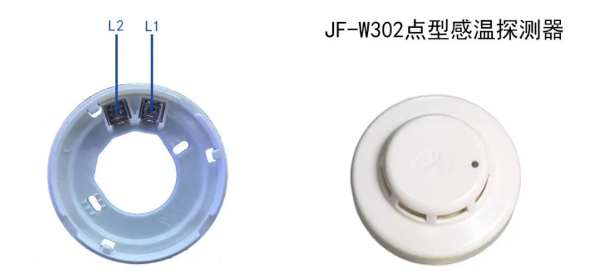

3.JF-W302點型感溫探測器接線圖

　　L1/L2:接二總線信號線；

　　內置微處理器，探測器對自身采集到的的數據進行存儲和分析，并具有自我診斷功能；

　　定溫報警功能；

　　采用玻璃封裝溫敏電阻，對溫度響應速度快；

　　有實時輸出溫度值功能，可通過控制器查看現場的溫度變化曲線；

　　穩定性高，抗靜電、抗灰塵附著、抗電磁干擾、抗腐蝕；

　　抗潮濕能力、抗環境溫度影響能力強，可適應不同氣候環境的要求。

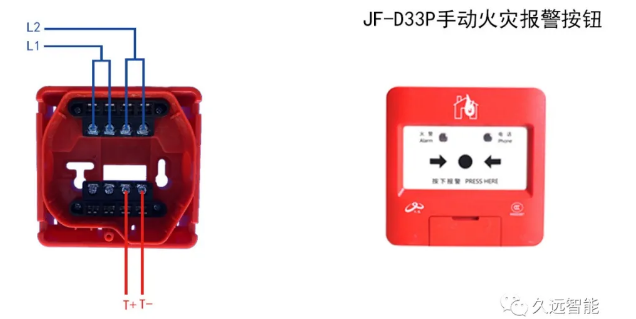

4.JF-D33P手動火災報警按鈕接線圖

　　采用二總線制，無極性要求，在保證低功率的同時使傳輸距離最遠可達1500m；

　　施工中對導線無特殊要求，導線截面面積不小于1.5mm2均可正常使用；

　　采用易于施工、維護的插拔式結構；先安裝底座，線路檢測完畢再將主體插入進行調試。

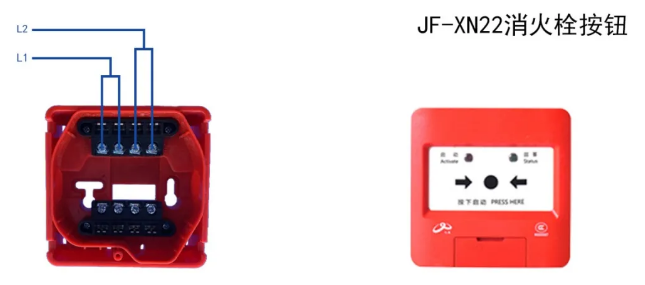

5.JF-XN22消火栓按鈕接線圖

　　采用二總線制系統，無極性要求，傳輸距離最遠可達1500m；

　　導線截面積不小于1.5mm2；

　　用手按下按壓板，即可向控制器發送啟動信號，同時直接啟動消防泵；消火栓按鈕上的按壓板按下后將其復位必須使用與該按鈕配套的專用鑰匙；

　　本按鈕采用易于客戶施工、維護的插拔式結構。先安裝底座，線路調試完成后再裝主體進行開通調試。

　　回路信號線L1和L2接手報底座5，8端子。

6.JF-M321輸入模塊接線圖

　?。ㄦ溄痈袦仉娎|、壓力開關，水流指示器，防火閥，紅外光束感煙探測器等特殊探測設備）

　　采用二總線技術，無極性要求，傳輸距離可達1000m；

　　模塊總線應使用雙絞線，導線截面積不小于1.5mm2；

　　回路信號處理電路與輸入檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強；

　　電子編碼方式，可通過專用電子編碼器編址；

　　模塊采用插拔式結構，先安裝底座，線路檢查完成后再安裝主體，進行開通調試；

　　模塊具備狀態檢測和故障檢測功能。

7.JF-M322輸入輸出模塊接線圖

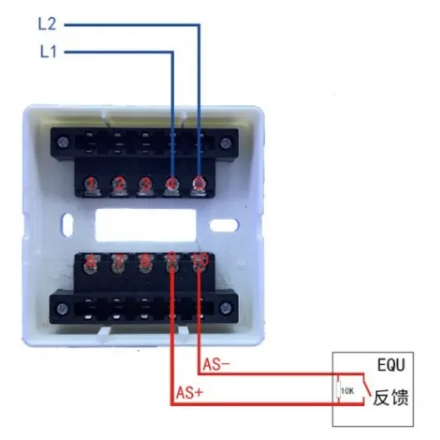

　　具有一組繼電器輸出觸點；

　　模塊電源輸入電壓范圍廣，可在DC16-30V范圍內正常工作；

　　通信采用二總線技術，無極性要求，在保證低功耗的同時使傳輸距離最遠達1000m；

　　施工中建議使用雙絞線，導線截面積不小于1.5mm2；

　　回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強；

　　電子編碼方式，可通過專用電子編碼器編址；

　　本模塊采用易于客戶施工、維護的插拔式結構；

　　具備狀態檢測和多種故障檢測功能；

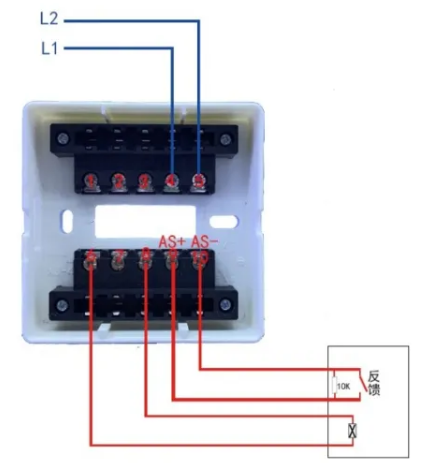

　?。o源開關量輸出，控制有源的卷簾門，電梯，智能應急照明箱)

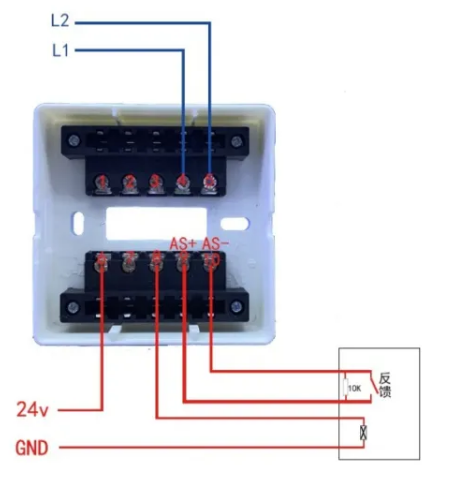

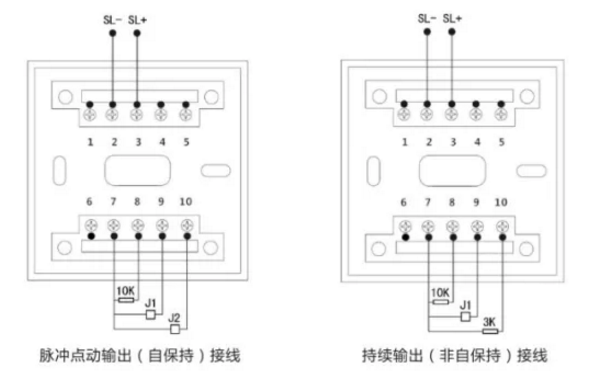

8.JF-M324輸入輸出模塊接線圖

　　用于控制正壓風口和勵磁脫扣強切柜；

　　具有一組24v/1.5A/100ms脈動輸出；

　　模塊電源輸入電壓范圍廣，可在DC16-30v范圍內正常工作；

　　通信采用二總線技術，無極性要求，在保證低功耗的同時使傳輸距離最遠達1000m；

　　施工中建議使用雙絞線，導線截面積不小于1.5mm2；

　　回路信號線處理電路與輸入輸出檢測信號處理電路實現氣隔離，模塊穩定性高，抗干擾能力強；

　　電子編碼方式，可通過專用電子編碼器編址；

　　本模塊采用易于客戶施工，維護的插拔式結構。

　　具備狀態檢測和多種故障檢測功能。

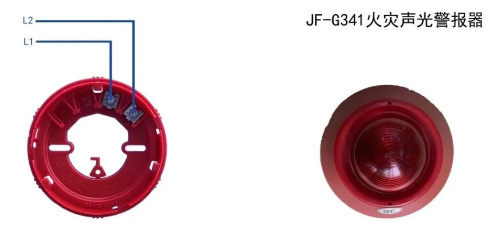

9.JF-G341火災聲光報警器接線圖

　　內置微處理器；

　　采用SMT表面貼裝工藝；

　　兩總線（無極性）；

　　施工中對導線無特殊要求，只要導線截面面積大于等于1.5mm2、線長≤1000m均可正常使用。

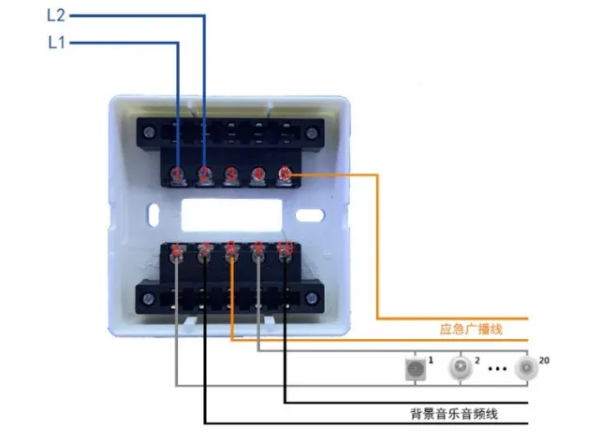

10.JF-M23輸出模塊接線圖

　　內置CPU，可靠、穩定、智能化、功耗低；

　　采用電子編碼方式，可通過專用電子編碼器對模塊編址；

　　插拔式結構，布線后調試前再將部件插入底座易于施工、維護；

　　無極性兩總線，線規格ZR-RVS-2×1.5mm2，傳輸距離≤1500m；

　　輸出方式：2組線電器無源轉換觸點，觸點容量：音頻120VAC,0.5A，模塊接到啟動指令后，其輸出繼電器將一直保持動作狀態，只有當接收到停止指令或控制器復位指令才恢復狀態。

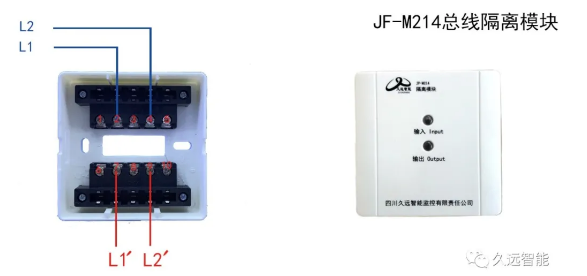

11.JF-M214隔離模塊接線圖

　　隔離模塊是用于隔離控制器二總線接線端與總線設備的模塊，當二總線信號線路上發生短路現象時，隔離模塊將自動斷開總線設備與控制器的電路聯接。每個隔離模塊最多可帶32個總線設備。

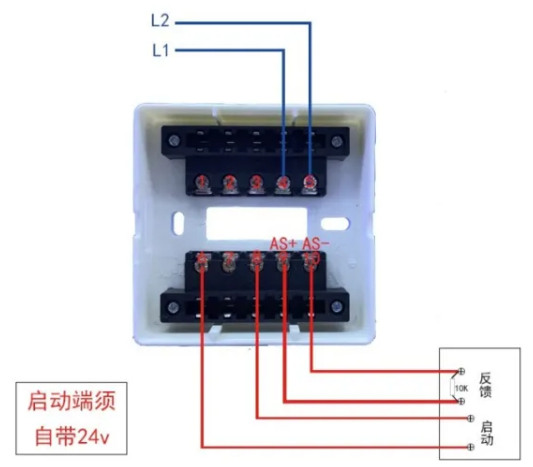

12.JF-15直線接口盒接線圖

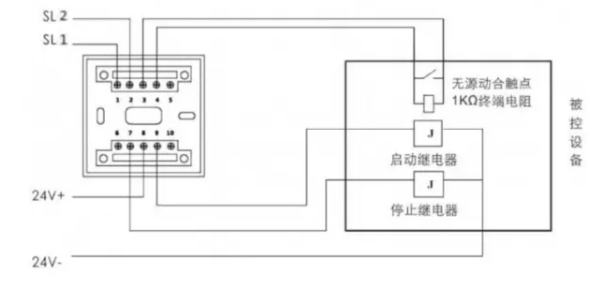

　　適用于設備本身具有啟動狀態保持的設備控制器（自帶保持）；

　　需要分別接“啟動”“停止”兩組控制線。

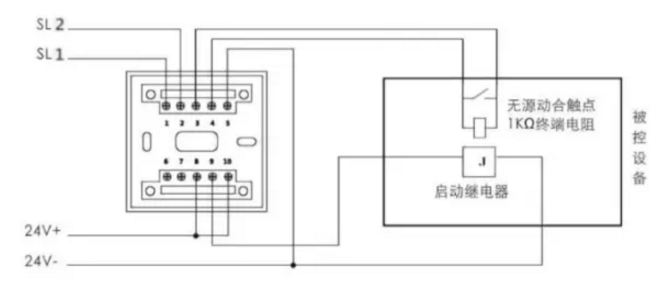

　　適用于設備本身不具有啟動狀態保持的設備控制器（非自保持）；

　　接通24v則啟動設備，停止則關閉設備。

13.JF-25直線接口盒接線圖

　　模塊的輸出方式可通過更改控制器“設置直線登記及故障檢測”菜單下的“輸出狀態”進行設置，其中“0”代表持續輸出，“1”代表單次輸出；

　　持續輸出時僅C1端子輸出，“啟動”狀態輸出24v電壓，“停止”狀態不輸出；

　　單次輸出時C1,C0都有輸出信號，“啟動”時C1輸出24v電壓，2秒后停止輸出；“停止”時C0輸出24v電壓，2秒后停止輸出；

　　二總線，功耗低，最遠傳輸距離1500m。導線截面積為1.5mm2，對導線無特殊要求。施工簡便，費用低廉；

　　具有斷線監控功能.。
