JTGB-UF-XSS665紅外多參量火焰探測器是一種工業防爆型產品,它基于探測火焰所發出的特征紅外線，將現場采樣來的各種參量經先進的智能算法處理后來判斷火情是否存在，與其他火焰探測器相比較，其響應速度快，可靠性高判斷準確。適用于易燃易爆環境中明火階段的火災探測報警。以下是JTGB-UF-XSS665點型紅外火焰探測器端子接線介紹。

　　備注：

　　1-6端子功能為出廠標配

　　7-12端子功能為可選配

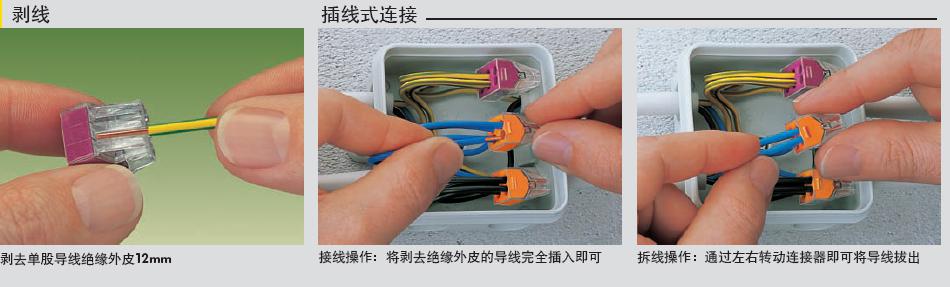

　　1、所有的電纜線通過探測器上的防爆電纜進線接頭連接到接線端子上見圖。端子的接口可以連接0.7mm～2.5mm的多

　　膠實心線。每根線的線頭應按下圖剝線：

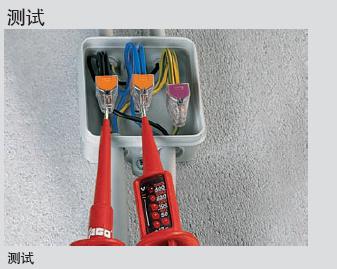

　　2、外部甩線端子采用德國WaGo,直插進線端子，方便于現場連線，見下圖：

　　功能具體描述：

　　TB1上共有十二個接線端子，以下對各個端子的功能具體描述：

　　(1)火警輸出(繼電器觸點)

　　端子1COM(無源報警公共端)

　　端子2N/O(無源常開點)

　　描述：*端子連接(K)報警繼電器的無源干觸點

　　*觸點容量(額定負載)：2A@30VDC0.5A@120VA

　　*觸點形式為雙刀雙擲

　　(2)故障輸出(繼電器觸點)

　　端子5COM(無源報警公共端)

　　端子6N/C(無源常閉點)

　　描述：*端子連接(K1)故障繼電器，故障報警輸出為開機通電后鎖定狀態，這種組態是標準的，不能

　　改變的，故障報警是在斷電、欠壓時和布線故障動作。

　　*觸點容量(額定負載)：2A@30VDC0.5A@120VAC

　　*觸點形式為雙刀雙擲。

　　(3)電源連接

　　端子324VDC

　　端子4DC地(為探測器電源公共地)　　描述：*探測器電源電壓范圍為18VDC～36VDC(17.5為欠壓)，+24VDC時電源線最大長度見如下

　　(供電電纜線回路阻抗最大為20歐姆)
