一、JTW-LD-ZC100-105不可恢復感溫電纜探測器產品外形結構及安裝

　?。?）JTW-LD-ZC100-105安裝說明

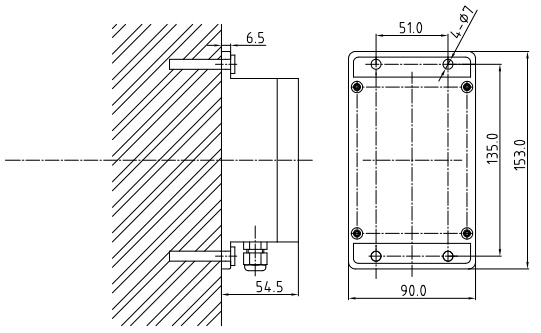

　　接線盒、終端盒產品安裝尺寸見圖1。安裝時分別用φ7的膨脹螺栓將接線盒、終端盒固定即可。

圖1 接線盒、終端盒產品安裝尺寸

　?。?）布線說明

　　電源連接電纜、信號輸出連接電纜的外徑應在Φ4.0～Φ7.0mm之間的電纜，電纜截面為圓形，此時防水接頭才能達到良好的防水效果，電纜在盒體內分頭連接；感溫電纜中間連接電纜的外徑應在Φ3.0～Φ4.0mm之間電纜，并旋緊防水接頭，以達到良好的密封效果。

　　二、JTW-LD-ZC100-105不可恢復式感溫電纜產品接線說明

　　接線盒接線端子示意圖如圖2所示：


圖2 接線盒接線端子示意圖

　　其中：

　　（1）探測器AB：接感溫電纜，無極性連接

　?。?）模塊AB：接聯動模塊輸入端，無極性連接。

　　終端盒接線端子示意圖如圖3：

圖3 終端盒接線端子示意圖

　　三、JTW-LD-ZC100-105不可恢復感溫電纜探測器調試說明

　　(1)把接線盒通過報警輸入模塊聯入火災報警控制器，檢查所有接線并確認正確后，打開火災報警控制器電源，火災報警控制器應開機注冊，系統應進入正常監視狀態。

　　(2)當系統處于正常監視狀態時，模擬線型感溫火災探測器故障{將感溫電纜從終端盒處斷開)，微機調制器應能向火災報警控制器上傳故障信號。

　　(3)將感溫電纜重新接好，故障信號應恢復。

　　(4)當系統處于正常監視狀態時，模擬線型感溫火災探測器火警(短路感溫電纜線芯)，接線盒應能通過輸入模塊向火災報警控制器上傳火警信號。

　　(5)試驗完畢后，通過火災報警控制器復位火災報警信號，系統恢復正常。
