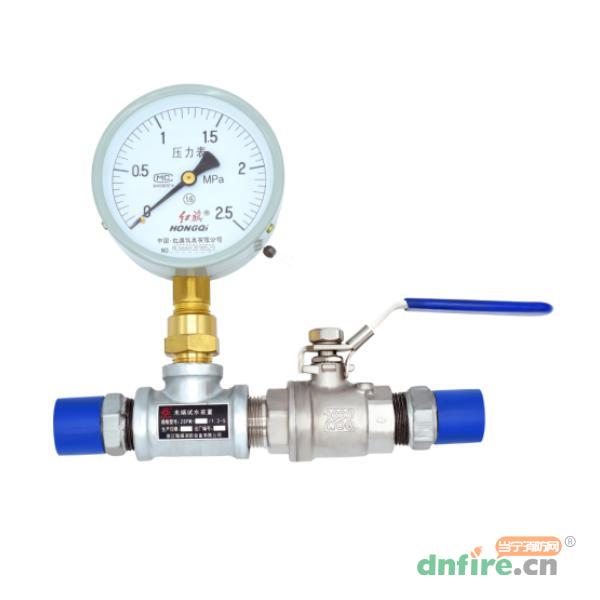

一、末端試水裝置概述
末端試水裝置適用于濕式系統、干式系統、預作用系統、閉式泡沫水噴淋系統各分區的最不利處及雨淋系統傳動探測管網的最不利處,用于監控自動噴水滅火系統末端壓力,并可檢驗系統啟動、報警及聯動等功能。
產品執行標準:GB5135.21《自動噴水滅火系統第21部分:末端試水裝置》
系統設計:請參照GB50084《自動噴水滅火系統設計規范》
施工設計:請參照GB50261《自動噴水滅火系統施工及驗收規范》
二、末端試水裝置功能
1.模擬噴淋系統各保護區最不利處的噴頭工作時,檢測水流指示器、報警閥與壓力開關的聯動、復位性能;
2.測試干式、預作用、泡沫噴淋系統最不利處的工作介質轉換時間,如氣轉水,水轉泡沫;
3.便于今后對管道的沖洗、換水維護等;
4.顯示最不利處噴頭的靜水壓力與噴灑壓力。
三、末端試水裝置主要技術參數
1.額定工作壓力:1.2MPa;
2.密封試驗壓力:1.32MPa
3.使用環境溫度:4℃~70℃
四、末端試水裝置產品結構

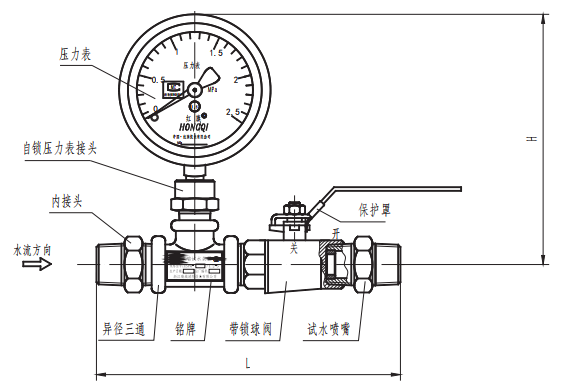

末端試水裝置由自鎖壓力表接頭、壓力表、帶鎖球閥、試水噴嘴、保護罩、銘牌及管路附件等組成。
五、末端試水裝置尺寸與選型

型號規格 |
公稱通徑 |
L |
H |
流量系數K |
連接螺紋 |
ZSPM-80/1.2-S |
DN20 |
200 |
175 |
80 |
R2 3/4 |
ZSPM-115/1.2-S |
DN20 |
200 |
175 |
115 |
R2 3/4 |
ZSPM-161/1.2-S |
DN25 |
230 |
185 |
161 |
R2 1 |
ZSPM-202/1.2-S |
DN25 |
230 |
185 |
202 |
R2 1 |
ZSPM-242/1.2-S |
DN25 |
230 |
185 |
242 |
R2 1 |
ZSPM-363/1.2-S |
DN40 |
275 |
200 |
363 |
R2 1½ |
