石崢嶸：消防水泵吸水管和出水管路，以及壓力表、止回閥、控制閥、流量計等部件的設置要求，存在較大爭議，本文供參考！

第一章 吸水管路的主要部件及要求

水泵吸水管路的安裝次序，通常是控制閥、過濾器（如有）、壓力表、撓性接頭、偏心大小頭、水泵吸水口，具體說明如下：

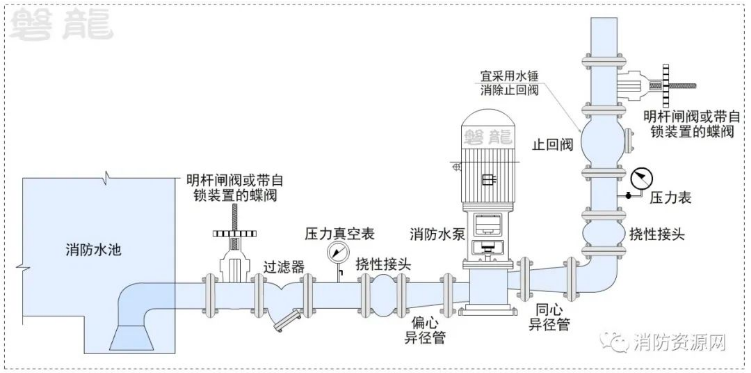

（圖示1）

一、為方便檢修，吸水管上應設置明桿閘閥或帶自鎖裝置的蝶閥，當設置暗桿閥門時應設有開啟刻度和標志；當管徑超過DN300時，宜設置電動閥。（5.1.13）

二、消防水泵吸水管可設置管道過濾器，管道過濾器的過水面積應大于管道過水面積的4倍，且孔徑不宜小于3mm。（5.1.15）

　　注：過濾器非必選項，可根據實際需要確定，如需采用，宜采取防范局部氣囊的措施。

三、消防水泵吸水管上應設置壓力表，并應符合下列規定：

　　1、消防水泵吸水管宜設置真空表、壓力表或真空壓力表，壓力表的最大量程應根據工程具體情況確定，但不應低于0.70MPa，真空表的最大量程宜為-0.10MPa。（5.1.17）

　　2、壓力表的直徑不應小于100mm，應采用直徑不小于6mm的管道與消防水泵進出口管相接，并應設置關斷閥門。（5.1.17）

　　3、壓力表通常安裝在水泵入口前（如圖示1），以準確反饋水泵入口壓力，也可通過壓力變化觀察過濾器（如有）的堵塞情況。

四、為方便檢修維護，水泵吸水管路的安裝次序，通常是控制閥、過濾器（如有）、壓力表。

五、為避免形成氣囊，吸水管與水泵的連接，應采用偏心異徑管（偏心大小頭），并應采用管頂平接，吸水管路應避免倒坡和管路局部升高，應確保下游管路的管頂不低于上游管路。

六、當吸水口處無吸水井時，吸水口處應設置旋流防止器。（5.1.12）

七、為方便安裝和減震，水泵的進出管路均需要通過撓性接頭連接。

八、消防水泵的吸水管、出水管道穿越外墻時，應采用防水套管；當穿越墻體和樓板時，應符合《消水規》第12.3.19條第5款的要求。（5.1.13）

九、消防水泵的吸水管穿越消防水池時，應采用柔性套管；采用剛性防水套管時應在水泵吸水管上設置柔性接頭，且管徑不應大于DN150。（5.1.13）

第二章 出水管路的主要部件及要求

水泵出水管路的安裝次序，通常是大小頭、撓性接頭、壓力表、止回閥、控制閥、流量計和防超壓裝置接口等。具體說明如下：

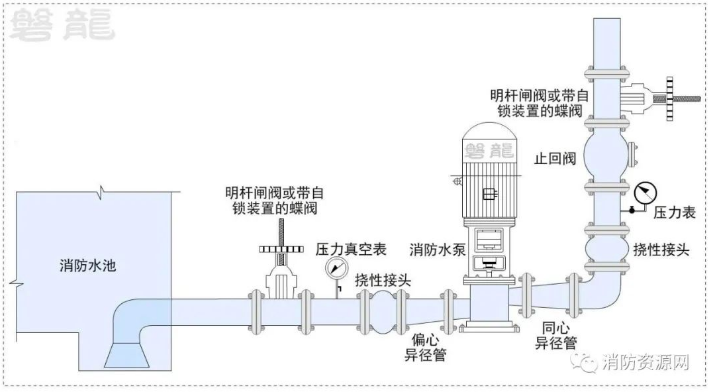

（圖示2）

一、消防水泵吸水管和出水管上應設置壓力表，并應符合下列規定：

　　1、消防水泵出水管壓力表的最大量程不應低于其設計工作壓力的2倍，且不應低于1.60MPa。（5.1.17）

　　2、壓力表的直徑不應小于100mm，應采用直徑不小于6mm的管道與消防水泵進出口管相接，并應設置關斷閥門。（5.1.17）

　　3、壓力表通常設置在止回閥前面，以正確反饋水泵出口壓力。

二、消防水泵出水管上應設置止回閥。

　　為防止水錘危害，止回閥宜采用水錘消除止回閥，當消防水泵供水高度超過24m時，應采用水錘消除器。（8.3.3）

　　注：當消防水泵出水管上設有囊式氣壓水罐時，可不設水錘消除設施。

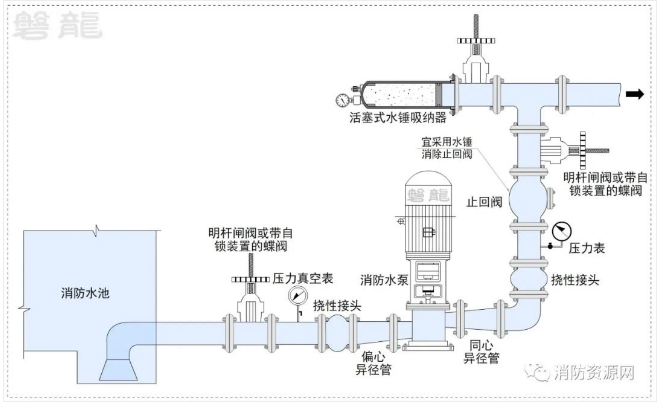

（圖示3）

三、出水管上應設置明桿閘閥，當采用蝶閥時，應帶有自鎖裝置；當管徑大于DN300時，宜設置電動閥門。（5.1.13）

　　注：控制閥通常安裝在止回閥后，方便止回閥和水泵的檢修。

四、每組消防水泵，應在消防水泵房內設置流量測試裝置：

　　1、單臺消防給水泵的流量不大于20L/s、設計工作壓力不大于0.50MPa時，泵組應預留測量用流量計接口，其他泵組宜設置泵組流量測試裝置。（5.1.11）

　　2、消防水泵流量檢測裝置的計量精度應為0.4級，最大量程的75%應大于最大一臺消防水泵設計流量值的175%；（5.1.11）

　　3、流量計接口位置通常在止回閥和控制閥之間，方便檢修維護。

　　4、流量計接口須適應流量計要求（口徑及前后管道長度等）。注：規范圖示中，預留DN65接口的方式有誤。

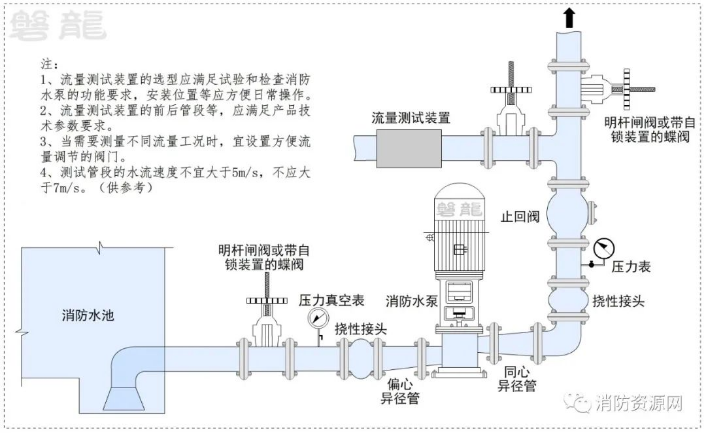

（圖示4）

五、每組消防水泵應在消防水泵房內設置壓力測試裝置，并應符合下列規定：（5.1.11）

　　1、單臺消防給水泵的流量不大于20L/s、設計工作壓力不大于0.50MPa時，泵組應預留測量用壓力計接口，其他泵組宜設置泵組壓力測試裝置；

　　2、消防水泵壓力檢測裝置的計量精度應為0.5級，最大量程的75%應大于最大一臺消防水泵設計壓力值的165%。注：當水泵出口壓力表滿足要求時，不需要單獨設置壓力測試裝置。

六、每臺消防水泵出水管上應設置DN65的試水管，并應采取排水措施。（5.1.11）

七、消防水泵的出水管路上，還應采取防止管網超壓的技術措施。通常的措施是設置超壓泄壓閥（泄壓/持壓閥），管路壓力超過安全值時自動開啟泄壓，壓力正常時自動關閉，維持管網設備在設定的安全值下運行。超壓泄壓閥宜設置在止回閥和控制閥之間，防止系統試水和流量測試超壓（注：本建議要求與規范圖示不同，具體可依現場實際需要確定。文末附爭議探討?。?/span>

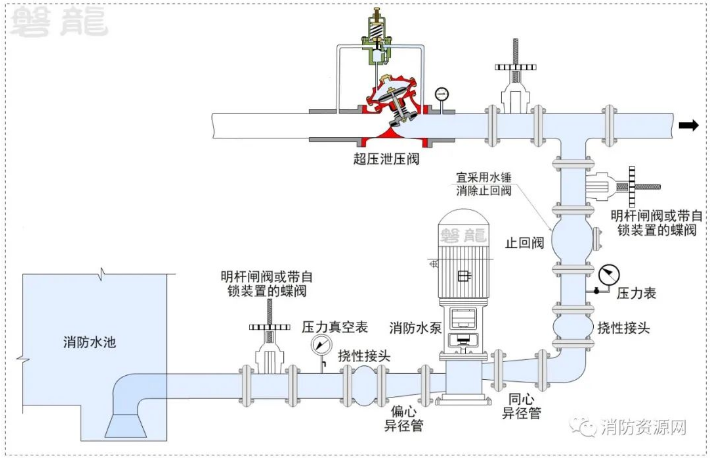

（圖示5）

八、消防水泵從市政管網直接抽水時，應在消防水泵出水管上設置有空氣隔斷的倒流防止器；（5.1.12）

第三章 系統安裝示例

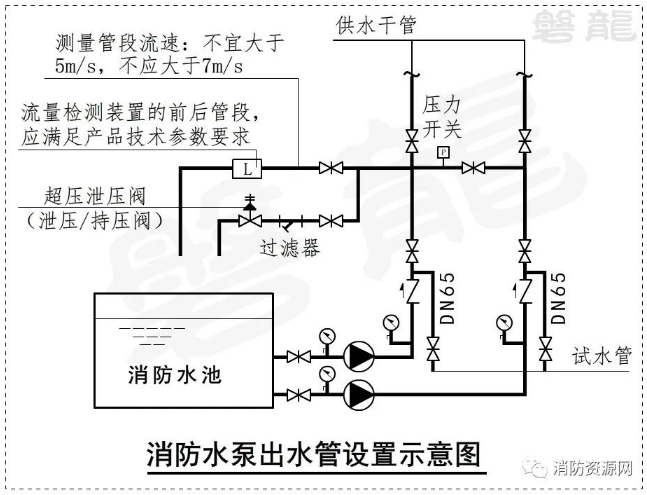

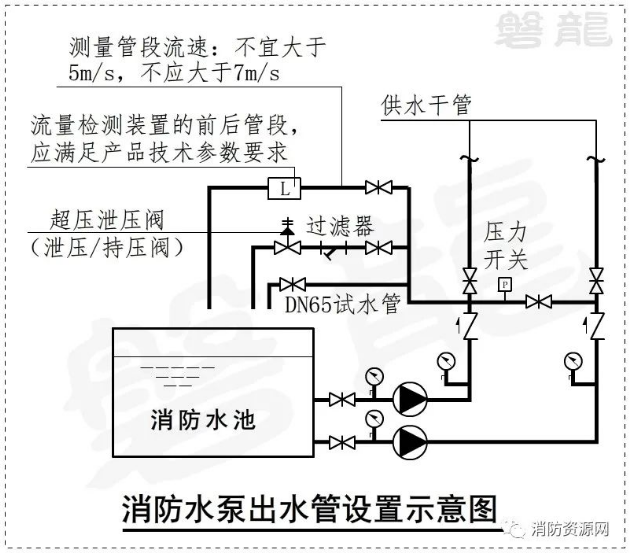

如圖所示的一用一備系統中：

　　1、吸水管路設置控制閥、壓力表，出水管路設置壓力表、止回閥和控制閥。

　　2、在止回閥和控制閥之間，設置流量測試管路，同時也是試水管路和泄壓管路。流量測試管路的管徑，應根據流量測試裝置的接口管徑確定。

　　3、說明：原則上，泄壓閥、試水閥和流量測試裝置等排水，均可回流到消防水池中。為防止對消防水池的污染，實際應用中，建議設置旁通管路，將少量的排水直接排向泵房集水坑。

（圖示6：僅供參考）

（圖示7：僅供參考）

第四章 爭議及探討（以下觀點，供參考）

一、規范圖示的流量測試裝置，管路直徑有誤？

　　規范圖示中，流量測試裝置采用DN65管路，不妥！

　　為保證數據準確，流量測試裝置對接口口徑和前后管路都有一定要求，流量測試管路必須與之匹配。測量管段流速，不宜大于5m/s，不應大于7m/s，流量檢測裝置的前后管段，應滿足產品技術參數要求。

二、消防水泵的試水管直徑，是否必須為DN65？

　　當設置消防水泵試水管時，試水管管徑應為DN65。

　　參專題：替代原則·管徑要求|水泵試水管、流量測試裝置！

三、當消防水泵設置有流量測試裝置時，可否不設置試水管？

　　當消防水泵設置有流量測試裝置，并方便用于消防水泵的常規試驗檢查時，出水管上無需設置試水管。

　　觀點供參考，具體參專題：替代原則·管徑要求|水泵試水管、流量測試裝置！

四、壓力測試裝置是否必要？

　　當水泵出口壓力表滿足壓力測試裝置的精度和量程要求時，不需要另外設置壓力測試裝置。

五、每組水泵的流量測試裝置、試水管路、超壓泄壓閥等，可否共用？

　　通過合理的管路布置，每組水泵的以上管路和裝置可以共用，參見前述系統安裝示例。

六、怎樣理解“防止消防水泵低流量空轉過熱的技術措施”？

　　規范中所述的水泵空轉和零流量運轉，與常規概念不符，導致理解混亂！可參考專題講解：消防水泵空轉和零流量運轉，概念、危害及防范措施。

七、防止管網超壓的技術措施，可以采用安全閥嗎？

　　不宜采用安全閥，應采用水力控制泄壓閥，具體詳見專題講解：消防安全泄放裝置的應用，同時可參照水力控制泄壓閥專題：水力控制泄壓閥

八、設置有水錘消除器或水泵出水管上設有囊式氣壓水罐的系統，水泵出口止回閥還需要采用水錘消防止回閥嗎？

　　原則上，只要水錘消除器設置合理，水泵出口止回閥就不一定需要采用水錘消除止回閥。但考慮裝置功能和現場設置要求的不確定性，本文認為，即使設置有水錘消除器，消防水泵出水管上的止回閥，仍宜采用具備水錘消除功能的止回閥，可采用緩閉式止回閥。
