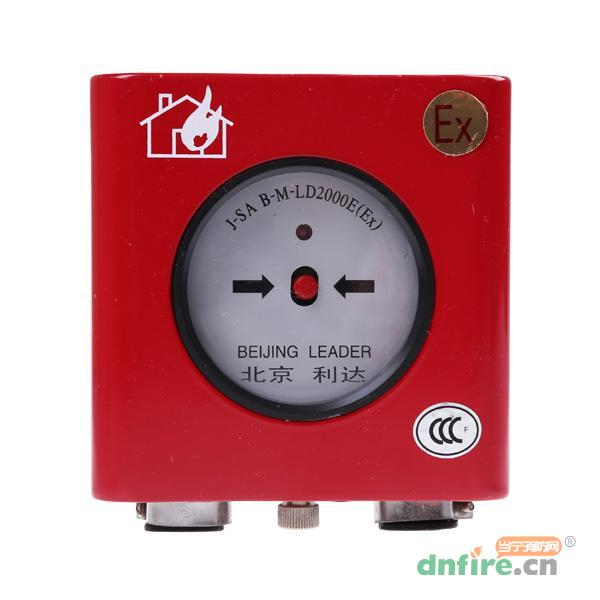

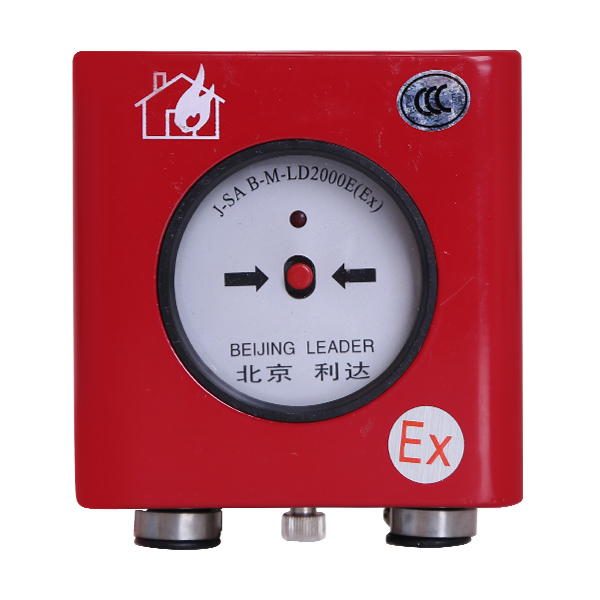

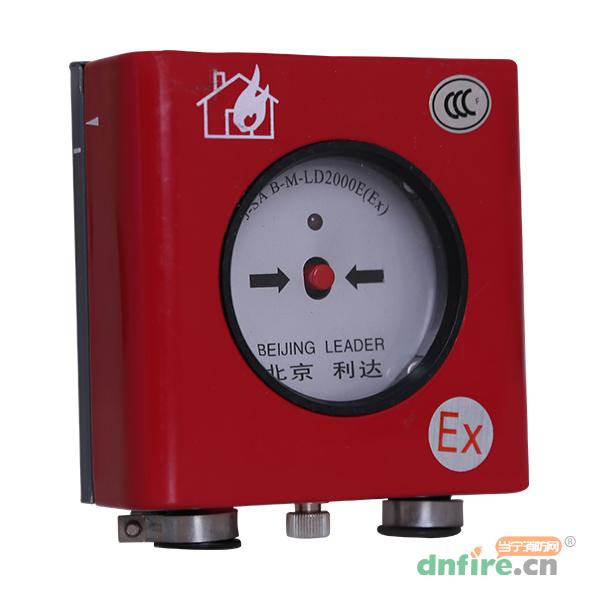

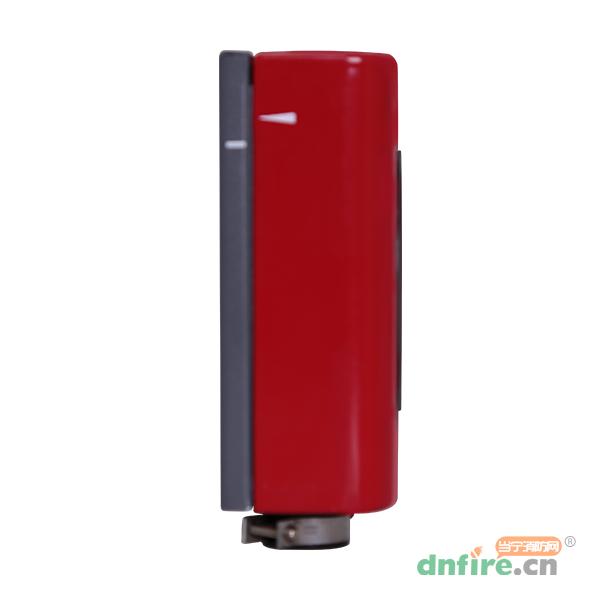

一、J-SAB-M-LD2000Ex防爆型手動報警按鈕介紹：
J-SAB-M-LD2000Ex防爆型手動報警按鈕采用特殊防爆技術。適用于石油、化工等行業，具有防爆要求的場所?？梢酝ㄟ^LD4800E防爆編碼接口與利達公司生產的LD128E系列火災報警控制系統配合使用。滿足GB3836.4-2000及國家防爆標準(本安型)i b Ⅱ CT6。

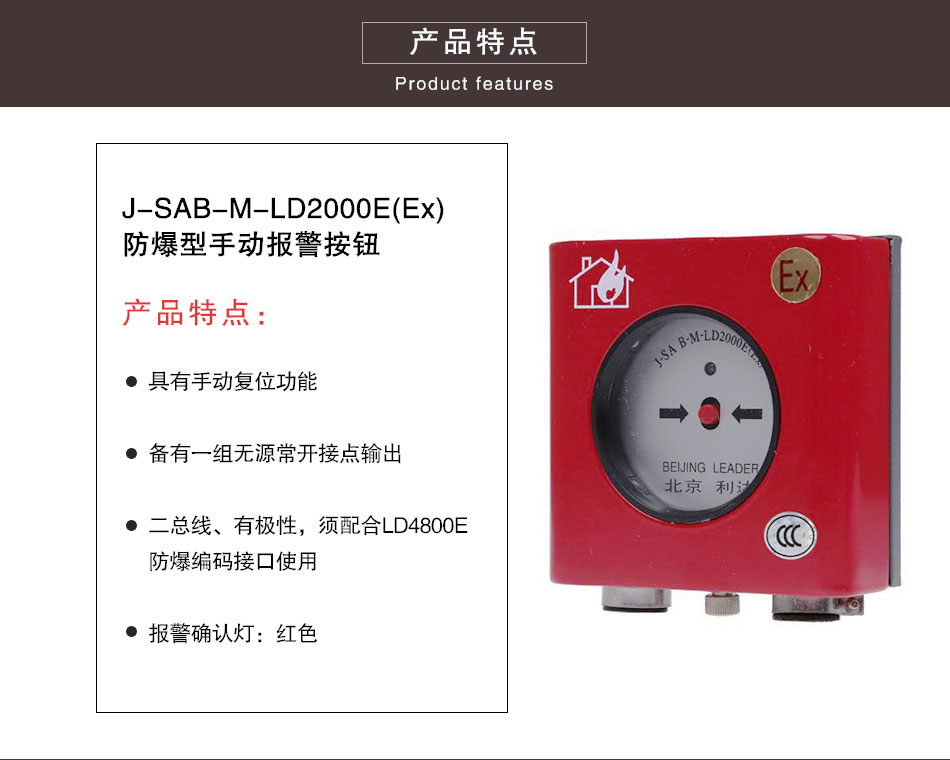

二、J-SAB-M-LD2000Ex防爆型手動報警按鈕功能：

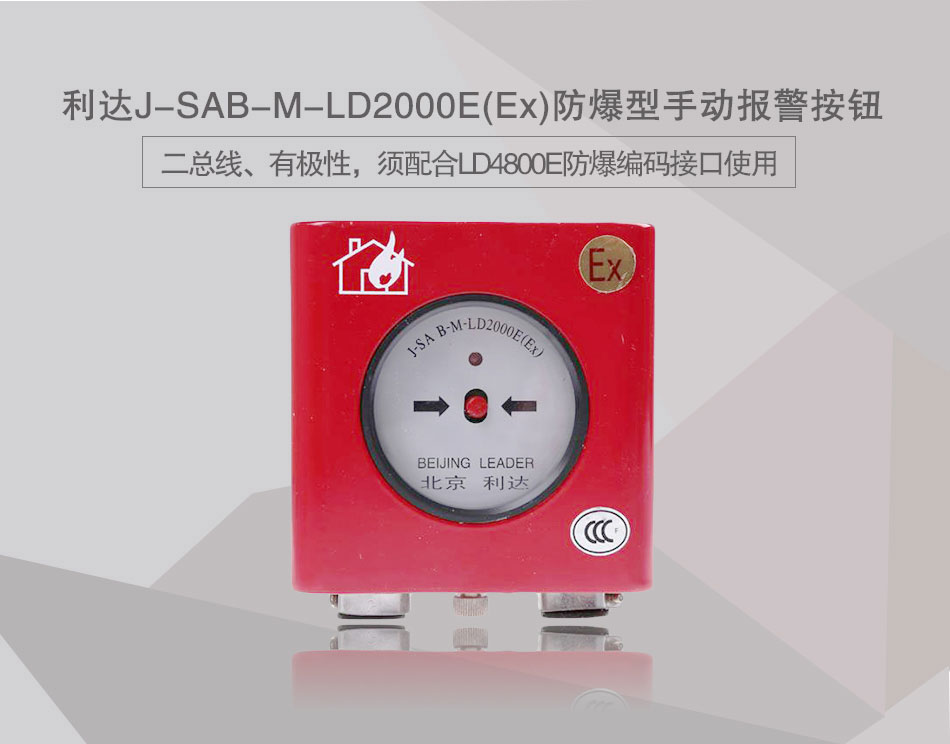

★二總線、有極性，須配合LD4800E防爆編碼接口使用
★具有手動復位功能
★備有一組無源常開接點輸出
★報警確認燈：紅色
三、J-SAB-M-LD2000E(Ex)防爆型手動報警按鈕主要技術指標：
| 內容 |
技術參數 |
| 單指示燈 |
工作指示——紅燈閃亮 火警確認——紅燈常亮 |
| 工作電壓 |
DC14V-24V（經安全柵供給電） |
| 工作電流 |
靜態電流：<0.6mA 報警電流：<1.5mA |
| 工作環境溫度 |
-10℃-55℃ |
| 工作環境相對濕度 |
≦95%RH(40±2℃) |

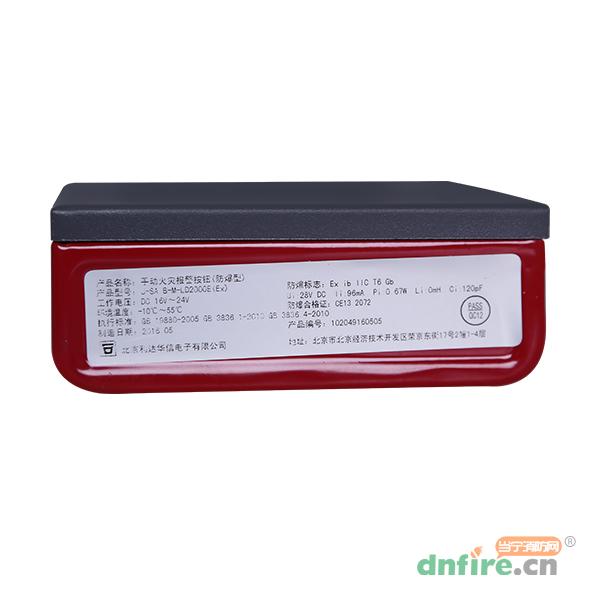

| 防爆標志 |
ExibⅡCT6 |
| 本安防爆參數 |
U1:DC28V、I1:35mA、P1:0.84W、C1:0.028uF、L1:0.1mH |
| 最大外形尺寸 |
寬100mm×高112mm×厚37.5mm |
| 重量 |
0.35kg±0.01kg |

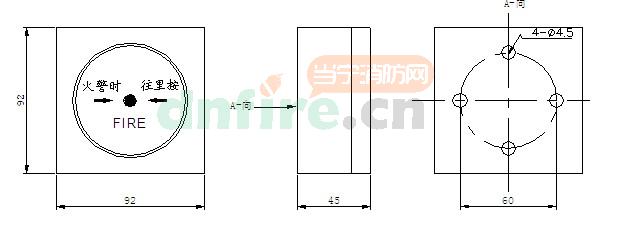

四、J-SAB-M-LD2000E(Ex)防爆手報結構與安裝尺寸圖：（底盤貼膜為銀色）
.jpg)
五、J-SAB-M-LD2000E(Ex)端子圖與接線圖示例：
.jpg)
六、J-SAB-M-LD2000E(Ex)防爆手報安裝步驟：

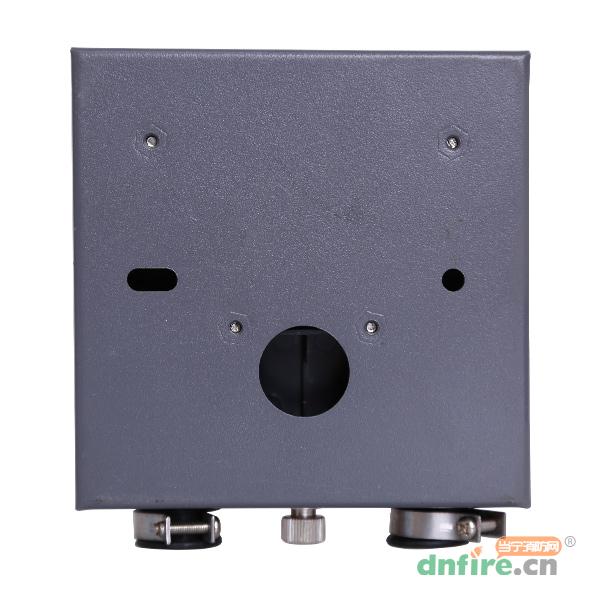

★取底殼：LD2000Ex防爆手動報警按鈕“底殼”和“按鈕部分”兩部分組成，從包裝中取出后分開，取出底殼而將按鈕部件暫時妥善保存于包裝盒中。
★固定底座：將導線從底殼背面穿過圓孔，用合適的自攻螺釘把底座固定在墻面。
★接線：剪、剝導線后按上圖接線圖所示將各導線與相應端子正確連接。
★系統接線查驗后，將“按鈕部分”插到底座里，并按壓使兩部分扣緊合縫。
七、J-SAB-M-LD2000E(Ex)防爆型手動報警按鈕布線要求：
★導線：探測器回路二總線宜選用截面積≥1.0mm2的雙色雙絞銅芯線,穿金屬管或阻燃管敷設，也可采用控制電纜，
★如KVV—2×0.75。
★連接導線的長度應以總導線電阻＜70Ω為限，否則應增大導線的線徑。
