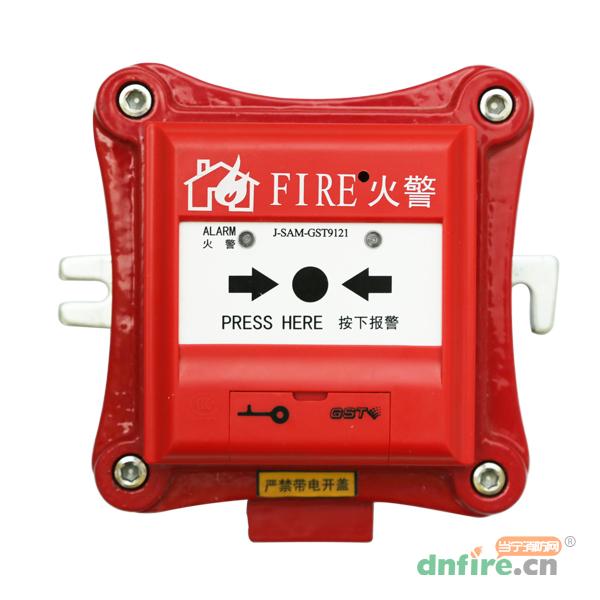

一、J-SAM-GST9121(Ex)防爆火災手動報警按鈕概述：
J-SAM-GST9121(Ex)防爆火災手動報警按鈕（簡稱按鈕）為編碼型按鈕，是阜新金鼎防爆安全設備有限公司與海灣安全技術有限公司合作開發。該產品是將J-SAM-GST9121型手動火災報警按鈕（普通型）進行隔爆處理，防爆型式為隔爆型。適用于安裝在含有ⅡC（ⅡB）級T6溫度組別的爆炸性氣體環境場所。J-SAM-GST9121(Ex)防爆火災手動報警按鈕能有效抵御灰塵污染和潮濕空氣的影響。當人工確認火災發生后按下報警鈕上的按片，可向控制器發出火災報警信號，控制器接收到報警信號后，顯示出報警按鈕的編碼住處并發出報警聲響。
J-SAM-GST9121(Ex)防爆手動報警器符合GB3836.1—2000<<爆炸性氣體環境用電氣設備第1部分：通用要求>>、GB3836.2--2000<<爆炸性氣體環境用電氣設備第2部分：隔爆型”d”>>的要求。經國家指定的檢驗單位檢驗合格，并取得了防爆合格證書。
二、J-SAM-GST9121(Ex)防爆火災手動報警按鈕特點
1、采用拔插式結構設計，安裝簡單方便。
2、按下報警按鈕按片，報警按鈕是提供的獨立輸出觸點，可直接控制其它外部設備。
3、報警按鈕上的按片在按下后可用專用工具復位。
4、用微處理器實現對消防設備的控制，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
5、地址碼為電子編碼，可現場改寫。
三、J-SAM-GST9121(Ex)防爆火災手動報警按鈕主要技術參數
| 防爆標志 |
□ExdⅡCT6； □ExdⅡBT6 |
| 工作電壓 |
DC24V 允許范圍：16V—28V |
| 工作電流 |
監視電流≦0.6mA,報警電流：≦1.8mA |
| 輸出容量 |
額定DC30V/100mA，無源輸出觸點信號，
接觸電阻≦100mΩ |
| 啟動零件形式 |
可重復使用型 |
| 啟動方式 |
人工按下按片 |
| 復位方式 |
用專用鑰匙復位 |
| 指示燈 |
紅色，正常巡檢時約3s閃亮一次，報警后點亮 |
| 編碼方式 |
電子編碼，編碼范圍在1-242之間任意設定 |
| 線制 |
與控制器無極性二線制連接 |
| 使用環境 |
溫度：－20℃～＋55℃
相對濕度：≤95％ 不結露
大氣壓力：80kPa～110kPa |
| 外殼防護等級 |
IP65 |
| 外形尺寸 |
154×149×68（mm） |
|
重 量
|
|
四、J-SAM-GST9121(Ex)防爆火災手動報警按鈕結構特征與工作原理

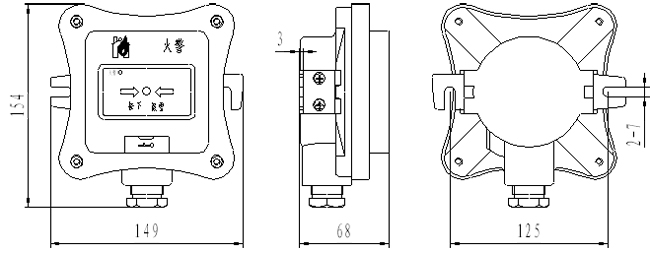

1、J-SAM-GST9121(Ex)防爆手報的外形示意圖如圖所示。`
2、工作原理
J-SAM-GST9121(Ex)防爆火災手動報警按鈕用用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。報警按鈕內置單片機，完成報警檢測及與控制器通訊功能。單片機內含EEPROM用于存儲地址碼、設備類型等信息，地址碼可通過海灣安全技術有限公司生產的GST-BMQ-1B或GST-BMQ-2型電子編碼器進行現場更改。
五、J-SAM-GST9121(Ex)安裝與接線
1、安裝:根據現場情況可分為壁式安裝和立柱式安裝。壁式安裝用M6螺釘通過按鈕安裝爪將按鈕固定在墻壁上，一般要求按鈕底部距地面高1.5m。立式安裝須用專門立柱在地面上固定，其安裝要求與壁式安裝相同。電纜的引入裝置:ⅡB級采用封口螺帽壓緊密封圈結構；ⅡC級采用密封填料函結構。
注：產品向系統連接時，采用截面積S≥1.0mm2的橡塑電纜連接，封口螺帽必須擰緊，否則會影響按鈕的防爆性能。
2、接線：松開按鈕蓋的固定螺釘，將控制器總線接在Z1、Z2端子上，連線接好后，將按鈕蓋與體裝好。
Z1、Z2：無極性信號二總線接線端子；
K1、K2：額定DC30V/100mA無源常開輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。
