前言

　　本文件按照GB/T 1.1-2020《標準化工作導則第1部分：標準化文件的結構和起草規則》的規定起草。

　　本文件由國家消防救援局提出。

　　本文件由全國消防標準化技術委員會固定滅火系統分技術委員會(SAC/TC113/SC2)歸口。

　　本文件起草單位：XXX

　　本文件主要起草人：XXX

　　本文件為首次發布。

電化學儲能系統火災抑制試驗方法

　　警示：本標準的測試是對電化學儲能系統進行的火災測試，測試過程中可能導致爆炸、有毒有害氣體的釋放、腐蝕液體的排放等，試驗過程中有危險電壓存在。試驗操作應由專業試驗人員完成。測試前應充分考慮試驗中的風險，做好相應的防護和應急預案，以免對人員和試驗設施造成危險；試驗應劃分測試區域和觀測區域，兩者之間應保持足夠的安全距離，試驗過程中試驗人員處于觀測區域，試驗準備和試驗過程中試驗人員應配備好個人防護用具。

1 范圍

　　本文件規定了電化學儲能系統火災抑制試驗方法的術語和定義、試驗條件、儀器設備、樣品、試驗布置、試驗步驟和試驗報告等。

　　本文件適用于額定容量不小于100 kWh的預制艙式磷酸鐵鋰電池儲能系統火災抑制試驗方法。額定容量小于100 kWh的電池儲能系統可參照執行。

　　本標準不適用于三元體系的鋰離子電池儲能系統。

2 規范性引用文件

　　下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

　　GB/T 5907消防基本術語第一部分

　　GB/T 36276-2023電力儲能用鋰離子電池

　　GB/T 44026預制艙式鋰離子電池儲能系統技術規范

　　GB 44240-2024電能存儲系統用鋰蓄電池和電池組安全要求

　　DL/T 2528電力儲能基本術語

3 術語和定義

　　GB/T 5907、GB/T 36276、GB/T 44026、DL/T 2528中界定的以及下列術語和定義適用于本文件。為了便于使用，以下重復列出了其中的主要相關術語和定義。

3.1 電化學儲能系統 electrochemical energy storage system

　　由一個或多個電化學儲能單元構成，能夠?qū)崿F(xiàn)電能存儲、轉換及釋放功能的設備組合。

　　[來源：DL/T 2528-2022，4.2.1.2]

3.2 預制艙式鋰離子電池儲能系統 prefabricated cabin type lithium ion battery energy storage system

　　在預制艙體內集成安裝鋰離子電池陣列、電池管理系統和輔助系統，結合布置在該預制艙內部或外部的儲能變流器、變壓器等設備，能夠獨立實現電能存儲、轉換及釋放的設備組合。

　　[來源：GB/T 44026-2024，3.3]

3.3 電池單體 cell

　　能夠進行化學能和電能相互轉換，實現充放電的基本單元，一般由正極、負極、隔膜、電解質和殼體等組成。

　　[來源：DL/T 2528-2022，4.2.3.1]

3.4 電池模塊 battery module

　　通過串聯、并聯或串并聯方式連接，只有一對正負極輸出端子的電池組合體。[來源：DL/T 2528-2022，4.2.3.2]

3.5 電池簇 battery cluster

　　由電池模塊采用串聯、并聯或串并聯連接方式連接的電池組合體。

　　[來源：DL/T 2528-2022，4.2.3.3]

3.6 電池標稱電壓 nominal voltage of battery

　　標志或識別一種電池的電壓值。[來源：DL/T 2528-2022，4.2.4.1]

3.7 電池能量狀態 state of energy:SOE

　　在規定的條件下，電池當前已充電/可放電能量與最大可充電/最大可放電能量的比值，用百分?jǐn)?shù)表示。

　　[來源：DL/T 2528-2022，4.2.4.16]

3.8 熱失控 thermal runaway

　　電池單體內部放熱反應引起不可控溫升的現象。[來源：DL/T 2528-2022，6.1.2]

3.9 起火 fire

　　電池任何部位發生持續燃燒的現象。

　　注：起火不包括火花、閃燃及拉弧現象。

　　[來源：GB/T 36276-2023，3.1.7]

3.10 爆炸 explosion

　　殼體或電池模塊外殼破裂，伴隨響聲，且有固定物質等主要成分拋射的現象。

　　[來源：GB/T 36276-2023，3.1.8]

3.11 漏液 liquid leakage

　　電池內部液體泄漏到殼體外部的現象。

　　[來源：GB/T 36276-2023，3.1.9]

4 試驗條件

試驗條件應符合下列要求：

　　a) 除另有規定外，試驗應在溫度5℃～45℃，相對濕度≤80%，大氣壓力為86 kPa～106 kPa的環境中進行；

　　b) 試驗場所應用可靠有效的通風措施，防止可燃?xì)怏w的積聚；

　　c) 試驗場所應具有有效的消防和應急設施。

5 儀器設備

5.1 測量儀器、儀表準確度應不低于以下要求：

　　a) 電壓測量裝置：±0.5%FS；

　　b) 電流測量裝置：±0.5%FS；

　　c) 溫度測量裝置：±0.1℃；

　　d) 時間測量裝置：±0.1 s；

　　e) 尺寸測量裝置：±0.1%FS；

　　f) 質量測量裝置：±0.5%FS；

　　g) 壓力測量裝置：±0.5%FS；

　　h) 流量測量裝置：±0.5%FS。

　　注：FS為滿量程（full scale）

5.2 充放電裝置主要技術指標應滿足GB/T 36276-2023中6.1.2.2的要求。

5.3 短路試驗裝置主要技術指標應滿足GB/T 36276-2023中6.1.2.6的要求。

5.4 加熱裝置應采用片狀加熱裝置，其表面應覆蓋陶瓷、金屬或絕緣層，其功率應滿足附錄A的相關要求。

5.5 引燃裝置應采用脈沖電弧點火裝置，點火電壓應不小于5 kV，電流應不小于10 mA，應能保證引燃電池?zé)崾Э禺a(chǎn)生的氣體。

5.6 測試數據（如電壓、溫度等）的記錄間隔不應大于1 s。

6 樣品

6.1 試驗測試用電池單體、電池模塊應與實際工程應用一致，并且滿足GB 44240-2024、GB/T36276-2023的相關規定。

6.2 試驗測試用電池模塊初始化充電按照下列步驟進行：

　　a) 電池模塊正負極與充放電裝置通過輸入輸出線纜連接，形成電流回路；

　　b) 以額定放電功率恒功率放電至電池模塊放電截止條件，靜置10 min；

　　c) 以額定充電功率恒功率充電至電池模塊充電截止條件，使電池模塊額定能量狀態達到100%，靜置10 min；

　　d) 初始化充電結束。

6.3 電化學儲能系統火災抑制裝置、探測裝置（適用時）及報警控制裝置（適用時）的主要技術參數應與實際工程應用一致，并且按照試驗委托方提供的設計方案進行安裝，安裝位置、動作邏輯與實際工程應用一致。

7 試驗A

7.1 試驗布置

7.1.1 試驗用電池模塊箱體尺寸、預制艙箱體尺寸、電池簇支架結構尺寸和布置形式應與實際工程保持一致。

7.1.2 電化學儲能系統火災抑制裝置、探測裝置及報警控制裝置符合6.3的要求。

7.1.3 典型試驗布置可參考圖1、圖2所示。選取距離火災抑制裝置最遠的電池模塊作為熱失控觸發對象，根據火災抑制裝置的噴頭保護邏輯在觸發電池模塊周邊布置適當數量的電池模塊箱體。

7.1.4 對于風冷電池模塊，將引燃裝置布置在風冷電池模塊進出風口外側；對于液冷電池模塊，可在電池模塊箱體側面或頂部沿箱體長邊一側水平開口，開口面積不應大于側面面積的5%，將引燃裝置布置在液冷電池模塊開口處或泄壓閥外側。

7.2 試驗步驟

　　試驗步驟如下：

　　a）將火災抑制裝置、探測裝置、報警控制裝置調整至工程實際應用的自動狀態；

　　b）采用委托方推薦的熱失控觸發方法或附錄A加熱或附錄B過充的方式觸發熱失控；

　　c）電池模塊內部電池單體安全閥開啟泄氣直至發生熱失控，此過程中探測裝置探測報警，火災報警與控制裝置發出啟動火災抑制裝置的信號，火災抑制裝置自動啟動；

　　d）記錄火災抑制裝置啟動時間、明火撲滅時間（適用時）；

　　e）抑制介質開始噴放30 min內，每隔3 min啟動引燃裝置點火一次；（適用時）

　　f）抑制介質開始噴放24 h后，試驗結束，觀察試驗過程中有無起火、復燃、爆炸現象。

8 試驗B

8.1 試驗布置

　　試驗布置同7.1，可不安裝探測裝置及報警控制裝置。

8.2 試驗步驟

8.2.1 具備手動啟動功能的火災抑制裝置，試驗步驟如下：

　　a) 將火災抑制裝置、探測裝置（適用時）及報警控制裝置（適用時）調整至工程實際應用的手動啟動狀態；

　　b) 采用委托方推薦的熱失控觸發方法或附錄A加熱或附錄B過充的方式觸發熱失控；

　　c) 電池模塊內部電池單體安全閥開啟泄氣直至發生熱失控，啟動引燃裝置引燃電池?zé)崾Э蒯尫诺目扇細怏w；

　　d) 起火后持續燃燒1 min，手動啟動火災抑制裝置，記錄明火撲滅時間；

　　e) 明火撲滅30 min內，每隔3 min啟動引燃裝置點火一次；（適用時）

　　f) 明火撲滅24 h后，試驗結束，觀察試驗過程中有無復燃、爆炸現象。

8.2.2 具備感溫自啟動功能的火災抑制裝置，試驗步驟如下：

　　a) 將火災抑制裝置、探測裝置（適用時）及報警控制裝置（適用時）調整至工程實際應用的手動啟動狀態；

　　b) 采用委托方推薦的熱失控觸發方法或附錄A或附錄B的方式觸發電池模塊熱失控；

　　c) 電池模塊內部電池單體安全閥開啟泄氣直至發生熱失控，啟動引燃裝置引燃電池?zé)崾Э蒯尫诺目扇細怏w；

　　d) 記錄火災抑制裝置啟動時間、明火撲滅時間；

　　e) 明火撲滅30 min內，每隔3 min啟動引燃裝置點火一次；（適用時）

　　f) 明火撲滅24 h后，試驗結束，觀察試驗過程中有無復燃、爆炸現象。

9 試驗C

9.1 試驗布置

9.1.1 試驗用電池模塊箱體尺寸、預制艙箱體尺寸、電池簇支架的結構尺寸和布置形式應與實際工程保持一致。

9.1.2 電化學儲能系統火災抑制裝置、探測裝置（適用時）及報警控制裝置（適用時）符合6.3的要求。

9.1.3 典型試驗布置可參考圖3、圖4所示。當電池模塊列數大于等于3時，選取距離火災抑制裝置最遠的第二列第二層電池模塊作為熱失控觸發對象；當電池模塊列數小于3時，選取距離火災抑制裝置最遠的一列第二層電池模塊作為熱失控觸發對象。在觸發電池模塊上、下、左（適用時）、右（適用時）各布置1塊真實電池模塊，其余位置用電池模塊箱體填充。

9.1.4 對于風冷電池模塊，將引燃裝置布置在風冷電池模塊進出風口外側；對于液冷電池模塊，可在電池模塊箱體側面或頂部沿箱體長邊一側水平開口，開口面積不應大于側面面積的5%，將引燃裝置布置在液冷電池模塊開口處或泄壓閥外側。

9.2 試驗步驟

9.2.1 具備手動啟動功能的火災抑制裝置，試驗步驟如下：

　　a) 將火災抑制裝置、探測裝置（適用時）及報警控制裝置（適用時）調整至工程實際應用的手動啟動狀態；

　　b) 采用委托方推薦的熱失控觸發方法或附錄C的方式觸發電池模塊熱失控；

　　c) 電池模塊內部電池單體安全閥開啟泄氣直至發生熱失控，啟動引燃裝置引燃電池?zé)崾Э蒯尫诺目扇細怏w；

　　d) 起火后持續燃燒3 min，手動啟動火災抑制裝置，記錄明火撲滅時間；

　　e) 明火撲滅30 min內，每隔3 min啟動引燃裝置點火一次；（適用時）

　　f) 明火撲滅24 h后，試驗結束，觀察試驗過程中有無復燃、爆炸現象，目標電池模塊有無熱失控、起火、漏液、爆炸現象。

9.2.2 具備感溫自啟動功能的火災抑制裝置，試驗步驟如下：

　　a) 將火災抑制裝置、探測裝置（適用時）及報警控制裝置（適用時）調整至工程實際應用的手動啟動狀態；

　　b) 采用委托方推薦的熱失控觸發方法或附錄C的方式觸發電池模塊熱失控；

　　c) 電池模塊內部電池單體安全閥開啟泄氣直至發生熱失控，啟動引燃裝置引燃電池?zé)崾Э蒯尫诺目扇細怏w；

　　d) 記錄火災抑制裝置啟動時間、明火撲滅時間；

　　e) 明火撲滅30 min內，每隔3 min啟動引燃裝置點火一次；（適用時）

　　f) 明火撲滅24 h后，試驗結束，觀察試驗過程中有無起火、爆炸現象，目標電池模塊有無熱失控、起火、漏液、爆炸現象。

10 試驗報告

試驗記錄應包含以下數據。

　　a) 火災試驗?zāi)Ｐ蛻?yīng)包含下列信息：

　　——電池單體的型號、生產企業、額定容量；

　　——電池模塊的型號、生產企業、額定容量、標稱電壓、電池單體數量、電池單體串并聯方式；

　　——電池模塊上下左右間距；

　　——電池預制艙的尺寸。

　　b) 火災抑制裝置的型號、生產企業、噴頭型號、噴頭布置等關鍵參數。

　　c) 探測裝置及報警控制裝置的型號、生產企業。

　　d) 記錄試驗過程中火災抑制裝置工作壓力、流量（適用時）、火災抑制介質用量。

　　e) 記錄試驗過程中探測裝置及報警控制裝置發出預警、報警信號時間。

　　f) 記錄明火撲滅時間。

　　g) 試驗過程中有無復燃、爆炸、漏液現象。

附錄A

（規范性）

熱失控觸發方法——加熱

A.1 目的

　　本附錄A規定了電池模塊中電池單體加熱觸發熱失控的方法，測試期間應監測被加熱電池單體溫度，以確定電池是否發生熱失控。

A.2 試驗樣品

　　試驗樣品應符合6.1、6.2的相關要求。

A.3 試驗方法

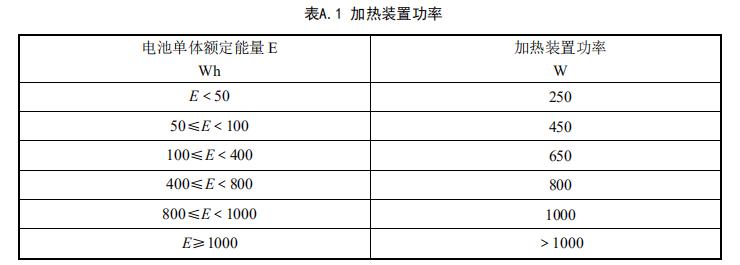

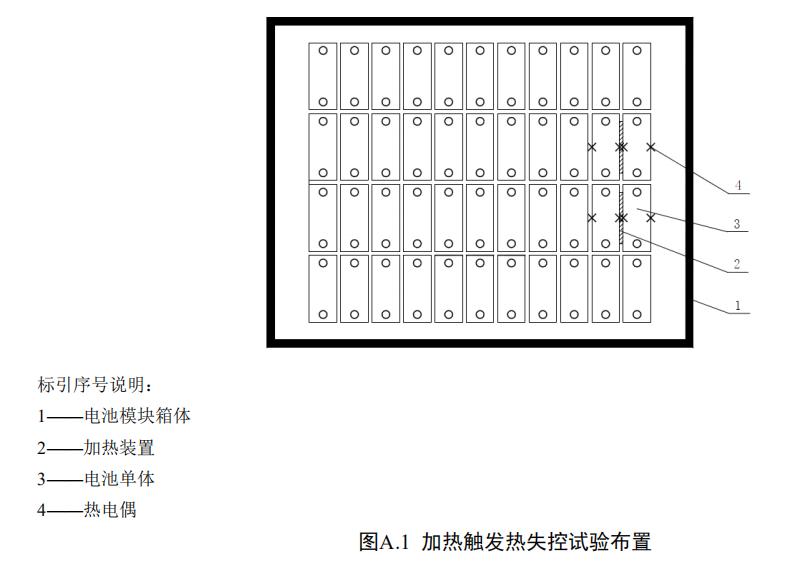

　　如圖A.1所示，選取電池模塊中的一側4個電池單體作為觸發對象，觸發對象位置的確定應符合最不利原則，如火災抑制介質釋放噴頭的最遠位置等。分別在兩個電池單體之間安裝加熱裝置，并采取緊固措施使加熱裝置與電池單體緊密接觸。加熱裝置的功率應符合表A.1的要求，加熱裝置的尺寸規格不應大于電池單體的被加熱面。監測加熱裝置溫度、電池表面溫度。

　　試驗步驟如下：

　　a) 啟動加熱裝置，并以最大功率對觸發對象持續加熱；

　　b )待單個觸發對象發生熱失控后，關閉加熱裝置。

A.4 熱失控判定方法

　　參照GB/T 36276-2023中6.7.4.2的相關規定，設定連續監測到三個溫升速率值均≥3℃/s或起火或爆炸為發生熱失控的判定條件。

A.5 試驗記錄

　　試驗記錄應包含以下數據：

　　a)加熱裝置尺寸、加熱裝置功率；

　　b)電池單體安全閥開啟時間，熱失控時間，熱失控電池單體的位置。

附錄B

（規范性）

熱失控觸發方法——過充

B.1 目的

　　本附錄B規定了電池模塊中電池單體過充觸發熱失控的方法，測試期間應監測被過充電池單體表面溫度，以確定電池單體是否發生熱失控。

B.2 試驗樣品

　　試驗樣品應符合6.1、6.2的相關要求。

B.3 試驗方法一

　　選取電池模塊中的一側串并聯的4個電池單體為一組作為過充對象，過充對象位置的確定應符合最不利原則，如火災抑制介質釋放噴頭的最遠位置等。監測電池單體表面溫度。

　　試驗步驟如下：

　　a)將過充對象電池組正負極與充放電裝置通過輸入輸出線纜連接，形成電流回路；

　　b)啟動充放電裝置，充電模式設為恒流充電方式，充電電流值為電池組額定充電功率與電池組標稱電壓比值；

　　c)待單個觸發對象發生熱失控后，關閉充放電裝置。

B.4 試驗方法二

　　選取電池模塊中的一側串并聯的4個電池單體為一組作為過充對象，過充對象位置的確定應符合最不利原則，如火災抑制介質釋放噴頭的最遠位置等。監測電池單體表面溫度。

　　試驗步驟如下：

　　a)利用充放電裝置以電池模塊額定充放電功率進行充放電，調整電池模塊的能量狀態為額定充電能量的50%；

　　b)利用充放電裝置以觸發對象額定充放電功率進行充放電，調整觸發對象的能量狀態為額定充電能量的95%；

　　c)試驗時可去掉電池模塊監控電路和保護裝置（如熔斷器）等，將電池模塊正負極與充放電裝置通過輸入輸出線纜連接，形成電流回路；

　　d)啟動充放電裝置，充電模式設為恒流充電方式，充電電流值為電池模塊額定充電功率與電池模塊標稱電壓比值；

　　e)待單個觸發對象發生熱失控后，關閉充放電裝置。

B.5 熱失控判定方法

　　參照GB/T 36276-2023中6.7.4.2的相關規定，設定連續監測到三個溫升速率值均≥3℃/s或起火或爆炸為發生熱失控的判定條件。

B.6 試驗記錄

　　試驗記錄應包含以下數據：

　　a)充電電流；

　　b)電池單體安全閥開啟時間，熱失控時間，熱失控電池單體的位置。

附錄C

（規范性）

熱失控觸發方法——模塊過充

C.1 目的

　　本附錄C規定了電池模塊過充觸發熱失控的方法，測試期間應監測被過充電池模塊電壓或電池單體表面溫度，以確定電池單體是否發生熱失控。

C.2 試驗樣品

　　試驗樣品應符合6.1、6.2的相關要求。

C.3 試驗方法

　　整個電池模塊作為觸發對象。監測電池模塊電壓或電池單體表面溫度。

　　試驗步驟如下：

　　a)試驗時可去掉電池模塊監控電路和保護裝置（如熔斷器）等，將電池模塊正負極與充放電裝置通過輸入輸出線纜連接，形成電流回路；

　　b)啟動充放電裝置，充電模式設為恒流充電方式，充電電流值為電池模塊額定充電功率與電池模塊標稱電壓比值；

　　c)待觸發對象發生熱失控后，關閉充放電裝置。

C.4 熱失控判定方法

　　參照GB/T 36276-2023中6.7.4.2及GB 44240-2024中附錄B的相關規定，設定達到下列條件之一為發生熱失控的判定條件。

　　a)設定連續監測到大量可燃?xì)怏w的產生，同時電池模塊產生電壓降，下降值超過電池單體初始電壓的25%；

　　b)連續監測到三個溫升速率值均≥3℃/s；

　　c)起火；

　　d)爆炸。

C.5 試驗記錄

　　試驗記錄應包含以下數據：

　　a)充電電流；

　　b)電池單體安全閥開啟時間，熱失控時間，熱失控電池單體的位置。
