1 總則

1.0.1 為規范電化學儲能電站工程施工及驗收工作，保障工程施工安全和質量，制定本標準。

1.0.2 本標準適用于新建、擴建和改建的額定功率為500kW且額定能量為500kWh及以上，以鋰離子電池、鉛酸/鉛炭電池、液流電池、鈉離子電池、水電解制氫/燃料電池為電能存儲載體的固定式電化學儲能電站施工及驗收。

1.0.3 電化學儲能電站工程的施工及驗收，除應符合本標準外，尚應符合國家現行有關標準的規定。

2 術語

2.0.1 電池模塊 battery module

　　通過串聯、并聯或串并聯方式連接，只具一對正負極輸出端子的電池組合體。

　　注：對于液流電池，電池模塊為一個或多個電堆和其他主要及適當?shù)母綄偌M成的獨立集合體，模塊內所有電堆可共享電解液循環系統。

2.0.2 電堆 stack

　　液流電池或燃料電池中，由多個單電池以疊加形式緊固的、具有統一電流輸入輸出的電池組合體。

　　注：?jiǎn)坞姵刂饕梢唤M正負電極及隔離電級的離子傳導膜組成。

2.0.3 預制艙式電池儲能系統 prefabricated cabin type battery energy storage system

　　在預制艙體中集成安裝電化學電池、電池管理系統和輔助系統，結合布置在該預制艙體內部或外部的儲能變流器、變壓器等設備，能夠獨立實現電能存儲、轉換及釋放的設備組合。

2.0.4 進場檢驗 site inspect1on

　　設備及器具，按相關標準規定進行檢驗，并對其質量、規格進入施工現場的建筑材料、構配件、及型號等是否符合要求做出確認的活動。

2.0.5 性能檢測 inspection of performance

　　對檢驗項目中的各項性能進行量測、檢查、試驗等，并將檢測結果與設計要求或標準規定進行比較，以確定每項性能是否達到規定要求所進行的活動。

2.0.6 壓力型水電解制氫系統 pressurized water electrolysis system for hydrogen production

　　由具有規定壓力的水電解槽及其附屬設備、管道及其附件、箱體等共同構成的水電解制氫系統。

2.0.7 吹掃 purge

　　使用氮?dú)饣驘o(wú)油干燥空氣,將設備加工過程中系統內部產生的粉塵,顆粒及易燃液體吹除清理。

2.0.8 置換 replacement

　　使用除二氧化碳以外的,如氮?dú)饣蚱渌栊詺怏w將制氫系統內所有設備和管線中的空氣、易燃易爆和有毒有害氣體吹除，并使用這種氣體對所有設備和管線填充并密封。

2.0.9 質量證明文件 quality guarantee document

　　隨同進場材料、設備等一同提供的能夠證明其質量狀況的文件。通常包括出廠合格證、中文說明書、型式檢驗報告及相關性能檢測報告等。進口產品應包括出入境商品檢驗合格證明。適用時，也可包括進場驗收、進場復驗、見證取樣檢驗和現場實體檢驗等資料。

3 基本規定

3.0.1 電化學儲能電站工程可按功能劃分為儲能場區、變配電系統、送出工程等單位工程，各單位工程可按土建、安裝、調試、消防、安全防范、環境保護與水土保持等劃分為分部工程。

3.0.2 電化學儲能電站施工應按設計文件執行，并采取保障工程質量安全、人身安全、周邊環境安全、勞動防護及綠色施工的技術措施與管理措施。

3.0.3 電化學儲能電站施工前應具備下列條件：

　　1施工組織設計、施工方案、應急預案和安全技術措施應齊全，已完成技術和安全交底。

　　2施工人員應具備所從事作業的知識和技能，特種作業人員和特種設備操作人員取得相應資格證書。

　　3施工現場完成水通、電通、路通、電信通及場地平整，確立工程定位測量基準。

　　4完成施工圖會審、設計交底和安全技術交底。

　　5編制項目質量控制計劃并完成項目劃分。

3.0.4 施工機具、工器具和儀器儀表滿足現場施工要求，安全工器具、計量器具和儀器儀表應檢驗合格并在有效期內。

3.0.5 原材料、半成品、構（配）件和設備等應按各專業施工驗收標準的規定完成到場檢驗。

3.0.6 儲能電池、儲能變流器、氣液儲罐、電氣設備的裝卸、運輸和保管應滿足產品技術文件要求，應分類保管，儲存場所應干燥、通風。

3.0.7 電化學儲能電站施工應按照先準備后開工、先地下后地上、先主體后圍護、先結構后裝修、先土建后設備安裝的原則開展。

3.0.8 電化學儲能電站工程施工質量控制應符合下列規定：

　　1對施工中使用的材料、構件和設備應進行檢驗，混凝土構件、防護材料以及防腐蝕涂料應有檢驗報告。

　　2工程應按照相應施工技術標準進行質量控制，分部或分項工程完成后應及時進行檢驗，各工序之間應進行交接檢驗。

　　3隱蔽工程在隱蔽前應進行驗收，并形成檢查或驗收文件。

　　4施工記錄、工程驗收記錄、試驗記錄以及隱蔽工程驗收記錄應齊全。

3.0.9 當工程具備驗收條件時，應及時組織驗收。未經驗收或驗收不合格的工程不得交付使用或進行后續工程施工。驗收工作應相互銜接，不應重復進行。

3.0.10 電化學儲能電站的安全設施、環境保護設施、職業健康設施應與電站同時設計、同時施工、同時投入生產和使用。

3.0.11 施工現場應定期進行施工安全風險分析，開展應急消防、應急疏散和應急救護演練。

3.0.12 施工現場應建立環境保護管理體系，液流電池、水電解制氫/燃料電池系統廢物和污水應集中收集并進行無害化處理。

3.0.13 工程質量控制資料應準確齊全、真實有效，且具有可追溯性。當部分資料缺失時，應委托有資質的檢驗檢測機構進行相應的實體檢驗或抽樣試驗，并應出具檢測報告，作為工程質量驗收資料的一部分。

3.0.14 在雷雨、大霧、雪、六級以上大風等惡劣天氣下，應停止室外吊裝和高空作業，并對現場的人員、設備、材料等采取相應的保護措施。

4 土建工程

4.1 一般規定

4.1.1 電化學儲能電站土建施工前，應根據水文地質條件、環境特征、巖土條件和施工內容編制施工方案和應急預案，關鍵的分部分項工程應編制專項施工方案。

4.1.2 土建工程用原材料、半成品、構（配）件按進場批次進行檢驗，應包括以下內容：

　　1原材料進場時應對品種、規格、數量、外觀和尺寸進行驗收，并檢查產品合格證書、中文說明書及相關性能的檢測報告。

　　2預制混凝土進場時應檢查送料單、開盤鑒定、原材料（包括水、水泥、砂石骨料和外加劑）復檢報告、混凝土合格證以及混凝土配合比和塌落度報告等文件。

　　3鋼筋和鋼構件進場時應按現行國家標準《鋼筋混凝土用鋼》GB 1499、《鋼結構工程施工規范》GB 50755的相關規定抽樣復檢。

　　4涉及結構安全、消防、環境保護和主要使用功能的試塊、構（配）件和半成品等按規定進行見證取樣檢測，防火材料應通過防護性能檢測。

　　5檢查環氧樹脂漆、酚醛樹脂漆等防腐蝕材料合格證，應按設計要求進行見證取樣檢測。

4.1.3 原材料進場后應分類保管，鋼筋、水泥、防護材料、防腐涂料等應存放在避雨、雪的干燥場所，并做好各項防護措施。

4.1.4 施工之前應根據現場高程控制點及坐標控制點建立工程測量控制網，高程控制點與平面控制點應采取必要保護措施，并定期進行復測。

4.1.5 現場測量放線工作應符合現行國家標準《工程測量標準》GB 50026的相關規定。

4.1.6 混凝土基礎施工中，應根據結構類型、特點和施工條件確定施工工藝，各工序的施工應確保前一道工序質量檢查合格，質量控制應符合現行國家標準《建筑地基基礎工程施工質量驗收標準》GB 50202的相關規定。

4.1.7 混凝土的冬期施工應符合現行行業標準《建筑工程冬期施工規程》JGJ/T 104的相關規定，嚴寒地區冬期施工應編制專項施工方案。

4.1.8 建（構）筑物的主體結構、保溫、防腐和裝飾等工程施工和質量控制應符合現行國家標準《混凝土結構工程施工規范》GB 50666和《建筑工程施工質量驗收統一標準》GB 50300的相關規定。

4.1.9 建（構）筑物室內電化學儲能系統施工應滿足設計對防酸、防爆、防火、防水、防潮的要求。

4.2 地基工程

4.2.1 地基工程施工前應復核建設場地的水文地質條件、環境特征和巖土工程條件，分析工程鄰近地下管線、周圍建（構）筑物和地下障礙物情況，對原有的地下設施做好標記，對鄰近的地下管線及建（構）筑物采取相應的保護措施。

4.2.2 施工前應考慮土方量、土方運距、土方施工順序、地質條件等因素，進行土方平衡和合理調配，確定土方機械的作業線路、運輸車輛的行走路線和棄土地點。

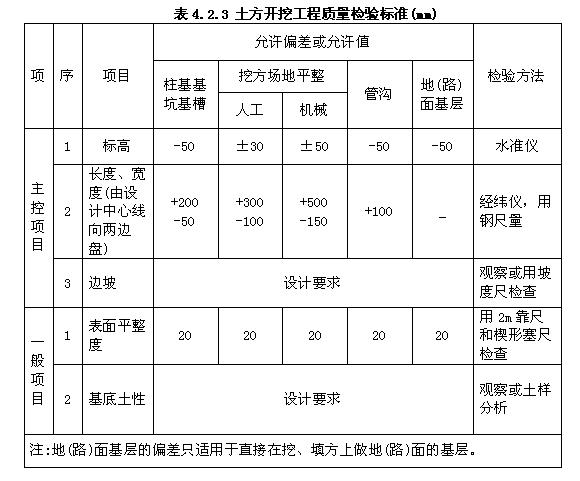

4.2.3 地基工程施工符合下列規定：

　　1當基坑開挖深度超過3m或地質條件較差應采用邊坡表面護坡，可采用鋼絲網水泥砂漿或現澆鋼筋混凝土覆蓋，放坡開挖基坑的坡頂和坡腳應設置截水明溝、集水井；采用土釘/復合土釘墻支護、錨桿支護等基坑開挖施工應符合相關工程施工標準規定。

　　2施工過程中應進行邊坡及基坑的變形監測，開挖施工過程中發現地質情況與巖土工程勘察報告不符時，應及時報告。

　　3基坑開挖時，應分層分段進行土方開挖，分層厚度根據土質情況計算決定，土方開挖工程質量標準應符合表4.2.3要求。

　　4施工場地應做好排水措施，當?shù)叵滤惠^高時，應采取井點降水或其它有效的降水措施，禁止施工用水流入基坑（槽），施工用水管網不得滲漏。

　　5開挖的土石方應及時外運，多余土石方運至指定的地點集中堆放并做好水土保持措施，基坑（槽）邊1.5米嚴禁堆置土方及施工材料，且堆方高度不超過1.5米。

　　6基坑開挖到設計標高后，工程隱蔽前應進行基坑（槽）驗收，檢查基坑尺寸、坑底標高和細部工藝等并填寫隱蔽工程驗收記錄。

　　7土石方回填前應清除基底垃圾、樹根等雜物，排出坑內積水、淤泥；填方由下向上分層鋪填壓實；基礎上部及四周回填土應分層壓實回填，壓實系數滿足設計文件要求，設計未作規定則不低于0.90。

　　8地基工程質量控制應符合現行國家標準《建筑地基基礎工程施工規范》GB 51004和《建筑與市政工程施工質量控制通用規范》GB 55032的相關規定。

4.3 基礎工程

4.3.1 儲能建（構）筑物基礎、預制艙基礎、液流電池儲罐和變壓器等設備的鋼筋混凝土基礎，施工應符合下列規定：

　　1混凝土基礎澆筑前應復核基坑尺寸，軸線偏差不大于15mm、基底標高偏差土質0~﹣50mm、石方0~﹣200mm，基坑內應無浮土、雜物。

　　2基礎拆模后檢查并記錄外觀質量和尺寸偏差，混凝土板式、箱式基礎尺寸允許偏差應符合表4.3.1的規定；超過尺寸允許偏差且影響結構性能、使用功能的部位，應及時按驗收標準進行缺陷處理，并重新檢查驗收。

　　3混凝土基層應密實，不得有裂紋、脫皮、麻面、起砂和空鼓現象。

　　4基礎防潮層和保溫層應均勻、平整、牢固、無縫隙和無滲漏。

　　5室外設備基礎應設置防止積水、雨水倒灌措施。

4.3.2 采用樁基礎時，施工應符合現行行業標準《建筑樁基技術規范》JGJ 94的相關規定，并滿足下列要求：

　　1樁基工程施工前應復核軸線和樁位，單排樁樁位的放樣允許偏差±10mm。

　　2壓式樁施工中應檢查樁基礎的垂直度和壓入深度，成樁過程中不得出現斷樁、裂樁、傾斜和偏移。

　　3灌注樁成孔鉆具上應設置控制深度的標尺，并在施工過程中進行觀察記錄；施工過程中應對成孔、清渣、鋼筋籠等進行檢查，檢查合格后盡快灌注混凝土并振搗密實。

　　4樁式基礎完整性和承載力檢測宜按照控制施工質量的原則，分區域進行抽檢，檢測數量及檢測要求符合《建筑地基基礎工程施工質量驗收標》GB 50202的相關規定。

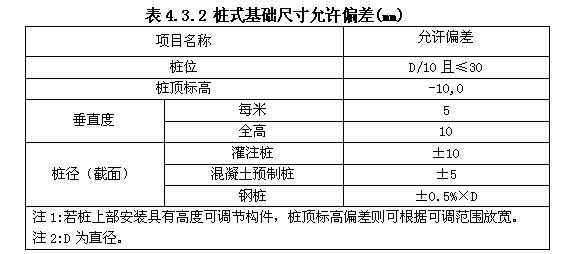

　　5樁式基礎尺寸允許偏差應符合表4.3.2的規定。

4.3.3 設備基礎的預埋件施工應符合下列規定：

　　1預留孔、預埋螺栓及預埋件施工前，應按圖紙逐個核對規格、數量和位置，不得遺漏。

　　2預埋件與錨固鋼筋的規格、尺寸應滿足設計文件要求；安裝前檢查錨固筋的數量及連接質量。

　　3預埋螺栓安裝時應檢查螺栓型號、尺寸和安裝誤差等。

　　4短邊尺寸大于400mm的水平預埋件應在板面中部開設排氣孔。

　　5預埋件應安裝固定牢固后澆筑混凝土；在混凝土基礎頂面安裝小型預埋件時，應在混凝土表面拍實抹平后做好定位標記。

　　6預埋型鋼應可靠接地。

4.3.4 儲能預制艙、儲能設備柜體、設備支架的預埋型鋼位置及尺寸允許偏差應滿足設計文件要求，設計無要求時宜符合表4.3.4要求。

4.3.5 儲能建（構）筑物、預制艙、變壓器和電解液儲罐等重載荷設備基礎應按照設計文件的要求設立沉降觀測基準點及標志點，并做好沉降觀測記錄。

4.4 建（構）筑物

4.4.1 現澆結構工程應與防火墻、給排水、通風系統、消防設施施工相協調。

4.4.2 混凝土結構澆筑前應對鋼筋、模板、預制混凝土等進行驗收。

4.4.3 混凝土澆筑、振搗、養護和施工縫處理應符合現行國家標準《混凝土結構工程施工規范》GB50666的規定。

4.4.4 結構工程模板拆除、預制構件起吊、預應力筋張拉和放張時，同條件養護的混凝土試件強度應達到設計及相關標準要求。

4.4.5 儲能室防火墻、防火隔墻及防火涂層施工符合下列規定：

　　1現澆混凝土結構防火墻施工應符合現行國家標準《混凝土結構工程施工規范》GB 50666的要求，宜按照定位放線、基礎支模、鋼筋施工、固定預埋件、模板工程、混凝土工程、拆模的工序?qū)嵤７阑饓炷翗?biāo)號、尺寸等耐火等級應符合現行國家標準《建筑防火通用規范》GB 55037的相關規定。

　　2加氣混凝土砌塊防火墻施工應符合現行國家標準《砌體結構工程施工質量驗收規范》GB 50203的相關規定，宜按照彈墻線、立皮數桿、砌塊墻、澆筑圈梁、構造柱的工序?qū)嵤Ｆ鲶w防火保護層的厚度允許偏差為設計值±10％，且應不大于5mm。

　　3防火隔墻施工宜按照彈線分檔、安裝龍骨、固定邊框龍骨、安裝豎向龍骨、安裝內側防火板、填充巖棉、接縫及護角處理的工序，防火隔板保護層的厚度允許偏差應不大于設計厚值±10％，且應不大于2mm。

　　4電池室金屬預埋件防火涂層施工工藝應符合現行國家標準《建筑鋼結構防火技術規范》GB 51249的相關規定，不得有誤涂、漏涂，涂層應閉合，無脫層、空鼓、明顯凹陷、粉化松散和浮漿等缺陷。

4.4.6 裝配式結構工程施工前，宜選擇有代表性的單元進行預制構件試裝，并應根據試裝結果及時調整施工工藝、完善施工方案，施工過程應采取安全措施，施工質量應符合現行國家標準《混裝配式混凝土建筑技術標準》GB/T 51231的相關規定。

4.5 附屬設施及防腐工程

4.5.1 液流電池系統儲能室防腐蝕工程施工應符合下列規定：

　　1液流電池室地面和液流儲液罐的酸液流槽內壁防腐蝕施工，應采用易于清洗、耐磨的防酸材料，基層和樹脂（/水玻璃/塊材等）面層厚度滿足設計要求。

　　2防腐蝕施工工藝、構造及厚度應符合現行國家標準《工業建筑防腐蝕設計標準》GB/T 50046和《建筑防腐蝕工程施工質量驗收標準》GB/T 50224的相關規定。

　　3室內金屬預埋件、金屬管道外壁、橋架和支架/吊架（桿）的防腐蝕施工措施及涂層厚度應滿足設計文件要求。

　　4電纜芯線和接續端子連接處應涂抹電力復合脂，設備有特殊要求時，防腐蝕措施應滿足設備技術文件要求。

4.5.2 防雷接地裝置施工應符合下列規定：

　　1全站戶外接地裝置、防直擊雷保護裝置的敷設、連接、埋設深度、間距、防腐蝕措施等應符合現行國家標準《電氣裝置安裝工程接地裝置施工及驗收規范》GB 50169的規定，接地體埋設深度不應小于0.8m。

　　2儲能系統安裝前應完成戶外接地裝置、防直擊雷保護裝置的施工、測試及驗收。

　　3儲能預制艙基礎、儲能站房建筑接地引下線與主接地網及集中接地裝置可靠連接，接地體連接后在連接部位100mm范圍內進行防腐處理。

　　4接地及等電位聯結的跨接線應進行防腐處理。

4.5.3 給排水、消防給水與暖通工程施工應符合下列規定：

　　1消防給水和消火栓系統施工應符合現行國家標準《消防給水及消火栓系統技術規范》GB 50974的相關規定。

　　2給排水管網進出儲能室內外墻、防火墻時應進行防火封堵，管道主體結構、沉管和橋管施工、管道附屬構筑物施工工藝應符合現行國家標準《給水排水管道工程施工及驗收規范》GB 50268和《建筑給水排水及采暖工程施工質量驗收規范》GB 50242的相關規定。

　　3管網施工完成后，應在儲能系統安裝前完成沖洗和試壓。管網沖洗前應對管道接頭、閥門等進行檢查，必要時應采取加固措施。

　　4試壓過程中出現泄漏時，應停止試壓并放空管網中的試驗介質，消除缺陷后重新試驗。

4.5.4 電池室及其它電氣設備房的通風口、孔洞、門、電纜溝等與室外相通部位，應設置防止雨雪、風沙、小動物進入的設施。通風窗、通風機、孔洞的一側可設細孔鋼絲網，門檻處應設置擋鼠板。

5 安裝工程

5.1 一般規定

5.1.1 電化學儲能電站設備安裝前，宜根據設備基礎、空間布局以及安裝順序、清掃和試驗等條件編制施工方案和安全技術措施，包括下列內容：

　　1工程簡介、設備技術參數、施工布置、施工要求和技術保障條件等工程概況。

　　2材料與設備到貨及安裝進度計劃。

　　3安裝技術參數、施工流程、施工工藝、操作要求、質量控制參數、檢查要求、驗收標準、驗收程序、驗收內容等。

　　4施工安全技術措施和組織措施。

　　5防止吊車傾覆、電池?zé)崾Э?、火?zāi)、觸電、電解液泄漏等應急處置措施。

　　6吊裝等危大工程計算書及相關施工圖紙。

　　7液流電池系統、水電解制氫系統、燃料電池系統安裝的專項施工方案。

　　8儲能系統完成安裝后的成品保護措施。

5.1.2 儲能設備進場應進行到貨檢查，包括下列內容：

　　1外包裝完整、無破損，設備數量、規格型號、技術參數、附件等與到貨清單一致且滿足設計文件要求，設備銘牌完整、清晰。

　　2產品合格證、隨帶技術文件、出廠試驗記錄、進口產品的質量證明文件應齊全，文件、配件、備品備件與裝箱單一致。

　　3儲能預制艙、儲能電池柜、變流器柜和電解液儲罐等外觀完好、無泄漏、無異物。柜體噴涂層表面正常，無起皮、鼓泡等明顯缺陷；用涂鍍層測厚儀、針孔檢測儀等抽測外表面涂層漆膜厚度，檢測結果應與產品技術文件相符。

　　4艙內設備和內部接線固定牢固，線路標識標牌完整，管道和電氣接口處標識準確、清晰；電池模塊/電堆的極柱絕緣保護措施完好。

　　5儲能設備安裝用的緊固件、支架、構件等應采用鍍鋅制品或不銹鋼制品；用于戶外的緊固件應采用熱鍍鋅制品，M8及以下螺栓可采用不銹鋼制品。

　　6電解液循環系統、水電解制氫系統、燃料電池系統的介質流向標識、閥門吊牌符合國家現行標準《工業管道的基本識別色、識別符號和安全標識》GB 7231的相關規定。

5.1.3 儲能設備的貯存符合下列規定：

　　1存放場所應干燥、通風，場地平整牢固，相對濕度不大于80%，并設置防風、防火、防浸水、防雨雪和防小動物設施。

　　2儲能電池貯存環境條件應符合現行國家標準《電力系統電化學儲能系統通用技術條件》GB/T 36558的相關規定，并滿足產品技術文件要求。

　　3儲能電池不得倒置及臥放，開箱后不得疊放；存放宜考慮施工先后順序，并按電池類別、生產廠家等分類存放；不同類型的電池不得存放在同一室內。

　　4儲能電池應在產品規定的有效保管期限內進行安裝調試，超過規定存儲時間時，及時進行充、放電維護。

5.1.4 室內儲能設備安裝前應具備下列條件：

　　1建筑工程驗收合格。

　　2門窗完成安裝，室內地面基層完成施工及養護；電氣設備安裝后不能再施工的安裝及裝飾工程，應完成施工。

　　3預埋件及預留孔應滿足設計文件要求，預埋件固定牢固。

　　4構架、豎井的走道板、欄桿、平臺及梯子應齊全、安裝牢固

　　5儲能室內緊急排風、暖通和消防給水管路施工完畢并驗收合格。

5.1.5 儲能預制艙、儲能電池柜和變壓器等設備安裝前應具備下列條件：

　　1基礎工程驗收合格。

　　2基礎及預埋型鋼軸線、尺寸應滿足設計文件要求。

　　3混凝土及二次灌漿強度應達到設備安裝要求，當建（構）筑物二層及以上安裝儲能電池柜等重載荷設備，混凝土基礎及建筑結構強度達到設計值的100%。

　　4安裝含儲能電池的預制艙，基礎強度應達到設計值的100%。

5.1.6 設備安裝場所具備下列條件：

　　1現場具備施工用臨時電源、儲能系統臨時工作電源、消防設施工作電源等。

　　2儲能電池室內施工應采用防爆型燈具、風機；安裝涉氫設備的室內，施工照明燈具不應裝在氫氣釋放源的正上方，宜裝在較低處。

　　3吊裝場地應平整密實，拆除妨礙安裝的模板和腳手架，施工道路暢通，基礎表面應干凈整潔、無積水和雜物。

　　4現場應配置安全作業工器具。

　　5室內涉氫區域的設備安裝前，氫氣檢漏報警系統應安裝調試完成，氫氣檢漏報警裝置與事故排風機應完成安裝并通過聯調試驗。

5.1.7 儲能設備安裝應符合下列規定：

　　1雨雪后進行安裝作業時，應檢查吊裝場地并采取防滑和防漏電措施。

　　2電池設備安裝時應采取防風沙、防濕熱、防水、保溫等措施，防護措施應與當?shù)丨h(huán)境條件相適應。

　　3儲能電池柜、預制艙、儲能變流器柜和電池管理系統機柜在安裝就位后，柜體與預埋件連接螺栓、螺母、彈片和墊片應正確安裝。

　　4儲能設備的金屬底座、艙體、電纜橋架、支架、液體管路和氣體管路的金屬外殼等應可靠接地，按設計要求進行連通性測試、接地阻值測試。

　　5電池、變流器等接線前，應斷開回路中斷路器、隔離開關和接觸器等開斷設備；檢查電池極性并采取防止電池正負極短路、反接和人員觸電的措施。

　　6電池設備安裝過程中應采取絕緣防護措施，安裝人員在施工時按規定佩戴安全防護用品，安裝使用的扳手除扳頭外的其余金屬部分應包上絕緣帶或使用絕緣注塑扳手。

　　7預制艙、電池柜、變流器柜安裝固定完畢后，設備與基礎接觸面應進行密封處理；設備與金屬預埋件、接地連接處及裸露的金屬表面應進行防腐蝕處理。

5.1.8 電氣一次設備安裝應符合下列規定：

　　1電氣設備安裝程序和工藝應瞞著產品技術文件要求；現場制作、安裝的附屬裝置應滿足設計文件要求。

　　2電氣可靠連接，所有的連接件如接插件、連接線、接線端子等應符合當?shù)丨h(huán)境條件和運行條件。

　　3站內、站外電纜安裝應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》GB 50168的相關規定。

　　4電力變壓器、電抗器、互感器安裝應符合現行國家標準《電氣裝置安裝工程電力變壓器、油浸電抗器、互感器施工及驗收規范》GB 50148的相關規定，變壓器應進行現場交接試驗，試驗方法符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的相關規定。

　　5高壓組合電氣設備、高壓盤柜安裝應符合現行國家標準《電氣裝置安裝工程高壓電器施工及驗收規范》GB 50147的相關規定。

　　6母線裝置安裝應符合現行國家標準《電氣裝置安裝工程母線裝置施工及驗收規范》GB 50149的相關規定。

　　7室外及腐蝕性較大區域的盤柜箱、電解液儲罐等電氣設備內部及外部防腐處理措施應滿足設計文件要求。

5.1.9 電氣二次設備安裝應符合下列規定：

　　1繼電保護、自動化、通信及計量設備的盤、柜安裝和二次回路接線應符合現行國家標準《電氣裝置安裝工程盤、柜及二次回路接線施工及驗收規范》GB 50171的相關規定。

　　2通信、遠動、綜合自動化、計量等裝置的安裝滿足相關專業技術要求，通信光纜的敷設與連接應符合現行行業標準《電力光纖通信工程驗收規范》DL/T 5344的相關規定。

　　3安防監控設備的安裝應符合現行國家標準《安全防范工程技術標準》GB 50348的相關規定。

　　4電纜芯線和接續端子連接處應涂抹電力復合脂；接地及等電位聯結的跨接線的防腐處理應滿足設計文件要求。

5.1.10 集電線路工程電氣設備安裝應符合現行國家標準《電氣裝置安裝工程66kV及以下架空電力線路施工及驗收規范》GB 50173及《電氣裝置安裝工程電纜線路施工及驗收規范》GB 50168的相關規定。

5.1.11 電氣回路、控制回路及信號回路電纜安裝應符合下列規定：

　　1電纜敷設、電纜附件安裝和接線施工應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收標準》GB 50168和《電氣裝置安裝工程盤、柜及二次回路接線施工及驗收規范》GB 50171的相關規定。

　　2電纜不應與熱管理系統的管線、氣液管線同槽；電纜敷設嚴禁有絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等損害。

　　3電纜安裝完畢后，電纜應順直、整齊，電纜相序、極性標識正確，并按規定裝設電纜走向標識牌。

　　4電纜與外露裸露可導電部分與支架之間的絕緣電阻應不小于1MΩ。

　　5電纜敷設及連接完畢后，柜體進出孔洞應進行防火封堵。

5.1.12 液體管道和氣體管道安裝應符合下列規定：

　　1管道安裝允許偏差應符合表5.1.12的規定：

　　2管路上各閥體流向標志與介質流向一致，手動球閥安裝位置和開關方向標識正確，安裝后需復核。

　　3采用法蘭連接的管道其螺栓力矩應滿足產品技術文件要求。

　　4電動閥門安裝完畢后，應進行通電試操作，閥門控制正常且位置指示正常。

　　5泵、閥門、測量?jī)x表和傳感器等輔助部件安裝時，應采取防止轉動、磕碰等保護措施。

5.1.13 電氣裝置及電池系統的防雷接地安裝應符合下列規定，當設計文件有特殊要求時，應滿足設計文件要求：

　　1電氣裝置的接地安裝應符合現行國家標準《電氣裝置安裝工程接地裝置施工及驗收規范》GB 50169的相關規定。

　　2各類電池系統的接地安裝應滿足設計文件要求，并符合現行國家標準《建筑物防雷設計規范》GB 50057和《爆炸危險環境電力裝置設計規范》GB 50058的相關規定。

　　3涉氫系統的接地安裝、防靜電處理應滿足設計文件要求，并符合現行國家標準《加氫站技術規范》GB 50516的相關規定。

5.2 鋰離子電池、鈉離子電池和鉛酸（炭）電池系統安裝

5.2.1 電池支架、電池柜安裝應符合下列規定：

　　1電池支架、電池柜安裝就位后，相鄰支架、電池柜之間應采用緊固件連接固定。

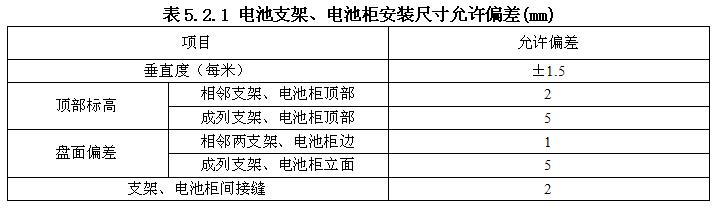

　　2電池支架、電池柜的允許偏差應符合表5.2.1規定：

　　3電池支架、電池柜安裝完畢，電池室、電池艙內電纜接線檢查無誤后，方可進行電池單體/電池模塊安裝。

5.2.2 鉛酸（炭）電池單體、鋰離子/鈉離子電池模塊安裝應符合下列規定：

　　1鉛酸（炭）電池單體現場配組前，應測量單體電池電壓等電池參數，按照產品技術文件參數允許范圍進行分組并進行記錄和標識。

　　2鋰離子（/鈉離子）電池模塊安裝前，應測量每個模塊的開路電壓，在同一電池陣列內，電池模塊間電壓的極差應滿足產品技術文件要求。

　　3電池柜和電池模塊現場組裝時，應先安裝電池柜，后安裝電池模塊，施工人員安裝電池時應戴絕緣手套。

　　4電池安裝過程中不得磕碰及重壓，鉛酸（炭）電池應防止觸動安全排氣閥，宜采用可升降工裝平安裝臺電池模塊。

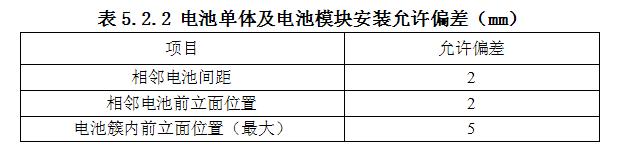

　　5電池單體/電池模塊安裝后，電池應排列整齊、間距均勻，安裝允許偏差應符合表5.2.2規定，電池支架不應有明顯變形。

　　6電池接線前應檢查電池極性，斷開電池簇出口斷路器并采取防短路和防誤合閘措施。

　　7電池單體/電池模塊正負極與連接件緊固螺栓時應采用力矩扳手，力矩值應滿足產品技術文件要求并標識緊固位置。

5.2.3 預制艙（柜）安裝應符合下列規定：

　　1預制艙（柜）吊裝應制定專項施工方案，吊裝施工滿足下列要求：

　　1)選用的起重機械應經載荷計算，滿足吊裝需要。

　　2)吊裝作業宜采用專用吊具，吊具應進行全數檢查。

　　3)作業空間應滿足預制艙（柜）運輸及吊裝要求，道路空間狹小時，應進行試運輸，并采取防磕碰保護措施。

　　4)運輸及起重機械停泊和作業范圍內的地基牢固，地基承載力應滿足吊裝受力計算書要求，特殊情況下應在起重機械支腿下采用枕木、鋼板、路基板(箱)等墊實處理。

　　5)吊裝作業下方有設備時應有防高空落物的隔離措施。

　　6)起吊前艙（柜）體、艙內設備應緊固無松動，艙門閉合并鎖緊。

　　7)吊裝作業應根據產品技術文件確定吊裝重心并進行試吊，吊裝和就位過程應緩慢、平穩，不得碰撞。

　　8)吊裝時作業人員不得在艙內，吊物下方無作業人員，吊裝區域設置警戒隔離帶，禁止無關人員進入，并派專人監護。

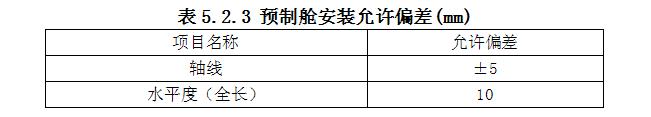

　　2預制艙位置允許偏差應符合表5.2.3規定：

5.2.4 電池管理系統安裝和上電檢查應符合下列規定：

　　1電池管理系統安裝前，電池匯集回路所有開關、接觸器應處于斷開狀態，進線端及出線端與接地體的絕緣電阻應不小于1MΩ。

　　2電壓和溫度測量探頭接觸良好且固定牢固，測量線（排）布線整齊、捆扎牢固、標識清楚。

　　3電池管理系統主機及測量單元的通訊線、電源線應布線整齊且牢固，測量線插接件接入測量單元后，連接牢固且無積塵、無間隙。

　　4電池管理系統上電自檢，系統主機無信號報警，電池系統出口斷路器、接觸器位置指示與實際分/合位置一致；電池電壓和溫度等測量值應顯示正常，電池電壓和溫度顯示值與實測值一致。

　　5電池單體間電壓極差和電池簇間電壓差在允許范圍內。

　　6接地操作分/合電池簇出口斷路器/接觸器，功能應正常。

　　7監控系統監測電池系統模擬量和狀態量正常，電池系統出口斷路器、接觸器遠方操作正常。

5.2.5 儲能變流器熱管理系統安裝應符合下列規定：

　　1風冷或水冷系統應在儲能變流器柜安裝前施工。

　　2風管、風機、風閥及部件安裝應符合現行國家標準《通風與空調工程施工規范》GB 50738的相關規定；不銹鋼板、鋁板風管與碳素鋼支架/吊架的接觸處，應采取石棉墊片等防電化學腐蝕措施。

　　3儲能變流器采用風冷方式，風冷管道安裝完成后，應檢查風管接頭和進/排風口，排風應順暢；采用水冷方式，水冷管道安裝完成后，應做氣密性試驗和冷卻水循環試驗，管路應無異響、無滲漏。

5.2.6 儲能變流器安裝應符合下列規定：

　　1儲能變流器安裝前應具備下列條件：

　　1)混凝土基礎強度達到設計要求，焊接構件的質量符合現行電力行業標準《電力建設施工質量驗收規程第5部分：焊接》DL/T 5210.5的相關規定。

　　2)預埋件及預留孔的位置和尺寸滿足設計文件要求。

　　3)運輸及就位的機具準備就緒且滿足荷載要求。

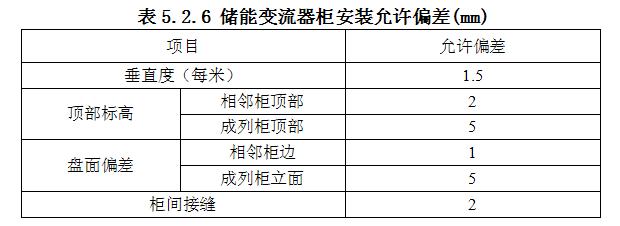

　　2儲能變流器安裝允許偏差應符合表5.2.6的規定：

　　3儲能變流器接線前應斷開交流、直流側斷路器，接線時應核對相序和極性。

5.2.7 鋰離子電池、鈉離子電池和鉛酸（炭）電池系統上電啟動檢查包括下列內容：

　　1儲能變流器上電前應檢查儲能變流器、電池管理系統、變壓器所有開關處于斷開狀態，變流器緊急停機裝置處于釋放狀態。

　　2檢查儲能變流器網側三相電壓的電能質量指標符合儲能變流器正常運行條件。

　　3啟動儲能變流器熱管理系統，檢查風冷/水冷系統工作正常。

　　4啟動電池管理系統，檢查電池管理系統與儲能變流器間信號及通信正常。

　　5分別操作閉合儲能變流器交流側并網斷路器和直流側斷路器，檢查儲能變流器狀態指示無告警且測量值正常。

　　6記錄上電啟動檢查結果，斷開儲能變流器交、直流側、電池系統以及升壓變壓器全部開關。

5.3 液流電池系統安裝

5.3.1 液流電池系統安裝前應具備下列條件：

　　1電解液儲罐出廠清洗記錄、氣密性檢測報告齊全；液流電池電堆、電解液循環系統管道、積液槽無變形、無破損；電解液儲罐無漏液，閥門處于關閉狀態。

　　2電池室地面和酸液流槽的防腐蝕措施密實、平整、無滲漏，地面平整度應滿足本標準4.3的要求，并按照現行國家標準《建筑防腐蝕工程施工規范》GB 50212完成施工驗收，防腐蝕地坪養護時間應滿足產品技術文件要求。

　　3對支架基礎、預埋件、預埋螺栓的軸線定位、標高、垂直度應進行復測。

　　4支架的規格、型號、材質以及附件和備品備件進行復核，支架的外觀和防腐涂層應完好無損，防腐層不應有裂紋、氣泡、劃傷、腐蝕斑點、泛銹等缺陷。

5.3.2 液流電池電堆和電解液管道支架安裝符合下列規定：

　　1金屬結構支架的緊固度應滿足設計文件要求及現行國家標準《鋼結構工程施工質量驗收規范》GB 50205的相關規定。

　　2支架安裝過程中不應強行敲打、氣割擴孔，具有表面防腐層的支架，現場不宜打孔，安裝過程中不得破壞支架防腐層。

　　3支架安裝的允許偏差應符合表5.3.2的規定。

5.3.3 電堆安裝應符合下列規定：

　　1電堆安裝前應進行電堆檢查，外觀清潔、無變形、無滲漏，電解液進出口連接件完好，電堆管路和電氣回路接線端子有明顯標識。

　　2電堆電解液進出口管段的壓力試驗和氣密性試驗報告應齊全。

　　3電堆吊裝到電堆支架的過程應平穩并采取防止傾覆、碰撞和漆面受損的保護措施。

　　4電堆就位后，各管口位置應排列整齊、間距均勻，電堆支架無明顯變形。

　　5電堆線纜接頭、極柱、集流板等外接部分與電纜連接處應裝設絕緣防護罩，電纜及其附件安裝用的鋼制緊固件應采用熱鍍鋅或等同熱鍍鋅性能的制品。

5.3.4 電解液儲罐安裝應符合下列規定：

　　1電解液儲罐安裝前，電解液儲罐外觀和接口應無變形，所有法蘭口、人孔密封牢固。

　　2安裝前應確定吊裝重心，并進行試吊，吊裝過程應平穩、無明顯傾斜。

　　3電解液儲罐安裝位置、尺寸偏差應滿足設計文件要求。

　　4電解液儲罐安裝后，儲罐內部應清潔無異物，罐體開孔處密封。

5.3.5 電解液循環系統安裝應符合下列規定：

　　1電解液循環系統安裝前，循環液管道、閥門、法蘭、泵等部件應無變形，內部清潔、無異物，各閥門處于關閉狀態。

　　2電解液循環系統安裝完畢后，應依據產品技術文件的要求對電解液循環管道進行壓力試驗和氣密性試驗，試驗應滿足下列要求：

　　1)試驗前應關閉電堆電解液進出口閥門，并在儲罐與電解液循環系統連接處加設盲板或關閉閥門。

　　2)壓力試驗介質為氮?dú)饣驘o(wú)油干燥壓縮空氣，試驗壓力為1.15倍設計壓力；當液壓試驗介質為潔凈水，試驗壓力為1.5倍設計壓力。

　　3)壓力試驗中升壓、降壓方式和試驗壓力保持時間等應滿足產品技術文件要求；穩壓后降低測試壓力至設計壓力，保持不少于10min。

　　4)壓力試驗中應無壓降，管路連接處、焊接頭、法蘭等部位應無變形、異響和泄漏。

　　5)液壓試驗后，應用去離子水對試驗管路進行清洗。

　　6)進行氣密性試驗時，試驗壓力為設計壓力，試驗開始后逐漸升壓，達到試驗壓力后保持30min，檢查所有連接處應無漏氣、無異響。

　　3試驗合格后應采用壓縮空氣吹掃，完成方可進行電解液注液。

5.3.6 電解液加注符合下列規定：

　　1對電解液進行抽樣檢測，抽樣及檢測方法應滿足產品技術文件要求。全釩液流電池的釩含量、硫酸根含量測定應符合現行行業標準《全釩液流電池用電解液測試方法》NB/T 42006的相關規定。

　　2電解液加注前，電解液儲罐內部應清潔、無異物，宜在管路連接處、焊接頭、法蘭等部位設置接液托盤或接液盒。

　　3電解液注液過程滿足下列要求：

　　1)采取防止灰塵、異物進入電解液儲罐的措施；

　　2)采取保持電解液儲罐內外壓力平衡的措施，實時監測灌注流速和電解液循環系統內壓，電解液儲罐應無變形受損；

　　3)專人巡視注液系統及電解液儲罐，發現泄漏應立即停止操作并按應急預案處置。

　　4電解液注液后，宜采用氮?dú)庵脫Q罐內空氣并及時封閉注液口，留存電解液樣品，記錄注液量、操作人員等信息。

5.3.7 熱管理系統安裝應符合下列規定：

　　1冷卻風機、制冷（熱泵）、水冷卻機組等熱管理系統安裝前應復核系統制冷量，冷媒循環系統管道、法蘭、換熱器管路的連接處應牢固，無開裂、無漏液。

　　2流量計和溫度測量探頭應固定牢固；測量?jī)x表的通訊線、電源線應布線整齊且牢固；電動閥門應控制可靠。

　　3啟動熱管理系統，制冷機組和泵體應運行正常、無異常噪聲；制冷液流速和壓力等數據監測顯示正常，溫度、流量和壓力在允許范圍內。

　　4具有備用電源的熱管理系統，應進行備用電源切換試驗。

5.3.8 電池管理系統和儲能變流器安裝應符合本標準5.2.4和5.2.6的規定。

5.3.9 液流電池系統上電啟動檢查應包括下列內容：

　　1啟動電池管理系統和熱管理系統，系統應無報警，電堆電壓、溫度等測量值顯示正常。

　　2啟動電解液循環系統，液體管路連接應緊固、不漏液，閥門控制可靠，介質流向標識正確，閥門開啟方向標識正確，流速監測測量值顯示正常，出水電導率合格。

　　3電解液循環系統、熱管理系統、電池管理系統等報警功能和保護停機連鎖功能正常。

　　4操作分合電池出口斷路器、接觸器，功能正常，電池管理系統開關狀態指示正常。

　　5啟動儲能變流器，設置液流電池系統充放電功率，電壓、功率、溫度、電解液流量等測量值正常且滿足設計性能指標要求。

5.4 水電解制氫系統、燃料電池系統安裝

5.4.1 水電解制氫系統、燃料電池系統安裝前應具備下列條件：

　　1壓力容器出廠編號、鋼印應與產品合格證一致；附件的規格、型號、數量與設計文件一致；壓力容器應具有特種設備制造監督檢驗證書和產品質量證明文件；進口的管材、閥門和附件的商品檢驗合格報告及證明文件等應齊全。

　　2水電解制氫系統、燃料電池系統的氫氣儲罐、氫氣緩沖罐、管道的密封及外觀應完好；壓縮機、水泵、壓力表等輔助設備無變形或損壞；氫氣壓力泄放裝置、吹掃置換接口等安全附件無變形或損壞，安全排氣閥處于關閉狀態。

　　3氣體和液體管道、閥門、法蘭、泵等部件外觀，應無變形，內部清潔、無異物，各閥門處于關閉狀態。

　　4支架基礎、支架、預埋件、預埋螺栓的軸線定位、標高、垂直度應進行復測并滿足設計文件要求。

　　5高壓氫氣管道用閥門應進行壓力試驗，采用氮?dú)饣蚋稍餆o(wú)油的空氣作為試驗氣體，試驗壓力為1.05-1.10倍設計壓力，將閥門浸沒在無水乙醇槽中，槽內應無可見氣泡，壓力試驗合格后方可進行氣密性檢測。

　　6氫氣和氧氣管道用閥門應進行氣密性檢測，采用氮?dú)庾鳛樵囼?yàn)氣體，試驗壓力為設計壓力，將閥門浸沒在水槽中，試驗時間不少于30min，水槽內應無可見氣泡。

5.4.2 水電解制氫系統安裝應符合下列規定：

　　1壓力型水電解制氫系統的電解槽應整體運至現場安裝，安裝后進行氣密性檢測和泄漏量試驗，試驗應滿足下列要求：

　　1)試驗氣體為氮?dú)饣驘o(wú)油干燥空氣；

　　2)進行氣密性試驗時，試驗壓力為設計壓力，試驗開始后逐漸升壓，達到試驗壓力后保持30min，檢查所有連接處、焊接、法蘭、墊片等部位，應無漏氣、無異響；

　　3)進行泄漏量試驗時，試驗壓力為設計壓力，試驗時間為24h，平均每小時壓差變化率應不超過0.5%/h。

　　2常壓型水電解制氫系統電解槽應按照產品技術文件的安裝工序組裝，安裝后應進行氣密性檢測。

　　3電解槽、原料水制備裝置、氣液分離單元、純化單元、冷卻水循環管路等連接應牢固、緊密，管路中各閥門的手柄位置方便操作。

　　4控制回路電源和通信線纜、傳感器信號回路等布線應整齊、捆扎牢固、極性標識和方向標識清楚。

　　5完成接線檢查后，水電解制氫系統各儀表及傳感器電源指示和通訊指示應無異常。

5.4.3 儲氫系統的安裝應符合下列規定：

　　1儲氫容器安裝允許偏差應符合表5.4.3的規定。

　　2氫氣壓縮機安裝后應緊固儲氫容器與壓縮機之間的氫氣管路，安裝壓力監測儀表。

　　3儲氫容器、壓縮機及氫氣管道安裝后，應進行壓力試驗、氣密性試驗與泄漏量試驗，試驗應滿足下列要求：

　　1)壓力試驗的試驗氣體為氮?dú)饣驘o(wú)油干燥空氣，試驗壓力應為1.05倍~1.15倍設計壓力。

　　2)氣密性試驗的試驗氣體為氮?dú)饣驘o(wú)油干燥空氣，試驗壓力應為1.05倍設計壓力。

　　3)試驗開始后逐漸升壓，達到試驗壓力后保壓5min，焊縫與連接部位無變形、無泄漏；繼續保壓不少于30min，應無泄漏、無壓降。

　　4)泄漏量試驗的試驗氣體為氮?dú)饣蚝?，試?yàn)壓力為設計壓力。采用氮?dú)膺M(jìn)行泄漏量試驗時，保壓不少于24h，平均每小時泄漏率應低于0.5%；采用氦氣進行泄漏量試驗時，保壓不少于1h，平均每小時泄漏率應低于0.5%。

　　4氣密性試驗后進行壓縮機試運和帶負荷試驗，試驗滿足下列要求：

　　1)試運行試驗氣體為無油干燥空氣或氮?dú)?，試運行時間宜不小于1h。

　　2)帶負荷試驗氣體為氫氣或氦氣，最高試驗壓力應滿足產品技術文件要求。

　　3)試驗過程中應檢查壓力指示，壓力穩定且與設置值一致。

　　5帶負荷試驗后采用含氧量小于0.5%的氮?dú)膺M(jìn)行吹掃置換，吹掃流速應不小于20m/s，直至出口無鐵銹、塵土及雜物。

5.4.4 燃料電池系統的安裝應符合下列規定：

　　1燃料電池電堆安裝前，電堆外觀應清潔、無變形、無滲漏，電堆管路和電氣回路接線端子應有明顯標識。

　　2電堆吊裝應采取保護措施，不得傾覆、碰撞和漆面受損，吊裝過程平穩。電堆就位后檢查確認各管道接口位置，應排列整齊、間距均勻。

　　3電堆、輔機系統的氣道、液道管路的連接應牢固、緊密。

　　4氣道、液道管路安裝完成后，進行氣密性與泄漏量試驗，試驗合格后應采用含氧量小于0.5%的氮?dú)膺M(jìn)行吹掃置換。

　　5水循環系統管路接頭應緊固、不漏液，閥門控制可靠。

　　6連接電池電堆電氣回路，電堆線纜接頭、極柱、集流板等外接部分與電纜連接處應裝設絕緣防護罩，電纜及其附件安裝用的鋼制緊固件應采用熱鍍鋅或等同熱鍍鋅性能的制品。

　　7控制回路電源和通信線纜、傳感器信號回路等布線應整齊、捆扎牢固、極性標識和方向標識清楚。

　　8完成接線檢查后，水電解制氫系統各儀表及傳感器電源指示和通訊指示應無異常。

　　9啟動水循環系統水泵，流速監測測量值應顯示正常。

5.4.5 水電解制氫系統、儲氫系統和燃料電池系統間管路、閥門和附件的安裝應符合下列規定：

　　1氫氣、氧氣管道和閥門應固定牢固，與儲氫容器等重型設備連接的管道安裝，應在設備沉降穩定后或采取防沉降措施后進行。

　　2連接水電解制氫系統、儲氫系統、燃料電池系統之間的管路，管道和閥門采用錐管螺紋連接時，螺紋連接處應采用聚四氟乙烯薄膜作為填料。

　　3氫氣管路的碳鋼管、不銹鋼管道采用焊接連接時，應符合現行國家標準《鋼結構焊接規范》GB 50661Ⅱ級的規定，并進行焊接接頭的氫相容性評定。

　　4氫氣管道安裝后應進行壓力試驗、氣密性試驗和泄漏量試驗，試驗介質和試驗壓力應符合現行國家標準《氫氣站設計規范》GB 50177的規定。

　　5氧氣管道安裝后應進行氣密性試驗和泄漏量試驗，試驗介質和試驗壓力應符合現行國家標準《氧氣站設計規范》GB 50030的規定。。

5.4.6 緊急切斷裝置安裝和試驗應符合下列規定：

　　1水電解制氫系統、燃料電池系統安全運行聯鎖緊急切斷裝置應安裝在控制室工作臺和儲能室現場，安裝位置便于人員安全操作。

　　2檢查緊急切斷功能和失效保護功能，應能迅速切斷水電解制氫系統、儲氫系統、燃料電池系統的電源，并關閉站內氫氣傳輸管道的閥門。

5.4.7 水電解制氫系統、燃料電池系統上電啟動前，防靜電與接地應符合下列規定：

　　1作業場所的設備金屬外殼、管道、構架、電纜屏蔽層、房屋鋼構架和放空管等應與接地裝置可靠連接，接地電阻應不大于4Ω；對于振動、位移的設備和管道，接地連接處應安裝撓性連接線過渡；水電解制氫系統、燃料電池系統多個設備接地點之間的電阻值應不大于0.1Ω。

　　2氫氣管道的法蘭連接處應采用金屬跨接，跨接電阻應小于0.03Ω。

　　3作業場所入口應安裝消除人體靜電裝置，施工人員進入作業場所，應消除自身靜電，穿防靜電服和防靜電鞋套，不應帶入火種、手機和對講機等電子產品。

5.4.8 水電解制氫系統、燃料電池系統安裝后上電啟動檢查包括下列內容：

　　1水電解制氫系統、燃料電池系統啟動前應采用含氧量小于0.5%的氮?dú)膺M(jìn)行吹掃置換，吹掃置換后系統內含氧量應小于0.5%。

　　2系統主機、測量?jī)x表、傳感器的通訊線和電源線應布線整齊、牢固。

　　3電解制氫系統、儲氫系統、燃料電池系統的斷水保護功能和報警停機連鎖功能正常。

　　4啟動水電解制氫系統的原料水裝置，液體管路應連接緊固、不漏液，閥門控制可靠，流速監測測量值顯示正常，出水電導率合格。

　　5水電解制氫系統、儲氫系統、燃料電池系統的控制系統上電，啟動水電解制氫系統，主機應無報警，電壓、功率、電解槽溫度、氫氧氣體流量等測量值顯示正常。

　　6設置水電解制氫系統氫氣產量，水電解制氫系統的氫氣產量、純度和儲氫容器壓力的測量值應正常。

　　7設置燃料電池系統發電功率，電堆電壓、功率、溫度，測量值正常，且滿足設計性能指標要求。

5.5 附屬設施安裝

5.5.1 火災自動報警系統、氫氣泄漏報警系統安裝應符合下列規定：

　　1火災自動報警系統施工符合現行國家標準《火災自動報警系統施工及驗收標準》GB 50166的相關規定。

　　2探測器、區域報警控制器、集中報警控制器、火災報警裝置和消防控制設備等應進行單機通電檢查。

　　3火災自動報警系統通電后，報警控制器功能應符合現行國家標準《火災報警控制器》GB 4717的相關規定。

　　4檢查氫氣檢漏報警裝置與事故排風機聯鎖功能，當空氣中氫氣濃度達到0.4%（體積比）時，應能自動開啟事故排風機。

5.5.2 站用直流電源、交流不停電電源安裝應符合下列規定：

　　1站用電源應在儲能系統安裝前完成安裝、調試及驗收。

　　2熱管理系統、電解液循環系統、電池管理系統等儲能分系統工作電源應采用獨立回路接入站用電源屏；當設備采用雙回路供電時，應進行電源切換試驗。

5.5.3 儲能室內管道支架/吊架、電纜橋架和排風管道等附屬設施安裝符合下列規定：

　　1支架、橋架、管道安裝應在電池柜、變流器柜安裝前完成施工，排風管道、水冷管道、消防給水管道、橋架安裝應相互協調。宜按照空間從上到下的順序安裝，電纜橋架與排風管道和水冷管道不宜上下布置，且不應布置在儲能柜體和電池上方。

　　2支架/吊架應與樓面預埋鋼構件牢固連接，安裝過程中先安裝支架/吊架，后安裝電纜橋架、管道，橋架、管道及支吊架間應根據設計要求裝設襯墊或護套，就位后應緊固連接螺栓或抱箍。

　　3電纜橋架的制作與安裝、防火阻燃措施施工應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收標準》GB 50168的相關規定。

　　4橋架鍍鋅層表面光滑均勻，致密，不應有起皮、氣泡等缺陷；橋架焊縫表面均勻，不應有漏焊、燒穿、弧坑等缺陷。

　　5鋁合金橋架與鋼制支架固定時，接觸處應采用石棉墊片、防腐套管等防電化腐蝕措施。

　　6橋架、支架、管道和緊固件位置齊整、美觀，各橫撐間的垂直凈距偏差應不大于5mm，托盤軸向偏差應不大于10mm。

　　7橋架、管道在穿過防火墻及防火樓板時，固定框與土建預留孔間應采用阻燃材料封堵；當穿越防火分區時應進行防火封堵。

　　8金屬橋架、管道以及引出的金屬電纜導管應可靠接地，全長大于30m時，應每隔20m~30m增設接地點。

6 調試

6.1 一般規定

6.1.1 電化學儲能電站調試前應按照現行國家標準《電化學儲能電站調試規程》GB/T 42737的相關規定，制定調試方案、安全措施和應急預案。。

6.1.2 電化學儲能電站調試人員應熟悉設備的工作原理與基本結構，掌握必要的電氣操作、試驗檢測和安全防護知識，能夠正確使用調試工具和安全防護設備。

6.1.3 電化學儲能電站高壓電氣設備應進行交接試驗，內容與方法應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的相關規定。

6.1.4 電化學儲能電站調試包括分系統調試和聯合調試，聯合調試宜在分系統調試完成后進行。

6.1.5 聯合調試前儲能系統配置的消防系統、火災報警系統、水消防系統應調試完成。

6.1.6 調試前宜組織消防應急培訓演練，配置應急處置裝備與個人防護裝備，并做好現場監護。

6.2 分系統調試

6.2.1 電化學儲能電站分系統調試包括儲能系統、監控系統、變配電系統、繼電保護及安全自動裝置、通信與調度自動化系統、站用電源的調試，調試內容及方法應符合現行國家標準《電化學儲能電站調試規程》GB/T 42737的相關規定。

6.2.2 電化學儲能電站分系統調試條件應符合下列規定：

　　1設備規格、型號、電氣接線、基本功能和安全性能應復核確認。

　　2設備安裝應完畢，接線正確、牢固，編號和標識清晰。

　　3設備調試應完畢。

　　4設備的型式試驗報告、出廠試驗報告、技術說明書、設計文件、施工安裝記錄和備品備件應齊全。

　　5現場臨時供電設備的電壓和頻率應符合現行國家標準《標準電壓》GB/T 156和《標準頻率》GB/T 1980的規定，容量應滿足調試要求。

　　6分系統上電檢查正常且無異常信號。

6.2.3 電化學儲能電站分系統調試過程中，應監視設備運行狀態、記錄調試過程數據，對出現的缺陷、異常和故障等情況應及時檢查處理，消缺完成后方可繼續進行。

6.2.4 電化學儲能電站分系統調試結束后，應及時拆除調試儀器設備，恢復接線和參數設置至初始狀態，分析調試數據并編制分系統調試報告。

6.3 聯合調試

6.3.1 電化學儲能電站聯合調試應包括并/離網、啟動/停機、充/放電、功率控制、能量轉換效率、故障穿越、電網適應性、一次調頻、慣量響應、電能質量的調試，調試內容及方法應符合現行國家標準《電化學儲能電站調試規程》GB/T 42737和《電化學儲能電站并網性能評價方法》GB/T 42717的相關規定。

6.3.2 電化學儲能電站聯合調試條件應符合下列規定：

　　1電站分系統調試應完畢。

　　2電站通信調試應完畢，通信網絡和系統一致性、接口、協議及功能、網絡安全、可靠性等應滿足并網要求，實時性和準確性應符合現行行業標準《電力系統通信設計技術規定》DL/T 5391的相關規定。

　　3電站保護調試應完畢，保護策略、邏輯及定值設置應滿足并網要求。

　　4電站聯合調試申請與調試方案經調度機構批準。

　　5電站并網負荷調節范圍應滿足調試要求，分系統的啟動、停機等運行狀態無異常，分系統渉網性能參數符合并網相關規定。

6.3.3 電化學儲能電站聯合調試過程中，應記錄調試過程數據、設備和電站并網運行數據，對出現的缺陷、異常和故障等情況應及時檢查處理。對于啟動、停機、調整負荷等需要調度機構許可的調試項目，宜報告上級調度機構，經同意后方可進行。

6.3.4 電化學儲能電站聯合調試結束后，應及時拆除調試儀器設備，恢復接線和參數設置至初始狀態，分析調試數據并編制調試報告。

7 環保與水土保持

7.0.1 電化學儲能電站應根據工程實際情況和環境特點，制定環境保護及水土保持的措施和對策，宜采取永臨結合、因地制宜的方式，減少施工對環境的影響。

7.0.2 施工產生的污水應集中處理，污水排放應符合現行國家標準《污水綜合排放標準》GB 8978的規定。

7.0.3 儲能電站施工廢物的處理應符合下列規定：

　　1生產垃圾和施工棄渣等固體廢物不得擅自傾倒、堆放。

　　2鉛酸電池污染物處理應符合現行行業標準《廢鉛酸蓄電池污染處理控制技術規范》HJ 519的相關規定。

　　3液流電池的廢液處理應進行安全性處理，不得將具有毒性、腐蝕性的電池廢液直接排放、掩埋。

7.0.4 施工現場應采取防止揚塵、酸堿氣體揮發、電解液泄漏等環境風險防治措施。

7.0.5 施工噪聲控制應符合現行國家標準《建筑施工場界環境噪聲排放標準》GB 12523的相關規定。

7.0.6 施工單位應制定生態恢復和水土保持方案，減少破壞自然植被，工程完成后應按設計要求恢復地貌、植被。

8 勞動安全與職業健康

8.0.1 儲能電站施工前應結合工程自身特點，建立工程施工安全和職業健康管理體系，對施工和管理人員進行安全和職業健康教育和培訓，并根據生產作業性質需要為施工人員和管理人員配備勞動防護用品。

8.0.2 施工現場應掛設工程概況牌、管理人員名單及監督電話牌、消防保衛（防火責任）牌、安全生產牌、文明施工牌和施工現場平面圖。

8.0.3 施工場地液流電池儲能系統、水電解制氫和燃料電池系統、儲氫壓力瓶組等危險區域應設置明顯的安全、警示標志或隔離帶，安全標志的使用應符合現行國家標準《安全標志及其使用導則》GB 2894的相關規定。

8.0.4 施工現場應實行區域模塊式管理，對施工作業區、輔助作業區、材料堆放區、辦公區和生活區等進行明顯的劃分，辦公區、生活區與作業區應保持足夠的安全距離。

8.0.5 施工現場的設施應合理布局，設備、材料、土方等物資應堆放合理，并標識清楚，排放有序。

8.0.6 施工機械應定期檢查和保養。

8.0.7 施工過程中應避免交叉作業。

8.0.8 施工現場人員進入現場應自覺遵守現場安全文明施工規定，各施工項目作業時應符合現行行業標準《電力建設安全工作規程第3部分變電站》DL 5009.3的相關規定。

8.0.9 施工現場應設置醫療救護站，并根據工程特點配備相應安全救護設備及藥品；液流電池儲能系統、水電解制氫系統、燃料電池系統施工現場應配置治療腐蝕性液體灼傷、熱灼傷等的急救藥品。

8.0.10 施工前應根據項目特點編制觸電、電池?zé)崾Э?、火?zāi)、電解液泄漏等應急預案。應急預案應包括應急組織體系及職責、危險源分析、預防措施、應急響應、保障措施及培訓與演練等內容。

8.0.11 針對重大危險源和重要環境因素，應結合項目特點制定風險管控措施，電解液循環系統、堿性水電解系統加堿罐啟動前，應在腐蝕性液體管網下方設置防漏液措施。

8.0.12 施工人員應開展應急救援培訓并進行演練。

9 驗收

9.1 一般規定

9.1.1 電化學儲能電站應通過單位工程、工程啟動與試運行和工程竣工三個階段的全面檢查驗收。

9.1.2 工程驗收工作的依據包括：

　　1國家和項目建設地方現行有關法律、法規、規章和技術標準。

　　2有關主管部門的規定。

　　3經批準的工程立項文件、調整概算文件。

　　4經批準的設計文件、施工圖紙及相應的工程變更文件。

9.1.3 工程驗收項目應包括下列主要內容：

　　1檢查工程是否按照批準的設計進行建設。

　　2檢查已完成工程在設計、施工、設備制造安裝等過程中與質量有關的資料收集、整理和簽證歸檔情況。

　　3檢查工程質量和施工安全管理情況。

　　4檢查工程是否具備運行或進行下一階段工作的條件。

　　5檢查工程投資控制和資金使用情況。

　　6對驗收遺留問題提出處理意見及整改驗收。

　　7對工程建設作出評價和結論。

9.1.4 隱蔽工程應在隱蔽前由施工單位通知監理及有關單位進行驗收，并形成驗收記錄及簽證。

9.1.5 工程建設各階段應及時收集、整理相關驗收資料，資料應真實、完整、規范，驗收檔案資料見附錄A，驗收備查檔案資料見附錄B。

9.2 單位工程驗收

9.2.1 單位工程驗收應在所含分部分項工程驗收合格基礎上進行，分部工程驗收應在所含分項工程驗收合格基礎上進行。

9.2.2 單位工程質量驗收合格應符合下列規定：

　　1單位工程質量控制資料應完整、規范。

　　2單位工程所含分部工程質量控制資料、有關安全和功能的檢測和試驗資料應完整。

　　3單位工程所含分部工程的質量驗收合格。

　　4使用功能和性能的檢查結果應符合專業技術標準要求。

　　5觀感質量應符合要求。

9.2.3 土建工程驗收包括下列內容：

　　1土建驗收應在地基、基礎、建（構）筑物、給排水及供暖、場地及地下設施、給排水及暖通、防雷接地等分項工程驗收合格基礎上進行。

　　2土建工程的質量驗收應符合現行國家標準電力建設施工質量驗收規程第1部分土建工程和現行行業標準《電力建設施工質量驗收規程第1部分土建工程》DL/T 5210.1的相關規定。

　　3工程測量應符合現行國家標準《工程測量標準》GB 50026和《工程測量通用規范》GB 55018的相關規定。

　　4工程施工定位、基礎承載力和防腐蝕、防雷接地應滿足設計文件要求。

　　5各分部工程驗收記錄、報告及有關施工中的關鍵工序和隱蔽工程檢查、簽證記錄等資料應齊全、規范。

　　6當專業驗收規范未對驗收項目作出相應規定時，應組織相關單位制定專項驗收要求；涉及安全、節能、環境保護等項目的專項驗收要求應組織專家論證。

　　7地基工程：

　　1)檢查基底土性、土石方開挖、基坑位置和尺寸、邊坡監測、地下防水、回填土料、基底處理、分層壓實質量、表面平整度等施工記錄，工程質量應符合現行國家標準《建筑地基基礎工程施工質量驗收標準》GB 50202和本標準4.2節的規定。

　　2)地基承載力檢驗時，靜載試驗最大加載量應不小于設計要求的承載力特征值的2倍。

　　8基礎工程：

　　1)檢查混凝土基礎的定位放線、混凝土基礎墊層、模板、鋼筋、混凝土、基礎防腐等分項，工程質量應符合現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204和《混凝土結構通用規范》GB 55008的相關規定。

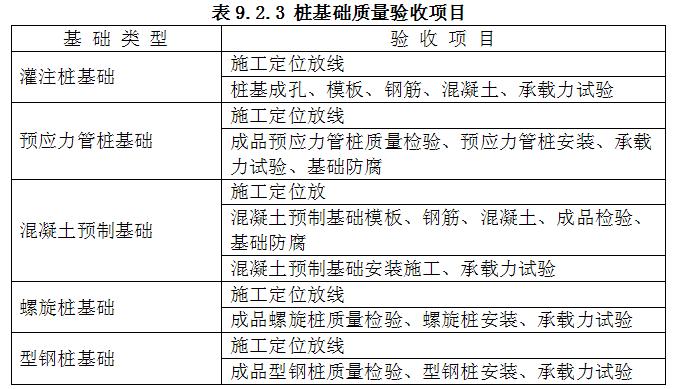

　　2)樁基礎質量應符合現行國家標準《建筑地基基礎工程施工質量驗收標準》GB 50202、《建筑樁基技術規范》JGJ 94和《建筑基樁檢測技術規范》JGJ 106的相關規定，質量驗收項目見表9.2.3。

　　3)建筑附加支架基礎與建（構）筑物承重結構的連接應牢固、可靠，連接工藝不應損害建（構）筑物的主體結構和破壞屋面的防水。

　　4)設備基礎的軸線、標高、水平度、垂直度等尺寸以及預埋型鋼（預埋螺栓）的尺寸偏差應符合本標準4.3節的規定。

　　5)基礎預埋件應可靠接地，連接處應進行防腐蝕處理。

　　9建（構）筑物：

　　1)檢查變配電系統室、儲能站房、中控樓和生活設施劃分，檢查混凝土結構、砌體結構等分項，工程質量應符合現行國家標準《建筑工程施工質量驗收統一標準》GB 50300和《混凝土結構工程施工質量驗收規范》GB 50204的相關規定。

　　2)液流電池、水電解制氫/燃料電池儲能室的防腐蝕工程質量應符合現行國家標準《工業建筑防腐蝕設計標準》GB/T 50046和《建筑防腐蝕工程施工規范》GB 50212的相關規定。

　　10防火墻和防火隔墻：

　　1)防火墻、防火隔墻的驗收應符合現行國家標準《建筑設計防火規范》GB 50016的相關規定。

　　2)混凝土結構防火墻的材料、厚度應滿足設計文件要求，墻體已砌筑至結構樓板，工程質量應符合現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204的相關規定，加氣混凝土砌塊防火墻應符合現行國家標準《砌體結構工程施工質量驗收規范》GB 50203的相關規定。

　　3)檢查防火隔墻工程防護板、墊層合格證和防火材料耐火等級檢測報告，防火隔墻隱蔽部分驗收記錄應完整，防火板保護層的厚度、防火板安裝龍骨工藝、支撐固定件細部做法等符合消防專業驗收規定。

　　4)管道穿越防火墻的預留孔已嚴密封堵，防火封堵材料合格證齊全。

　　11場地及地下設施：

　　1)接地設施施工和設備接地驗收應符合現行國家標準《電氣裝置安裝工程接地裝置施工及驗收規范》GB 50169的相關規定。儲能電池柜、變流器等設備的接地必須單獨與接地母線或接地網相連接，嚴禁兩個及兩個以上的電氣裝置串接后用一條接地線接地。

　　2)瀝青路面驗收應符合現行國家標準《瀝青路面施工及驗收規范》GB 50092的相關規定。

　　3)電纜溝驗收應符合現行行業標準《電力建設施工質量驗收規程第1部分土建工程》DL/T 5210.1的相關規定，電纜溝應有防水和封堵措施。

　　4)場區給排水設施驗收應符合現行國家標準《給水排水管道工程施工及驗收規范》GB 50268的相關規定。

　　12給排水及暖通工程驗收應符合現行國家標準《給水排水管道工程施工及驗收規范》GB 50268和《建筑給水排水及采暖工程施工質量驗收規范》GB 50242的相關規定。

　　13防雷與接地：

　　1)全站戶外接地裝置、全站防直擊雷保護裝置的驗收應符合現行國家標準《電氣裝置安裝工程接地裝置施工及驗收規范》GB 50169的規定。

　　2)儲能電站的接地網埋設深度、接地引線安裝、接地電阻值應滿足設計文件要求。

　　14防腐工程驗收應符合國家現行標準《工業設備及管道防腐蝕工程技術標準》GB/T 50726和《建筑防腐蝕工程施工質量驗收規范》GB 50224的相關規定。

9.2.4 安裝工程驗收包括下列內容：

　　1安裝驗收應在儲能系統安裝、變配電設備安裝、監控及自動化系統安裝、集電線路及電纜安裝、設備及管道的接地等分項工程驗收合格基礎上進行。

　　2檢查設備規格型號、技術性能指標及產品說明書、試驗記錄、合格證件、安裝圖紙、備品備件和專用工具及其清單等。

　　3設備抽檢記錄和報告、安裝記錄和報告、各分部工程驗收記錄和報告、施工中關鍵工序檢查簽證記錄、質量控制、自檢驗收記錄、中間交接驗收、隱蔽工程驗收等資料應完整。

　　4設備與地基基礎或預埋鋼構件連接牢固，設備與接地系統連接可靠，接地及等電位聯結的跨接線的防腐處理應滿足設計文件要求。

　　5電池柜、預制艙的預留孔洞及電纜管口應防火封堵。

　　6電纜線路、橋架和線槽的安裝應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》GB 50168的相關規定。

　　7電纜芯線和接續端子連接應涂抹電力復合脂，進出交/直流電纜極性、相序標識應正確，電纜的絕緣電阻不應小于1MΩ。

　　8電氣設備交接試驗應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的相關規定。

　　9電池管理系統、氣液循環系統和熱管理系統、變流器的上電檢查無報警，斷路器、接觸器位置指示正常，能正常操作分合閘。

　　10鉛酸（炭）電池單體、鋰離子/鈉離子電池模塊安裝：

　　1)電池排列整齊，安裝尺寸偏差應符合表5.2.2的規定。

　　2)電池連接件、電壓和溫度測量探頭連接應牢固，

　　3)電池簇正負極電纜絕緣電阻應不小于1MΩ。

　　11預制艙安裝：

　　1)預制艙安裝尺寸偏差應符合表5.2.3的規定。

　　2)預制艙外觀完好，無結構形變、剝落、銹蝕及裂痕等現象，艙門和開關操作靈活，銘牌、標志、標記應完整清晰。

　　3)預制艙與基礎間的接觸面應防水封堵。

　　4)預制艙電纜進出孔洞應防火封堵，進出風口已安裝細孔鋼絲網等防護措施。

　　12變流器安裝：

　　1)變流器安裝尺寸偏差應符合表5.2.6的規定。

　　2)變流器應工作正常，熱管理系統無異響，變流器能正?？刂茊⑼！?/p>

　　13液流電池系統安裝：

　　1)電堆、電解液循環系統、電解液儲罐、熱管理系統以及支架、管路、閥門附件的安裝應滿足設計和本標準5.3要求。

　　2)全釩液流電池系統安裝質量應符合現行行業標準《全釩液流電池安裝技術規范》NB/T 42145的相關規定，鋅溴液流電池系統安裝質量應符合《鋅溴液流電池通用技術條件》NB/T 42135的相關規定。

　　3)電解液循環系統管路支架無變形，觀感質量無缺陷，焊接牢固，焊縫表面防腐層應均勻、覆蓋完全；安裝的電堆應排列整齊，間距均勻。

　　4)電解液循環管路、電纜的標識應清楚，泵、測量?jī)x表、傳感器具有明確的標識，儀表指示正常。

　　5)電解液儲罐、管路系統連接處、電堆表面各位置均應無腐蝕或泄漏，漏液傳感器功能正常。

　　6)電解液循環系統氣密性耐壓測試、電解液試樣測試結論應合格。

　　14水電解制氫系統、燃料電池系統安裝：

　　1)水電解制氫系統、儲氫系統和燃料電池系統以及支架、管路、閥門附件的安裝應滿足設計和本標準5.4要求。

　　2)設備防護罩、外殼表面平整，管道無變形，表面鍍層完整，管道支架牢固，觀感質量無缺陷。

　　3)氣體管道、液流管道和電纜的標識清楚，各設備銘牌清晰。

　　4)水電解制氫系統、儲氫系統和燃料電池系統氣密性試驗和泄漏量試驗結論合格；各系統及系統間管路吹掃置換應滿足產品技術文件要求，記錄完整。

　　5)水電解制氫系統、儲氫系統、燃料電池系統的控制系統、氫氣壓力傳感器與監測儀表功能正常無告警信號；氣體純度、壓力、溫度、流量等參數應正常。

　　6)強制通風控制聯鎖裝置功能、吹掃和排氣功能、可燃?xì)怏w傳感器監測報警及連鎖保護功能應正常。

　　15變配電設備安裝：

　　1)配電柜安裝質量驗收應符合現行國家標準《電氣裝置安裝工程高壓電器施工及驗收規范》GB 50147和《電氣裝置安裝工程低壓電器施工及驗收規范》GB 50254的相關規定。

　　2)變壓器和互感器安裝質量驗收應符合現行國家標準《電氣裝置安裝工程電力變壓器、油浸電抗器、互感器施工及驗收規范》GB 50148的相關規定。

　　3)母線設備的安裝質量驗收應符合現行國家標準《電氣裝置安裝工程母線裝置施工及驗收規范》GB 50149的相關規定。

　　4)高壓電器設備應符合現行國家標準《電氣裝置安裝工程高壓電器施工及驗收規范》GB 50147的相關規定。

　　5)盤、柜及二次回路接線安裝質量驗收應符合現行國家標準《電氣裝置安裝工程盤、柜及二次回路接線施工及驗收規范》GB 50171的相關規定。

　　6)站用直流電源、交流不停電電源驗收應符合現行國家標準《電氣裝置安裝工程蓄電池施工及驗收規范》GB 50172的相關規定。

　　16監控系統及自動化：

　　1)繼電保護及安全自動裝置驗收應符合現行國家標準《繼電保護和安全自動裝置技術規程》GB/T 14285的相關規定。

　　2)監控系統及自動化設備驗收應符合現行國家標準《電化學儲能電站監控系統技術規范》GB/T 42726的相關規定。

　　3)遠動及通信系統驗收應符合現行國家標準《新能源場站調度運行信息交換技術要求》GB/T 40604以及電力二次系統安全防護規定的相關規定。

　　4)電量采集系統和計量表驗收應符合現行行業標準《電能計量裝置技術管理規程》DL/T 448的相關規定。

　　17線路及電纜安裝：

　　1)集電線路質量驗收符合現行國家標準《電氣裝置安裝工程66kV及以下架空電力線路施工及驗收規范》GB 50173的相關規定。

　　2)電纜線路、橋架和線槽的驗收應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》GB 50168的相關規定。

　　3)通信光纜的技術指標應符合現行行業標準《電力系統通信管理規程》DL/T 544、《電力系統通信自動交換電話網技術規范》DL/T 598相關規定。

　　18防雷與接地安裝、防靜電處理：

　　1)設備接地連接處應連接牢固并進行防腐處理，設備接地質量驗收應符合現行國家標準《電氣裝置安裝工程接地裝置施工及驗收規范》GB 50169的相關規定。

　　2)涉氫系統的接地安裝及電阻、防靜電處理應滿足設計文件要求，并符合現行國家標準《加氫站技術規范》GB 50516和《爆炸危險環境電力裝置設計規范》GB 50058的相關規定。

9.2.5 調試驗收包括下列內容：

　　1調試驗收可按照分系統調試和系統調試兩個階段進行驗收，調試項目和試驗方法應符合《電化學儲能電站調試規程》GB/T 42737的相關規定。

　　2儲能系統可分為多個儲能單元及儲能單元匯集用變配電設備多個分系統進行，分系統調試驗收合格后方可進行系統調試驗收。儲能單元調試應滿足下列要求：

　　1)電池管理系統、氣液循環系統和熱管理系統、變流器的狀態監視、測量功能、精度和數據刷新正常，啟停、分合閘、功率控制等遠方和就地操作正常，應符合現行國家標準《電力儲能用電池管理系統》GB/T 34131的相關規定。。

　　2)保護配置應滿足設計文件要求和現行國家標準《電力系統電化學儲能系統通用技術條件》GB/T 36558的相關要求，報警功能、保護功能以及聯鎖停機功能正常。

　　3)電池電壓、極差、溫度、能量狀態等運行參數應符合現行國家標準《電力儲能用鋰離子電池》GB/T 36276和《預制艙式鋰離子電池儲能系統技術規范》GB/T 44026的相關規定。

　　4)變流器功率控制功能和性能應符合現行國家標準《電化學儲能系統儲能變流器技術要求》GB/T 34120的相關規定。

　　5)儲能單元額定功率、額定能量、能量效率等參數應符合設計和現行國家標準《電力儲能用鋰離子電池》GB/T 36276、《電力儲能用鉛炭電池》GB/T 36280的相關規定。

　　6)儲能單元并網功能和性能應符合現行國家標準《電化學儲能電站并網性能評價方法》GB/T 42717的相關規定。

　　7)液流電池系統充放電功率、電解液流量、溫度等測量值正常且滿足設計性能指標要求；液流電池發電功率控制等功能、性能應滿足設計性能指標要求。

　　8)水電解制氫系統、燃料電池系統的氫氣、氧氣和電解水流量等狀態監視正常，電壓、功率、電解槽溫度、氫氧氣體流量、電解水流量、出水電導率等測量功能、精度和性能滿足設計文件要求；制氧量，儲氫容量，燃料電池發電功率控制等功能、性能應滿足設計性能指標要求。

　　3儲能單元匯集母線、配電設備和變壓器的調試應符合現行行業標準《電力建設施工質量驗收規程第6部分：調整試驗》DL/T 5210.6的相關規定。數據采集、操作控制、通信、保護功能等應正確。

　　4全站聯合調試前，全部?jī)?chǔ)能分系統調試應完成驗收且具備啟動條件，在聯合調試和啟動試運階段進行全站調試驗收。

　　5工程調試記錄應完整、規范。

9.2.6 消防工程驗收應符合建設工程消防設計審查驗收管理規定和項目所在地主管部門的相關規范，驗收包括下列內容：

　　1消防設計文件及相關圖紙、施工記錄、自檢驗收記錄、隱蔽工程驗收記錄、質量驗收文件等資料應完整。

　　2消防工程的設計圖紙應已得到當?shù)刂鞴懿块T的審核。

　　3現澆混凝土結構防火墻的混凝土材料、厚度等耐火等級質量控制應符合現行國家標準《混凝土結構工程施工規范》GB 50666和《建筑防火通用規范》GB 55037的相關規定；加氣混凝土砌塊防火墻和防火隔墻施工質量和尺寸偏差應符合現行國家標準《砌體結構工程施工質量驗收規范》GB 50203的相關規定；防火隔墻的耐火極限應符合現行國家標準《建筑設計防火規范》GB 50016的相關規定；金屬預埋件、支（吊）架防火施工質量應符合現行國家標準《建筑鋼結構防火技術規范》GB 51249的相關規定。

　　4火災自動報警系統應符合現行國家標準《火災自動報警系統施工及驗收規范標準》GB 50166的相關規定。

　　5消防給水及消火栓系統應符合現行國家標準《建筑給水排水及采暖工程施工質量驗收規范》GB 50242及《消防給水及消火栓系統技術規范》GB 50974的相關規定。

　　6氣體滅火系統應符合現行國家標準《氣體滅火系統施工及驗收規范》GB 50263的相關規定。

　　7建筑滅火器驗收應符合現行國家標準《建筑滅火器配置設計規范》GB 50140的相關規定。

　　8安全出口標志燈和火災應急照明燈具應符合現行國家標準《消防安全標志》GB13495和《消防應急照明和疏散指示系統》GB 17945的相關規定。

9.2.7 安全防范工程驗收包括下列內容：

　　1安全防范工程可按照?qǐng)?bào)警系統、視頻安防監控系統、出入口控制系統，驗收內容包括設備安裝、管線敷設和隱蔽工程等分項驗收。

　　2安全防范工程系統的主要功能和技術性能指標、系統配置，包括設備數量、型號等應符合現行國家標準《安全防范工程技術標準》GB 50348的相關規定，安裝部位應滿足設計文件要求。

　　3安全防范工程的設計文件及相關圖紙、施工記錄、隱蔽工程驗收文件、質量控制、自檢驗收記錄及安全防范工程的設計文件及相關圖紙、施工記錄、隱蔽工程驗收文件、質量控制、自檢驗收記錄及試運行報告等資料應完整。

9.2.8 環境保護與水土保持工程應驗收包括下列內容：

　　1設計圖紙、設計變更、施工記錄、隱蔽工程驗收文件、質量控制、自檢驗收記錄等資料應完整。

　　2環境保護與水土保持工程的驗收應滿足設計文件要求和現行國家標準《生產建設項目水土保持技術標準》GB 50433的相關規定。

　　3水土保持工程還應按主管部門批準的水土保持方案執行，并通過主管部門的驗收。

9.3 啟動驗收和試運行

9.3.1 工程啟動試驗前應具備下列條件：

　　1已與電網企業簽訂并網調度協議、高壓供用電合同和購售電合同。

　　2各儲能系統通過單位工程驗收，儲能系統充放電功率、充放電能量等額定參數應滿足設計文件要求。

　　3并網工程通過單位工程驗收，繼電保護定值已通過校核。

　　4完成歷次驗收所提出問題的處理和閉環。

　　5完成工程整體自驗收和投運的生產準備。

　　6消防設施通過驗收，消防系統已完備并投用，生產區內的所有安全防護設施和各類生產輔助設施（包括安全工器具、專用工器具、備品備件等）完備。

　　7啟動試驗方案通過審批。

　　8運行值班人員已完成培訓，并取得相應的資格證書，具備上崗條件。

　　9運行規程、安全規程、管理制度和應急預案通過審批，應急預案應符合現行國家標準《電化學儲能電站生產安全應急預案編制導則》GB/T 42312的規定。

9.3.2 工程啟動驗收包括下列內容：

　　1檢查電化學儲能電站啟動驗收資料，工程資料應齊全完整，檔案資料清單見附錄A。

　　2檢查系統及設備，檢查歷次驗收記錄與報告，抽查施工、安裝、調試等記錄，必要時進行現場復核。

　　3完成電氣一次設備沖擊試驗、并網線路沖擊試驗、啟停機試驗、緊急停機試驗、充放電試驗、充放電轉換試驗、功率控制試驗和過載能力試驗等啟動試驗。

　　4依據啟動驗收方案和現行國家標準《電化學儲能電站啟動驗收規程》GB/T 43868的相關規定，對儲能電站工程啟動試驗進行驗收。

9.3.3 試運行和聯合調試驗收包括下列內容：

　　1儲能電站以額定功率進行3個充放電循環，連續并網試運行時間應不少于72小時，試運行期應根據電站應用模式進行功能和性能驗證試驗，包括下列內容：

　　1)參與調峰的電化學儲能電站，試運行應至少完成1個負荷峰谷周期調節。

　　2)參與電壓控制的電化學儲能電站，試運行應至少完成1次并網點電壓正偏差和負偏差的調節。

　　3)參與跟蹤計劃曲線的電化學儲能電站，試運行應至少完成24小時連續跟蹤曲線運行。

　　4)參與電力系統調頻、緊急功率支撐、平滑功率輸出、電壓暫降支撐或備用電源供電的電化學儲能電站，應向電網調度部門申請開展相應模式的試運行。

　　2儲能電站功能和性能應符合現行標準《電化學儲能系統接入電網技術規定》GB/T 36547的相關規定，并網性能測試應符合現行國家標準《電化學儲能電站并網性能評價方法》GB/T 42717的相關規定。

　　3試運行過程中出現下列情況之一應重新開始試運行：

　　1)電化學儲能電站發生導致儲能變流器（PCS）停機的故障。

　　2)儲能電池出現一次、二次保護動作、消防系統告警等。

9.3.4 電化學儲能電站通過試運行后，應對各類設備開展1次全面檢查并及時處理發現的缺陷和異常情況。

9.3.5 試運行完成后，簽署工程啟動驗收鑒定書，并給出評定意見。

9.4 工程竣工驗收

9.4.1 工程竣工驗收應在啟動及試運行完成且各專項驗收通過后一年內進行。

9.4.2 工程竣工驗收前應具備下列條件：

　　1完成工程設計文件、技術文件和合同約定的各項內容。

　　2消防、環境保護、水土保持和安全評價等專項工程通過審查或備案。

　　3有完整的技術檔案資料和施工管理資料，設計、施工、工程監理等單位已分別簽署質量合格文件，施工單位已簽收質量保證書，歷次驗收發現的問題和缺陷應已經整改完成。

　　4儲能充放電性能抽檢結果滿足建設單位要求（建設單位有需要時開展）。

　　5工程完成啟動驗收和試運行，通過并網檢測和涉網試驗。

　　6完成竣工決算并通過竣工審計。

9.4.3 工程竣工驗收包括下列內容：

　　1按批準的設計文件檢查工程建設情況。

　　2檢查各儲能單元運行狀況，按儲能電站功能定位核查并網功能和性能狀況。

　　3檢查工程啟動驗收和試運行遺留問題處理情況。

　　4檢查工程檔案資料完整性和規范性。

　　5檢查各專項驗收完成情況

　　6檢查概預算執行情況、竣工決算情況和審計報告。

　　7審查工程竣工報告。

　　8對工程遺留問題提出處理意見。

　　9驗收合格后辦理竣工驗收手續。

附件略……

[當寧消防網-消防產品之家。當寧消防網為您提供各消防器材的消防產品手冊、說明書、檢測報告、圖片視頻等資料，還有各種消防設備的評測、資訊、報價等]
