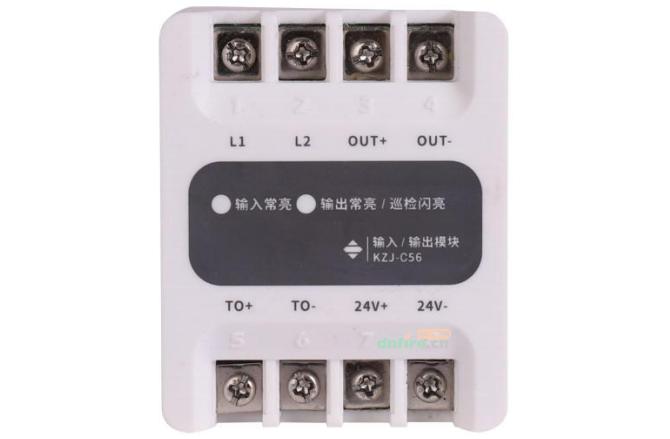

KZJ-C56型輸入/輸出模塊與高新投三江生產的總線型聯動控制器配套使用，主要對消防聯動設備進行輸出控制（如排煙閥、送風閥、防火閥等），并可接收聯動設備的無源反饋信號，以判斷被聯動設備是否正常工作。

KZJ-C56輸入輸出模塊需要DC24V電源線。

KZJ-C56輸入輸出模塊接線圖：

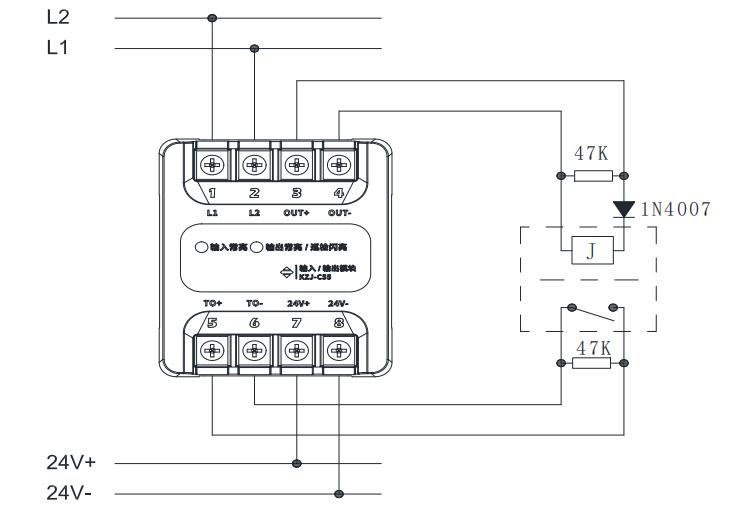

輸入常開檢線接線圖

輸入常閉檢線接線圖

　　輸入端設置為“常開檢線”，模塊輸入線末端（遠離模塊端）必需并聯一個47kΩ的終端電阻。輸入端如果設置為“常閉檢線”，模塊輸入線末端（遠離模塊端）必需串聯一個47kΩ的終端電阻；模塊輸出線路末端（遠離模塊端）必需正確接入47kΩ終端負載，模塊能識別負載回路中線路的短斷路故障。同時OUT+、OUT-輸出端應串聯一個1N4007二極管后再連受控設備，接線方法如圖所示。
