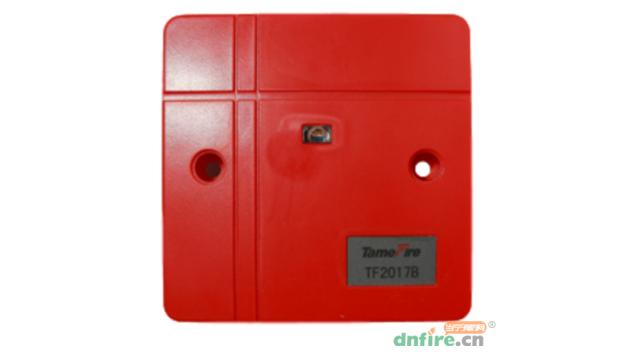

TF2017B切換模塊:用于控制器的直線輸出與控制設備之間的接口轉換、控制模塊的功率擴展,切換模塊也可用于消防廣播控制的功率擴展或強弱電之間的接口轉換等場所。

若現場設備需要24V電壓，需另外提供24V電源。

TF2017B切換模塊（用于直線盤輸出）接線圖：

TF2017B切換模塊（用于功率擴展及火警廣播）接線圖：

接線端子說明：

　　4、1腳：繼電器線圈控制端，4腳為24V+，1腳為24V-；用于直線輸出與控制設備之間的接口轉換時，4腳接直線輸出正，1腳接直線輸出負；

　　注意：由于模塊已經內置終端電阻，所以4、1腳不再需要終端電阻。

　　9、10腳：信號反饋端，接收無源常開反饋觸點信號；

　　1(T1)、9(T2)腳：故障信號反饋端，接收無源常閉反饋觸點信號。該反饋端在模塊出廠時被屏蔽，要啟用此端需要將模塊PCB板上的JP1701連線剪斷即可啟用該反饋端；

　　6、11、12腳：繼電器觸點1，6腳為公共端C、11腳為常閉端NC、12腳為常開端NO；

　　2、5、3腳：繼電器觸點2，2腳為公共端C、5腳為常閉端NC、3腳為常開端NO。
