青鳥消防最新產品接線圖重磅來襲！

本期為大家?guī)砘馂?zāi)自動報警系統中防爆設備的接線示意圖。

 本安型

JTY-GD-JBF5100C-Ex點型光電感煙火災探測器接線圖

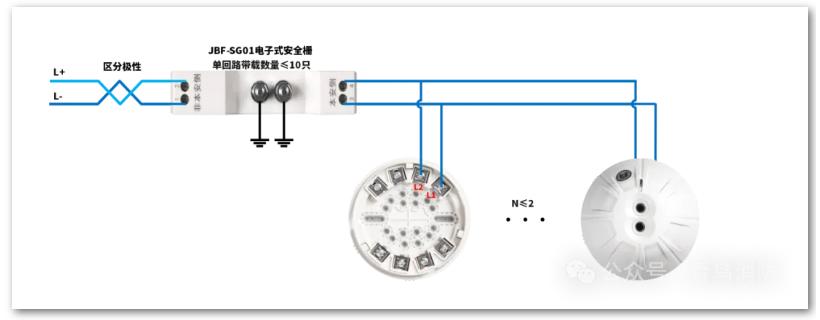

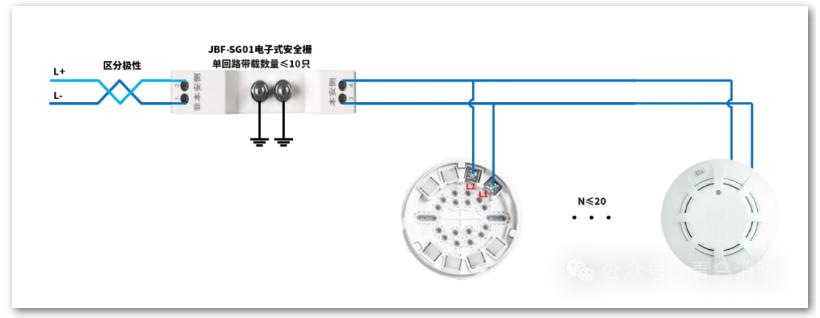

配備JBF-SG01電子式安全柵

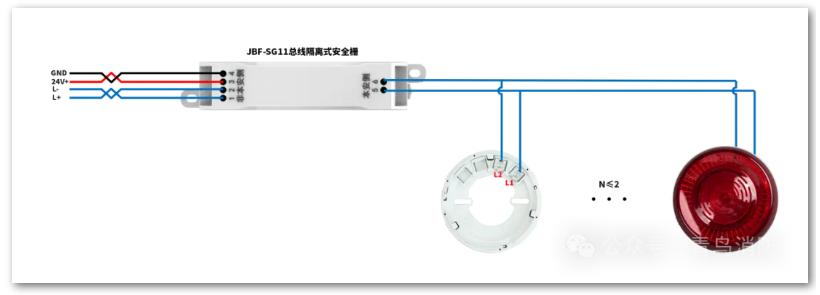

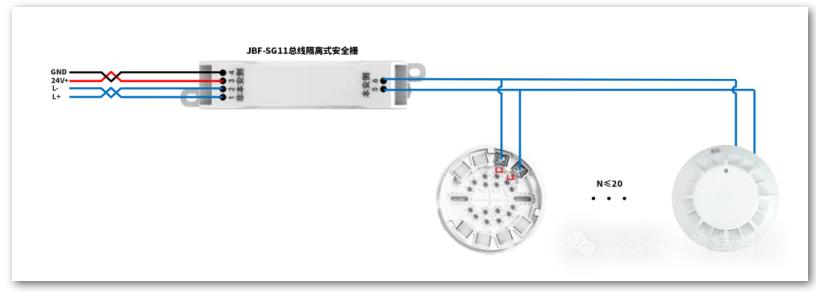

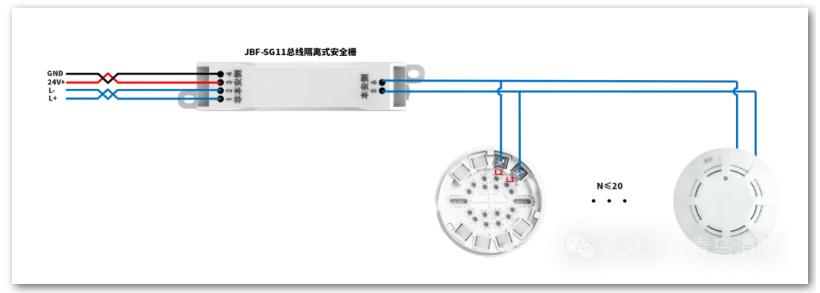

配備JBF-SG11總線隔離式安全柵

JTW-ZD-JBF5111C-Ex點型感溫火災探測器接線圖

配備JBF-SG01電子式安全柵

配備JBF-SG11總線隔離式安全柵

JTG-H-JBF4384A-Ex點型紅外火焰探測器接線圖

配備JBF-SG01電子式安全柵

配備JBF-SG11總線隔離式安全柵

J-SAP-JBF4121A-Ex手動火災報警按鈕接線圖

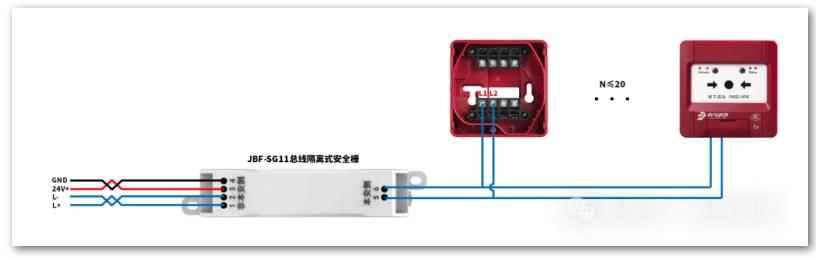

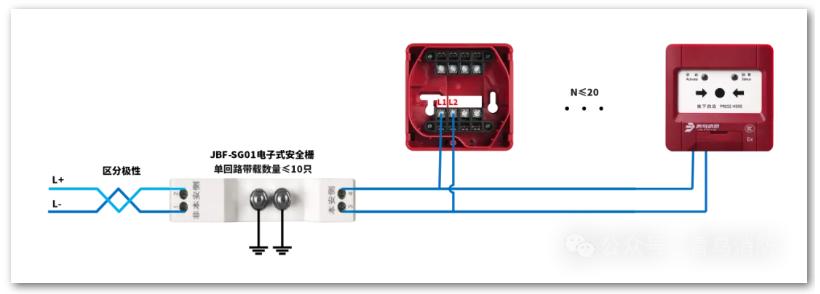

配備JBF-SG01電子式安全柵

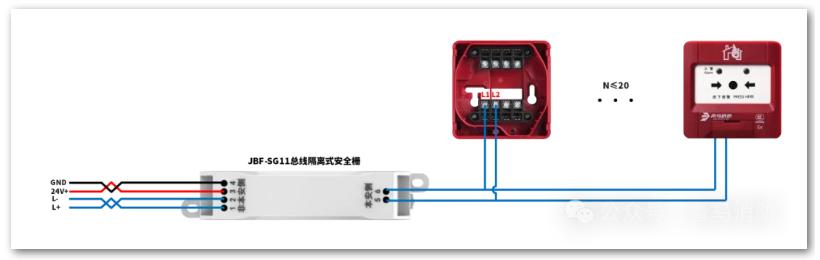

配備JBF-SG11總線隔離式安全柵

JBF4123A-Ex消火栓按鈕接線圖

配備JBF-SG01電子式安全柵

配備JBF-SG11總線隔離式安全柵

JBF5174-Ex火災聲光警報器接線圖

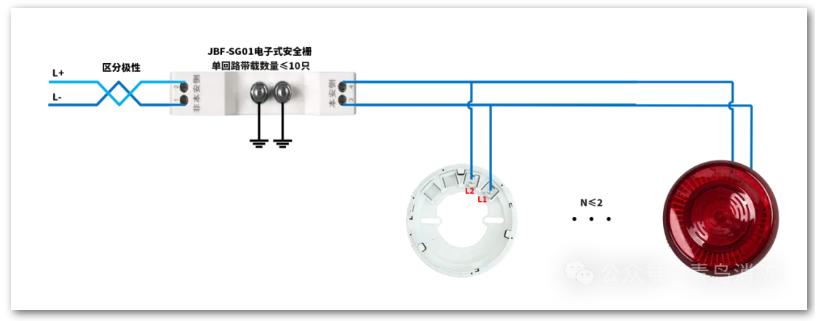

配備JBF-SG01電子式安全柵

配備JBF-SG11總線隔離式安全柵

 隔爆型

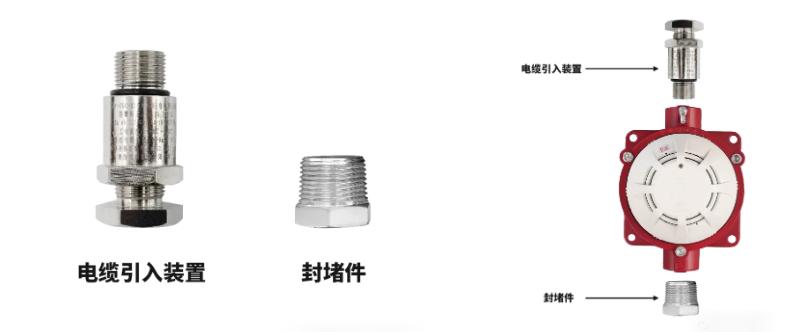

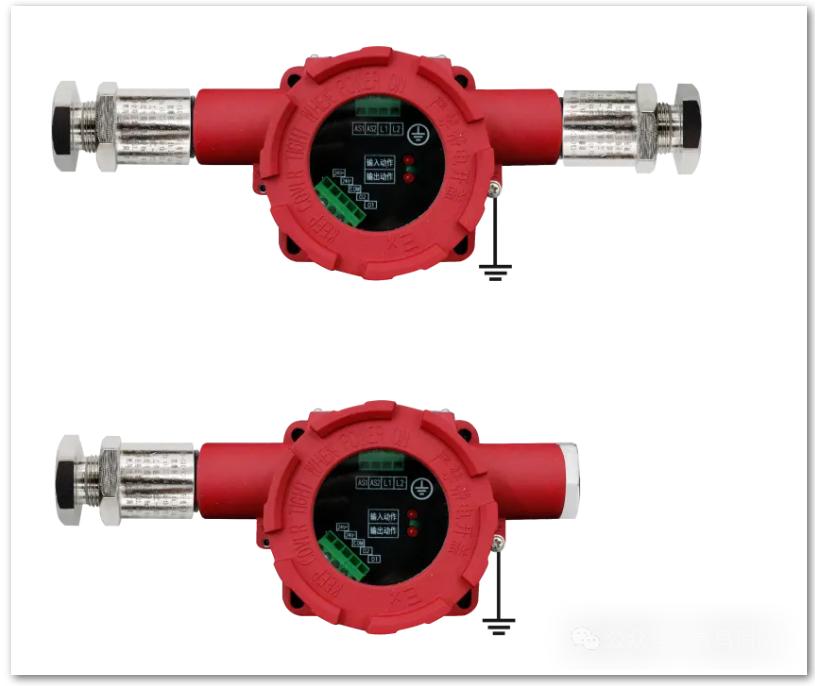

隔爆設備需按照實際需求配置相應數量的電纜引入裝置及封堵件

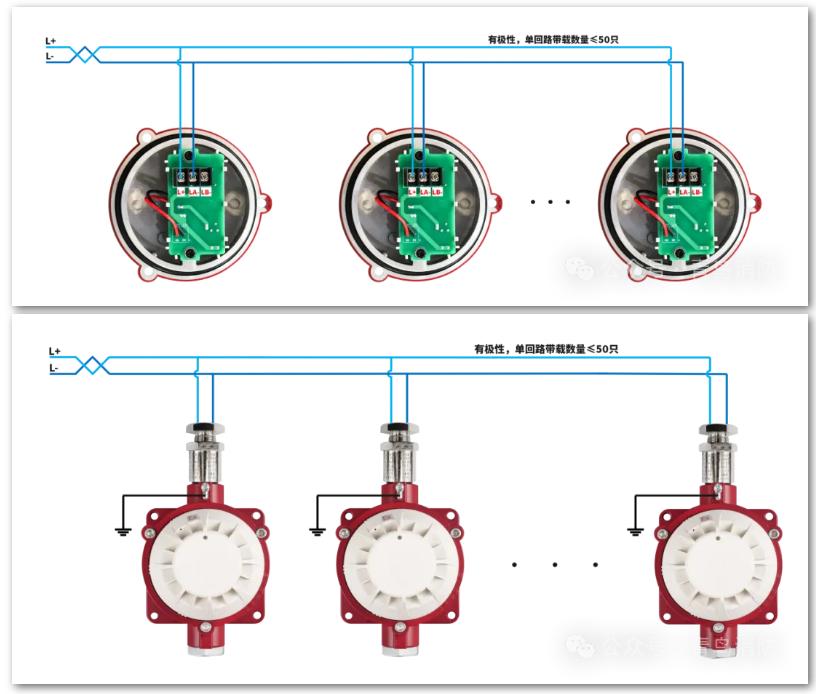

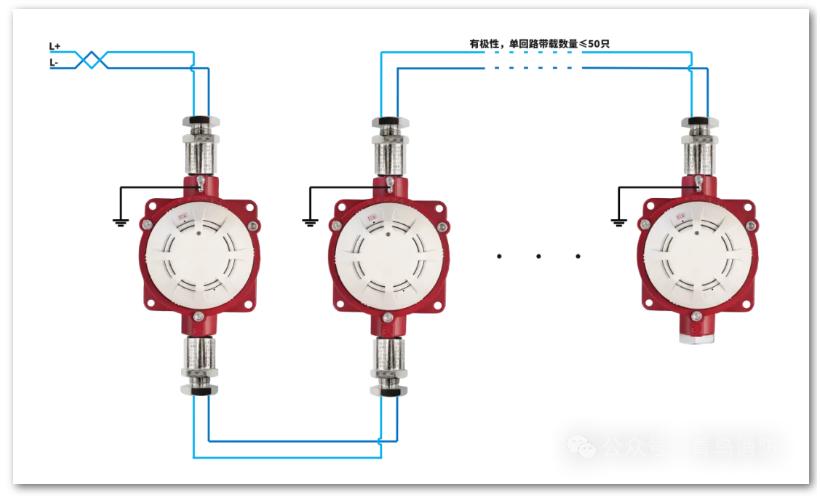

JTY-GD-JBF5100CG-Ex點型光電感煙火災探測器接線圖

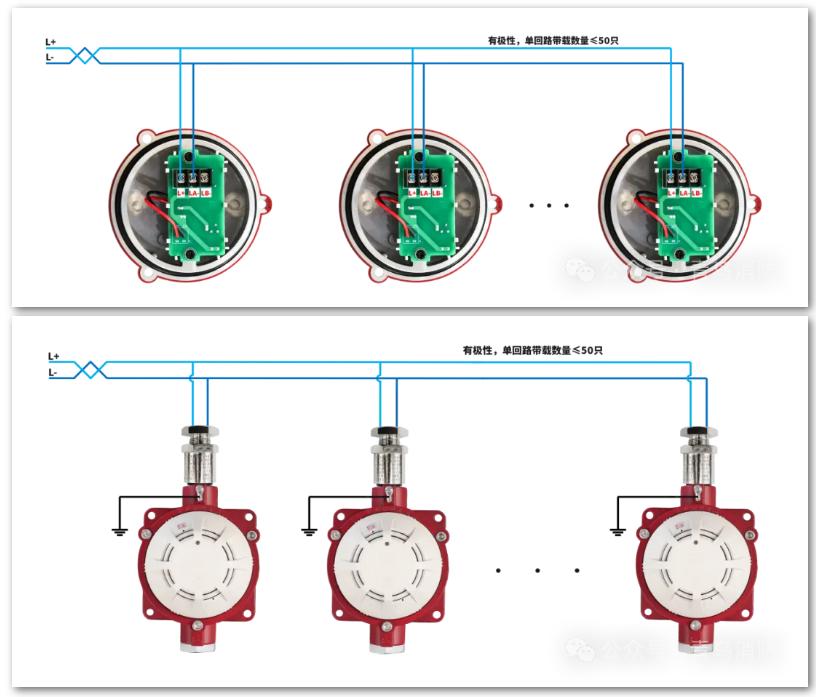

手拉手

分支

JTW-ZD-JBF5111CG-Ex點型感溫火災探測器接線圖

手拉手

分支

火焰探測器

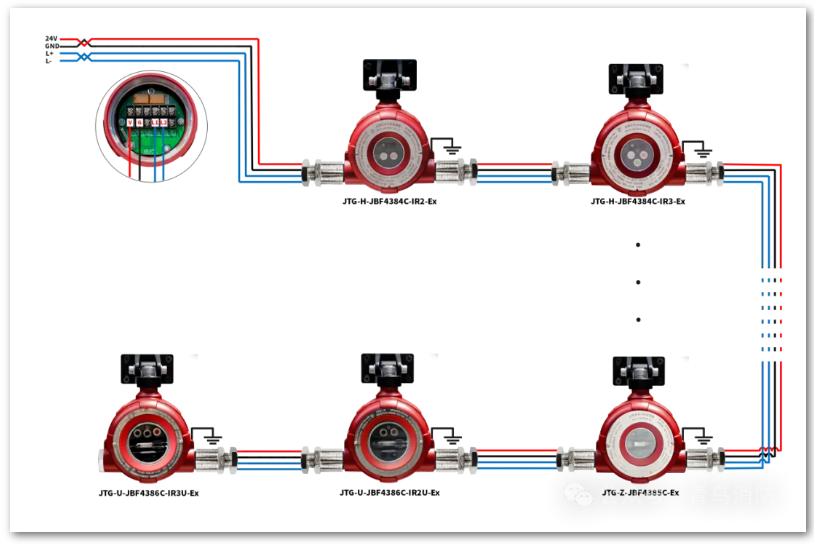

　　編址型：

　　點型紅外火焰探測器：JTG-H-JBF4384C-IR2-Ex、JTG-H-JBF4384C-IR3-Ex

　　點型紫外火焰探測器：JTG-Z-JBF4385C-Ex

　　點型紅外火焰探測器、點型紫外火焰探測器：JTG-U-JBF4386C-IR2U-Ex、JTG-U-JBF4386C-IR3U-Ex

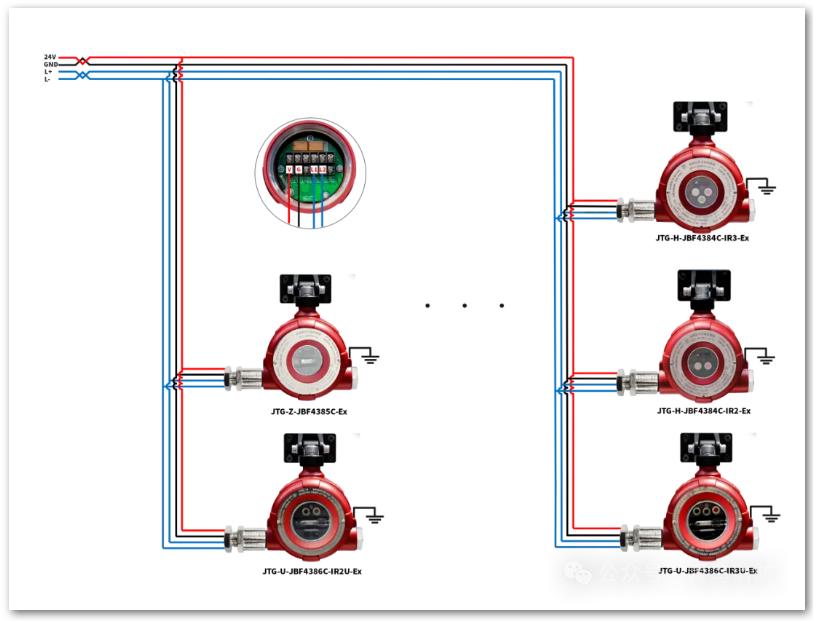

手拉手

分支

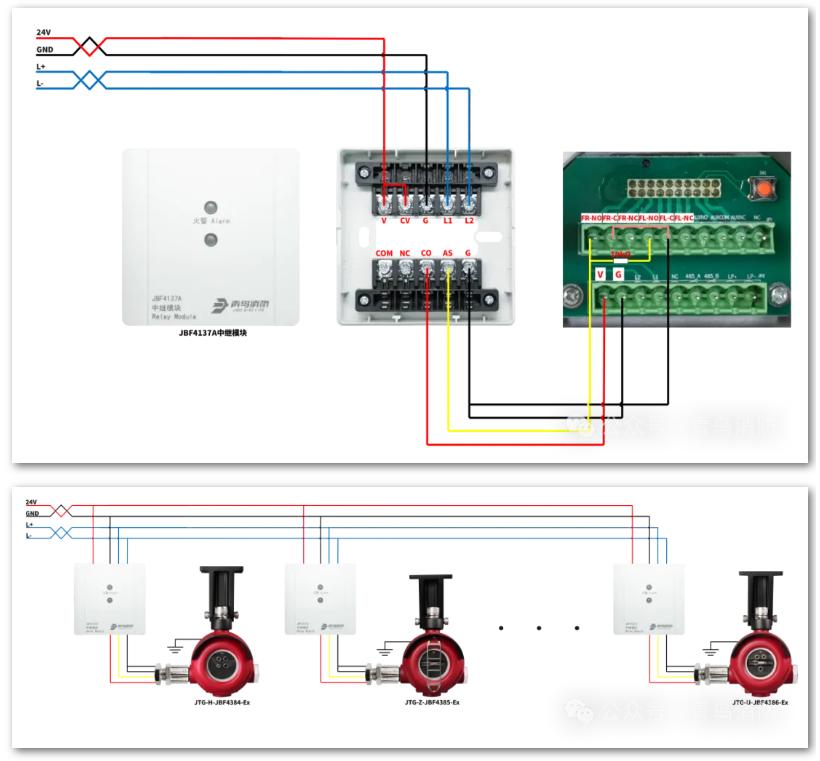

　　非編址型：

　　點型紅外火焰探測器：JTG-H-JBF4384-Ex

　　點型紫外火焰探測器：JTG-Z-JBF4385-Ex

　　點型紅外火焰探測器、點型紫外火焰探測器：JTG-U-JBF4386-Ex

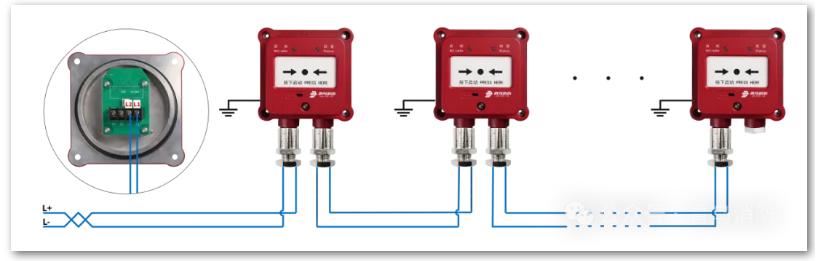

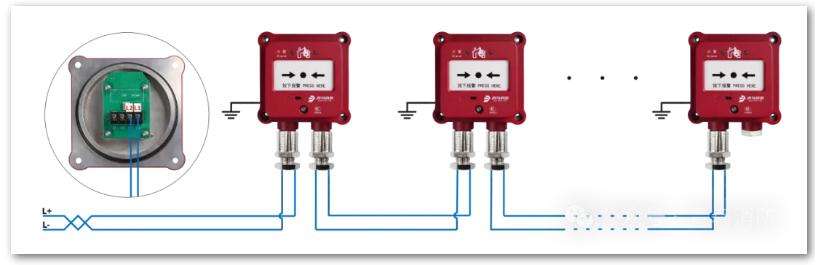

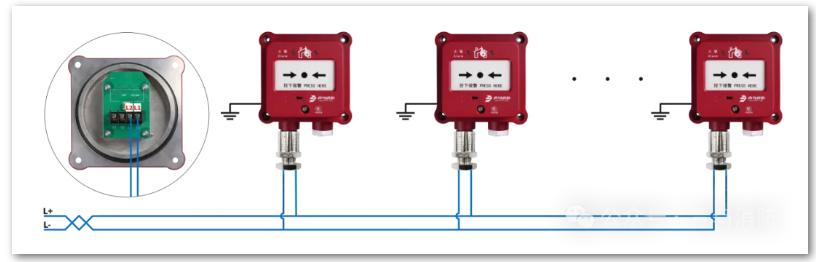

J-SAB-JBF4121G-Ex手動火災報警按鈕接線圖

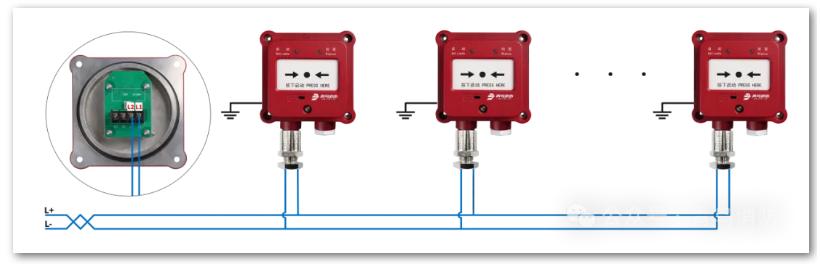

手拉手

分支

JBF4123G-Ex消火栓按鈕接線圖

手拉手

分支

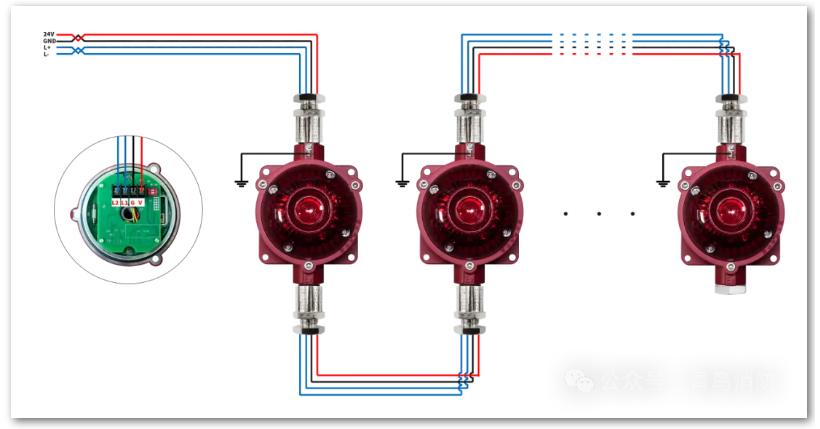

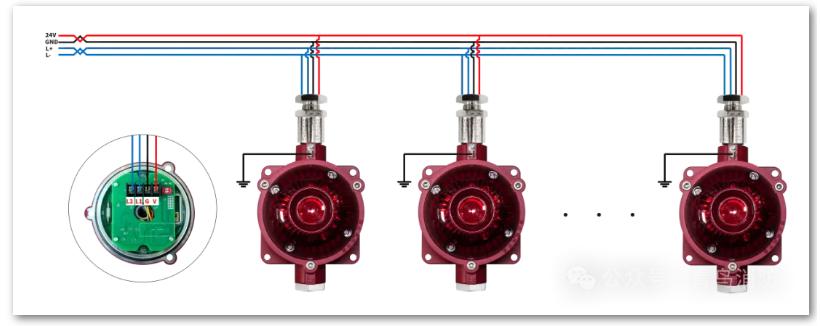

JBF4374-Ex火災聲光警報器接線圖

手拉手

分支

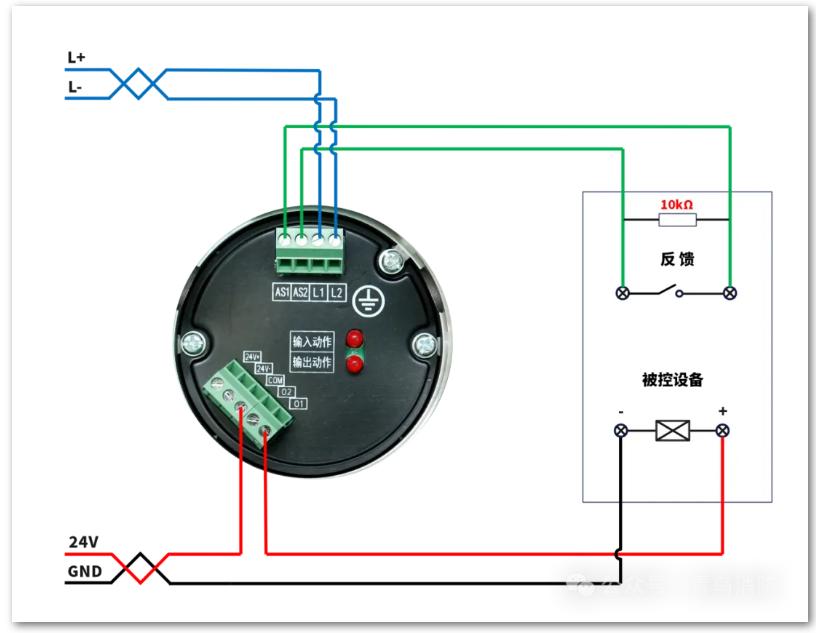

JBF5141CG-Ex模塊接線圖

　　JBF5141CG-Ex作為輸入模塊的接線方式

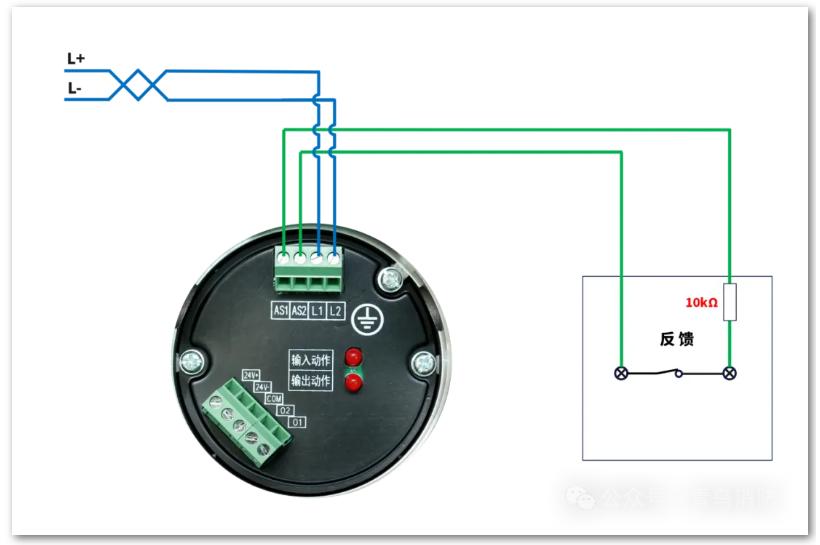

監視無源閉合應答的現場設備

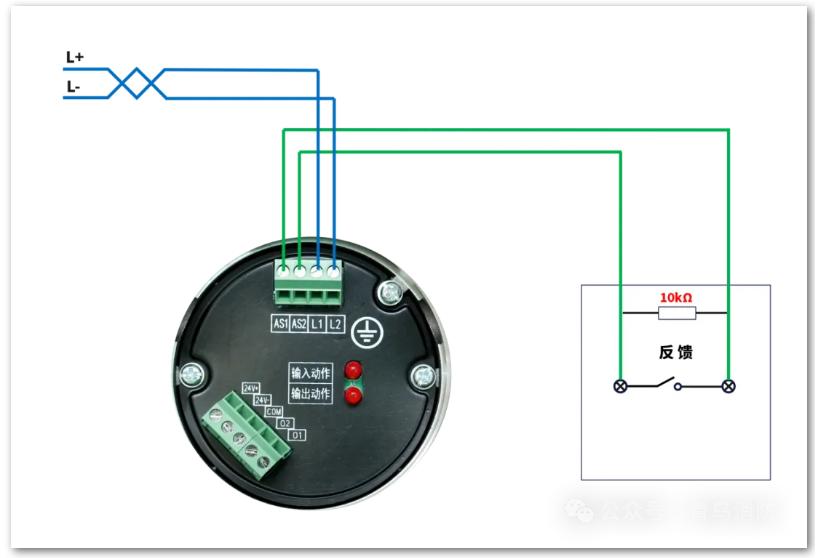

監視無源斷開應答的現場設備

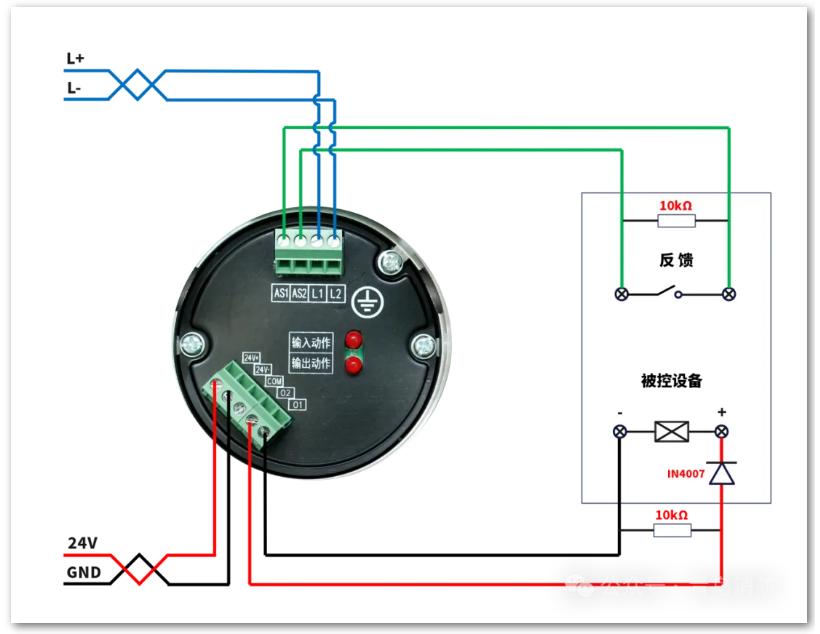

　　JBF5141CG-Ex作為輸入輸出模塊的接線方式

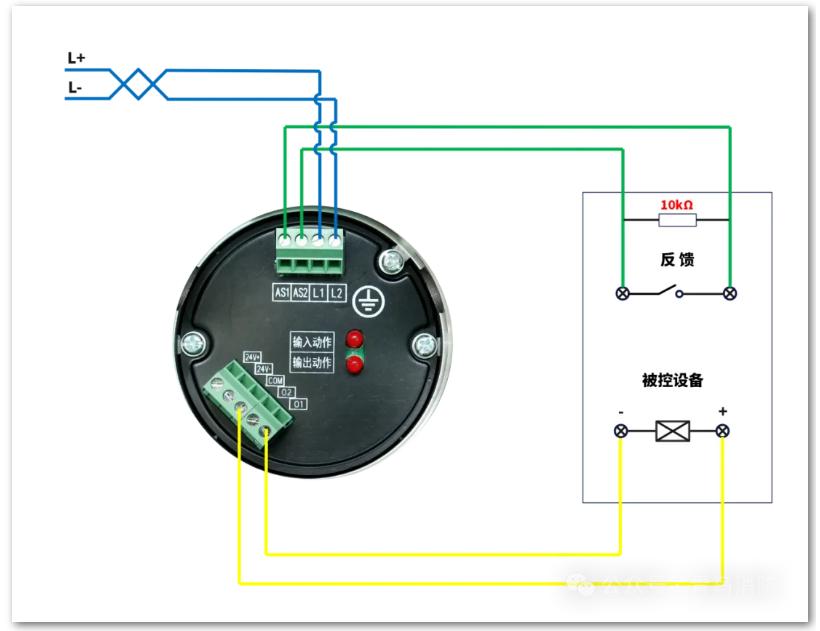

觸點無源輸出

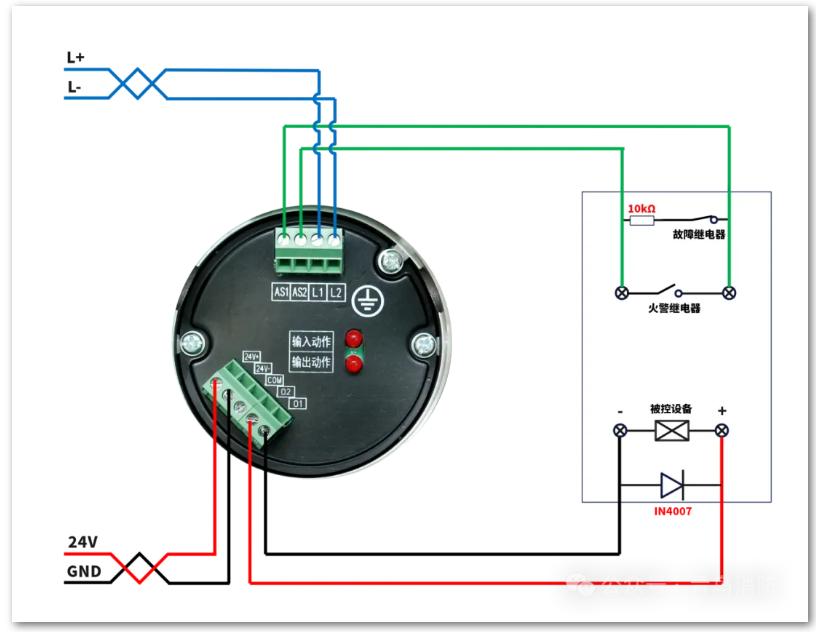

觸點有源輸出

有源輸出

　　JBF5141CG-Ex作為中繼模塊的接線方式
