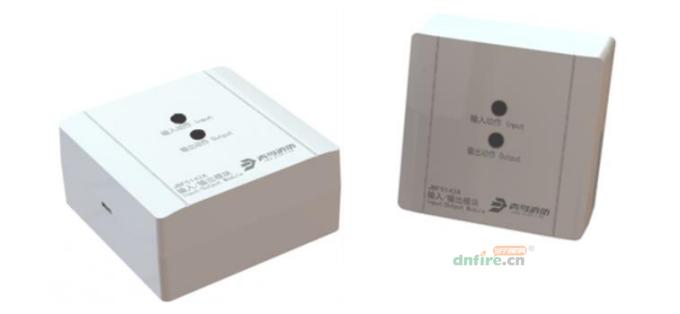

JBF5142A輸入/輸出模塊是青鳥消防的一款可實現脈沖輸出、持續輸出兩種輸出方式的控制模塊。該模塊主要用于消防聯動設備的控制，并可接收聯動設備動作后的應答信號從而判斷被控設備是否動作，同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。

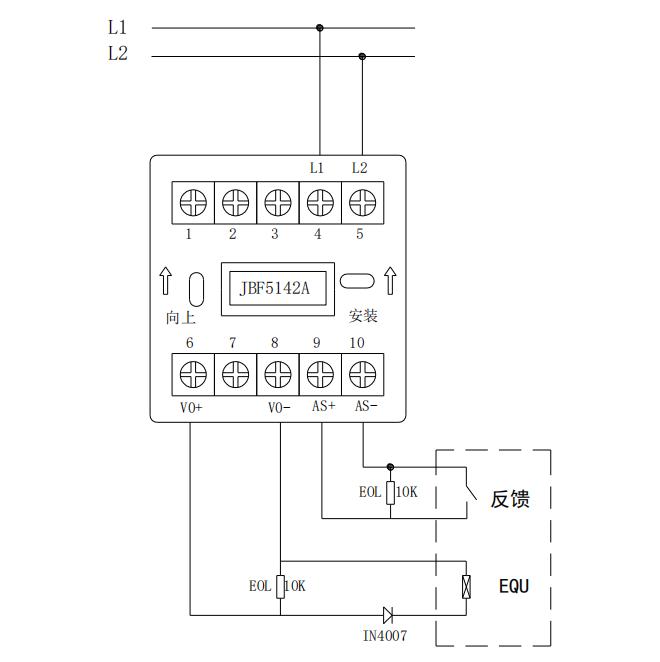

JBF5142A輸入輸出模塊接線圖：

　　L1（端子4）、L2（端子5）：接回路總線，無極性。

　　AS+（端子9）、AS-（端子10）：信號反饋，接應答（無源觸點）。

　　注：連接在AS+和AS-上的監視設備的動合端必須并聯10KΩ終端電阻，見圖。

　　VO+(端子6)、VO-（端子8）：接被控設備。模塊啟動后VO+(端子6)和VO-（端子8）可以脈沖輸出或持續輸出。

　　注：①脈沖輸出：模塊設備只提供DC30V/1.5A/100ms脈沖，不提供持續電壓。

　?、诔掷m(xù)輸出：脈沖輸出后還可持續輸出維持DC24V繼電器工作所需電流。
