TCMK6203輸入/輸出模塊為天成消防二線制模塊，主要用于連接需要火災報警控制器控制的消防聯動設備，現場應用主要配接220V強切、排煙閥、送風閥、防火閥、火機和水泵等設備，并可接收設備的動作回答信號。

TCMK6203輸出為無源輸出。

TCMK6203輸入輸出模塊接線圖：

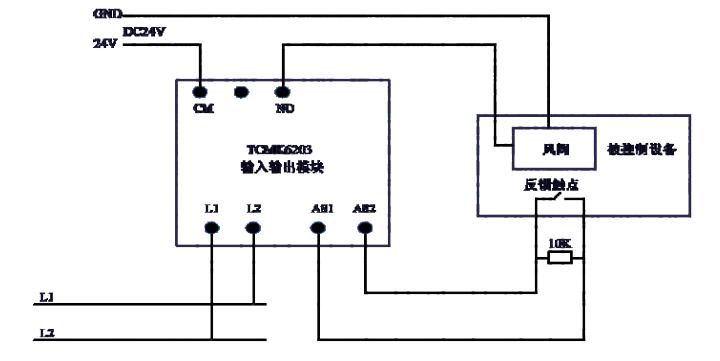

有源24V控制接線示意圖

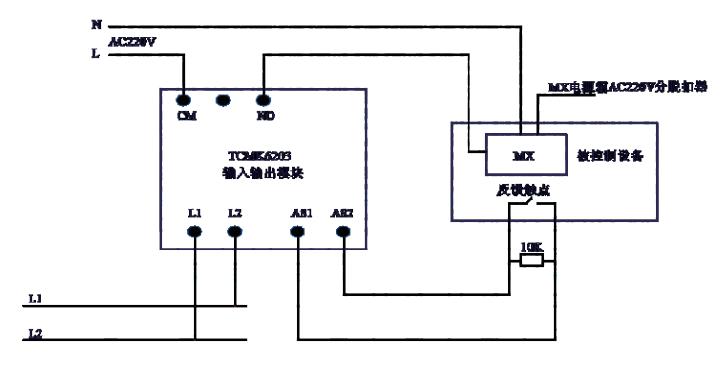

有源220V控制接線示意圖

　　L1、L2：無極性信號兩總線輸入

　　CM、NO：繼電器無源常開輸出觸點

　　CM、NC：繼電器無源常閉輸出觸點

　　AS1、AS2：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為自回答）

注意：模塊的反饋輸入端具備斷線檢測功能，要求在其末端并聯接一個10K的終端電阻，否則控制器將報出該產品反饋端故障；輸出線也具斷、短線檢測功能，當模塊不動作時，要求常開輸出端的電壓在AC220V或DC24V之間，否則控制器將報出該模塊輸出線故障。
