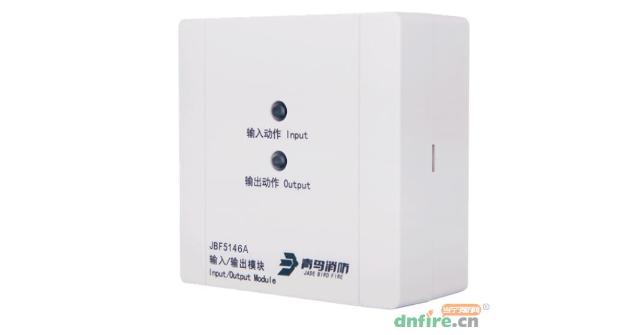

青鳥消防JBF5146A輸入/輸出模塊是一款可實現持續輸出方式的控制模塊。在使用過程中消防聯動控制器發出命令，通過輸入/輸出模塊啟動或停止與該模塊連接的外部設備，同時監測外部設備工作狀態。

JBF5146A輸入輸出模塊接線圖：

　　L1（端子4）、L2（端子5）：接回路總線，無極性；

　　AS+（端子9）、AS-（端子10）：接應答（無源觸點），必須并聯10KΩ終端電阻。

　　VO+（端子6）、VO-（端子8）：接被控設備，模塊啟動后VO+（端子6）和VO-（端子8）輸出最大能量：脈沖輸出DC24V/60mA/120s，然后持續輸出DC12V/16mA/4h，見上圖。

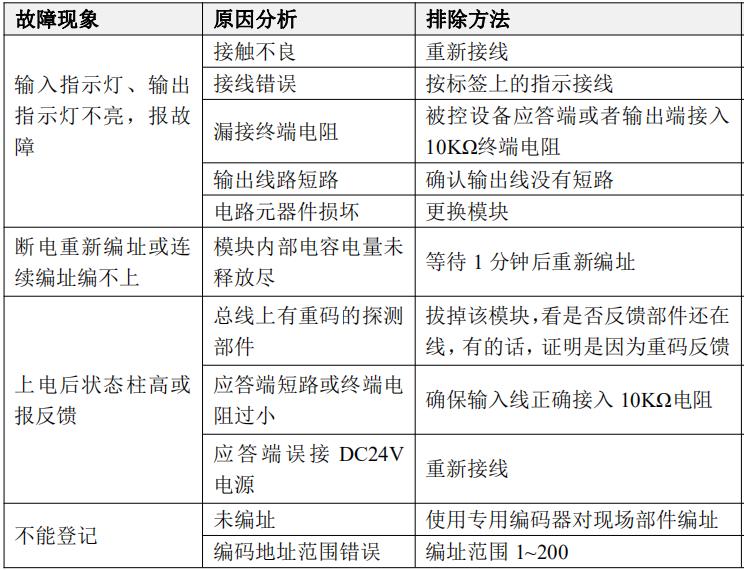

附JBF5146A輸入輸出模塊常見故障分析：
