TCMK5217聯動切換模塊接線圖

作者：柿子日期：2023-10-24 13:53:38 瀏覽：6046

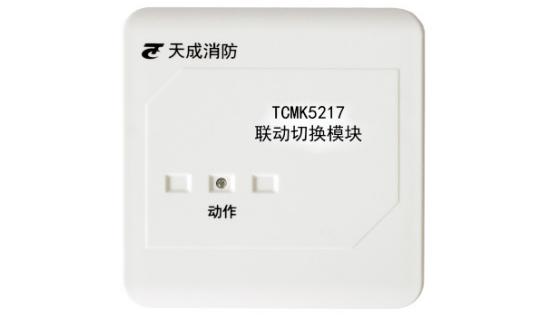

TCMK5217聯動切換模塊

TCMK5217聯動切換模塊與多線控制盤采用二線制連接；與現場設備采用四線連接，其中兩線用于控制設備，兩線用于接收回答信號。

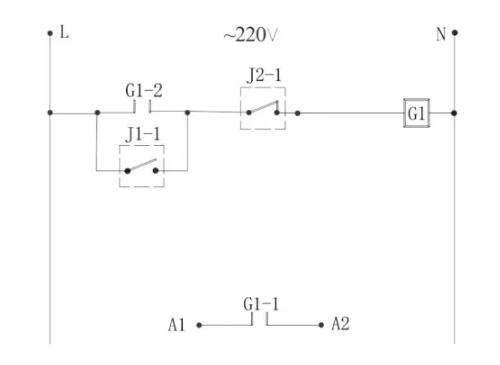

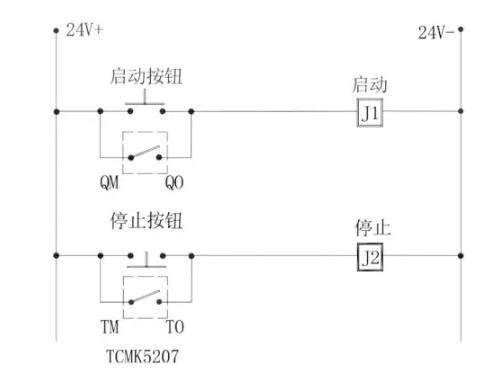

兩個TCMK5217聯動切換模塊可完成對設備的啟?？刂啤?/span>

說明：

　　R+、R-：啟動命令信號輸入端子；

　　A1、A2：常開無源回答信號輸入端子；

　　EN、AN：有源回答輸入端子（AC220V）；

　　NO、COM：無源常開觸點輸出端子（5A/AC220V或5A/DC24V）；

　　NC、COM：無源常閉觸點輸出端子（5A/AC220V）。
