前 言

　　本文件按照GB/T1.1-2020《標準化工作導則第1部分：標準化文件的結構和起草規則》的規定起草。

　　本文件代替DA/T45-2009《檔案館高壓細水霧滅火系統技術規范》，與DA/T45-2009相比，除結構調整和編輯性改動外，主要技術變化如下：

　　——更改了高壓細水霧滅火系統的適用范圍，與現行國家標準和檔案行業標準要求保持一致（見4.1.1，2009版的4.1.2）；

　　——刪除了高壓細水霧滅火系統不宜保護的檔案庫房類型（見2009版的4.1.3）；

　　——更改了各應用場所系統噴霧強度與噴頭選型的設計參數（見4.3.5、4.3.7、4.4.3，2009版的4.3.7、4.3.8、4.4.3）；

　　——更改了高壓細水霧霧滴直徑的要求（見3.1.3，2009版的3.1.1）；

　　——增加了高壓細水霧滅火系統實體火災模擬試驗基本要求（見附錄A）；

　　——增加了用于保護珍貴檔案的庫房和電子信息機房的噴頭技術要求（見4.4.7）；

　　——增加了高壓細水霧滅火系統驗收時模擬噴霧要求（見7.5.9）。

　　請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。

　　本文件由國家檔案局提出并歸口。

　　本文件起草單位：上海市檔案局、上海市浦東新區檔案局、上海同泰火安科技有限公司。

　　本文件主要起草人：肖林、張建明、費美榮、叢北華、方桂芳、李旻、張黎、施惠剛、錢唐根、張喆。

　　本文件歷次版本發布情況為：

　　——2009年首次發布為DA/T45-2009；

　　——本次為第二次修訂。

引 言

　　DA/T45-2009自2010年1月實施以來已有10年。為更好地保護檔案安全、信息安全和人員安全，合理規范對高壓細水霧滅火系統進行設計、施工、驗收和維護管理，根據2019年7月國家檔案局辦公室關于印發《全國檔案工作標準化技術委員會第二十七次年會會議紀要》的通知，上海市檔案局和上海市浦東新區檔案局會同有關單位，對DA/T45-2009進行了修訂。

檔案館高壓細水霧滅火系統技術規范

1 范圍

本文件規定了高壓細水霧滅火系統的設計、施工、驗收及維護管理的技術要求。

本文件適用于檔案館中設置的高壓細水霧滅火系統。

2 規范性引用文件

下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

　　GB/T 985.1 氣焊、焊條電弧焊、氣體保護焊和高能束焊的推薦坡口

　　GB 5749 生活飲用水衛生標準

　　GB/T 12771 流體輸送用不銹鋼焊接鋼管

　　GB/T 14976 流體輸送用不銹鋼無縫鋼管

　　GB 16806 消防聯動控制系統

　　GB 17324 瓶（桶）裝飲用純凈水衛生標準

　　GB/T 20878 不銹鋼和耐熱鋼牌號及化學成分

　　GB 50116 火災自動報警系統設計規范

　　GB 50166 火災自動報警系統施工及驗收標準

　　GB 50231 機械設備安裝工程施工及驗收通用規范

　　GB 50235 工業金屬管道工程施工規范

　　GB 50236 現場設備、工業管道焊接工程施工規范

　　GB 50275 風機、壓縮機、泵安裝工程施工及驗收規范

　　GB 50898 細水霧滅火系統技術規范

　　JG] 25 檔案館建筑設計規范

3 術語與符號

3.1 術語

　　JGJ25、GB50898界定的以及下列術語和定義適用于本文件。

3.1.1 細水霧 water mist

　　水在最小設計工作壓力下，經噴頭噴出并在噴頭軸線向下1.0m處的平面上所產生的霧滴直徑Dv0.50小于200μm，Dv0.99小于400μm的水霧滴。

　　[來源：GB50898-2013，2.1.1]

3.1.2 細水霧滅火系統 water mist fire protection system

　　由一個或多個細水霧噴頭、供水管網、加壓供水設備及相關控制裝置等組成，能在發生火災時向保護對象或空間噴放細水霧產生撲滅、抑制或控制火災效果的自動系統。

3.1.3 高壓細水霧 high pressure water mist

　　細水霧噴頭設計工作壓力不小于10MPa，經噴頭噴出并在噴頭軸線向下1.0m處的平面上形成的霧滴直徑Dv0.99小于100μm的水霧。

3.1.4 高壓細水霧滅火系統 high pressure water mist system

　　系統工作壓力大于或等于3.5MPa的細水霧滅火系統。

3.1.5 防護區 enclosure

　　能夠滿足細水霧滅火系統滅火要求的封閉或者部分封閉的空間。

3.1.6 分區控制閥 section valve

　　接收系統控制盤的控制信號而開啟，使細水霧噴頭向?qū)?yīng)的防護對象噴放實施滅火的控制閥。

3.1.7 泵組式系統 pumped water mist system

　　采用水泵對系統進行加壓供水的細水霧滅火系統。

　　[來源：GB50898-2013，2.1.4，有修改]

3.1.8 瓶組式系統 self-contained water mist system

　　采用瓶組貯存的加壓氣源并對系統加壓供水的細水霧滅火系統。

　　[來源：GB50898一2013，2.1.5，有修改]

3.1.9 開式系統 open water mist system

　　以火災探測系統的報警信號作為啟動信號，自動控制分區控制閥和水泵啟動，通過供水管網、開式噴頭向防護區內噴放細水霧進行滅火的系統。

　　注：開式系統按應用方式又分為開式全室應用系統、開式分區應用系統和開式局部應用系統。

3.1.10 開式全室應用系統 total compartment application water mist system

　　向整個防護區內均勻地噴放細水霧，保護其內部所有保護對象的細水霧滅火系統。

3.1.11 閉式系統 closed water mist system

　　通過噴頭感溫元件打開閉式噴頭，向防護區內噴放細水霧進行滅火的系統。

　　注：閉式系統分為閉式濕式系統和閉式預作用系統。

3.1.12 響應時間 response time

　　系統從火災自動報警系統發出滅火指令起至系統中最不利點噴頭噴出細水霧的時間。

　　[來源：GB50898-2013，2.1.10]

3.2 符號

下列符號適用于本文件。

　　C——管道摩阻系數；

　　d——管道內徑；

　　f——摩阻系數；

　　K——噴頭流量系數；

　　L——管道計算長度；

　　n——累計計算噴頭數；

　　P——噴頭的設計工作壓力；

　　Pe——最不利點處噴頭與貯水箱最低水位的高差；

　　Pf——管道的總水頭損失；

　　Ps——最不利點處噴頭的工作壓力；

　　Pt——系統的設計供水壓力；

　　Qs——系統設計流量；

　　Q——管道的流量；

　　q——噴頭的設計流量；

　　qi——計算噴頭的設計流量；

　　Re——雷諾數；

　　t——系統的設計噴霧時間；

　　k——系統的設計流量安全系數；

　　V——貯水箱設計所需有效容積；

　　ρ——流體密度；

　　μ——動力粘度；

　　△——管道相對粗糙度；

　　ε——管道粗糙度。

4 系統設計

4.1 一般規定

4.1.1 高壓細水霧滅火系統適用于建標103-2008所定義的各類檔案庫房、對外服務用房、檔案業務與技術用房、辦公用房和附屬用房。

4.1.2 檔案館高壓細水霧滅火系統的設計應依據設定的消防目標，結合防護對象的功能、幾何特性和火災特性，合理選擇系統類型，積極采用新技術、新設備、新材料，做到安全可靠、技術先進、經濟合理。

4.1.3 檔案館高壓細水霧滅火系統的設計應考慮下列因素：

　　a）防護對象可能存在的火災特性；

　　b）防火性能目標；

　　c）防護空間的幾何尺寸；

　　d）環境風速或通風狀況；

　　e）火災探測系統類型；

　　f）高壓細水霧滅火系統的啟動方式；

　　g）噴頭的性能及管道、噴頭的布置方式；

　　h）最高或最低環境溫度。

4.1.4 高壓細水霧滅火系統的設計應包含下列基本參數：

　　a）噴頭的流量系數，噴頭的設計工作壓力、最小工作壓力；

　　b）系統的噴霧強度、閉式系統的作用面積；

　　c）噴頭最大間距、最大安裝高度及噴頭距墻的最大距離；

　　d）系統的噴霧時間和作用面積。

4.1.5 高壓細水霧系統的防護區應符合下列要求：

　　a）防護區內應設置聲、光報警裝置及應急照明和疏散指示標志；

　　b）防護區的入口處應設置噴放指示裝置；

　　c）防護區的疏散門應向疏散方向開啟。

4.1.6 采用開式全室應用系統時，防護區內影響滅火有效性的開口宜在系統動作時聯動關閉。當這些開口不能在系統啟動時自動關閉，宜在該開口部位的上方增設補償噴頭。

4.1.7 采用開式局部應用和分區應用系統時，周圍氣流速度不宜超過3m/s，超過時應采取圍擋措施。

4.2 系統選型

4.2.1 檔案館各類用房設置高壓細水霧滅火系統時，應根據防護對象的防火性能目標、火災特性和防護區的使用性質、幾何尺寸以及環境因素確定系統的類型。

4.2.2 系統選型應符合下列規定：

　　a）以密集架柜存儲的檔案庫房、電子信息機房、檔案業務與技術用房（含保護、縮微、數字化）等宜選擇開式系統。

　　b）采用非密集柜存儲的檔案庫房、對外服務用房、辦公用房和附屬用房，宜選擇閉式系統。

4.2.3 當防護區的電力供給無保障，且防護區體積不大于260m³時，可選用瓶組式系統；其他防護區應選用泵組式系統。

4.3 設計參數

4.3.1 開式高壓細水霧系統設計持續噴霧時間應不少于30min，電子信息機房開式高壓細水霧系統設計持續噴霧時間不少于20min。

4.3.2 開式高壓細水霧系統的響應時間應不大于30s。

4.3.3 開式全室應用系統應用于檔案庫房，所保護的單個防護區最大面積不宜大于1000㎡，體積不宜大于3000㎡；當超過該面積及體積時，應以相關的火災實驗為依據或采用開式分區應用系統；當防護區進行分區保護時，每個分區的面積不宜小于140㎡。

4.3.4 開式分區應用系統的作用面積應為需同時啟動相鄰分區控制閥對應的保護面積之和，每個分區控制閥的保護面積不宜小于140㎡。

　　當在相鄰部位交錯重疊布置噴頭時，系統的作用面積可只按一個分區和噴頭交錯部分的保護面積之和確定。噴頭重疊部位的寬度不應小于3m，水霧噴頭布置應不少于2排，噴頭間距應不大于2.5m，排間距宜為1.25m~1.50m。

4.3.5 開式全室應用系統和開式分區應用系統設計參數可根據表1確定。

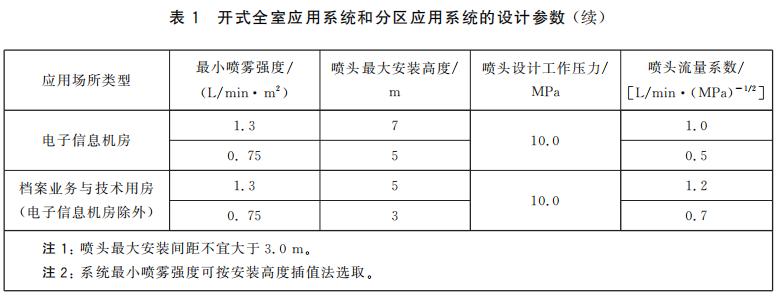

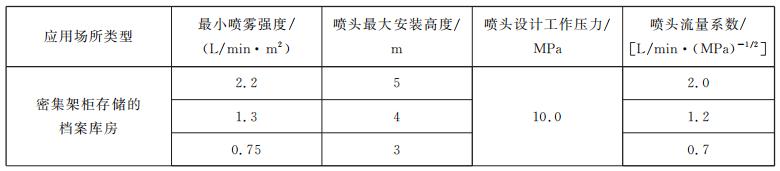

表1 開式全室應用系統和分區應用系統的設計參數

4.3.6 閉式高壓細水霧系統的作用面積為140㎡，設計持續噴霧時間應不少于30min。

4.3.7 閉式高壓細水霧滅火系統的設計參數可根據表2確定。

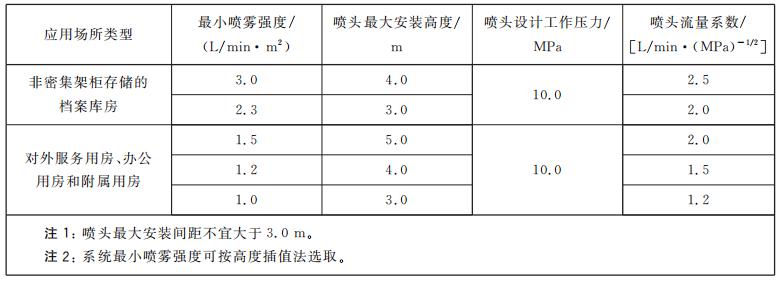

表2 閉式高壓細水霧滅火系統的設計參數

4.3.8 閉式系統應設置與樓層或保護區域一一對應的分區控制閥，且水流信號應反饋至消防控制室。每個分區控制閥所對應的保護區域面積不應超過1000㎡或噴頭總數不應超過100只。

4.3.9 當場所的保護類型、噴霧強度、噴頭設計工作壓力、安裝高度等不滿足4.3.5和4.3.7的規定時，系統的設計參數及噴頭布置應經第三方權威機構認可的火災模擬試驗來確定。

4.3.10 為確定系統設計參數的火災模擬試驗應符合附錄A的規定。在工程應用中采用實體模擬試驗結果時，應符合下列規定：

　　a）系統設計噴霧強度不應小于試驗所用噴霧強度；

　　b）噴頭最低工作壓力不應小于試驗測得最不利點噴頭的工作壓力；

　　c）噴頭布置間距和安裝高度分別不應大于試驗時的噴頭間距和安裝高度；

　　d）噴頭的安裝角度應與試驗安裝角度一致。

4.4 噴頭布置

4.4.1 除局部應用高壓細水霧滅火系統外，噴頭宜按正方形布置；噴頭最大安裝間距不宜大于3.0m，噴頭距離墻壁或水平障礙物的距離不應大于1.5m。

4.4.2 閉式細水霧系統的噴頭布置除滿足4.4.1的規定外，尚應符合下列規定：

　　a）閉式噴頭的響應時間指數不大于30（m·s）0.5；

　　b）閉式噴頭的最小安裝間距不應小于2.0m；

　　c）閉式噴頭應布置在樓板或吊頂下，噴頭的感溫組件與頂棚或梁底的距離不宜小于75mm，并不宜大于150mm。當場所內設置吊頂時，噴頭可貼臨吊頂布置；

　　d）閉式噴頭與保護對象之間不宜有遮擋物，噴頭與遮擋物的距離應保證遮擋物不影響噴頭正常噴放細水霧；當無法避免時，應采取補償措施。

4.4.3 細水霧噴頭布置于電纜層或地板下時，或當凈空高度小于0.8m時，宜選擇適用于低矮空間的噴頭；系統的設計參數及其噴頭的布置間距宜符合表3的規定。

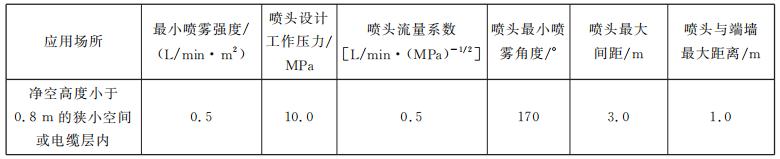

表3 噴頭布置要求

4.4.4 開式系統的噴頭布置應能保證細水霧噴放均勻并完全覆蓋保護區域，并應符合下列規定：

　　a）噴頭與墻壁的距離不應大于噴頭最大布置間距的二分之一；

　　b）噴頭與其他遮擋物的距離應保證遮擋物不影響噴頭正常噴放細水霧；當無法避免時，應采取補償措施；

　　c）對于電纜隧道或夾層，噴頭宜布置在電纜隧道或夾層的上部，并應能使細水霧完全覆蓋整個電纜或電纜橋架。

4.4.5 開式系統用于密集架柜存儲的檔案庫房時，其噴頭布置應能保證細水霧完全包絡或覆蓋密集架柜，噴頭與密集架柜的距離不宜小于1.0m。

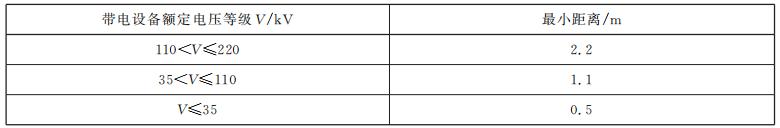

4.4.6 噴頭與無絕緣帶電設備的最小距離不應小于表4的規定。

表4 噴頭與無絕緣帶電設備的最小距離

4.4.7 用于保護珍貴檔案的庫房和電子信息機房的噴頭前段應加防滴漏單向閥，防止高壓細水霧自動滅火系統工作結束后，管道殘留水順著噴頭滴入防護區。

4.5 水力計算

4.5.1 高壓細水霧系統管道的水頭損失應按式（1）~式（3）計算：

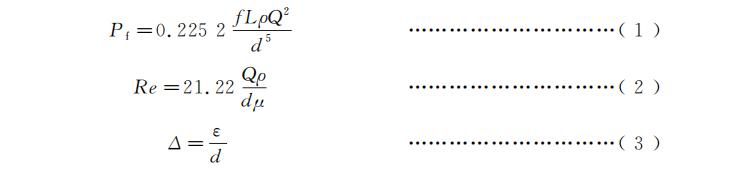

　　式中：

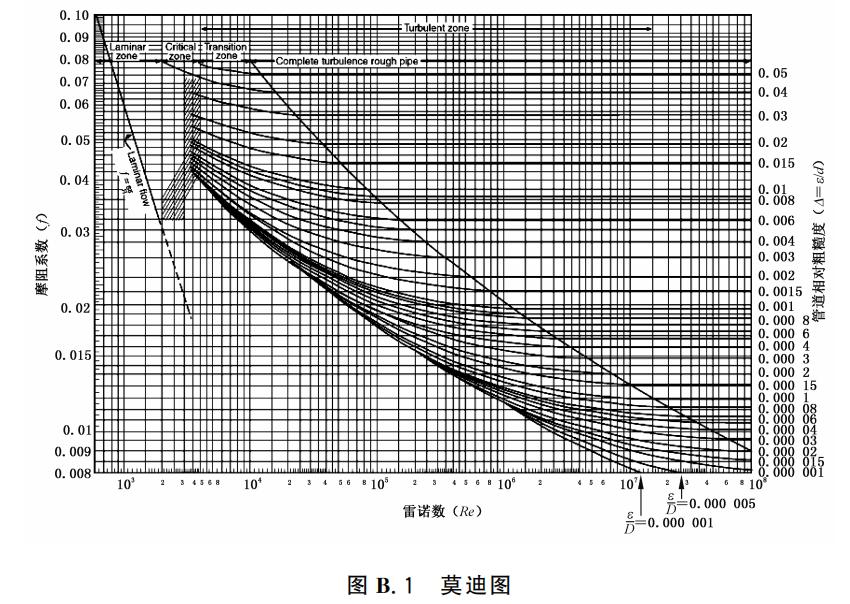

　　f——摩阻系數，根據Re和A值按照附錄B的規定確定；

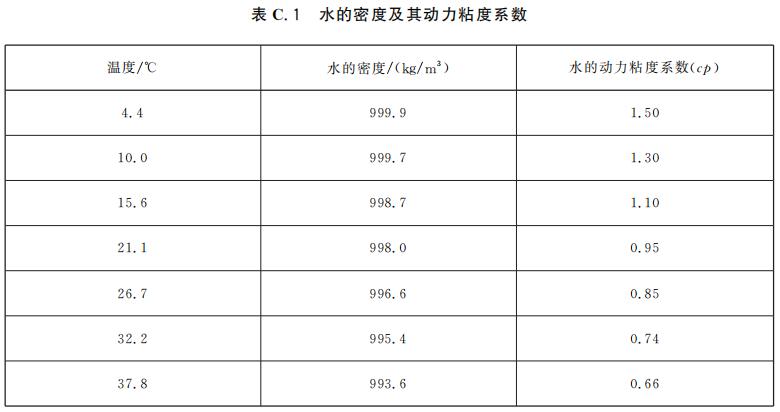

　　p——水的密度（kg/m³），查附錄C確定；

　　d——管道內徑，單位為毫米；

　　Q——管道的流量，單位為升每分（L/min）；

　　L—管道計算長度，單位為米；

　　Pf——系統管道的水頭損失，包括沿程水頭損失和局部水頭損失，單位為兆帕（MPa）；

　　Re——雷諾數；

　　μ——動力粘度，按照附錄C的規定確定；

　　△——管道相對粗糙度；

　　ε——管道粗糙度。對于銅管，取0.0015mm；對于不銹鋼管，取0.045mm。

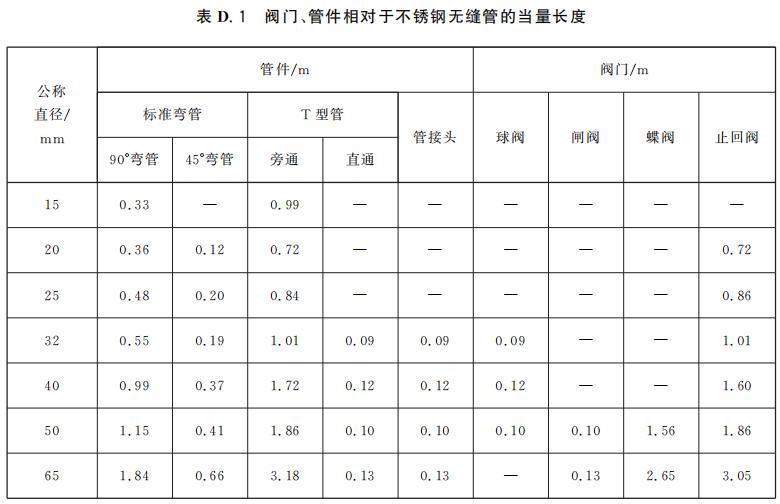

4.5.2 管件及閥門的局部水頭損失宜根據其相應的當量長度計算。對于不銹鋼管件和閥門，其當量長度可按附錄D確定。

4.5.3 系統管道內的水流速度不宜大于10m/s，不應超過20m/s。

4.5.4 系統的設計供水壓力應按式（4）計算：

　　式中：

　　Pt——系統的設計供水壓力，單位為兆帕（MPa）；

　　Pf——系統管道的水頭損失，包括沿程水頭損失和局部水頭損失，單位為兆帕（MPa）；

　　Pe——最不利點處噴頭與貯水箱最低水位的高差，單位為兆帕（MPa）；

　　Ps——最不利點處噴頭的工作壓力，單位為兆帕（MPa）。

4.5.5 噴頭的設計流量應按式（5）計算：

　　式中：

　　q——噴頭的設計流量，單位為升每分（L/min）；

　　K——噴頭的流量系數，[L/min·（MPa）-1/2]；

　　P——噴頭的設計工作壓力，單位為兆帕（MPa）。

4.5.6 系統的設計流量應按式（6）計算：

　　式中：

　　Qs——系統設計流量，單位為升每分（L/min）；

　　k——系統設計流量安全系數，應取1.05~1.10；

　　n——累計計算噴頭數；

　　qi——計算噴頭的設計流量，單位為升每分（L/min）。

4.5.7 閉式系統的設計流量，應為水力計算最不利的計算面積內所有噴頭的流量之和。開式系統的設計流量應為最大一個防護區內噴頭的流量之和。

4.5.8 系統設計流量的計算，應確保任意計算面積內任意4只噴頭圍合范圍內的平均噴霧強度不低于4.3.5、4.3.7和4.3.9的規定值或火災模擬試驗確定的噴霧強度值。

4.5.9 系統貯水箱的設計所需有效容積應按式（7）計算：

　　式中：

　　V——貯水箱的設計所需有效容積，單位為升（L）

　　Qs——系統設計流量，單位為升每分（L/min）；

　　t——系統的設計噴霧時間，單位為分。

　　在火災情況下能保證連續可靠補水時，泵組式系統貯水箱的儲水容量可減去火災時系統持續噴霧時間內的補充水量，但至少應保證50%的有效貯水量。

4.6 供水

4.6.1 泵組的設置應符合下列規定：

　　a）水泵應設置備用泵。備用泵的工作性能應與最大一臺工作泵相同，主、備用泵應具有自動切換功能，并應能手動操作停泵。主、備用泵的自動切換時間間隔不應大于30s。

　　b）閉式系統的泵組系統應設置穩壓泵，穩壓泵的流量不應大于系統中水力最不利點1只噴頭的流量，其工作壓力應滿足工作泵的啟動要求。

　　c）當系統采用柱塞泵時，泵進水端的水壓應符合水泵制造商的技術要求。

　　d）泵組應采用自灌式引水。

　　e）消防水泵采用電動機泵時，應按不低于二級負荷供電；采用柴油機泵時，應保證其能持續運行60 min。

4.6.2 泵組式系統應至少有一路可靠的自動補水水源，水質、水量均應滿足系統要求。當水源不能滿足設計要求時，泵組應設專用的貯水箱，其有效容積應符合4.5.9的規定。

4.6.3 在貯水箱入水口應設置過濾器，出水口或控制閥前宜設置過濾器，過濾器的設置位置應便于維護、更換、清洗等操作。

4.6.4 系統的水質除應符合下列要求外，還應符合制造商的技術要求：

　　a）泵組式系統的水質指標：固體懸浮物、濁度及自由氯離子（或氯原子）含量等指標不應低于GB5749的規定；

　　b）瓶組式系統的水質指標：固體懸浮物、濁度及自由氯離子（或氯原子）含量等指標不應低于GB17324的規定；

　　c）系統補水水源的水質應與系統的水質要求一致。

4.6.5 瓶組式系統的備用量設置，應根據防護目標的重要性、維護恢復時間等經綜合考慮后確定。對于需要及時更換或維修、更換時間可能超過48h的瓶組式系統，應按主用量的100%設置備用瓶組。

4.6.6 貯水容器組和貯氣容器組的布置應便于檢查、測試、重新灌裝和維護、維修，其操作面距墻或操作面之間的距離不應小于0.8m。

4.6.7 泵組控制裝置應布置在干燥、通風的部位，并應便于操作和檢修。

4.6.8 泵組或其他供水設備應滿足高壓細水霧系統對流量和工作壓力的要求，其工作狀態及其供電狀況應能在消防值班室進行監視。

4.7 閥門和管道布置

4.7.1 開式系統應按防護區設置分區控制閥。分區控制閥應設置在防護區外便于操作、檢查和維護的位置。

4.7.2 閉式系統應按樓層或保護區域設置分區控制閥。閉式系統中的分區控制閥應為帶開關鎖定或開關指示的閥組。

4.7.3 當分區控制閥上無系統動作信號反饋裝置時，應在分區控制閥后的主管道上設置系統動作信號反饋裝置。

4.7.4 每臺高壓泵的出水口應設置止回閥，系統出水總管上應設置壓力指示裝置、手動測試閥、泄放試驗閥和安全閥。

4.7.5 在系統管網的最低點處應設置泄水閥，并應在每個控制閥上或其后鄰近位置設置區域泄水閥。

　　在閉式系統的最高點處宜設置手動排氣閥，每個區域控制閥后的管網末端應設置試水閥。

4.7.6 系統管道應采用金屬支、吊架固定。支、吊架應進行防腐處理，且應采取避免與系統管道發生電化學腐蝕的措施。

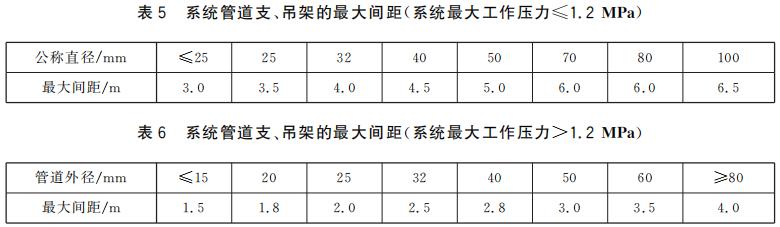

4.7.7 管道支、吊架應固定在建筑構件上，并應能承受管道充滿水時的重量。系統最大工作壓力小于或等于1.2MPa時，系統管道支、吊架的間距不應大于表5的規定；系統最大工作壓力大于1.2MPa時，系統管道支、吊架的間距不應大于表6的規定。

5 系統組件

5.1 一般規定

5.1.1 系統應由供水裝置、過濾裝置、控制閥、細水霧噴頭等組件和供水管道組成。

5.1.2 系統組件、管道和管件的公稱壓力不應小于系統的最大工作壓力。泵組系統從水泵吸水口至貯水箱之間的管道、管件、閥門的公稱壓力不應小于1.0MPa。

5.1.3 系統組件應具有耐腐蝕性能。

5.1.4 系統的主要組件應設置在能避免機械碰撞等損傷的位置，或采取防機械損傷等的措施。

5.1.5 系統應具有動作信號反饋功能。

5.2 供水裝置與過濾器

5.2.1 瓶組式系統的供水裝置應由貯水容器、貯氣容器和壓力指示裝置等部件組成，貯水容器、貯氣容器應設置安全泄放閥。

　　同一系統中的貯水容器或貯氣容器，其規格、充裝量和充裝壓力應分別一致。

5.2.2 泵組式系統的供水裝置宜由貯水箱、消防水泵、水泵控制柜（盤）、安全閥等部件組成，并應符合下列規定：

　　a）貯水箱應采用密封結構，并應采用不銹鋼或其他能保證水質的材料；

　　b）貯水箱應具有防塵、避光的技術措施；

　　c）貯水箱應具有保證自動補水的裝置，并應設置液位顯示、低液位報警裝置和溢流、透氣及放空裝置；

　　d）消防水泵的測試水和泄流水宜回流至貯水箱；

　　e）消防水泵應具有自動和手動啟動功能，應能采用手動操作方式停泵；穩壓泵應具有自動啟停功能，主備泵應具有自動切換功能；

　　f）消防水泵宜具有巡檢運行功能，巡檢周期不宜大于7d；當巡檢中接到啟動指令時，應能立即退出巡檢，進入正常運行狀態；

　　g）消防水泵控制柜的防護等級不應低于IP54；

　　h）安全閥的動作壓力應為系統最大工作壓力的1.15倍。

5.2.3 系統過濾器應符合下列規定：

　　a）過濾器的材質應為不銹鋼、銅合金或其他耐腐蝕性能相當?shù)牟牧希?/p>

　　b）過濾器的網孔直徑不應大于噴頭最小噴孔直徑的80%；

　　c）過濾器的摩擦阻力應能滿足系統管網水力計算的要求。

5.2.4 系統供水溫度應不低于4℃，不大于70℃。

5.3 閥門與管道、管件

5.3.1 開式系統分區控制閥應符合下列規定：

　　a）應具有接收控制信號實現啟動、反饋閥門啟閉和故障信號的功能；

　　b）應具有自動、手動和機械應急操作功能，并應采用手動操作方式關閉閥門；

　　c）應在明顯位置設置對應于防護區或防護對象的永久性標識，并應標明水流方向。

5.3.2 閉式系統區域控制閥應為帶開關鎖定或開關指示的閥組。

5.3.3 閉式系統試水閥的接口大小應和管網末端的管道一致，測試水應排至安全的地方。

5.3.4 系統管道應采用奧氏體不銹鋼管，或其他耐腐蝕和耐壓性能相當?shù)慕饘俟懿摹９艿赖牟馁|(zhì)和性能應符合GB/T14976和GB/T12771的有關規定。

　　系統最大工作壓力不小于3.50MPa時，應采用符合GB/T20878中規定牌號為022Cr17Ni12Mo2的奧氏體不銹鋼無縫鋼管，或其他耐腐蝕和耐壓性能不低于該牌號材料的金屬管道。

5.3.5 系統管件應滿足GB50235相關要求。系統管道連接件的材質應與管道相同。系統管道宜采用專用接頭或法蘭連接，也可采用氬弧焊焊接。

6 系統控制

6.1 泵組式系統應具有自動、手動控制方式。瓶組式系統應具有自動、手動和機械應急操作控制方式，其機械應急操作方式應能在瓶組間內直接手動啟動系統。

6.2 開式系統的自動控制應能在接收到兩個獨立的火災信號后啟動。閉式系統的自動控制應能在噴頭動作后，由動作信號反饋裝置直接聯鎖啟動。

　　手動控制應能在消防控制室和防護區外手動操作并啟動系統。泵組式系統還應能在泵房就地操作并啟動系統。

6.3 設置有系統的場所以及系統的手動操作位置，應在明顯位置設置清楚標明系統的操作指示說明的標識。

　　手動啟動裝置和機械應急操作裝置應能在一處完成系統啟動的全部操作，并應采取防誤操作的措施。不同操作方式在外觀上應便于辨別，并應有與所保護場所對應的明確標識。

6.4 火災報警聯動系統應能遠程啟動消防水泵或瓶組、開式系統分區控制閥，并應能接收消防水泵的工作狀態、分區控制閥的啟閉狀態及細水霧噴放的反饋信號。

6.5 系統應設置備用電源。系統的主備電源應能自動和手動切換。當系統采用氣動動力源時，應保證系統操作與控制所需要的壓力和用氣量。

6.6 系統啟動時，應聯動切斷或關閉防護區內或保護對象的除密集架柜電源之外的非消防電源等影響滅火效果或因滅火可能帶來更大危害的設備和設施。

6.7 檔案裝具采用密集架柜時，密集架柜的架與架之間宜留20cm的間隙，以保證滅火效能；密集架柜內設火災自動報警系統且密集架柜的開啟聯動時，密集架柜之間可不留間隙，發生火災時，由火災自動報警系統聯動打開密集架柜。

6.8 與系統聯動的火災自動報警和控制系統的設計，應符合GB50116和GB16806的有關規定。

7 系統施工、調試及驗收

7.1 一般規定

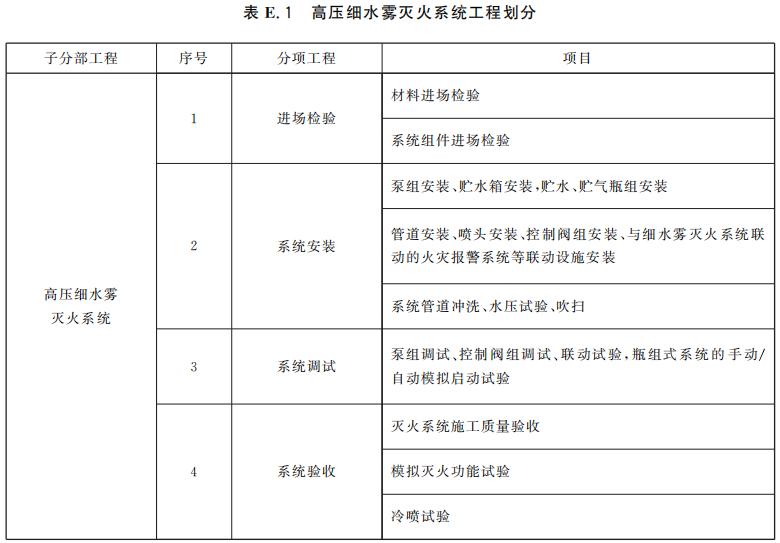

7.1.1 系統的子分部工程、分項工程劃分可按附錄E確定。

7.1.2 施工應由具有相應資質的專業施工單位承擔。

7.1.3 施工現場應具有相應的施工組織計劃，健全的質量管理體系和施工質量檢查制度，實現施工全過程質量控制。施工現場質量管理應按附錄F填寫記錄。

7.1.4 施工應按照經審核批準的工程設計文件進行。設計變更應經原設計單位同意并進行。

7.1.5 施工過程應按下列規定進行質量控制：

　　a）應按7.2的規定對系統組件、材料等進行進場檢驗，檢驗合格并經監理工程師簽證方可安裝使用；

　　b）各工序應按施工組織計劃進行質量控制；每道工序完成后，相關專業工種之間應進行交接檢驗并做記錄，經監理工程師檢查認可后方可進行下道工序施工；

　　c）應由監理工程師組織施工單位對施工過程進行檢查；

　　d）隱蔽工程在隱蔽前，施工單位應通知有關單位進行驗收并記錄。

7.1.6 系統安裝過程中應采取必要的安全防護措施。

7.1.7 系統安裝完畢，施工單位應進行系統調試。當系統需與有關的火災自動報警系統及聯動控制設備聯動時，應聯合進行調試。

　　調試合格后，施工單位應向建設單位提供質量控制資料和按附錄G填寫的全部施工過程檢查記錄，并提交驗收申請報告申請驗收。

7.1.8 系統的驗收應由建設單位組織施工、設計、監理等單位共同進行，并按附錄H和附錄1記錄。

7.1.9 系統驗收合格后，應將系統恢復至正常運行狀態，并向建設單位移交竣工驗收文件資料和系統工程驗收記錄。

　　系統驗收不合格不得投入使用。

7.2 進場檢驗

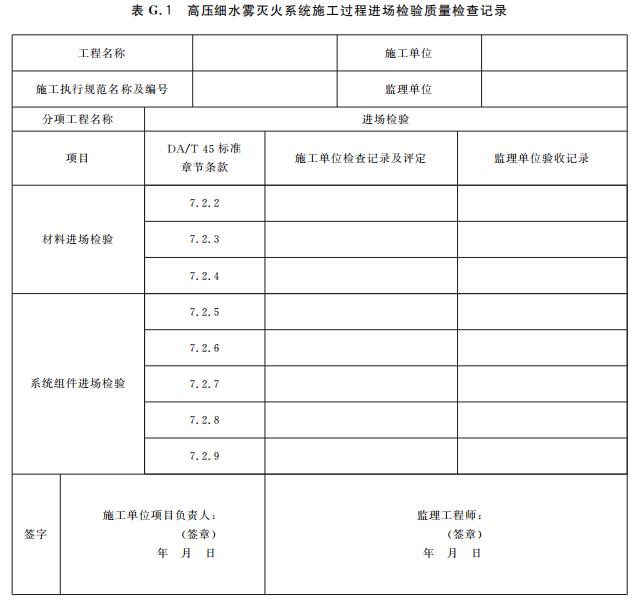

7.2.1 材料和系統組件的進場檢驗應按照表G.1填寫施工過程質量檢查記錄。

7.2.2 管材及管件的材質、規格、型號、質量等應符合設計要求和國家現行有關標準的規定。

　　檢查數量：全數檢查。

　　檢查方法：檢查出廠合格證或質量認證書。

7.2.3 管材及管件的外觀應符合下列規定：

　　a）表面應無明顯的裂紋、縮孔、夾渣、折疊、重皮等缺陷；

　　b）法蘭密封面應平整光潔，不應有毛刺及徑向溝槽；螺紋法蘭的螺紋表面應完整無損傷；

　　c）密封墊片表面應無明顯折損、皺紋、劃痕等缺陷。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

7.2.4 管材及管件的規格、尺寸、壁厚和允許偏差應符合有關產品標準和設計的要求。

　　檢查數量：每一規格、型號產品按件數抽查20%，且不得少于1件。

　　檢查方法：用鋼尺和游標卡尺測量。

7.2.5 貯水瓶組、貯氣瓶組、泵組單元、控制柜（盤）、貯水箱、分區控制閥、過濾器、安全閥等系統主要組件的規格、型號應符合國家現行產品標準和設計要求。

　　檢查數量：全數檢查。

　　檢查方法：檢查產品出廠合格證和有效質量證明文件。

7.2.6 貯水瓶組、貯氣瓶組、泵組單元、貯水箱、分區控制閥、過濾器、安全閥等系統組件的外觀應符合下列規定：

　　a）無變形及其他機械性損傷；

　　b）外露非機械加工表面保護涂層完好；

　　c）所有外露口均設有防護堵蓋，且密封良好；

　　d）銘牌標記清晰、牢固、方向正確；

　　e）瓶組簽封完好。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查，并檢查產品出廠合格證和有效質量證明文件。

7.2.7 細水霧噴頭的進場檢驗應符合下列要求：

　　a）噴頭的商標、型號、制造廠及生產時間等標志應齊全、清晰；

　　b）噴頭的數量和規格型號等應滿足設計要求；

　　c）噴頭外觀應無加工缺陷和機械損傷；

　　d）噴頭螺紋密封面應無傷痕、毛刺、缺絲或斷絲現象。

　　檢查數量：不同型號規格分別抽查1%，且不得少于5只。

　　檢查方法：觀察檢查，并檢查噴頭出廠合格證和有效質量證明文件。

7.2.8 閥組的進場檢驗應符合下列要求：

　　a）各閥門的商標、型號、規格等標志應齊全；

　　b）各閥門及其附件應配備齊全，不得有加工缺陷和機械損傷；

　　c）控制閥的明顯部位應有標明水流方向的永久性標志；

　　d）控制閥的閥瓣及操作機構應動作靈活、無卡澀現象，閥體內應清潔、無異物堵塞。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查，并檢查產品出廠合格證和有效質量證明文件。

7.2.9 貯氣瓶組進場時，驅動裝置應按產品使用說明規定的方法進行動作檢查，動作應靈活、無卡阻現象。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

7.2.10 材料和系統組件在設計上有復驗要求或?qū)|(zhì)量有疑義時，應由監理工程師抽樣，并由具有相應資質的檢測單位進行檢測復驗，其復驗結果應符合國家現行產品標準和設計要求。

　　檢查數量：按設計要求數量或送檢需要量。

　　檢查方法：檢查復驗報告。

7.2.11 進場抽樣檢查時有1件不合格，應加倍抽樣；若仍有不合格，則判定該批產品不合格。

7.3 安裝

7.3.1 系統施工前，設計單位應向施工單位進行技術交底，并應具備下列條件：

　　a）經審核批準的設計施工圖、設計說明書及設計變更等技術文件齊全；

　　b）系統及其主要組件的安裝使用、維護說明書等資料齊全；

　　c）系統組件和材料應滿足7.2的相關規定，具備有效質量證明文件和產品出廠合格證，系統中采用的不能復驗的產品，應具有生產廠出具的同批產品檢驗報告與合格證；

　　d）系統組件、管件及其他設備、材料等的品種、規格、型號符合設計要求；

　　e）防護區或防護對象及設備間的設置條件與設計文件相符；

　　f）系統所需的預埋件和預留孔洞等符合設計要求；

　　g）施工現場和施工中使用的水、電、氣滿足施工要求。

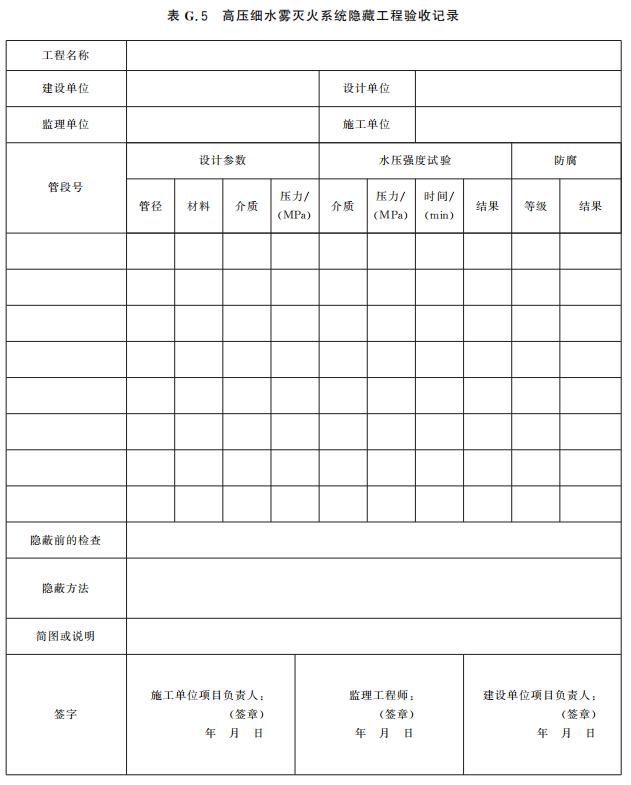

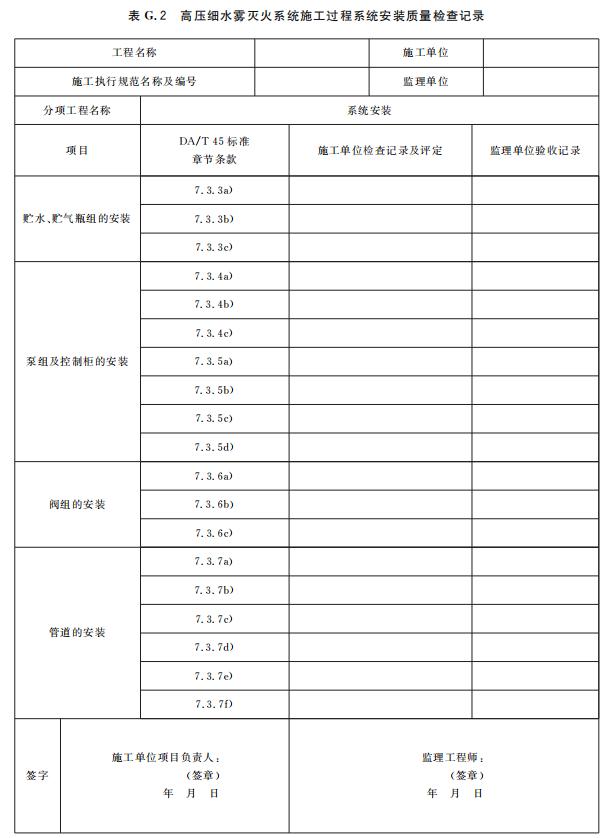

7.3.2 系統的安裝應按表G.2~表G.5填寫施工過程記錄和隱蔽工程驗收記錄。

7.3.3 貯水瓶組、貯氣瓶組的安裝應符合下列規定：

　　a）應按設計要求確定瓶組的安裝位置；

　　b）瓶組的安裝、固定和支撐應穩固，且固定支框架應進行防腐處理；

　　c）瓶組容器上的壓力表應朝向操作面，安裝高度和方向應一致。

　　檢查數量：全數檢查。

　　檢查方法：尺量和觀察檢查。

7.3.4 泵組的安裝除應符合GB50231和GB50275的有關規定外，還應符合下列規定：

　　a）系統采用需要潤滑脂的柱塞泵時，泵組安裝后應充裝潤滑油并檢查油位；

　　b）泵組吸水管上的變徑處應采用偏心大小頭連接；

　　c）泵組進出口管道安裝前應沖洗管道。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查，高壓泵組應啟泵檢查

7.3.5 泵組控制柜的安裝應符合下列規定：

　　a）控制柜基座的水平度誤差不應大于±2mm，并應做防腐處理及防水措施；

　　b）控制柜與基座應采用直徑不小于12mm的螺栓固定，每只柜不應少于4只螺栓；

　　c）做控制柜的上下進出線口時，不應破壞控制柜的防護等級；

　　d）控制柜安裝的位置不得影響柜門的啟閉及操作。

　　檢查數量：全部檢查。

　　檢查方法：觀察檢查。

7.3.6 閥組的安裝除應符合GB50235的相關規定外，還應符合下列規定：

　　a）應按設計要求確定閥組的觀測儀表和操作閥門的安裝位置，并應便于觀測和操作。閥組上的啟閉標志應便于識別；控制閥上應設置標明所控制防護區的永久性標志牌。帶有箱體的閥組安裝時箱門啟閉不得受任何阻礙；

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查和尺量檢查。

　　b）分區控制閥的安裝高度宜為1.2m~1.6m，操作面與墻或其他設備的距離不應小于0.8m，并應滿足操作要求；

　　檢查數量：全數檢查。

　　檢查方法：對照?qǐng)D紙尺量檢查和操作閥門檢查。

　　c）閉式系統試水閥的安裝位置應便于檢查、試驗。

　　檢查數量：全數檢查。

　　檢查方法：尺量和觀察檢查，必要時可操作試水閥檢查。

7.3.7 管道和管件的安裝除應符合GB50235和GB50236的相關規定外，還應符合下列規定：

　　a）管道安裝前應分段進行清洗，清洗后及時封堵。施工過程中，應保證管道內部清潔，不得留有焊渣、焊瘤、氧化皮、雜質或其他異物。安裝完成后的管道應及時封堵。

　　b）同排管道法蘭的間距應方便拆裝，且不宜小于100mm。

　　c）管道穿過墻體、樓板處應使用套管；穿過墻體的套管長度不應小于該墻體的厚度，穿過樓板的套管長度應高出樓地面50mm。管道與套管間的空隙應采用防火封堵材料填塞密實。管道應采取導除靜電的措施。

　　d）管道焊接的坡口形式、加工方法和尺寸等，均應符合GB/T985.1的有關規定；管道之間或與管接頭之間的焊接應采用對口焊接。

　　e）管道的固定應符合4.7.6和4.7.7的規定。

　　f）管道安裝完畢后應進行沖洗和試壓。

　　檢查數量：全數檢查。

　　檢查方法：尺量和觀察檢查。

7.3.8 管道沖洗應符合下列規定：

　　a）應使用滿足系統要求水質的水進行沖洗；

　　b）沖洗流速不應低于設計流速；

　　c）沖洗前，應對系統的儀表采取保護措施，并應對管道支、吊架進行檢查，必要時應采取加固措施；

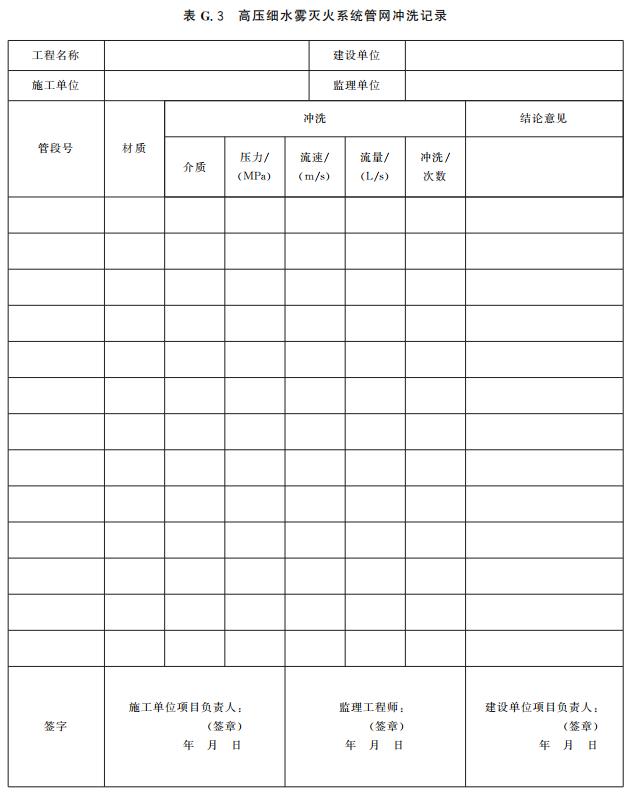

　　d）沖洗合格后，應按表G.3填寫管道沖洗記錄。

　　檢查數量：全數檢查。

　　檢查方法：宜采用最大設計流量，沿滅火時管網內的水流方向分區、分段進行，用白布檢查無雜質為合格。

7.3.9 管道沖洗合格后應進行壓力試驗，并應符合下列規定：

　　a）試驗用水的水質應與管道的沖洗水一致；

　　b）試驗壓力應為系統工作壓力的1.5倍；

　　c）試驗的測試點宜設在系統管網的最低點，對不能參與試壓的設備、儀表、閥門及附件應加以隔離或在試驗后安裝；

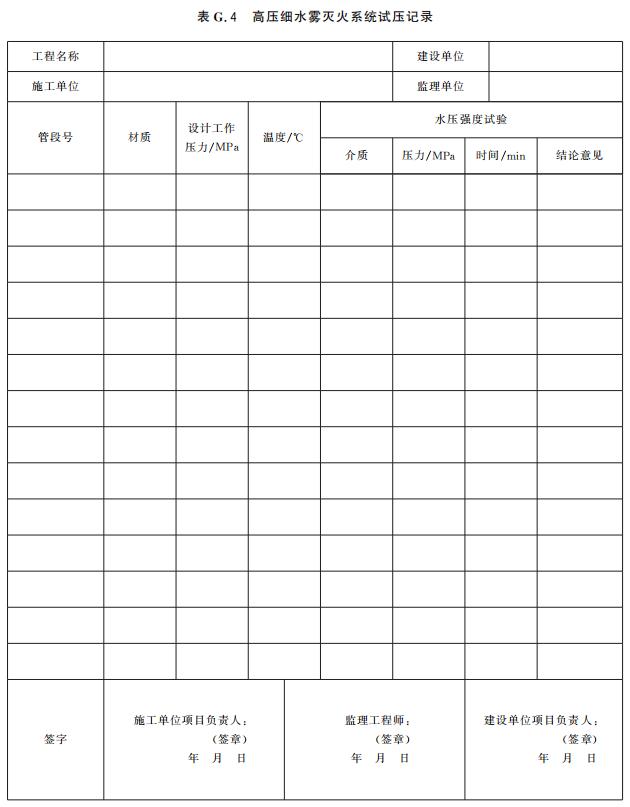

　　d）試驗合格后，應按表G.4填寫試驗記錄。

　　檢查數量：全數檢查。

　　檢查方法：管道充滿水、排凈空氣，用試壓裝置緩慢升壓，當壓力升至試驗壓力后，穩壓5min，管道無損壞、變形，再將試驗壓力降至設計壓力，穩壓120min，以壓力不降、無滲漏、目測管道無變形為合格。

7.3.10 系統管道在水壓強度試驗合格后，宜采用壓縮空氣或氮?dú)獯祾撸祾邏毫Σ粦?yīng)大于管道的設計壓力，流速不宜小于20m/s。

　　檢查數量：全數檢查。

　　檢查方法：在管道末端設置貼有白布或涂白漆的靶板，以5min內靶板上無銹渣、灰塵、水漬及其他雜物為合格。

7.3.11 噴頭的安裝應符合下列規定：

　　a）應在管道試壓、吹掃合格后進行；

　　b）安裝時，應根據設計文件逐個核對其生產廠標志、型號、規疆和噴孔方向，不得對噴頭進行拆裝、改動；

　　c）應采用專用扳手安裝；

　　d）噴頭安裝高度、間距，與吊頂、門、窗、洞口或障礙物的距離應符合設計要求；

　　e）不帶裝飾罩的噴頭，其連接管管端螺紋不應露出吊頂；帶裝飾罩的噴頭應緊貼吊頂；帶有外置式過濾網的噴頭，其過濾網不應伸入支干管內；

　　f）噴頭與管道的連接宜采用端面硬密封或O型圈密封，不應采用聚四氟乙烯、麻絲、黏結劑等作密封材料。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

7.3.12 與系統聯動的火災自動報警系統和其他聯動控制裝置的安裝，應符合GB50166的規定。

7.4 調試

7.4.1 系統調試前，應具備下列條件：

　　a）系統及與系統聯動的火災報警系統或其他裝置、電源等均應處于準工作狀態，現場安全條件符合調試要求；

　　b）系統調試時所需的檢查設備齊全，調試所需儀器、儀表應經校驗合格并與系統連接和固定；

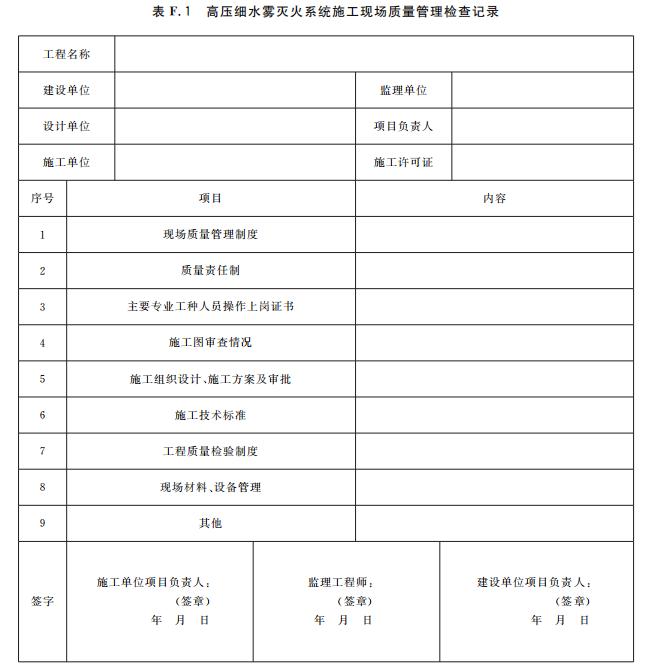

　　c）應具備7.3.1所列技術資料和表F.1、表G.1~表G.4所列現場檢查記錄；

　　d）應具備經監理單位批準的調試方案。

7.4.2 調試人員應根據批準的方案按程序進行系統調試。

7.4.3 系統調試應包括泵組、穩壓泵、控制閥的調試和聯動試驗，還有瓶組式系統的模擬啟動。

7.4.4 泵組調試應符合下列規定：

　　a）以自動或手動方式啟動泵組時，泵組應立即投入正常運行；

　　檢查數量：全數檢查。

　　檢查方法：手動和自動啟動泵組。

　　b）以備用電源切換方式或備用泵切換啟動泵組時，泵組應立即投入正常運行；

　　檢查數量：全數檢查。

　　檢查方法：手動切換啟動泵組。

　　c）采用柴油泵作為備用泵時，柴油泵的啟動時間不應大于5s；

　　檢查數量：全數檢查。

　　檢查方法：手動啟動柴油泵。

　　d）控制柜應進行空載和加載控制調試，控制柜應能按其設計功能正常動作和顯示。

　　檢查數量：全數檢查。

　　檢查方法：使用電壓表、電流表和兆歐表等儀表通電觀察檢查。

7.4.5 穩壓泵調試時，在模擬設計啟動條件下，穩壓泵應能立即啟動；當達到系統設計壓力時，應能自動停止運行。

　　檢查數量：全數檢查。

　　檢查方法：模擬設計啟動條件啟動穩壓泵檢查。

7.4.6 控制閥調試應符合下列規定：

　　a）對于閉式系統，區域控制閥后或控制閥上的動作信號反饋裝置應能及時動作并發出動作反饋信號；

　　檢查數量：全數檢查。

　　檢查方法：在試水閥處放水或手動關閉控制閥，觀察檢查。

　　b）對于開式系統，分區控制閥應能在接到動作指令后立即啟動。

　　檢查數量：全數檢查。

　　檢查方法：采用自動和手動方式啟動控制閥，水通過試驗閥排出。觀察檢查。

7.4.7 聯動試驗應符合下列規定：

　　a）對于閉式系統，從試水閥處放水時，相應的壓力信號反饋裝置和泵組等均可及時動作并發出相應的動作信號；

　　檢查數量：全數檢查。

　　檢查方法：打開閥門放水，觀察檢查。

　　b）對于開式系統，采用模擬火災信號啟動系統，相應的分區控制閥、動作信號反饋裝置和泵組等應均能及時動作并發出相應的信號；

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

　　c）在模擬火災信號下，火災報警裝置應能自動發出報警信號；當系統動作時，相關的氣源和通風控制裝置應能發出自動切斷指令并能關斷。

　　檢查數量：全數檢查。

　　檢查方法：模擬火災信號，觀察檢查。

7.4.8 瓶組式系統應對所有防護區或防護對象進行系統手動/自動模擬啟動試驗，其結果應符合下列規定：

　　a）延遲時間與設定時間相符；

　　b）有關聲、光報警信號正確；

　　c）聯動設備動作正確；

　　d）驅動裝置動作可靠。

　　檢查數量：全數檢查。

　　檢查方法：

　　手動模擬啟動試驗：按下手動啟動按鈕，觀察相關動作信號及聯動設備動作是否正常；

　　自動模擬啟動試驗：

　　 1）將滅火控制器的啟動輸出端與滅火系統相應防護區驅動裝置。啟動裝置應與閥門的動作機構脫離。也可用1個啟動電壓、電流與驅動裝置相同的負載代替。

　　 2）人工模擬火警使防護區內任意1個火災探測器動作，觀察單一火警信號輸出后，相關報警設備動作是否正常。

　　 3）人工模擬火警使該防護區內另一個火災探測器動作，觀察復合火警信號輸出后，相關動作信號及聯動設備動作是否正常。

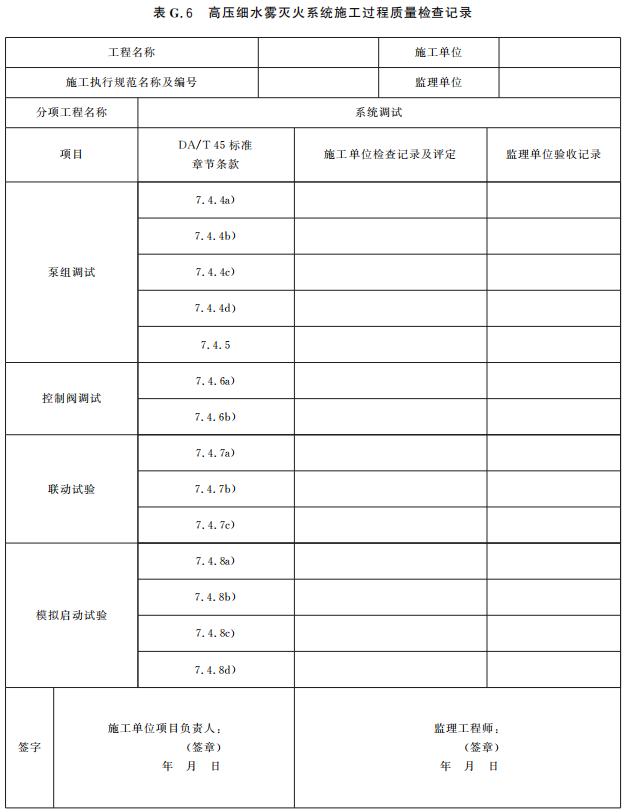

7.4.9 系統調試合格后，應按表G.6填寫調試記錄，并應用壓縮空氣或氮?dú)獯祾?，將系統恢復至準工作狀態。

7.5 驗收

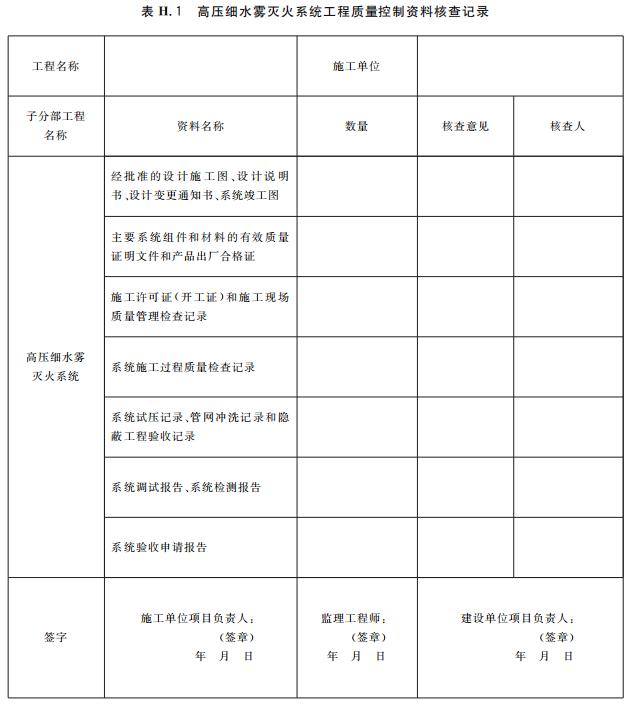

7.5.1 系統驗收時，應提供下列資料，并應按附錄H填寫質量控制資料核查記錄：

　　a）經圖審合格的設計施工藍圖、設計說明書、設計變更通知書，全套竣工圖；

　　b）主要系統組件和材料的有效質量證明文件和產品出廠合格證；

　　c）系統及其主要組件的安裝使用和維護說明書；

　　d）施工單位的有效資質文件和施工現場質量管理檢查記錄；

　　e）系統施工過程質量檢查記錄；

　　f）系統試壓記錄、管網沖洗記錄和隱蔽工程驗收記錄；

　　g）系統調試報告、系統檢測報告；

　　h）系統驗收申請報告。

7.5.2 泵組式系統供水水源的檢查驗收應符合下列規定：

　　a）室外給水管網的進水管管徑及供水能力、貯水箱的容量，均應符合設計要求；

　　b）水源的水質應符合設計規定的標準；

　　c）過濾器的設置應符合設計要求。

　　檢查數量：全數檢查。

　　檢查方法：對照設計資料采用流速計、尺等測量和觀察檢查；水質取樣檢查。

7.5.3 泵組驗收應符合下列規定：

　　a）工作泵、備用泵、吸水管、出水管、出水管上的泄壓閥、止回閥、信號閥等的規格、型號、數量應符合設計要求；吸水管、出水管上的檢修閥應鎖定在常開位置，并應有明顯標記；

　　檢查數量：全數檢查。

　　檢查方法：對照設計資料和產品說明書觀察檢查。

　　b）泵組的引水方式應符合設計要求；

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

　　c）試水閥的壓力開關等信號裝置的功能均應符合設計要求；

　　檢查數量：全數檢查。

　　檢查方法：開啟試水閥，觀察檢查。

　　d）泵組在主電源下應能在規定時間內正常啟動；

　　檢查數量：全數檢查。

　　檢查方法：打開消防水泵出水管上的手動測試閥，利用主電源向泵組供電；關掉主電源檢查主備電源的切換情況，用秒表等觀察檢查。

　　e）當系統管網中的水壓下降到設計最低壓力時，穩壓泵應能自動啟動；

　　檢查數量：全數檢查。

　　檢查方法：使用壓力表，觀察檢查。

　　f）泵組啟動控制應處于自動啟動位置；

　　檢查數量：全數檢查。

　　檢查方法：降低系統管網中的壓力，觀察檢查。

　　g）控制柜的規格、型號、數量應符合設計要求；控制柜的圖紙塑封后應牢固粘貼于柜門內側；控制柜的動作應能完成本文件的要求。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查

7.5.4 貯氣瓶組和貯水瓶組的驗收應符合下列規定：

　　a）瓶組的數量、型號、規格、安裝位置、固定方式和標志應符合設計要求和7.3.3的規定；

　　檢查數量：全數檢查。

　　檢查方法：觀察和測量檢查。

　　b）貯水瓶組內水的充裝量和貯氣瓶組內氮?dú)饣驂嚎s空氣的貯存壓力應符合設計要求；

　　檢查數量：稱重檢查按貯水瓶組全數（不足5個按5個計）的20%檢查；貯存壓力檢查按貯氣瓶組全數檢查。

　　檢查方法：稱重、用液位計或壓力計測量。

　　c）瓶組的機械應急操作處的標志應符合設計要求。應急操作裝置應有鉛封的安全銷或防護罩。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查、測量檢查。

7.5.5 控制閥的驗收應符合下列規定：

　　a）控制閥的型號、規格、安裝位置、固定方式和標志應符合設計要求和7.3.6的規定；檢查數量：全數檢查。檢查方法：觀察檢查。

　　b）試水閥的流量、壓力應符合設計要求；

　　檢查數量：全數檢查。

　　檢查方法：打開試水閥，使用流量計、壓力表觀察檢查。

　　c）分區控制閥組應能可靠動作；

　　檢查數量：全數檢查。

　　檢查方法：手動和電動啟動分區控制閥，觀察檢查。

　　d）分區控制閥前后的閥門均應處于常開位置。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

7.5.6 管網驗收應符合下列規定：

　　a）管道的材質、規格、管徑、連接方式、安裝位置及采取的防凍措施應符合設計要求和7.3.7的相關規定；

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查和核查相關證明材料。

　　b）管網上的控制閥、動作信號反饋裝置、止回閥、試水閥、排氣閥等，其規格和安裝位置均應符合設計要求；

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

　　c）管道固定支、吊架的固定方式，支、吊架的間距及其與管道間的防電化學腐蝕措施應符合4.7的有關規定。

　　檢查數量：按總數抽查20%，且不得少于5處。

　　檢查方法：尺量和觀察檢查。

7.5.7 噴頭驗收應符合下列規定：

　　a）噴頭的數量、規格、型號以及閉式噴頭的公稱動作、溫度等應符合設計要求；

　　檢查數量：全數核查。

　　檢查方法：觀察檢查。

　　b）噴頭的安裝位置、安裝高度、間距及與墻體、梁等障礙物的距離偏差均應符合設計要求和7.3.11的相關規定；

　　檢查數量：全數核查。

　　檢驗方法：對照?qǐng)D紙尺量檢查，距離偏差不應大于±15mm。

　　c）不同型號規格噴頭的備用量不應小于其實際安裝總數的1%，且每種備用噴頭數不應少于5只。

　　檢查數量：全數檢查。

　　檢查方法：計數檢查。

7.5.8 每個系統應進行模擬滅火功能試驗，并應符合下列規定：

　　a）動作信號反饋裝置應能正常動作，并應能在動作后啟動泵組及與其聯動的相關設備，可正確發出反饋信號；

　　檢查數量：全數檢查。

　　檢查方法：利用模擬信號試驗，觀察檢查。

　　b）開式系統的分區控制閥應能正常開啟，并可正確發出反饋信號；

　　檢查數量：全數檢查。

　　檢查方法：利用模擬信號試驗，觀察檢查。

　　c）系統的流量、壓力均應符合設計要求；

　　檢查數量：全數檢查。

　　檢查方法：利用系統流量壓力檢測裝置通過泄放試驗，觀察檢查。

　　d）泵組及其他消防聯動控制設備應能正常啟動，并應有反饋信號顯示；

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

　　e）主、備電源應能在規定時間內正常切換。

　　檢查數量：全數檢查。

　　檢查方法：模擬主備電切換，采用秒表計時檢查。

7.5.9 對于允許噴霧的防護區或被保護對象，系統應進行冷噴試驗；對于不允許噴霧的防護區或保護對象，應進行模擬噴霧試驗。除應符合7.5.8的規定外，其響應時間應符合設計要求。

　　檢查數量：至少1個系統、1個防火區或1個防護對象。

　　檢查方法：自動啟動系統，采用秒表等觀察檢查。

7.5.10 系統工程質量驗收判定條件：

　　a）系統工程質量缺陷應按表7劃分為嚴重缺陷項、一般缺陷項和輕度缺陷項；

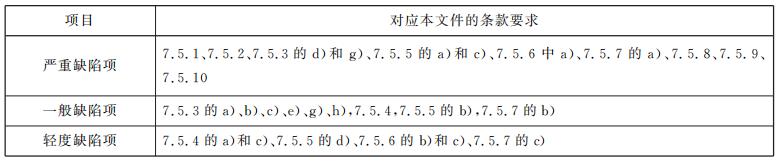

表7 細水霧滅火系統驗收缺陷項目劃分

　　b）當無嚴重缺陷項、一般缺陷項不多于2項、一般缺陷項與輕度缺陷項之和不多于6項，可判定系統驗收為合格；否則，應判定為不合格。

8 系統維護管理

8.1 系統的維護管理應制定維護管理制度，并應根據維護制度和操作規程進行，使系統處于正常運行狀態。

8.2 系統的維護管理應由經過培訓的人員承擔。維護管理人員應熟悉系統的工作原理和操作維護方法與要求。

8.3 系統的維護管理宜按附錄J的表J.1的要求進行，并應按表J.2填寫系統維護管理記錄。

8.4 系統發生故障并需停用進行維修時，應經消防責任人批準并在采取相應的防范措施后進行。

8.5 系統維護檢查中發現的問題應及時按規定要求處理。

8.6 系統應按本文件要求進行年檢、季檢、月檢和日檢。

8.7 系統每年應至少進行1次年檢，并應符合下列規定：

　　a）應定期測定1次系統水源的供水能力；

　　b）應對系統組件、管道及管件進行1次全面檢查，清洗貯水箱、過濾器，并對控制閥后的管道進行吹掃；

　　c）貯水箱應每半年換水1次，貯水容器內的水應按產品制造商的要求定期更換，不少于每半年1次；

　　d）應進行系統模擬滅火試驗，并應符合7.5.8的規定。

8.8 系統每季度應進行1次季檢，并應符合下列規定：

　　a）應通過試驗閥對泵組式系統進行1次放水試驗，檢查泵組啟動、主備泵切換及報警聯動功能是否正常；

　　b）應檢查瓶組式系統的控制閥動作是否正常；

　　c）應檢查管道和支、吊架是否松動，管道連接件是否變形、老化或有裂紋等現象。

8.9 系統每月應進行1次月檢，并應符合下列規定：

　　a）應檢查系統組件的外觀，應無碰撞變形及其他機械性損傷；

　　b）應檢查分區控制閥動作是否正常；

　　c）應檢查閥門上的鉛封或鎖鏈?zhǔn)欠裢旰茫y門是否處于正確位置；

　　d）應檢查貯水箱和貯水容器的水位及貯氣容器內的氣體壓力是否符合設計要求；

　　e）對于閉式系統，應利用試水閥對動作信號反饋情況進行試驗，觀察其是否正常動作和顯示；

　　f）應檢查噴頭的外觀及備用數量是否符合要求；

　　g）應檢查手動操作裝置的防護罩、鉛封等是否完整無損。

8.10 系統每日應進行1次日檢，并應符合下列規定：

　　a）應檢查控制閥等各種閥門的外觀及啟閉狀態是否符合設計要求；

　　b）應檢查系統的主備電源接通情況；

　　c）寒冷和嚴寒地區應檢查設置儲水設備的房間溫度，且不應低于5℃；

　　d）應檢查報警控制器、水泵控制柜（盤）的控制面板及顯示信號狀態；

　　e）系統的標志和使用說明等標識是否正確、清晰、完整，處于正確位置。

附錄A

（規范性）

高壓細水霧滅火系統實體火災模擬實驗基本要求

A.1 本附錄規定了確定系統設計參數的實體火災模擬試驗的方法與要求。

A.2 火災試驗?zāi)Ｐ蛻?yīng)根據具體防護對象的實際火災特性、空間幾何特征及環境條件等確定。

A.3 進行實體火災模擬試驗的細水霧系統的構成、管網布置、設計參數等應與實際工程應用一致。

A.4 在確定火災模型時應考慮下列能保證火災模型與實際工程應用相似性的主要因素：

　　a）試驗燃料應能代表具體防護對象的實際火災特性；

　　b）試驗空間應與實際保護空間的幾何特征一致；

　　c）試驗空間的通風等環境條件應與實際工程的應用條件相同或類似；

　　d）系統的應用方式應與設計擬采用的方式相同。

A.5 系統應根據可燃物的火災發展特性確定火災模擬試驗的引燃方式和預燃時間。

A.6 對于開式系統，試驗結果應同時符合下列條件：

　　a）全室或分區應用時，滅火時間小于15min；局部應用時，滅火時間小于5min；

　　b）滅火后無復燃現象；

　　c）滅火后仍有剩余燃料。

A.7 對于閉式系統，當試驗結果用于輕危險級或中危險級場所的設計時，應同時符合下列條件：

　　a）啟動的細水霧噴頭數目不大于5只；

　　b）燃燒物的體積或重量損失不大于50%；

　　c）引燃物正上方吊頂最高溫度不大于260℃；

　　d）引燃物正上方吊頂下76mm處的最高溫度不大于315℃。

A.8 用于檔案庫、資料庫等場所的閉式系統，試驗結果應滿足持續噴霧30min停止后不應出現有焰燃燒現象。

A.9 系統進行實體火災試驗時，對防護對象的損害不應超過允許的程度。

A.10 系統實體火災模擬試驗結果，可應用于火災類別相同、火災荷載相同或較小、幾何特征相似但體積相同或較小、通風或風速等環境條件較有利的實際工程。

附錄B

（規范性）

莫迪圖

圖B.1 給出了常溫范圍下管道內部流動雷諾數、管道內壁相對粗糙度與摩擦阻力系數之間的關系。

附錄C

（規范性）

水的密度及其動力粘度系數

表C.1 給出了常溫范圍下水的密度與動力粘度系數。

附錄D

（規范性）

閥門、管件相對于不銹鋼無縫管的當量長度

表D.1 給出了不銹鋼材質閥門、管件相對于不銹鋼無縫管的當量長度。

附錄E

（規范性）

高壓細水霧滅火系統工程劃分

表E.1 給出了高壓細水霧滅火系統工程劃分標準。

附錄F

（規范性）

高壓細水霧滅火系統施工現場質量管理檢查記錄

表F.1 給出了高壓細水霧滅火系統施工現場質量管理檢查記錄的內容要求。

附錄G

（規范性）

高壓細水霧滅火系統施工過程質量檢查記錄

系統施工過程質量檢查記錄、管網沖洗記錄、試壓記錄及聯動試驗記錄等應由施工單位質量檢查員按表G.1~G.6填寫，由監理工程師進行檢查，并做出檢查結論。

附錄H

（規范性）

高壓細水霧滅火系統工程質量控制資料核查記錄

表H.1 給出了高壓細水霧滅火系統工程質量控制資料核查記錄的內容要求。

附錄I

（規范性）

高壓細水霧滅火系統維護管理工作檢查項目

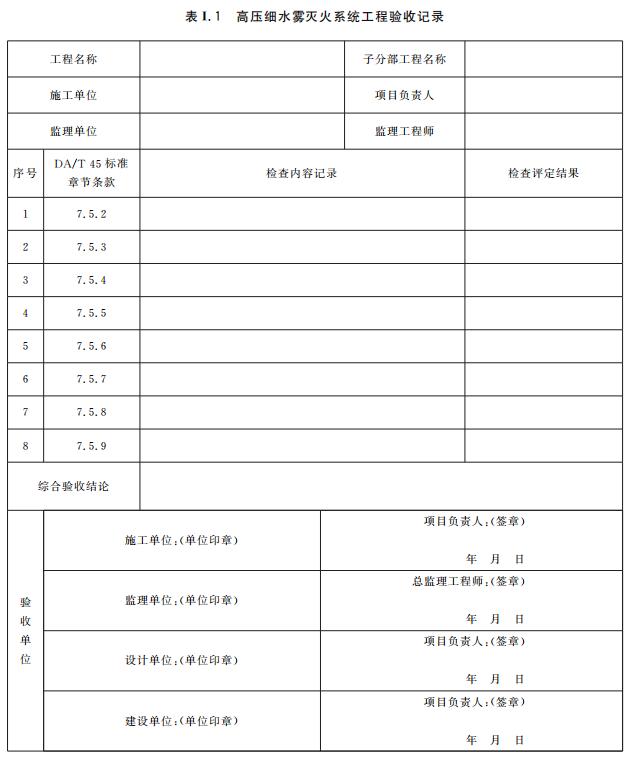

表I.1 給出了高壓細水霧滅火系統工程驗收記錄的內容要求。

附錄J

（規范性）

高壓細水霧滅火系統維護管理工作檢查項目

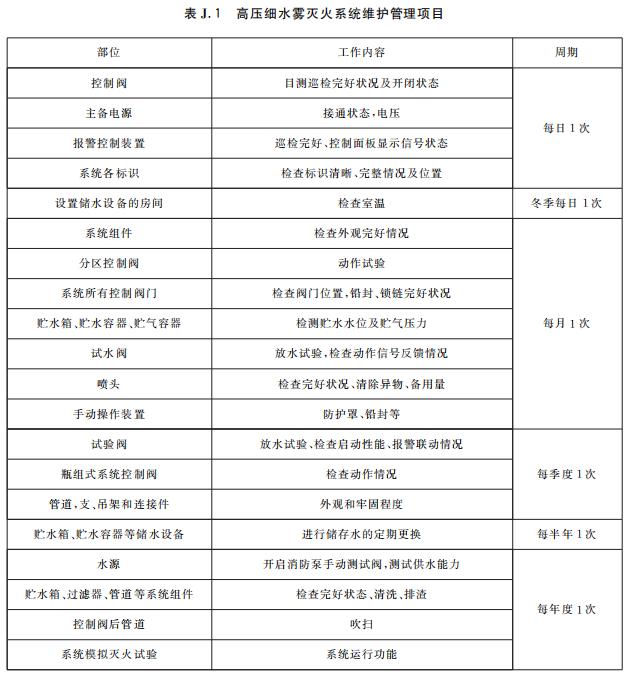

J.1 高壓細水霧系統的維護管理工作宜按表J.1的要求進行。

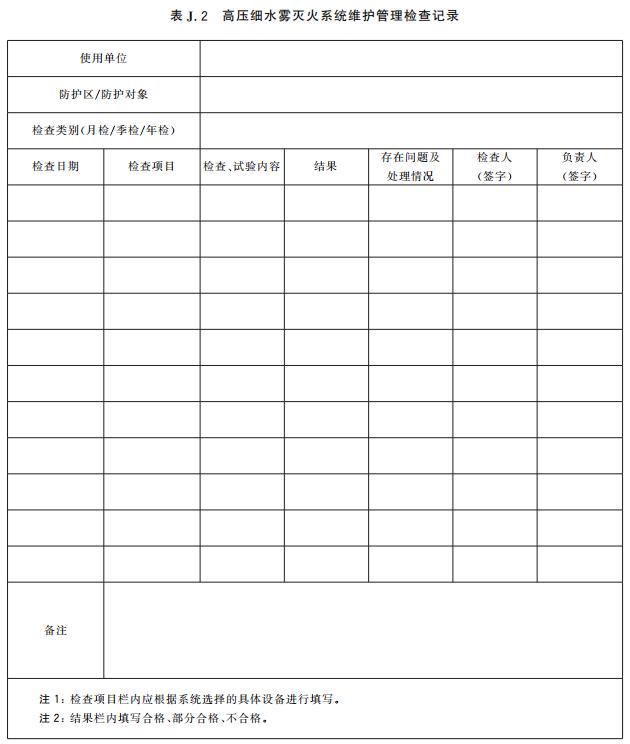

J.2 高壓細水霧系統在定期檢查和試驗后宜按表J.2的要求填寫記錄。

參考文獻

　　[1]GB/T 26785細水霧滅火系統及部件通用技術條件

　　[2]GB 50016建筑設計防火規范

　　[3]GB 50052供配電系統設計規范

　　[4]GB 50300建筑工程施工質量驗收統一標準

　　[5]GA 1149細水霧滅火裝置

　　[6]建標103-2008檔案館建設標準

　　[7]NFPA 750，Standard on water mist fire protection systems

來源國家檔案局

https://www.saac.gov.cn/daj/hybz/202109/a9281b23505842589a18988b478b85b1.shtml

[當寧消防網-消防產品之家。當寧消防網為您提供各消防器材的消防產品手冊、說明書、檢測報告、圖片視頻等資料，還有各種消防設備的評測、資訊、報價等]
