一、探測器類設備接線圖

　　JTY-GD-ZH6703點型光電感煙火災探測器

　　JTW-A2-ZH6704點型感溫火災探測器

二、報警按鈕類設備接線圖

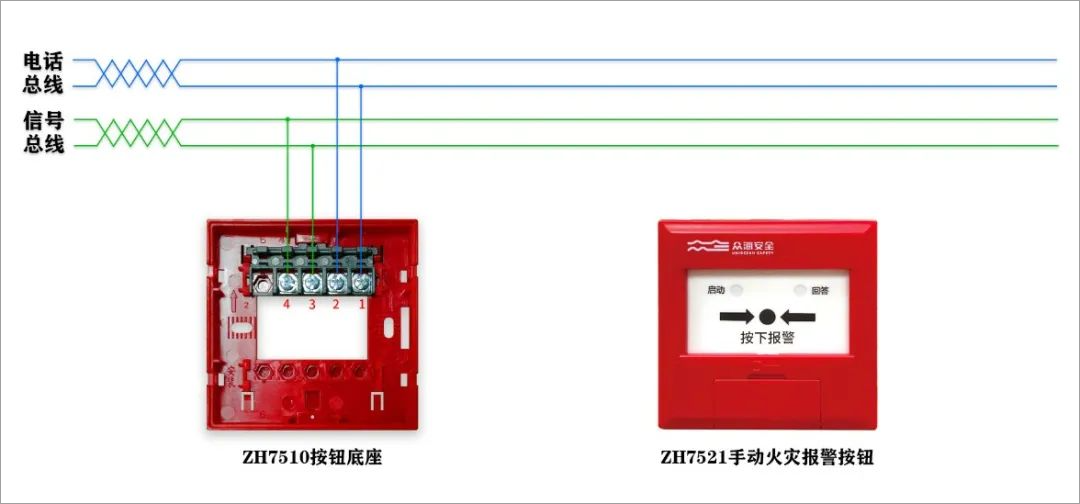

　　J-SAP-M-ZH7521手動火災報警按鈕

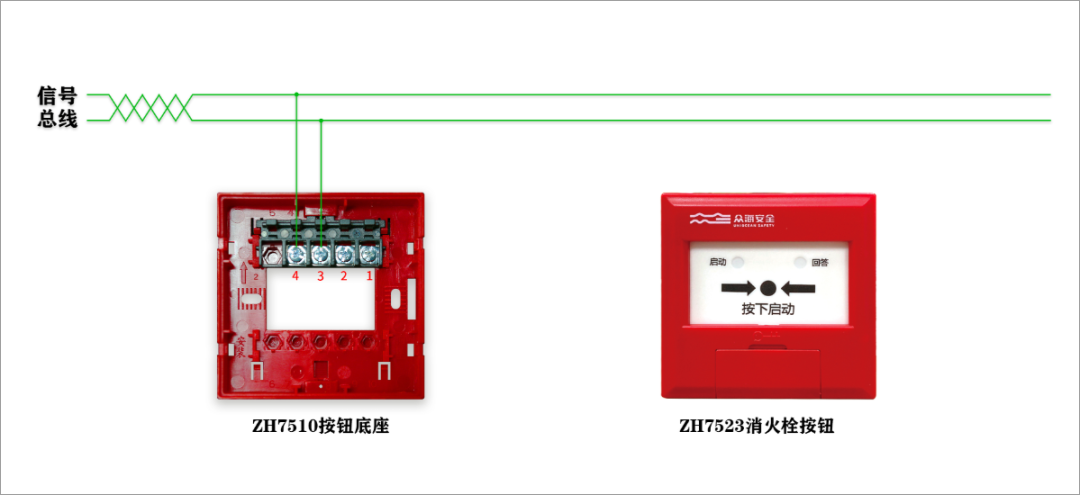

　　ZH7523消火栓按鈕

三、聲光警報器類設備接線圖

　　ZH6761火災聲光警報器

四、火災顯示盤類設備接線圖

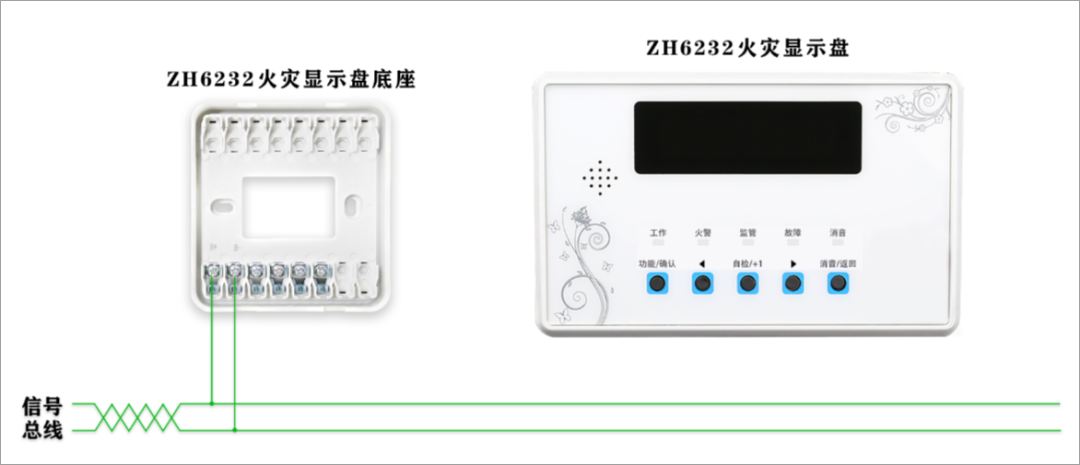

　　ZH6232火災顯示盤（液晶顯示）

五、模塊器類設備接線圖

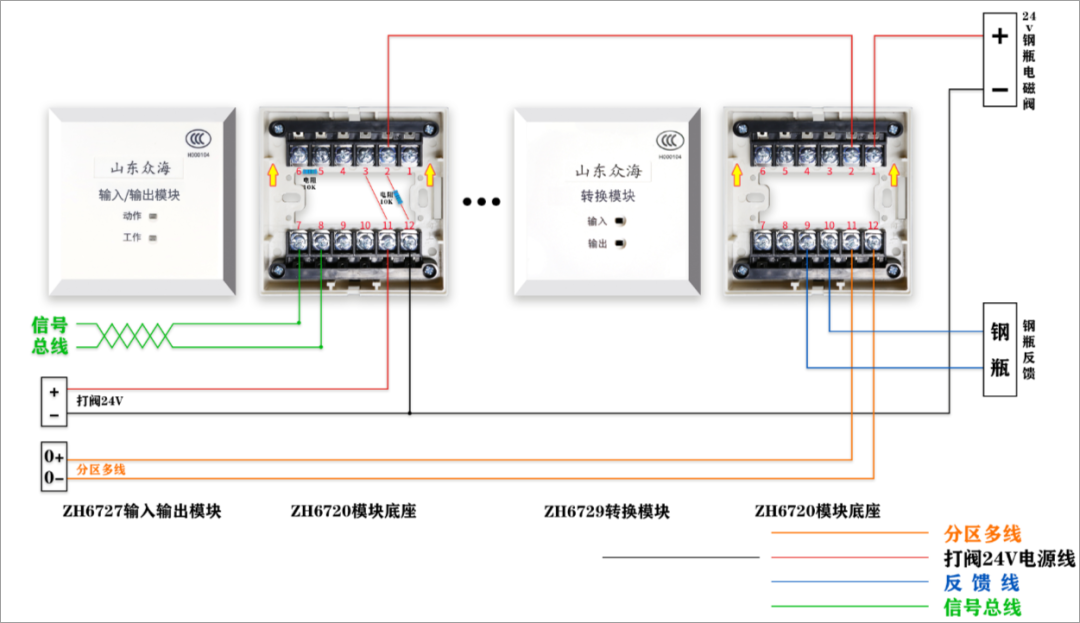

　　ZH6727輸入/輸出模塊與氣體鋼瓶

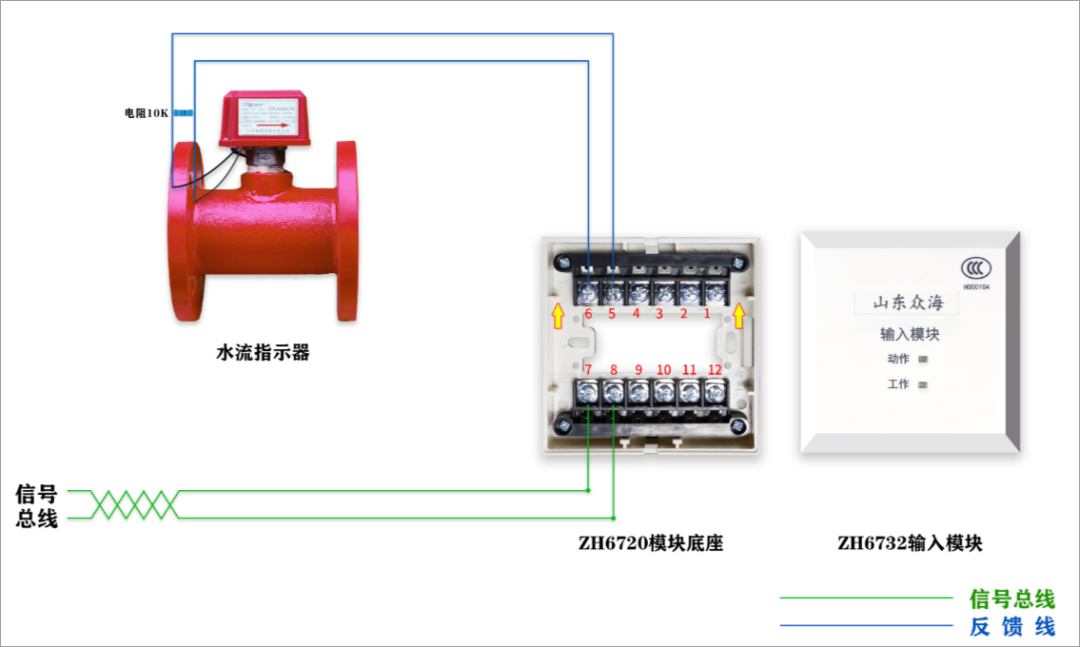

　　ZH6732輸入模塊與水流指示器

　　ZH6732輸入模塊與壓力開關

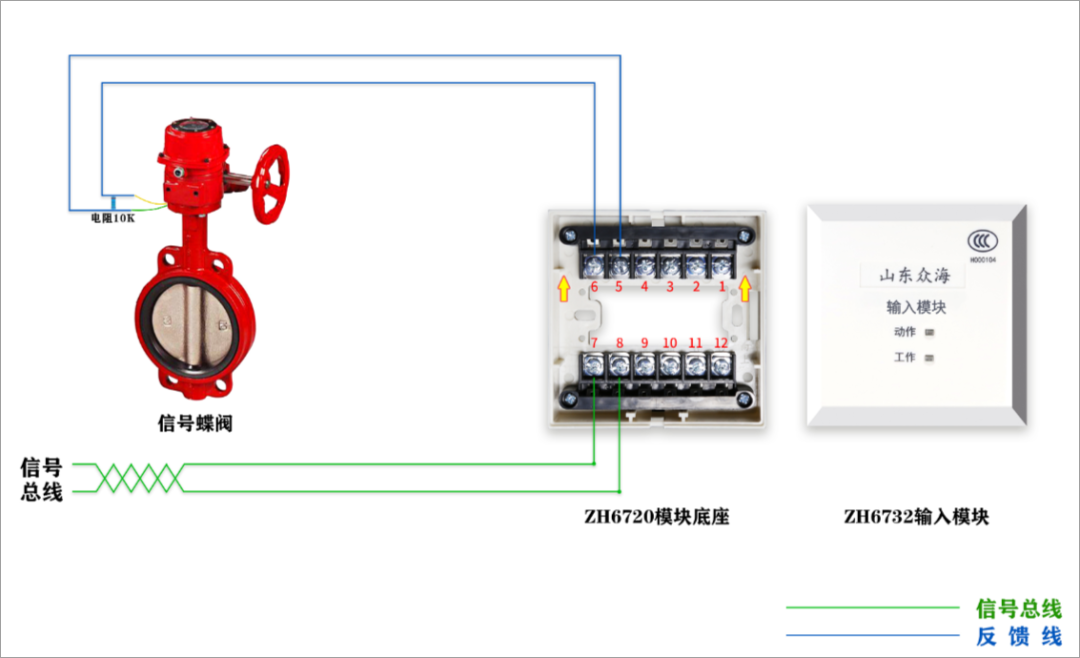

　　ZH6732輸入模塊與信號蝶閥

　　ZH6732輸入模塊與280°防火閥

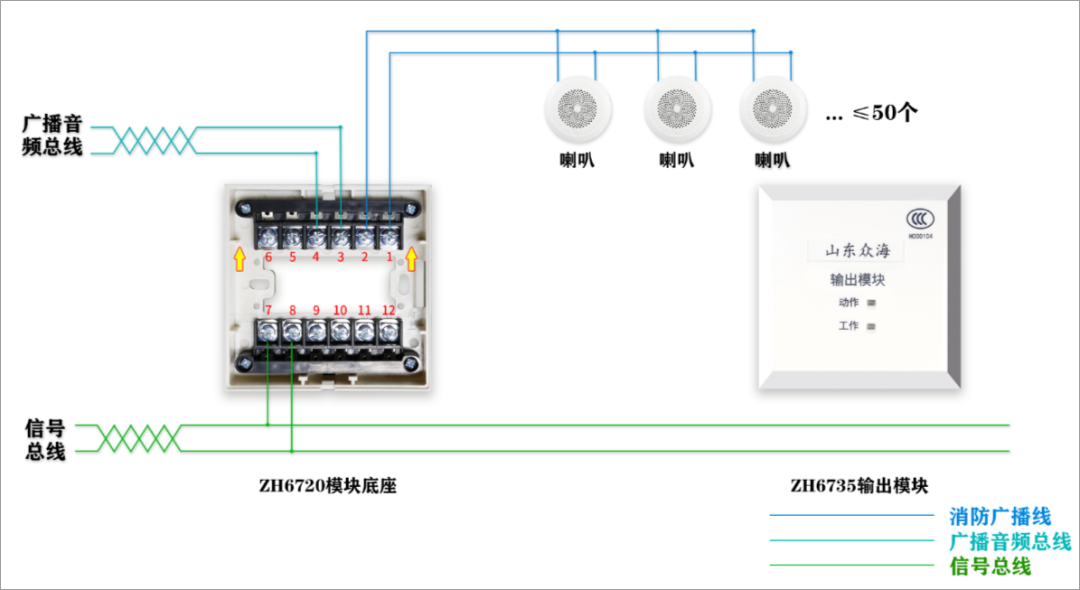

　　ZH6735輸出模塊與消防廣播

　　ZH6736輸入/輸出模塊與排煙送風口

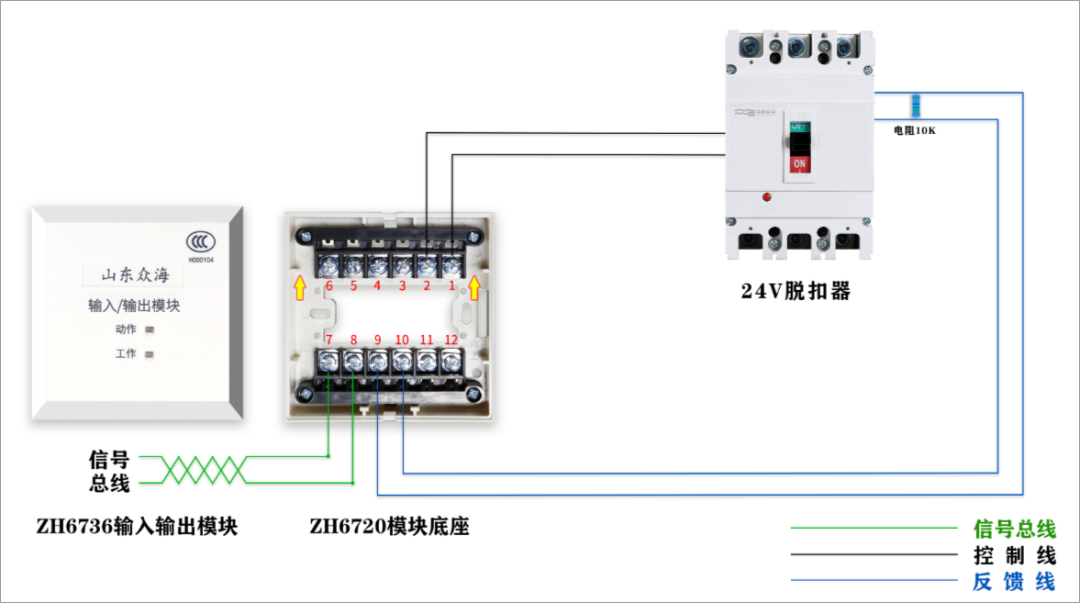

　　ZH6736輸入/輸出模塊與24V脫扣器

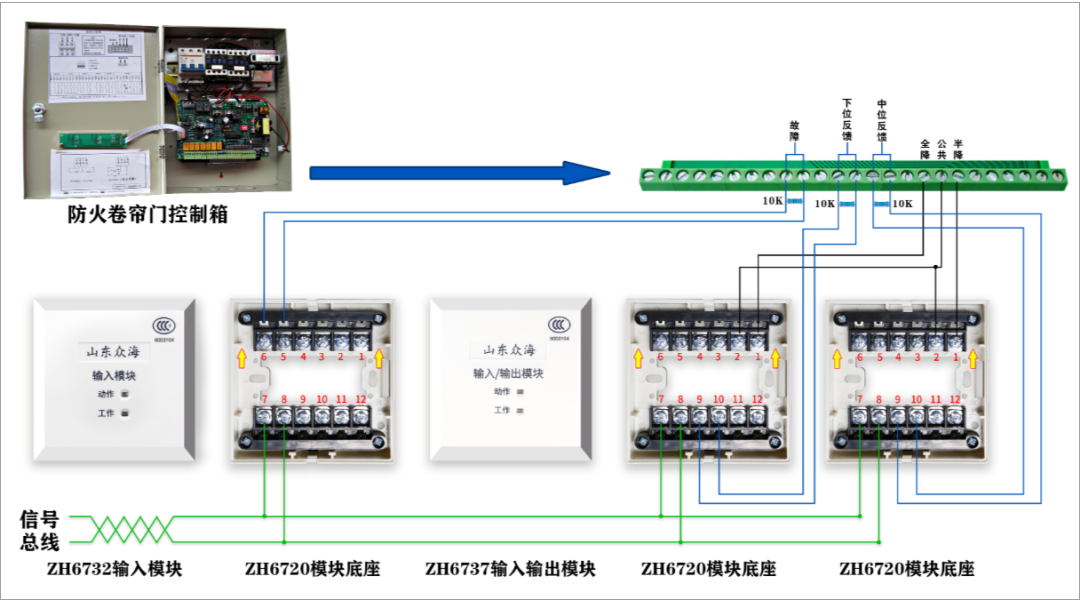

　　ZH6737輸入/輸出模塊與兩步降防火卷簾

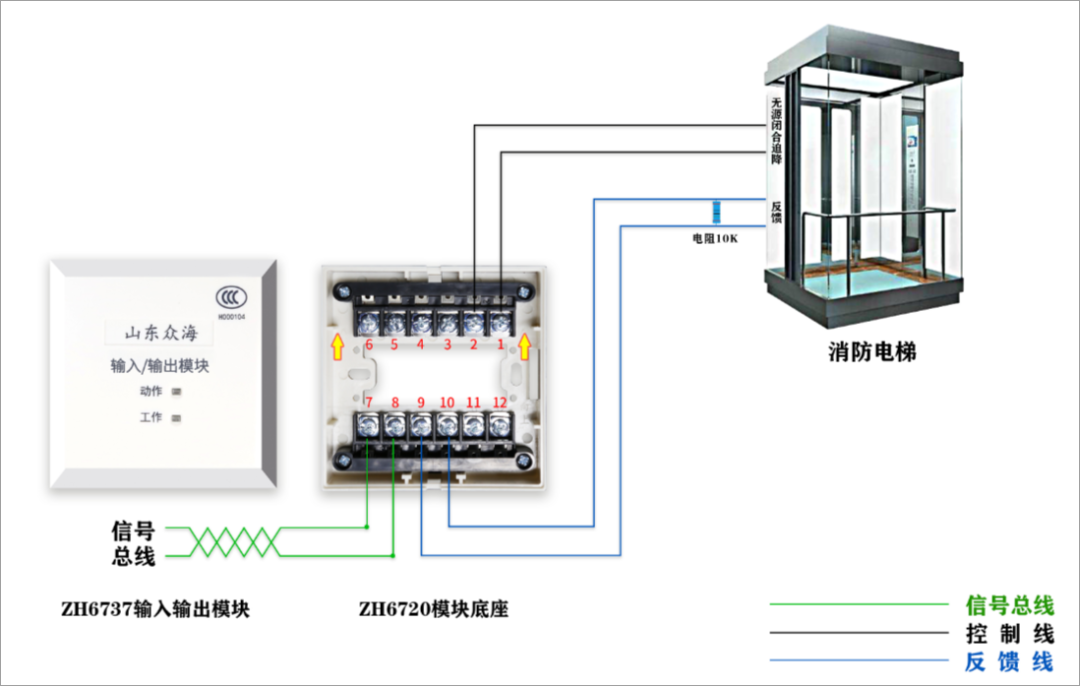

　　ZH6737輸入/輸出模塊與常開觸點消防電梯

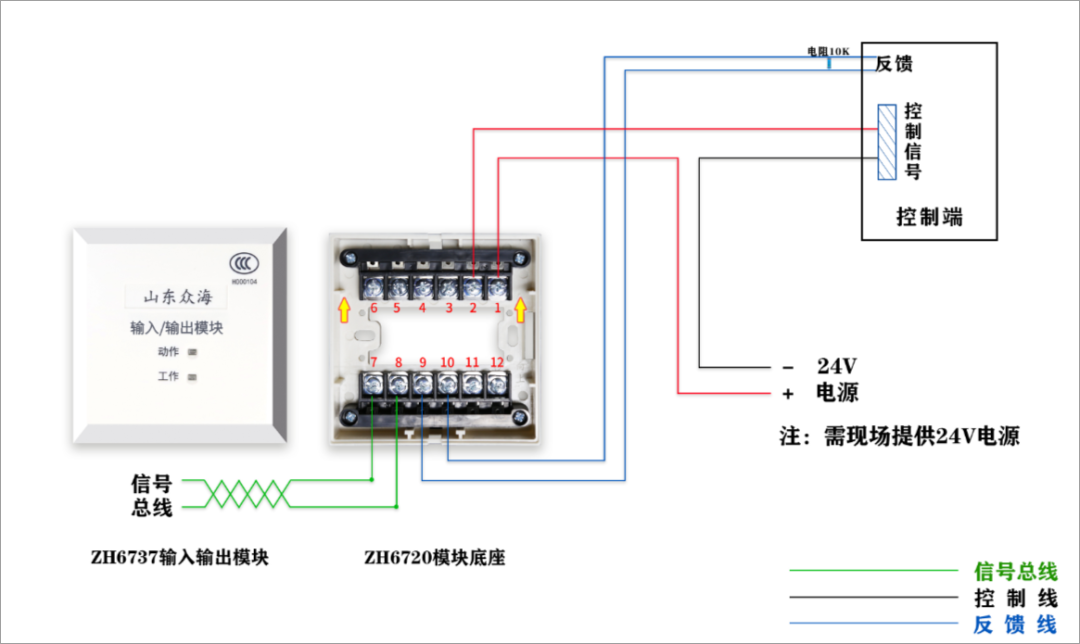

　　ZH6737輸入/輸出模塊與24V預作用電磁閥
