V5821防火門監控器接線端子定義

　　接口板上左側標有“電源輸入”的2P端子為監控器的24V電源輸入端子；

　　左上方標有“聯動24V電源”的兩組接線端子為監控模塊等設備所需24V電源的輸出端子；

　　+回路n–分別為探測回路正和探測回路負，是連接門控系統各個現場設備的通訊總線；

　　本機最多可連接8個探測回路。

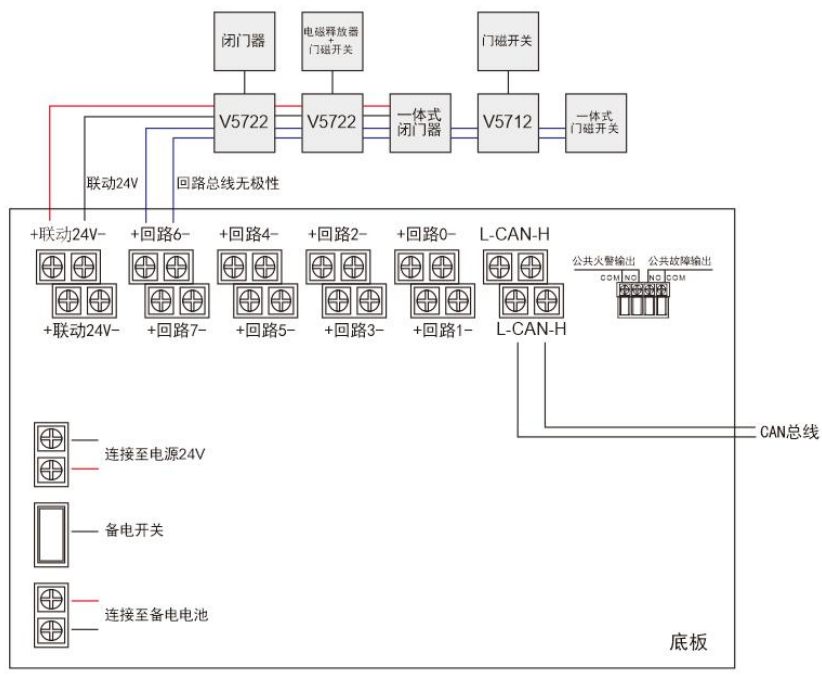

V5821防火門監控器接線說明

V5712防火門輸入模塊（雙門）接線圖

　　端子（L1、L2）：回路總線的接入端，其連接防火門監控器的回路總線L+、L-，無極性連接；其也是電子編碼器的編碼輸入端；

　　端子（S1、S2、S3）：S1和S2反饋信號輸入端，S3為反饋信號公共端，可組成接收雙門信號線路。模塊具有監視外部設備反饋信號輸入線路的斷路及短路故障功能（門磁開關側需串接3KΩ終端電阻）。

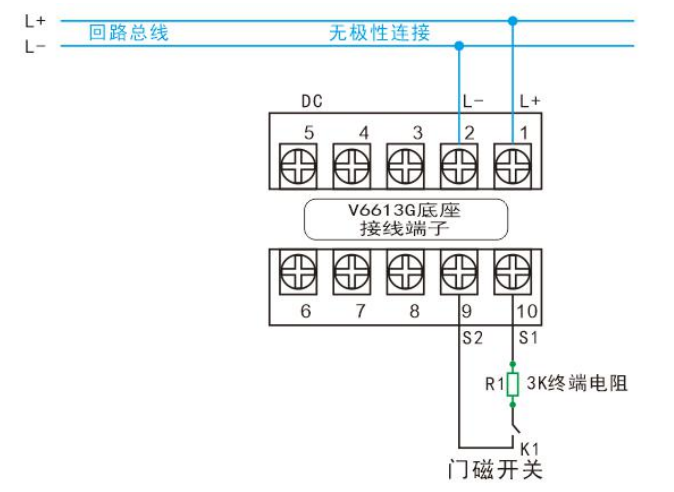

V5712防火門輸入模塊（單門）接線圖

　　端子（L1、L2）：回路總線的接入端，其連接防火門監控器的回路總線L+、L-，無極性連接；其也是電子編碼器的編碼輸入端；

　　端子（S1、S2）：S1反饋信號輸入端，S2為反饋信號公共端；可組成接收單門信號線路；模塊具有監視外部設備反饋信號輸入線路的斷路及短路故障功能（門磁開關側需串接3KΩ終端電阻）。

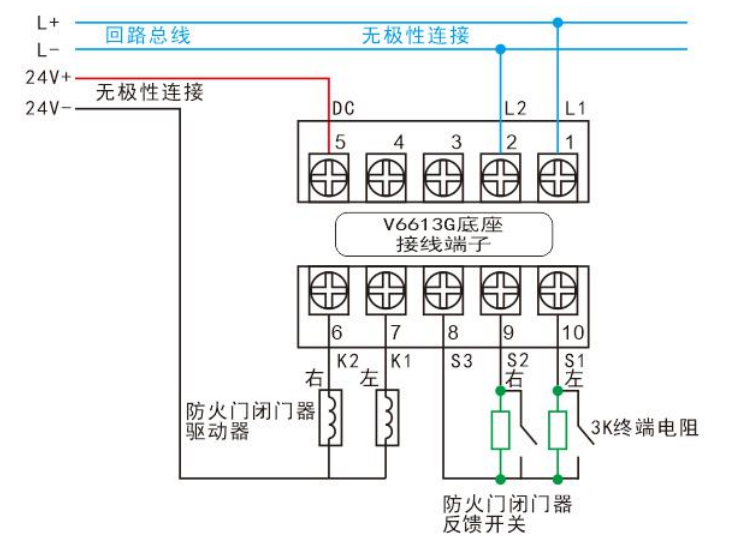

V5722防火門控制模塊（雙門）接線圖

　　端子（L1、L2）：回路總線的接入端，其連接防火門監控器的回路總線L+、L-，無極性連接；其也是電子編碼器的編碼輸入端；

　　端子（DC）：24V電源輸入端；

　　端子（K1、K2）：分別為模塊控制的兩組輸出端，用以控制閉門器的關門電源。

　　端子（S1、S2、S3）：S1和S2接閉門器關門到位端，S3接閉門器反饋信號公共端；可組成接收雙門信號線路（需兩門全部關閉到位后，上報控制器反饋信號）；閉門器公共端與關門到位端需并接3KΩ終端電阻。

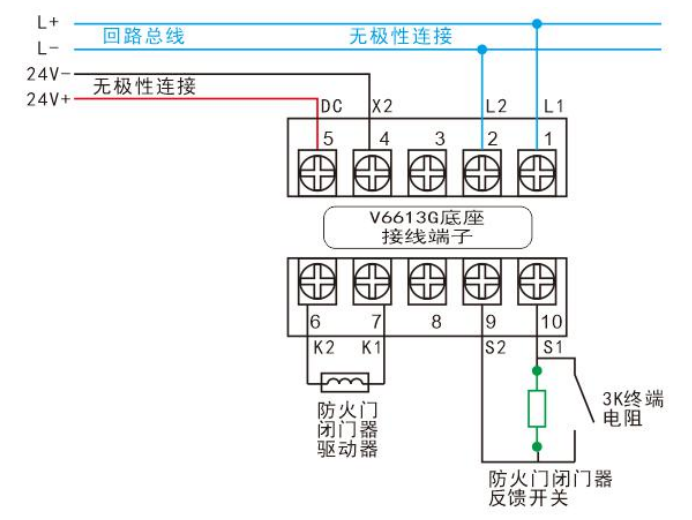

V5722防火門控制模塊（單門）接線圖

　　端子（L1、L2）：回路總線的接入端，其連接防火門監控器的回路總線L+、L-，無極性連接；其也是電子編碼器的編碼輸入端；

　　端子（DC、X2）:電源輸入端DC為24V+，X2為24V-，無極性；

　　端子（K1、K2）：分別為模塊控制的兩組輸出端，用以控制閉門器的關門電源。

　　端子（S1、S2）：S1接閉門器關門到位端，S2接閉門器反饋信號公共端，可組成接收單門信號線路（閉門器公共端與關門到位端需并接3KΩ終端電阻）。

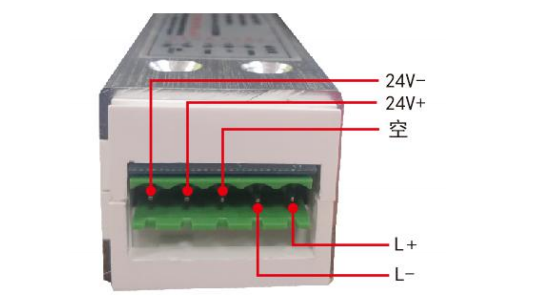

V5723一體式電動閉門器接線圖

　　端子（24V+）：與電源輸入端24+連接，無極性；

　　端子（24V-）:與電源輸入端24V-連接，無極性；

　　端子（L+）：與防火門監控器二總線連接，無極性；

　　端子（L-）：與防火門監控器二總線連接，無極性。

V5713一體式防火門門磁開關接線圖

　　一組無極性二總線，與V5821防火門控制器回路總線直接連接。
