HD200C智能輸出模塊接線圖

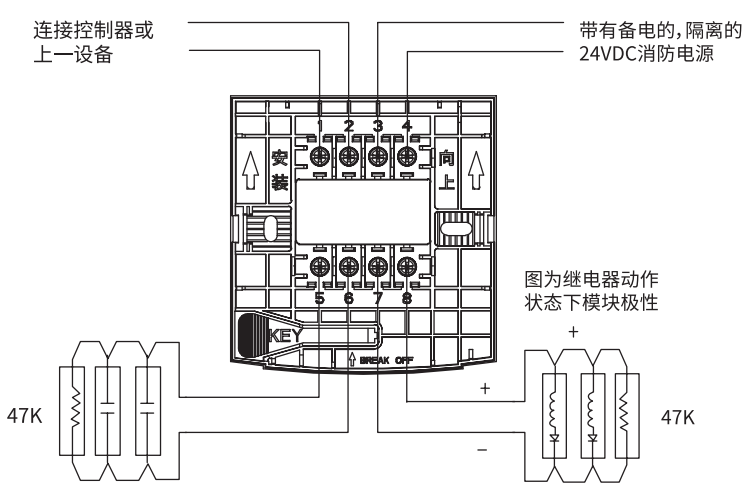

HD200CM智能輸入輸出模塊接線圖

　　具有開關量閉合觸點的設備均可使用，但同一模塊不能兼有報警、監視及聯動安全設備功能。

　　對開關量閉合觸點的設備的安裝，請按照制造商說明進行。

HD200M智能輸入模塊接線圖

　　具有開關量閉合觸點的設備均可使用，但同一模塊不能兼有報警、監視及聯動安全設備功能。

　　對開關量閉合觸點的設備的安裝，請按照制造商說明進行。

HD200PC輸出模塊接線圖

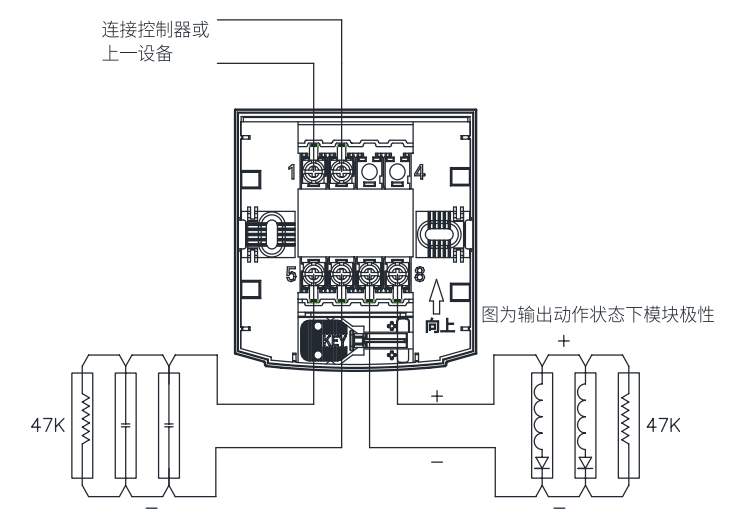

HD200PCM輸入/輸出模塊接線圖

　　模塊可監視一路無源開關量信號輸入的正常、開路、短路狀態，并控制一路脈沖電源輸出。

　　輸出模塊在監視狀態下，可監視輸出線路的正常、開路、短路。

　　具有開關量閉合觸點的設備均可使用，但同一模塊不能兼有報警、監視及聯動安全設備功能。

　　對開關量閉合觸點的設備的安裝，請按照制造商說明進行。

HD200INT中繼模塊接線圖

　　具有開關量閉合觸點的設備均可使用，但同一模塊不能兼有報警、監視及聯動安全設備功能。

　　對開關量閉合觸點的設備的安裝，請按照制造商說明進行。

HD200ISO總線型短路隔離器接線圖
