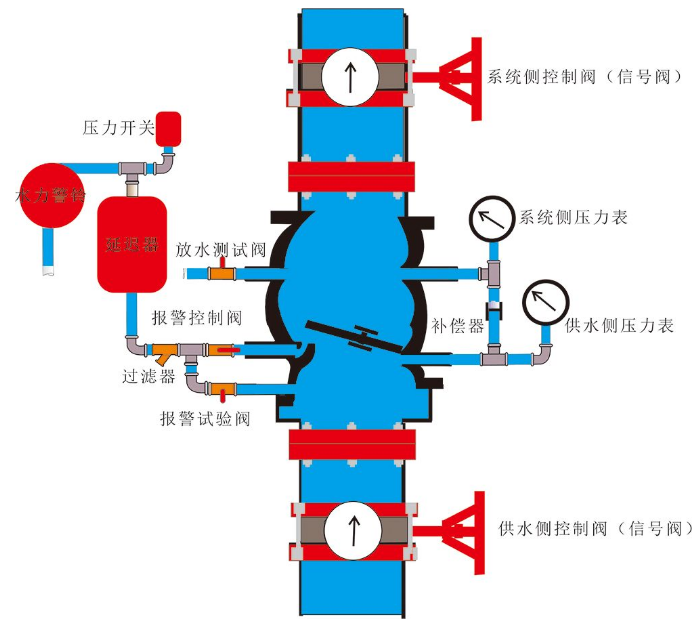

濕式報警閥組的組成（來源學川教育）

濕式報警閥組的組成：濕式報警閥體、系統側壓力表、供水側壓力表、補償器、放水測試閥（常閉）、報警控制閥（常開）、報警試驗閥（常閉）、過濾器、延遲器、壓力開關、水力警鈴。

濕式報警閥組的組成實物圖解（來源機電人脈）

　　補償器：為了應對日常準工作狀態中系統側的微滲、少量泄漏等情況，閥體通過補償器由下腔向上腔進行少量補水，以始終維持上下腔壓力水平。

　　報警試驗閥：試驗報警閥功能及警鈴報警功能。

　　延遲器：入口與報警管路相連接，出口與壓力開關連接，延遲器前應安裝過濾器，當配水管道發生滲漏時，可引起閥瓣的微小開啟，使水流入報警管路，由于水流較小，可從延遲器的節流孔排出而不會進入水力警鈴及壓力開關，避免誤報警。

　　壓力開關：壓力開關是一種壓力傳感器，其作用是將系統的壓力信號轉化為電信號。

　　水力警鈴：依靠水力進行驅動，水流進入水力警鈴并形成一股高速射流，沖擊水輪帶動鈴錘快速旋轉，敲擊鈴蓋發出聲響警報。

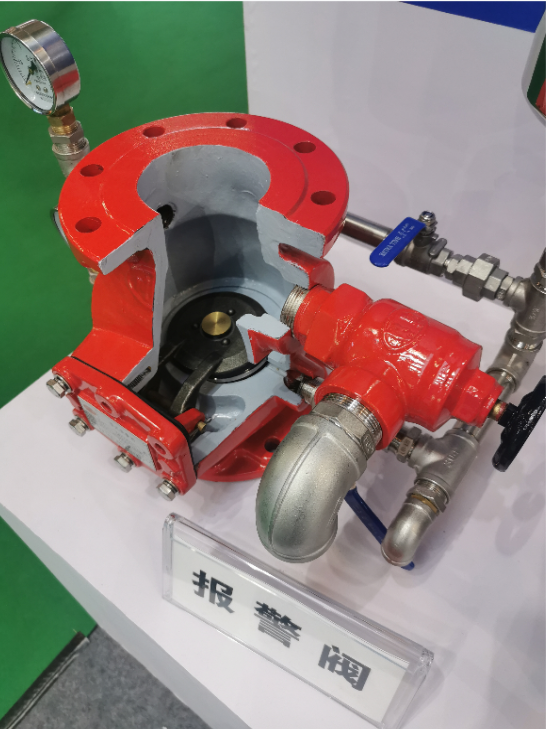

報警閥組的組成內部結構圖解
