01 系統介紹

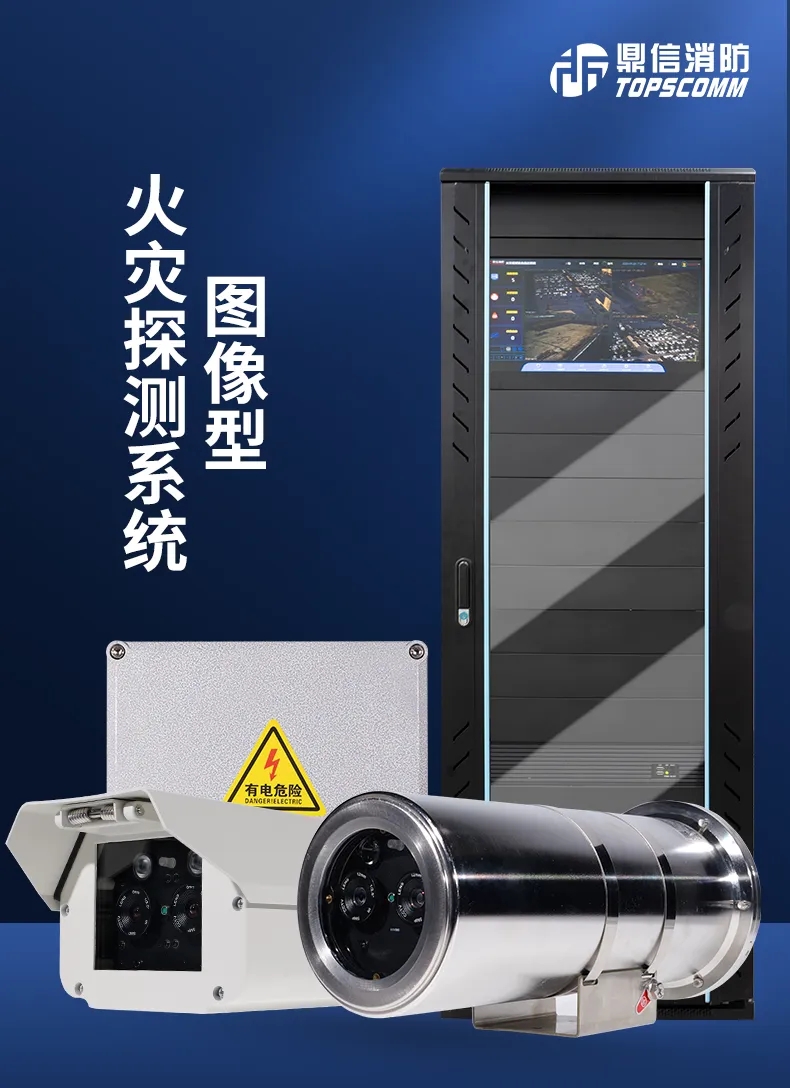

　　圖像型火災探測器系統是一種基于計算機視覺與人工智能圖像識別技術的先進火災預警系統，具備非接觸、實時性強、抗干擾能力高、可視化復核等顯著優勢，廣泛應用于大空間、復雜環境、高危場所等傳統探測器難以覆蓋的區域。系統一般由圖像型火災探測器管理平臺、光纖收發器、現場電源箱、圖像型火災探測器、UPS電源組成。

02 系統特點

　　非接觸式探測：無需靠近火源，適用于高溫、有毒、易爆等危險場所。

　　誤報率低：采用多特征融合+背景學習算法，抗光照變化、反光、運動干擾。

　　可視化復核：火災報警時自動彈出實時視頻，值班人員可遠程確認火情。

03 安裝設計要求

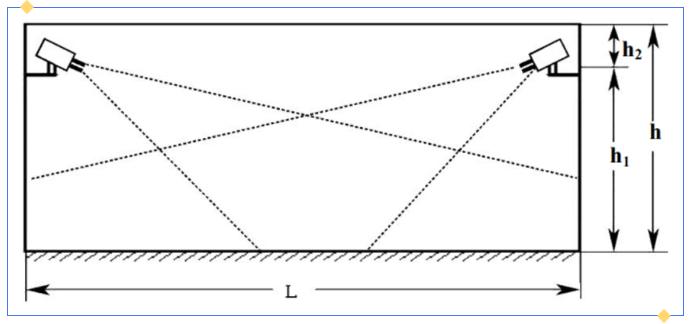

　　1、探測器安裝高度接近頂棚，當頂棚高度≤5m時，h2=h-h1≤50cm，當頂棚高度h＞5m時，h2=h-h1≤150cm。可根據現場做適當調整。

　　2、探測器引出線纜應留有15~20cm余量，以不影響探測器調整角度為準。

　　3、探測器可通過支架安裝墻上、屋頂或固定架上，應安裝牢固，避免振動；避免光源直射

　　探測角度調整

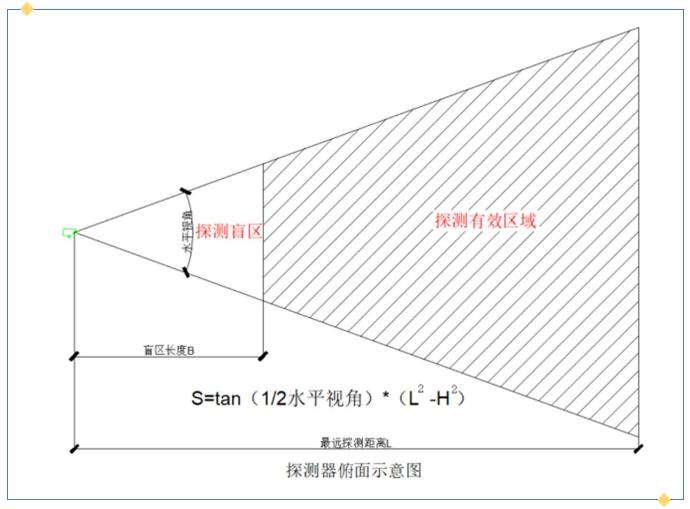

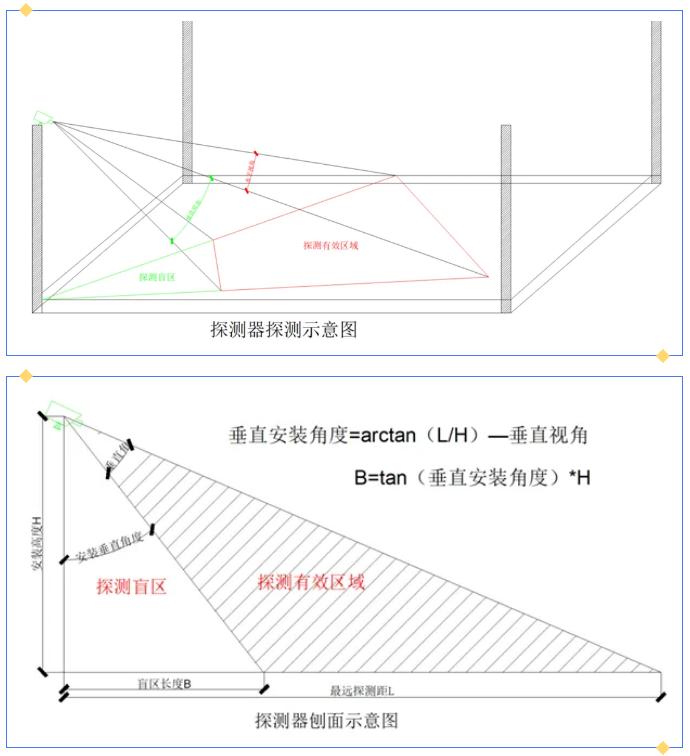

　　探測器的視角根據水平視角和垂直視角的角度呈現的，探測形狀為四棱臺，接近于四棱錐

　　例：建筑物的長為60m、寬為30m，探測器安裝在6m高的位置，并設置了4個探測器。

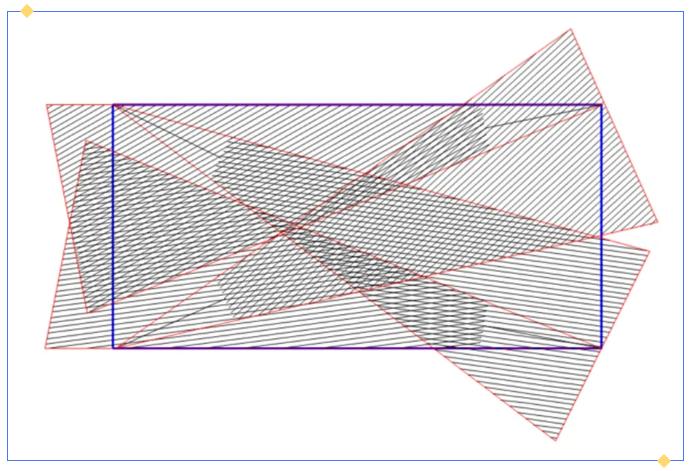

探測器對角設置（存在盲區）

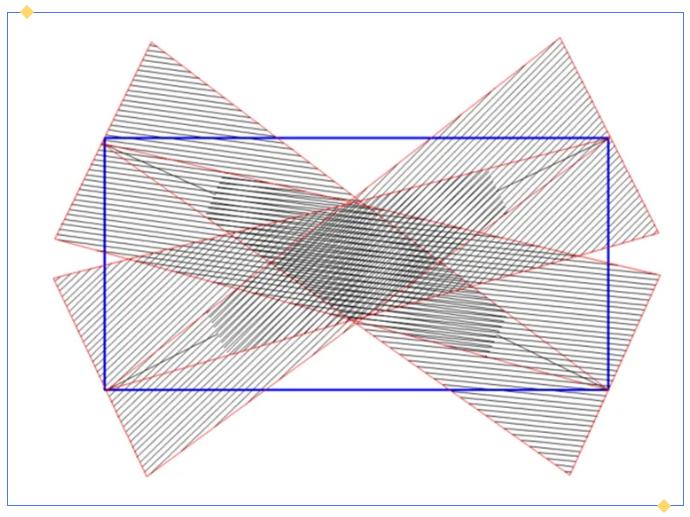

探測器對角設置（無盲區）

　　安裝需根據建筑物俯視圖中的探測有效面積在被保護空間中放置探測端、調整探測器數量和水平安裝角度，直至完全覆蓋被保護空間，無盲區。

04 相關規范

　　GB 50116-2013《火災自動報警系統設計規范》12.1 道路隧道

　　12.1.1 城市道路隧道、特長雙向公路隧道和道路中的水底隧道，應同時采用線型光纖感溫火災探測器和點型紅外火焰探測器（或圖像型火災探測器)；其他公路隧道應采用線型光纖感溫火災探測器或點型紅外火焰探測器。

　　12.1.2 線型光纖感溫火災探測器應設置在車道頂部距頂棚100mm～200mm，線型光柵光纖感溫火災探測器的光柵間距不應大于10m；每根分布式線型光纖感溫火災探測器和線型光柵光纖感溫火災探測保護車道的數量不應超過2條；點型紅外火焰探測器或圖像型火災探測器應設置在行車道側面墻上距行車道地面高度2.7m～3.5m，并應保證無探測盲區；在行車道兩側設置時，探測器應交錯設置。

　　12.2 油罐區：12.2.4油罐區可在高架桿等高位處設置點型紅外火焰探測器或圖像型火災探測器做輔助探測。

　　12.4 高度大于12m空間場所

　　12.4.2 火災初期產生大量煙的場所，應選擇線型光束感煙火災探測器、管路吸氣式感煙火災探測器或圖像型感煙火災探測器。

　　12.4.5 火災初期產生少量煙并產生明顯火焰的場所，應選擇1級靈敏度的點型紅外火焰探測器或圖像型火焰探測器，并應降低探測器設置高度。

　　GB 51348-2019《民用建筑電氣設計標準》

　　13.3.4 大型庫房、大廳、室內廣場等高大空間建筑，宜選用火焰探測器、線型光束感煙探測器、管路吸氣式感煙探測器、圖像型感煙火災探測器或其組合。

　　GB/T50493-2019《石油化工可燃氣體和有毒氣體檢測報警設計標準》

　　5.2 探測器選型：在工藝介質泄漏后形成的氣體或蒸氣能顯著改變釋放源周圍環境溫度的場所，可選用紅外圖像型探測器；

　　GB 50694-2011《酒廠設計防火規范》

　　9.3.2 甲、乙類生產、儲存場所的火災探測器宜采用感溫、感光、圖像型探測器或其組合，火災自動報警系統設計應符合現行國家際準《爆炸和火災危險環境電力裝置設計規范》GB 50058的有關規定。

　　GB51428-2021《煤化工程設計防火標準》

　　對于液化烴壓力儲罐，宜在儲罐底部閥組區設置圖像型感溫火災探測器；

　　對于液體硫黃儲罐，宜在靠近罐頂通氣口處設置圖像型感溫火災探測器；

　　儲罐區可在防火堤外高位處設置紅外火焰探測器或圖像型火災探測器。

　　GB/T 51274-2017《城鎮綜合管廊監控與報警系統工程技術標準》

　　7.2.3 含有電力電纜的艙室，含有可燃材料的熱力艙室、在火災初起、電纜絕緣護套、熱力管道保溫層等可燃物的燃燒、會有大量的煙產生，感煙火災探測器能夠及時探測艙室的初起火災。目前，適用于綜合管廊艙室煙霧探測的感煙火災探測器主要有點型感煙火災探測器和圖像型感煙火災探測器。

　　JGJ243-2011《交通建筑電氣設計規范》

　　14.2.6 交通建筑內的主要場所宜選擇智能型火災探測器，并應符合下列規定：

　　民用機場航站樓、鐵路旅客車站、城市軌道交通車站、磁浮列車站、港口客運站及汽車客運站的大廳、室內廣場等無遮擋或不具備分隔條件的高大空間或有特殊要求的場所，宜選用紅外光束感煙探測器或圖像型火災探測器、吸氣式感煙探測器等；

　　單一型火災探測器不能有效探測火災的場所，可選用復合型火災探測器或紅外光束感煙探測器、線型光纖感溫探測器、火焰探測器、圖像型火災探測器、吸氣式感煙探測器等各類單一型火災探測器的組合。
