1、調試前準備

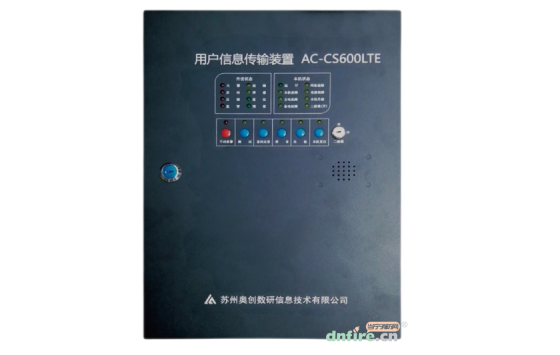

　?。?）AC-CS600LTE正常供電；

　　（2）安卓手機一部（安卓6.0以上系統）

　?。?）藍牙配置模塊一個。

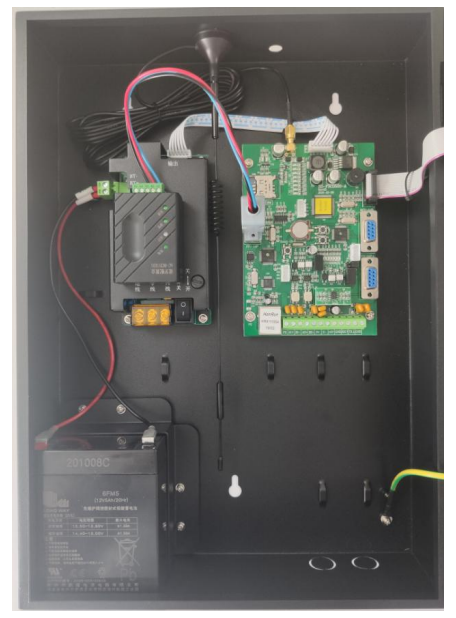

2、設備接線

　　注意事項：此圖為DTU配置和程序升級照片，用戶信息傳輸裝置配置和升級以及報警主機解析程序升級需要把藍牙配置模塊插入相對應的DB9母頭進行操作。

3、調試說明

3.1 連接設備

　　插接藍牙模塊→設備上電→搜索設備→連接設備

　　注意事項：

　　（1）AC-CS600LTE配置時需配接藍牙配置盒，暫不支持直接手機連接；

　?。?）使用手機配置時需確保藍牙配置盒開關處于打開狀態（運行燈閃爍）且手機端的藍牙和定位服務同時打開；

　?。?）點擊<搜索設備>會搜索到附近的支持手機配置的設備，如果搜索到多個設備，可根據MAC地址判斷是哪個設備，選擇對應的設備并連接，設備連接成功后，會自動查詢產品名稱、制造商名稱且右上角會顯示綠色的“已連接”字樣。

　?。?）連接上設備后，就可以對設備進行配置了，設備配置總體遵循“先查詢，后配置，再設置”的原則。設備全部配置完成后，需要重啟一下設備。

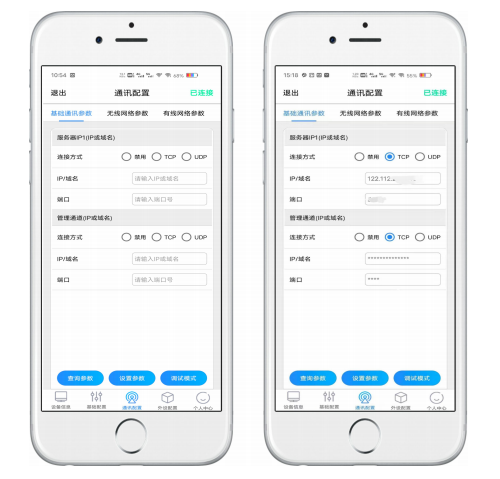

3.2 配置服務器信息

　　注意事項：

　　（1）AC-CS600LTE僅支持TCP連接方式，所以連接方式必須選擇TCP；

　?。?）輸入中心服務器的IP地址和端口，如果是域名，則將域名輸入到IP的位置（用網口聯網時暫不支持域名，這個需要注意）；

　　（3）管理通道的參數是默認的，無需修改，如果不使用管理通道，關閉即可。

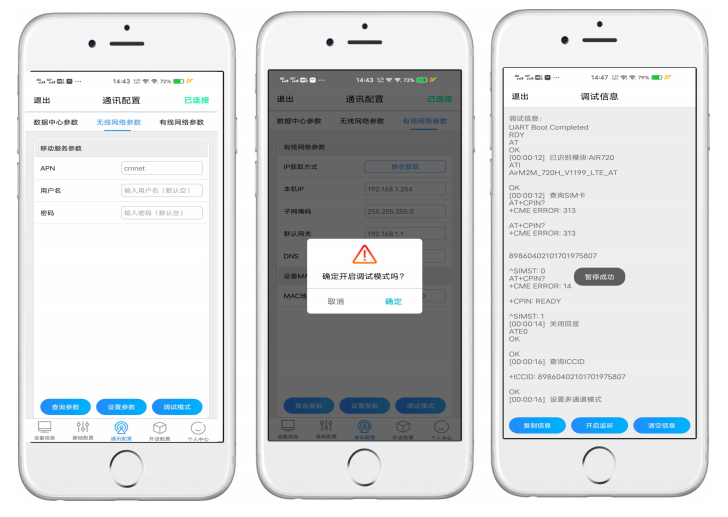

3.3無線參數配置

　?。?）移動服務參數一般保持默認（cmnet，空、空），具體情況是：

　?、偈褂?G網絡且設備安裝在受限區域（如云南省部分區域），才需要設置移動服務參數。移動和聯通為cmnet、空、空，電信為ctnet、card、card；

　?、谑褂?G網絡時，移動、聯通和電信均為cmnet、空、空。

　?。?）如果設備正常通電，也聯網卡正確安裝，檢查&lt;數據中心參數&gt;也沒問題，如果設備不能上線，可以點擊&lt;調試模式&gt;進入調試模式，查看設備能否檢測到聯網卡？當前檢測到的信號值？能否連上基站？設備能否連上服務器？等具體原因，查詢完退出即可。

　　注意事項：調試模式只有針對2G、3G、4G網絡聯網時才有意義，采用有線網絡時判斷網絡狀態。

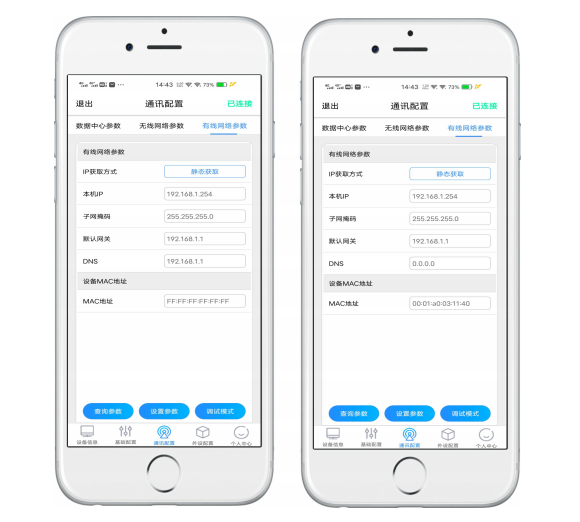

3.4有線網絡參數

　?。?）點擊<IP獲取方式>后邊的藍色方框，可以設置靜態獲取或自動獲取，針對消防物聯網設備，當采用有線網絡時聯網時，建議使用靜態獲取的方式（采用這種方式時，將這物聯網設備的MAC地址在路由器做一下靜態綁定）。

　?。?）當采用自動獲取時，無需設定本機IP、子網掩碼和默認網關；當采用靜態獲取時，本機IP、子網掩碼和默認網關需要根據分配的網絡參數進行設置；

　　注意事項：MAC地址只能查詢，不支持修改。
