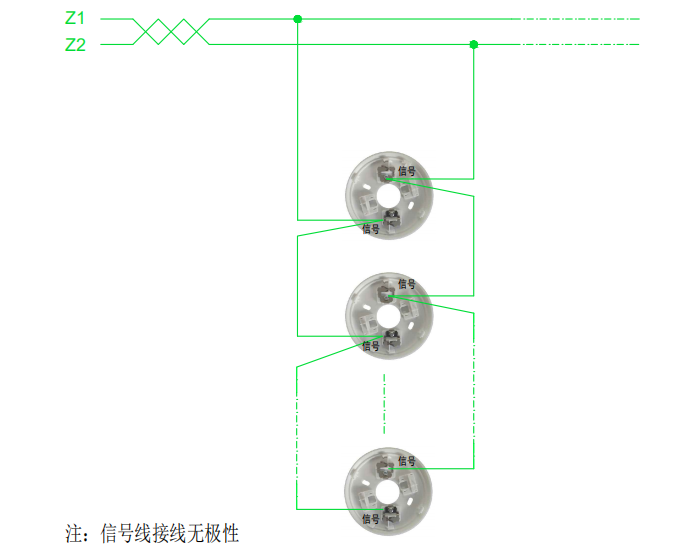

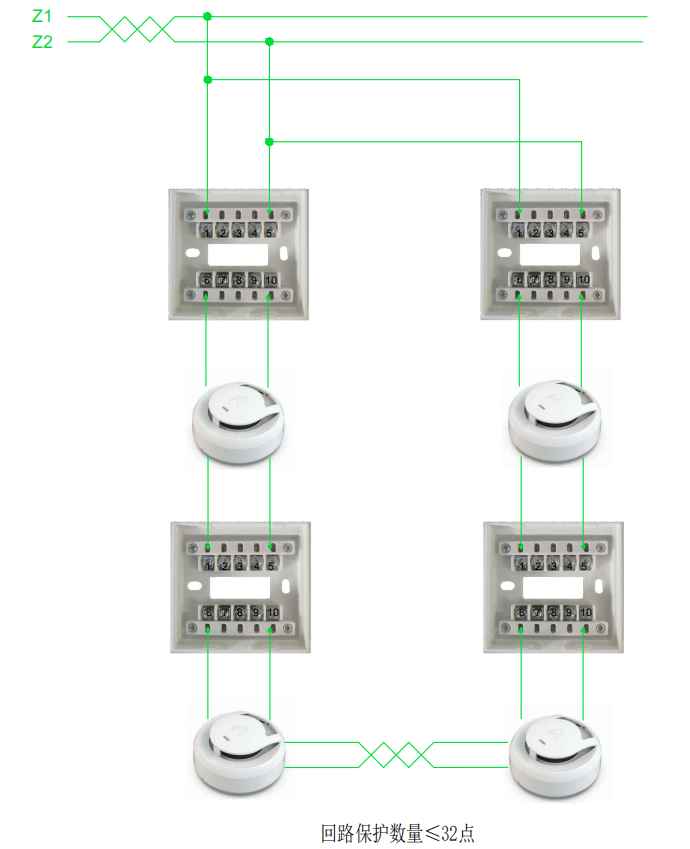

JY-G-YKS5100點型光電感煙火災探測接線圖

JW-ZO-YKS5110點型感溫火災探測器接線圖

JB-YKS5312火災聲光警報器接線圖

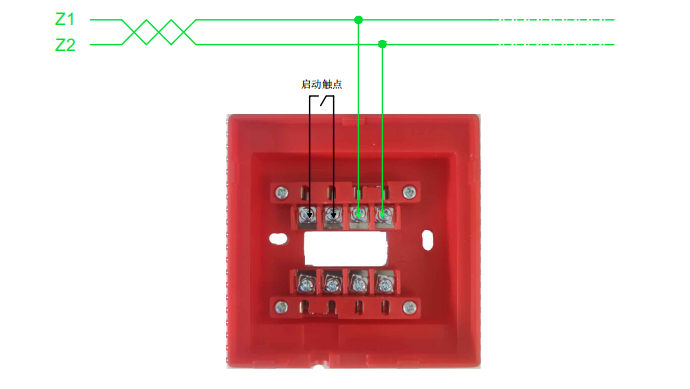

J-SAP-YKS5120 手動火災報警按鈕接線圖

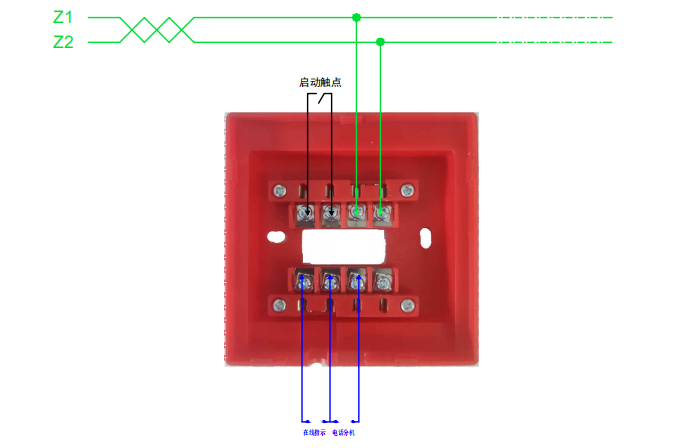

XA-YKS5130消火栓按鈕接線圖

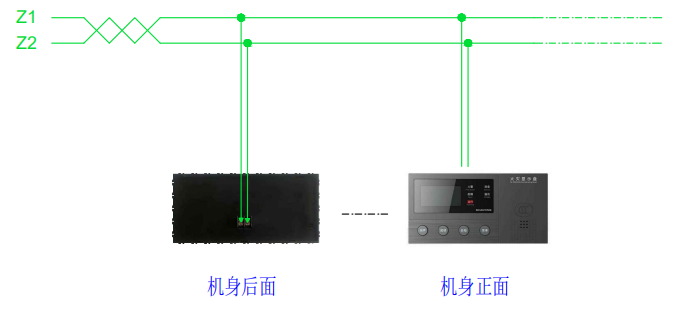

JX-YKS5310火災 顯示盤接線圖

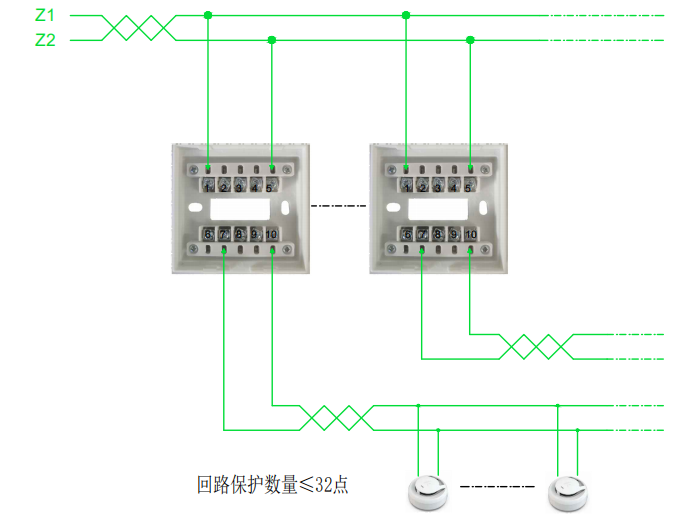

JGD-YKS5170總線隔離模塊接線圖

JGD-YKS5172雙向隔離模塊接線圖

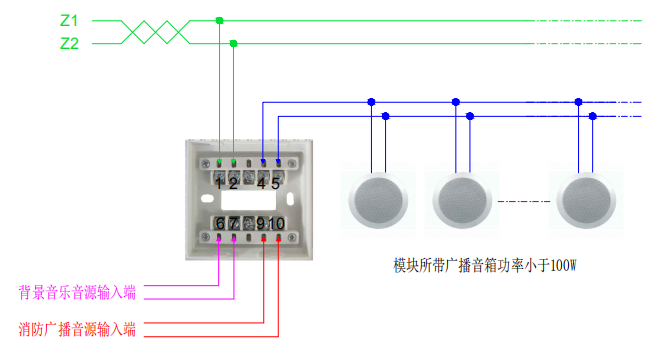

JGM-YKS5240揚聲器監視模塊接線圖

　　注：接線端子6，7正常背景音源，

　　接線端子9，10接入功率放大器定壓120V接線處。

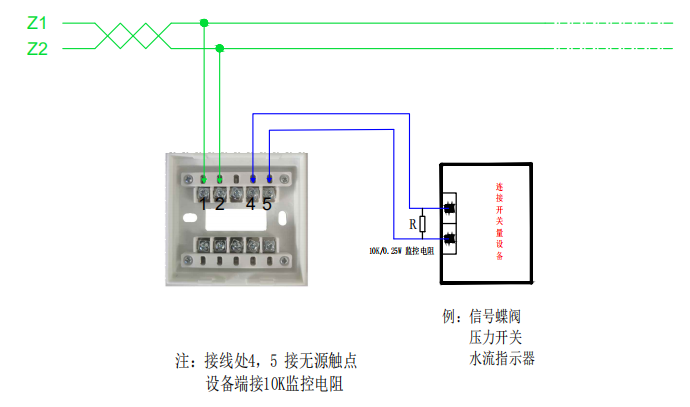

JSM-YKS5200輸入模塊接線圖

JKM-YKS5210輸入/輸出模塊

　　脈沖啟動方式接線圖

　　端子說明：1、2：信號總線（無極性）

　　4、5：反饋觸點（無源開關信號）

　　9：輸出負（DC24V/1.5A/25ms）

　　10：輸出正（DC24V/1.5A/25ms）

　　持續電平啟動方式接線圖

　　端子說明：1、2：信號總線（無極性）

　　4、5：反饋觸點

　　9：輸出負，

　　10：輸出正（點動常動可設置，每個回路取電不能超過100mA）

　　無源直流觸點啟動方式接線圖

　　端子說明：1、2：信號總線（無極性）

　　4、5：反饋觸點

　　7、8：無源直流觸點（DC24V/1.5A）

　　9、10端需接10K監控電阻

XD-YKS5220多線模塊（無源觸點啟動方式）接線圖

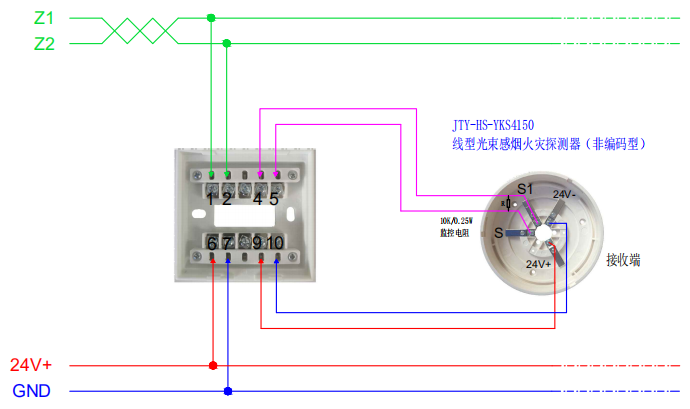

JHM-YKS5202紅外接口模塊接線圖

　　注：本模塊接口只適合與報警后輸出無源閉合觸點的紅外光束探測器。

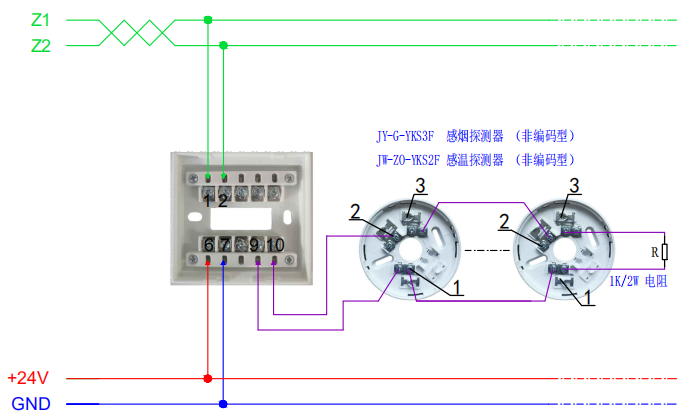

JM-YKS5201中繼模塊接線圖

　　注：中繼模塊接線端子9，10連接非編碼探測器，末端需接1K/2W電阻

　　圖中中繼模塊所帶回路探測器數量小于15只。
