ASD5100氣體報警控制器內部結構及接線圖

作者：安仕得 日期：2022-01-12 14:21:32 瀏覽：7841

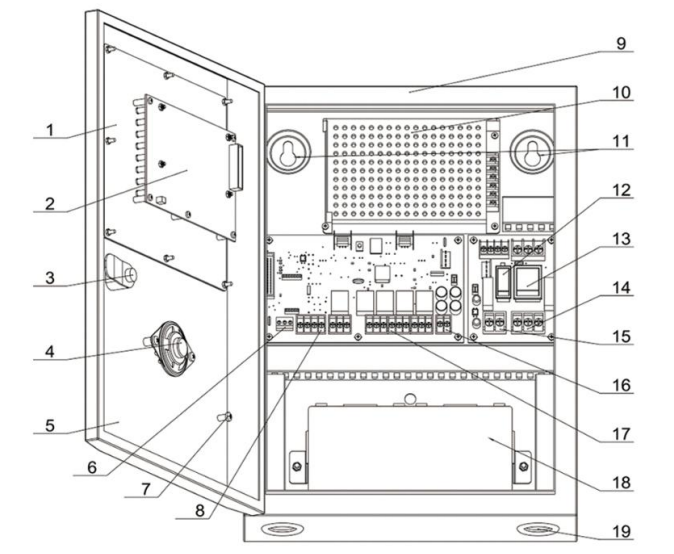

ASD5100氣體報警控制器內部結構：

ASD5100氣體報警控制器內部結構

　　1、控制面板

　　2、液晶主控顯示板

　　3、機箱門鎖

　　4、警報喇叭

　　5、機箱前門

　　6、485通訊接口(選配)

　　7、機箱接大地端子

　　8、總線接線端

　　9、機箱箱體

　　10、開關電源

　　11、開箱掛墻安裝孔

　　12、備電開關

　　13、主電開關

　　14、220VAC電源輸入端子

　　15、220V供電輸出端子

　　16、24V電磁閥供電輸出端子

　　17、內部開關量輸出端子

　　18、備用電池

　　19、引線穿線孔

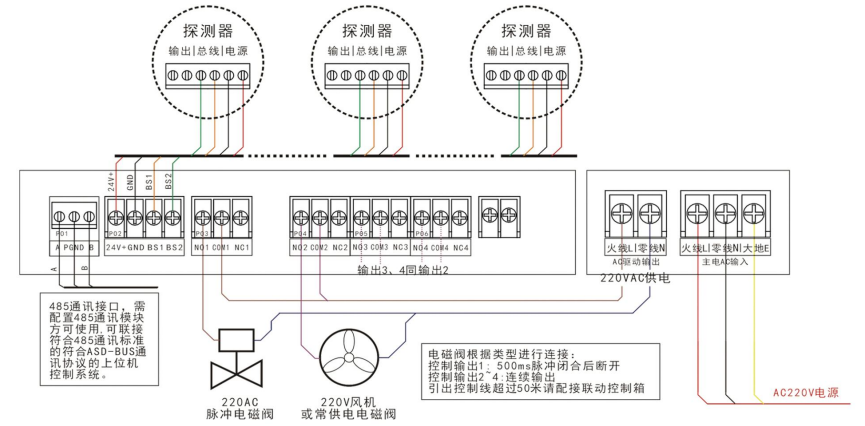

ASD5100氣體報警控制器接線說明：

ASD5100氣體報警控制器接線說明

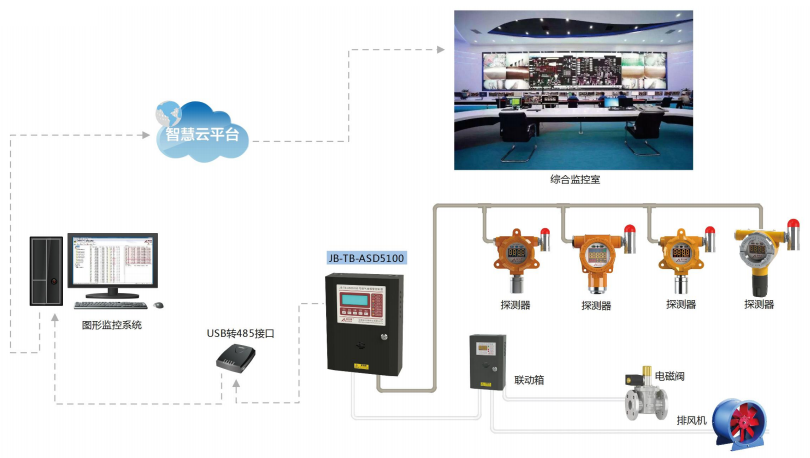

ASD5100氣體報警控制器系統結構圖：

ASD5100氣體報警控制器系統結構圖
