HJ-9507防火門模塊與門磁開關、電磁釋放器、電動閉門器配套使用監控防火門。

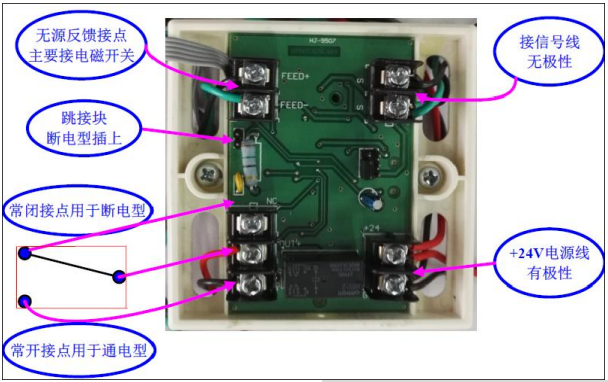

　　1、9507防火門模塊用于常開門有通電型和斷電型兩種。

　　2、短接的話是斷電型輸出，即平時有24V電源輸出，模塊動作后切斷24V。

　　3、不短接是通電型，即平時無電源輸出，模塊動作后輸出24V，脈沖動作方式，持續時間1秒。

　　4、注意電動閉門器極性，接反無法工作，防火門模塊啟動后紅色啟動燈亮，收到閉門反饋后，反饋紅燈亮，20秒沒收到閉門反饋，主機可能報該防火門模塊維修故障，啟動燈滅掉。

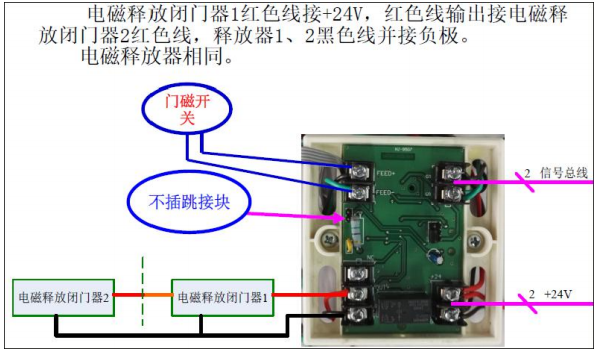

通電型電磁釋放閉門器接線圖：↓

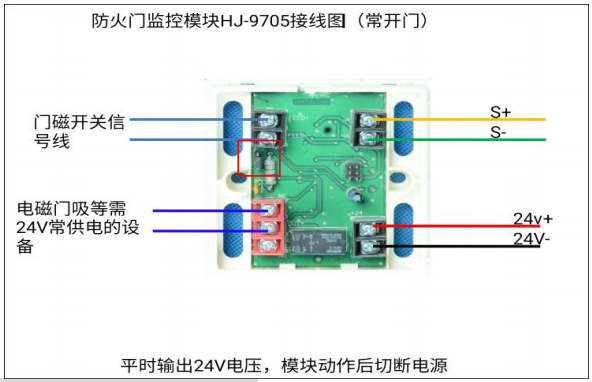

斷電型電磁門吸接線圖：↓
