LH448J-EX防爆編碼接口箱是連接控制器與防爆探測器、防爆手動報警按鈕的編碼模塊，它是為石油、化工、電廠等特殊工業場所設計開發的。工程中它被設計在安全區的一側，該模塊能將危險場所的電能限制在安全范圍之內，從而達到對危險場所的保護。當所接的防爆探測器或防爆手動報警按鈕任何一點開路時或報警時，LH448J-EX均能通過回路總線將故障信號或火警信號上傳至火災報警控制器。

LH448J-EX為四線制負載，即無極性兩總線和聯動電源線DC24V；內置高性能MCU，采用新一代總線技術，電子編碼，編址范圍0-255，可與其它編址類型負載完全混編。

LH448J-EX防爆編碼接口箱的結構、外形尺寸和安裝尺寸如下圖所示。首先將其上蓋取下，然后將底座固定牢固，按接線端子說明正確接線，最后再將上蓋緊固在底座上即可。

接線端子說明：

　　L+、L-：接控制器回路線，無極性。

　　24V、0V：接DC24V電源，注意極性。

　　Ex+、Ex-：接防爆探測器等防爆負載。

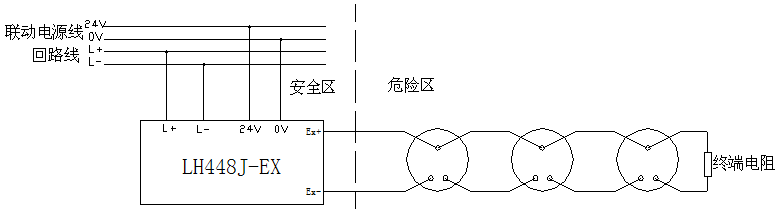

　　LH448J-Ex與防爆負載接線時，編碼接口箱須安裝在安全區，系統連接如下圖所示。

注：⑴終端電阻必須接在防爆負載末端。

　?、瓢踩珫偶夹g(shù)要求：

　　通過國家檢測并有不大于下述的輸出參數：

　　Uz=28v

　　Imax：aut=93.3mA

　　Wmax:aut=0.67W

　?。猆z為最大輸入電壓

　　Imax:aut為安全柵在最高允許電壓范圍內本安端短路時的電流最大值

　　Wmax:aut為安全柵本安端的最大功率。

　　R為限流電阻。

　　使用任何一種安全柵,其輸出電流均須用電阻限流，以保證:Imax:aut=Uz/R。

　?、俏ｋU場合的電子線路必須承受對地或儀器外殼1分鐘時間的AC測試電壓500Vrms。

　?、劝惭b須滿足國家相關防爆法規。

LH448J-EX防爆編碼接口箱接線圖：
