陸和LH466手動火災報警按鈕接線圖

作者：大鵬日期：2021-06-23 13:44:52 瀏覽：12418

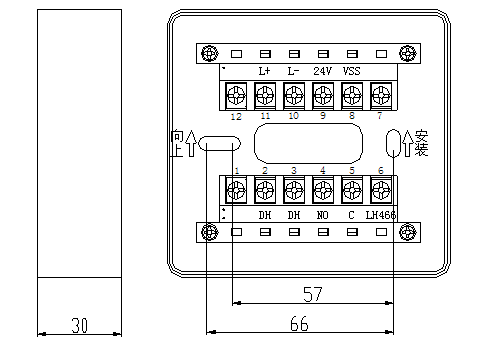

LH466手動火災報警按鈕接線端子說明如圖所示：

LH466手動火災報警按鈕接線圖

　　L+、L-：無極性信號二總線接線端子，接控制器回路總線。

　　24V、VSS：外部設備狀態反饋信號輸入端子。

　　NO、C：無源常開輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。

　　DH、DH：電話插孔接線端子。

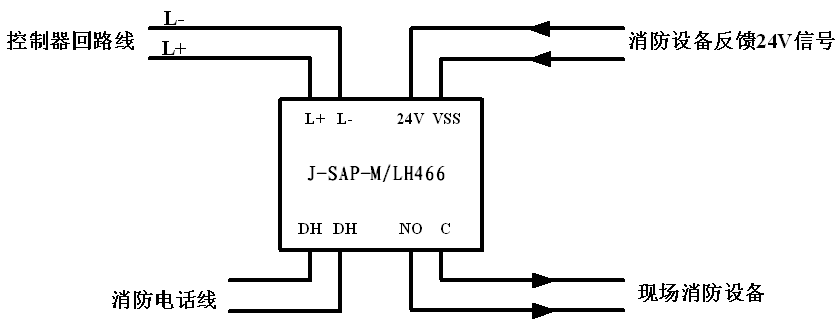

LH466手動火災報警按鈕接線圖：

LH466手動火災報警按鈕接線圖

注意：

　　LH466為戶內型手動報警按鈕，嚴禁安裝在露天等戶外場所。

　　常開觸點容量為0.1A，只能用于小電流的特殊控制。
