新普利斯（Simplex）屬于泰科消防旗下的一個品牌。

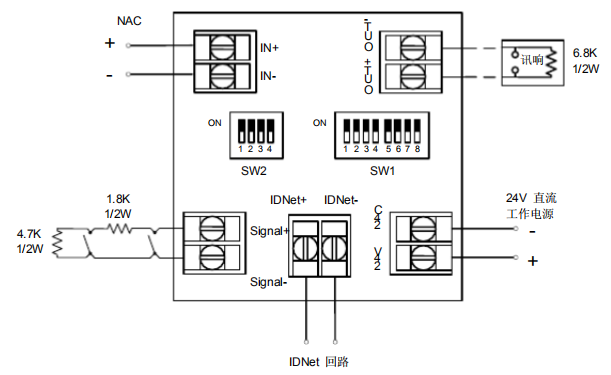

CN4090-9118與Simplex訊響產品的接線圖：

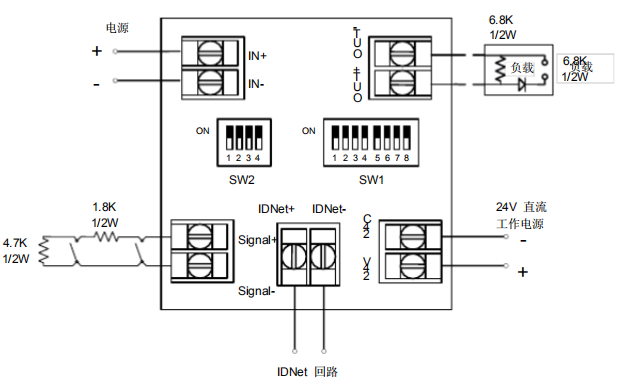

CN4090-9118與其他非訊響產品的接線圖：

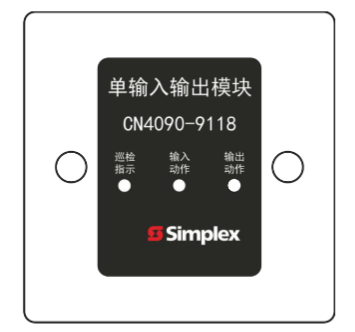

泰科新普利斯CN4090-9118輸入/輸出模塊提供一路輸出控制和一路T-Sense監視區域輸入。

T-Sense輸入分為四種狀態：開路（Open），正常（Normal），限流（Limited）以及短路（Short）。

監視輸入：CN4090-9118型輸入/輸出模塊有一個監視輸入，它通過一個短路觸點和一個電流限制觸點的開啟與閉合來指示輸入的不同狀態。

四態運行：當所有的觸點都開啟，此時狀態為正常；當終端電阻不存在連續性并引發一個故障，此時狀態為開路；短路表明直接連接到輸入回路上的觸點已經關閉；電流限制表明在連接的
