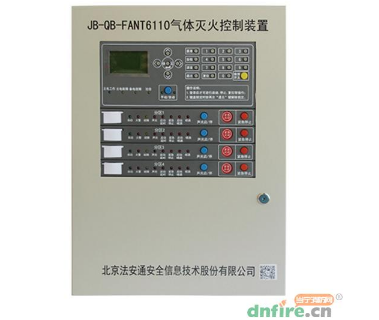

法安通JB-QB-FANT6110氣體滅火控制器接線端子在其機箱內部的主板電路板上端，打開機箱上蓋可以進行接線。

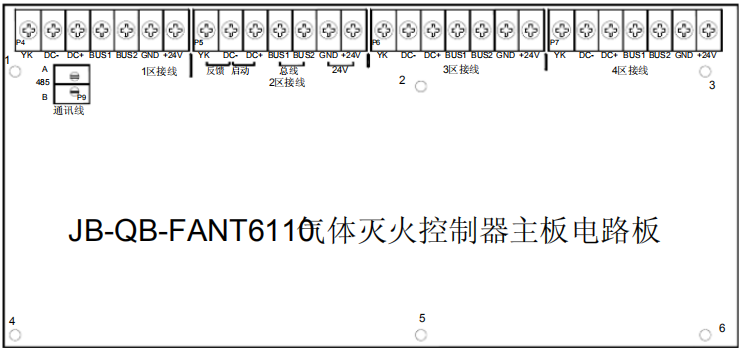

JB-QB-FANT6110氣體滅火控制器接線端子的定義如下：

　　P9端子上的A，B：485通訊線，接火災報警控制器的通訊線A，B；

　　分區接線端子為P4、P5、P6、P7，分別為1區、2區、3區、4區的接線端子。每個分區的接線端子有7位，分別定義如下：

　　24V，GND：輸出24V為聲光警報器、放氣指示燈、輸入輸出模塊供電，最大輸出電流為1A，這兩根線短路或電流過大會自動保護，不會影響控制器運行；

　　BUS1，BUS2：分區二總線，掛接前端產品；

　　DC+，DC-：控制電磁閥啟動放氣鋼瓶，需要在鋼瓶電磁閥正端接兩只串聯的二極管1N5408，用于檢測線路故障。電磁閥線圈阻抗要求大于12歐，小于500歐，如果大于500歐則需要在電磁閥線圈兩端并聯一個510歐/2W的電阻；

　　YK，DC-：接壓力開關，需要在壓力開關上并聯一個10k電阻，用于檢測線路故障。

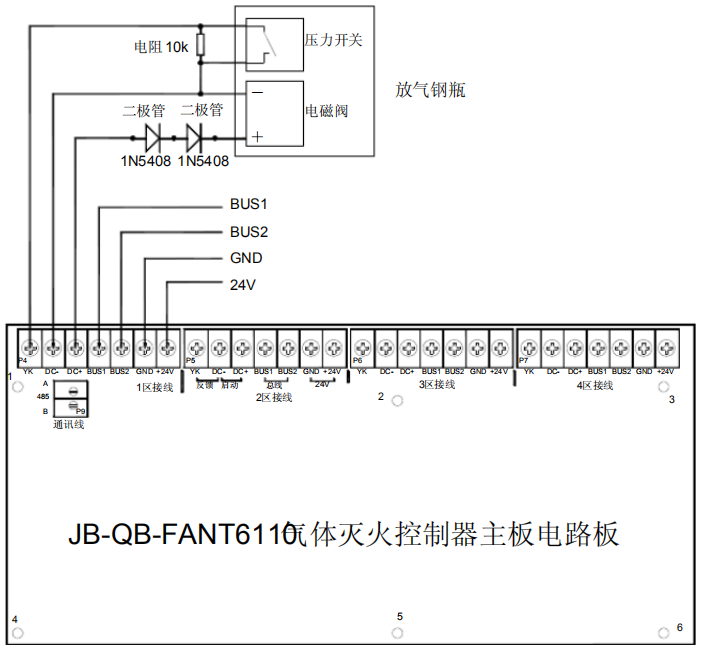

JB-QB-FANT6110氣體滅火控制器接線圖：
